CAD图纸如何测量？详细操作集锦来了

每当在图纸查看的时候难免需要对图纸中的长度、面积、坐标、弧长等进行测量，具体怎么操作呢？今天小编就以浩辰CAD看图王为例进行详细介绍，在浩辰CAD看图王电脑中，提供的测量功能有：距离、面积、坐标、角度、半径、弧长等等，可以方便我们知道图纸的具体尺寸。

CAD图纸测量详细步骤：

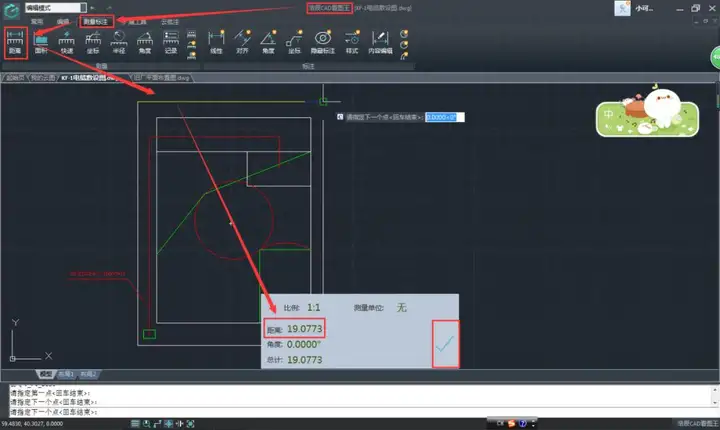

1、距离测量：选择需要测量距离的两个端点即可。

2、面积测量：选择需要测量面积的各个顶点，组成一个封闭的图形即可。

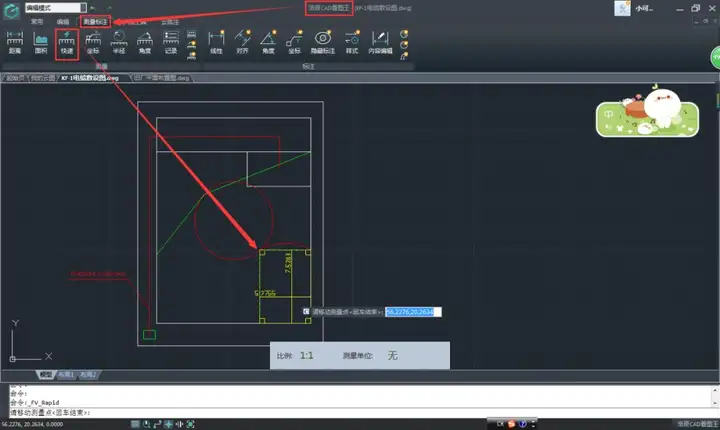

3、快速测量：选择快速测量后，鼠标放置在实体范围内就能测出相应的数据，如下图鼠标放置在矩形内部就显示出矩形的长宽。

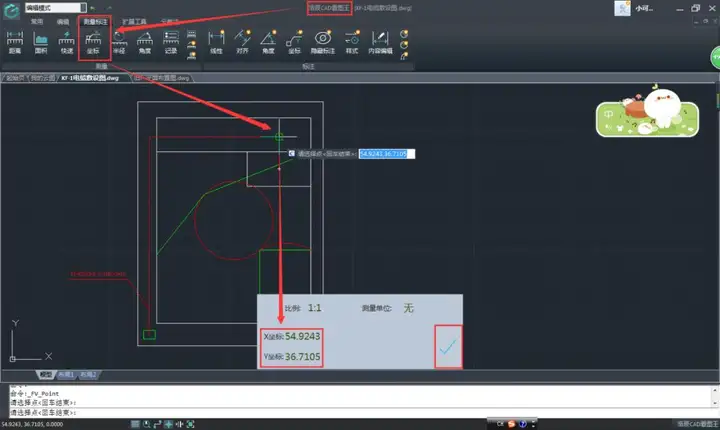

4、坐标测量：点击需要测量坐标的点即可。

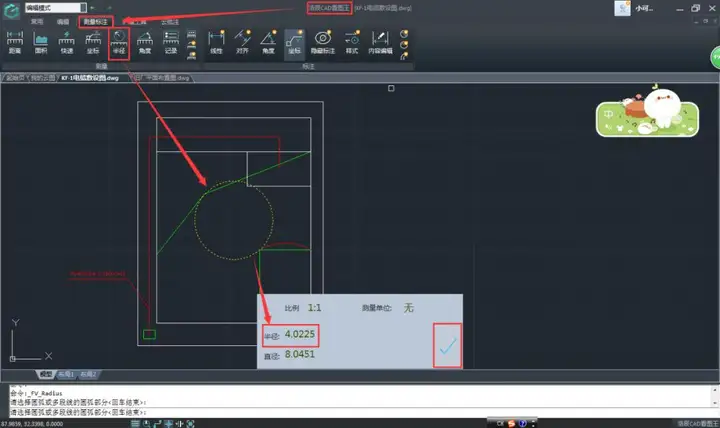

5、半径测量：点击需要测量半径的圆或圆弧即可。

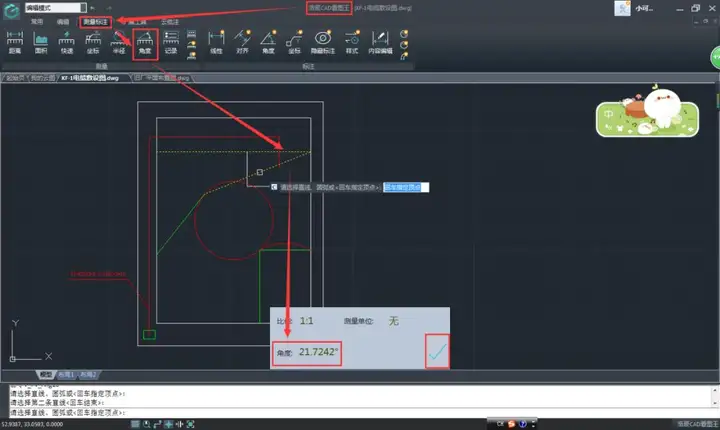

6、角度测量：点击选择需要测量角度的两条边即可。

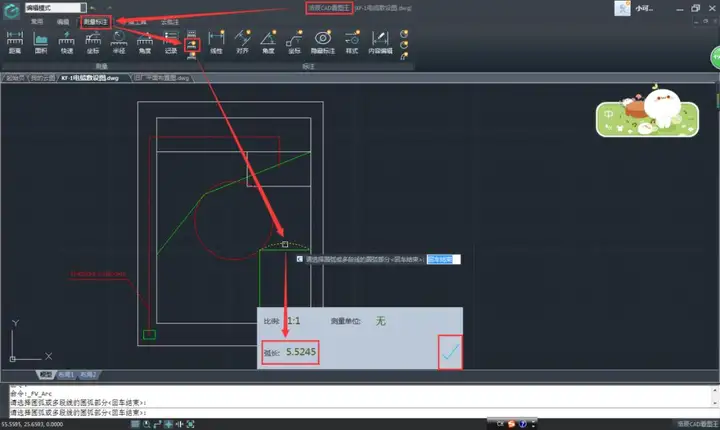

7、弧长测量：点击需要测量的圆弧即可。

8、圆面积测量：点击需要测量的圆即可。

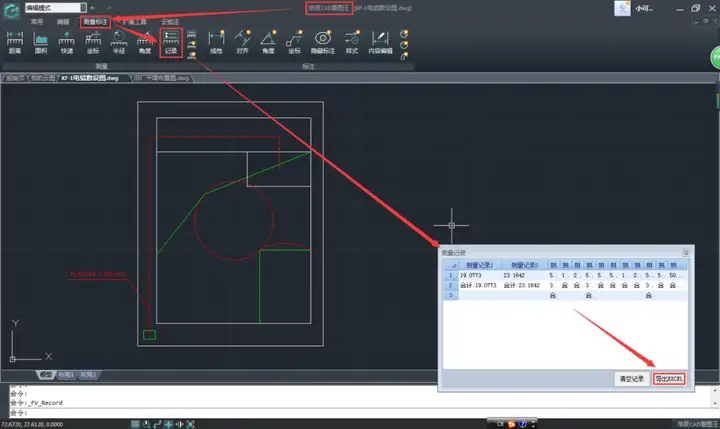

9、测量记录：只要是在测量的过程中勾选了界面下方测量对话框右边的√，那么测量的结果都会保存下来，并可以将其导出Excel表格。

这么贴心的手把手教学，你一定学会了吧，快去体验下吧。
