Kafka运维实战 07 - kafka 三节点集群部署(混合模式)(KRaft 版本3.7.0)

Kafka KRaft 版本（即 Kafka 3.0 及更高版本）使用 KRaft 模式（Kafka Raft 协议）替代 ZooKeeper 进行集群管理，简化了部署流程。以下是在 Linux 系统上部署 Kafka KRaft 的详细步骤。

环境准备

主机准备

主机IP	角色	操作系统
192.168.37.10	broker,controller	Centos 7
192.168.37.11	broker,controller	Centos 7
192.168.37.12	broker,controller	Centos 7

补充说明

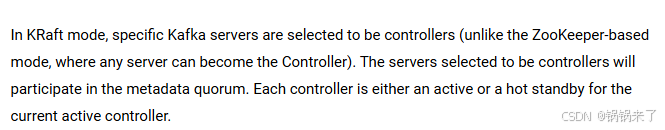

我们这种，将Broker和Controllers部署一台的做法，称为 “组合式”。

同时充当代理和控制器的 Kafka 服务器被称为 “组合式” 服务器。对于开发环境等小型用例而言，组合式服务器的操作更为简单。其主要缺点在于，控制器与系统其他部分的隔离性较差。例如，在组合模式下，无法将控制器与代理分开进行滚动升级或扩展。在关键的部署环境中，不建议使用组合模式。

JDK安装 (三台主机分别执行)

下载jdk

https://www.oracle.com/java/technologies/downloads/?er=221886#java21

jdk安装

1. 解压下载的文件到指定目录

tar xvf jdk-21_linux-x64_bin.tar.gz -C /usr/local/

2. 设置环境变量 （以 Linux/macOS 为例)
   vim /etc/profile

export JAVA_HOME=/usr/local/jdk-21.0.8
export PATH=$JAVA_HOME/bin:$PATH

3. 刷新环境变量

source /etc/profile

4. 验证安装

[root@test-10 bin]# java --version
java 21.0.8 2025-07-15 LTS
Java(TM) SE Runtime Environment (build 21.0.8+12-LTS-250)
Java HotSpot(TM) 64-Bit Server VM (build 21.0.8+12-LTS-250, mixed mode, sharing)

kafka 部署(三台主机分别执行)

kafka 下载

地址：https://archive.apache.org/dist/kafka/

这里展示了历史的kafka各个版本。

本次我们下载 kafka_2.13-3.7.0.tgz 这个版本
https://archive.apache.org/dist/kafka/3.7.0/kafka_2.13-3.7.0.tgz

kafka 版本号结构解析

kafka_<SCALA_VERSION>-<KAFKA_VERSION>.tgz

Kafka 是用 Scala 和 Java 开发的，因此需要特定版本的 Scala 编译。版本号中的 2.13 表示该 Kafka 版本是用 Scala 2.13.x 编译的
3.7.0 是 Kafka 自身的版本号，采用 MAJOR.MINOR.PATCH 格式

kafka 安装

下载和解压安装包(3台主机都执行)

mkdir -p /data/middleware
tar xvf kafka_2.13-3.7.0.tgz -C /data/middleware/

配置 server.properties （KRaft 模式）

192.168.37.10

编辑 config/kraft/server.properties 文件：

node.id=1
advertised.listeners=PLAINTEXT://192.168.37.10:9092
controller.listener.names=CONTROLLER
controller.quorum.voters=1@192.168.37.10:9093,2@192.168.37.11:9093,3@192.168.37.12:9093
listeners=PLAINTEXT://:9092,CONTROLLER://:9093
log.dirs=/data/middleware/kafka_2.13-3.7.0/data

192.168.37.11

node.id=2
advertised.listeners=PLAINTEXT://192.168.37.11:9092
controller.listener.names=CONTROLLER
controller.quorum.voters=1@192.168.37.10:9093,2@192.168.37.11:9093,3@192.168.37.12:9093
listeners=PLAINTEXT://:9092,CONTROLLER://:9093
log.dirs=/data/middleware/kafka_2.13-3.7.0/data

192.168.37.12

node.id=3
advertised.listeners=PLAINTEXT://192.168.37.12:9092
controller.listener.names=CONTROLLER
controller.quorum.voters=1@192.168.37.10:9093,2@192.168.37.11:9093,3@192.168.37.12:9093
listeners=PLAINTEXT://:9092,CONTROLLER://:9093
log.dirs=/data/middleware/kafka_2.13-3.7.0/data

格式化存储目录

第一个节点执行

Kafka KRaft 模式需要生成一个集群 ID 并配置相关参数：

[root@test-10 kafka_2.13-3.7.0]# ./bin/kafka-storage.sh random-uuid
BJODTrqBTbCBnwSG2VszJg

三个节点分别执行

将生成的 UUID 记录下来, 使用生成的集群 ID 格式化存储目录：
./bin/kafka-storage.sh format -t <YOUR_CLUSTER_ID> -c config/kraft/server.properties

[root@test-10 kafka_2.13-3.7.0]# ./bin/kafka-storage.sh format -t  BJODTrqBTbCBnwSG2VszJg  -c config/kraft/server.properties
metaPropertiesEnsemble=MetaPropertiesEnsemble(metadataLogDir=Optional.empty, dirs={/data/middleware/kafka_2.13-3.7.0/data: EMPTY})
Formatting /data/middleware/kafka_2.13-3.7.0/data with metadata.version 3.7-IV4.

# 执行后，data目录自动创建，并生成了两个文件。
[root@test-10 kafka_2.13-3.7.0]# ls data/
bootstrap.checkpoint  meta.properties
[root@test-10 kafka_2.13-3.7.0]# cat data/meta.properties
#
#Fri Jul 18 11:25:00 CST 2025
cluster.id=BJODTrqBTbCBnwSG2VszJg
directory.id=YE6-pLr4UPcqstWaKaZJFw
node.id=1
version=1

启动kafka （3个节点分别执行）

前台启动（方便调试）

./bin/kafka-server-start.sh config/kraft/server.properties

后台启动

./bin/kafka-server-start.sh -daemon config/kraft/server.properties

Kafka 配置为 systemd 服务

[root@test-10 logs]# systemctl cat kafka
# /etc/systemd/system/kafka.service
[Unit]
Description=Apache Kafka Server (KRaft Mode)
Documentation=https://kafka.apache.org/documentation/
Requires=network.target
After=network.target

[Service]
Type=forking
Environment="JAVA_HOME=/usr/local/jdk-21.0.8"
ExecStart=/data/middleware/kafka_2.13-3.7.0/bin/kafka-server-start.sh -daemon  /data/middleware/kafka_2.13-3.7.0/config/kraft/server.properties
ExecStop=/data/middleware/kafka_2.13-3.7.0/bin/kafka-server-stop.sh
Restart=on-failure
RestartSec=5
LimitNOFILE=100000

[Install]
WantedBy=multi-user.target

重新加载 systemd 并启动服务

sudo systemctl daemon-reload
sudo systemctl start kafka
sudo systemctl enable kafka  # 设置开机自启

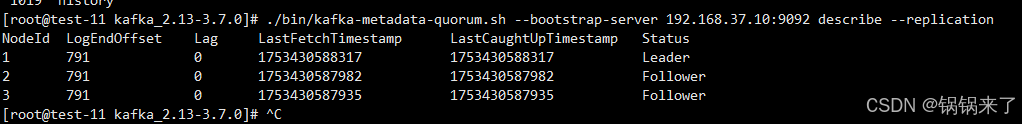

查看集群控制器状态

注意事项

调整 JVM 内存参数

可以在Service文件中增加

Environment=“KAFKA_HEAP_OPTS=-Xmx4G -Xms4G”

不覆盖修改，则启动的JVM参数采用bin/kafka-server-start.sh 默认

在Kraft模式下，Kafka有如下三个配置文件可以配置。

• config/kraft/broker.properties 当节点作为[broker]角色运行时，会去读该文件中的配置项启动。
• config/kraft/controller.properties 当节点作为[controller]角色运行时，会去读该文件中的配置项启动。
• config/kraft/server.properties 当节点同时作为[broker, controller]角色运行时，会去读该文件中的配置项启动。
