Docker架构分析

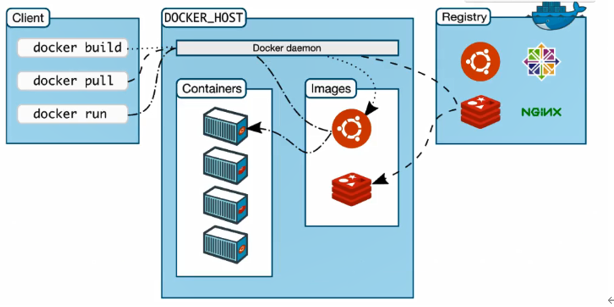

       如下图所示，Docker采用的是 Client/Server 架构。客户端向服务器发送请求，服务器负责构建、运行和分发容器。

　　客户端和服务器可以运行在同一个 Host 上，客户端也可以通过socket或 REST API与远程的服务器通信。

　　

　

1.Client

Docker客户端，最常用的Docker客户端是docker命令。通过docker我们可以方便地在Host上构建和运行容器。

docker支持很多操作(docker命令行工具)，用户也可以通过REST API与服务器通信。

Client和Docker daemon通信可使用https/http协议进行通信，为了安全起见，默认使用的就是https协议。

2. Docker-Host

Docker daemon： 　

　　　Docker daemon是服务器组件，即Docker守护进程服务器，以Linux后台服务的方式运行。

　　　　Docker daemon运行在Docker host上，负责创建、运行、监控容器，构建、存储镜像。默认配置下，Docker daemon只能响应来自本地Host的客户端请求。如果要允许远程客户端请求，需要在配置文件中打开TCP监听（支持IPV4和IPV6）。



　　Containers： 　

　　　　Docker容器，用于加载Docker镜像。换句话说，Docker容器就是Docker镜像的运行实例。我们知道镜像(Image)是只读的，在启动一个Container时，其实就是基于Image来新建一个专用的可写仓供用户使用。



　　Image： 　　

　　　　可将Docker镜像看成只读模板(它类似于虚拟机使用的ISO镜像文件)，通过它可以创建Docker容器。例如某个镜像可能包含一个Ubuntu操作系统、一个Apache HTTP Server以及用户开发的Web应用。

　　　　镜像有多种生成方法：

　　　　　　(1)可以从无到有开始创建镜像；

　　　　　　(2)也可以下载并使用别人创建好的现成的镜像

　　　　　　(3)还可以在现有镜像上创建新的镜像

　　　　　　(4)我们可以将镜像的内容和创建步骤描述在一个文本文件中，这个文件被称作Dockerfile，通过执行docker build <docker-file>命令可以构建出Docker镜像。

　　　　公开的镜像仓库有很多种，如下所示:

　　　　　　Docker官方镜像地址：

　　　　　　　　https://hub.docker.com/。

　　　　　　阿里的docker镜像地址：

　　　　　　　　https://mirrors.aliyun.com/docker-ce/linux/

　　　　　　清华大学docker镜像地址：

　　　　　　 https://mirrors.tuna.tsinghua.edu.cn/docker-ce/

3.Registry

我们去构建镜像时，镜像做好之后应该有一个统一存放位置，我们称之为Docker仓库，Registry是存放Docker镜像的仓库（官方默认仓库在"https://hub.docker.com"），Registry分私有和公有两种。

       Images和Registry之间默认使用的时https协议，当然如果你非要指定为http协议也是可以的。

       启动容器时，docker daemon会试图从本地获取相关的镜像；本地镜像不存在时，其将从Registry中下载该镜像并保存到本地。　　

       Registry用于保存docker镜像，包括镜像的层次结构和元数据。用户可自建Registry，也可使用官方的Docker Hub。　　

       Docker Registry中的镜像通常由开发人员制作，而后推送至"公共"或"私有"Registry上保存，供其它人员使用，例如"部署"到生产环境。

       Docker Registry可分为以下几类:　　　　

　　　　Sponsor Registry:

　　　　　　第三方的registry，供客户端和Docker社区使用。　　　　

　　　　Mirror Registry:

　　　　　　第三方的registry，只让客户使用。　　　　

　　　　Vendor Registry:

　　　　　　由发布Docker镜像的供应商提供的registry。　　　　

　　　　Private Registry:

　　　　　　通过设有防火墙和额外的安全层的私有实体提供的registry。　　

       Registry包括Repository和Index，详细说明如下：　　　　

              Repository:　　　　　　

                     由某特定的docker镜像的所有迭代版本组成的镜像仓库；

                     一个Registry中可以存在多个Repository：　　　　　　　　

                     Repository可分为"顶层仓库"和"用户仓库"；　　　　　　　　

                     用户仓库名称格式为"用户名/仓库名"。　　　　　　

                     每个仓库可以包含多个Tag(标签)，每个标签对应一个镜像；　　　　

              Index：　　　　　　

                     维护用户账户，镜像的校验以及公共命名空间的信息；　　　　　　

                     相当于为Registry提供了一个完成用户认证等功能的检索接口。
