第二张 4针0.96寸OLED模块

前言

使用的软件是Clion和STM32CubeMX，你需要购置一块4针的0.96寸OLED屏幕一块。

一、4针0.96寸OLED

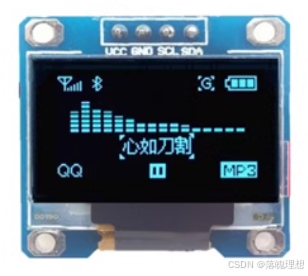

某宝上4针0.96寸OLED如下图

图 1-1

10元以内拿下，选择4针是因为占用引脚少，使用的是较为简单的IIc协议

二、使用步骤

1.创建工程

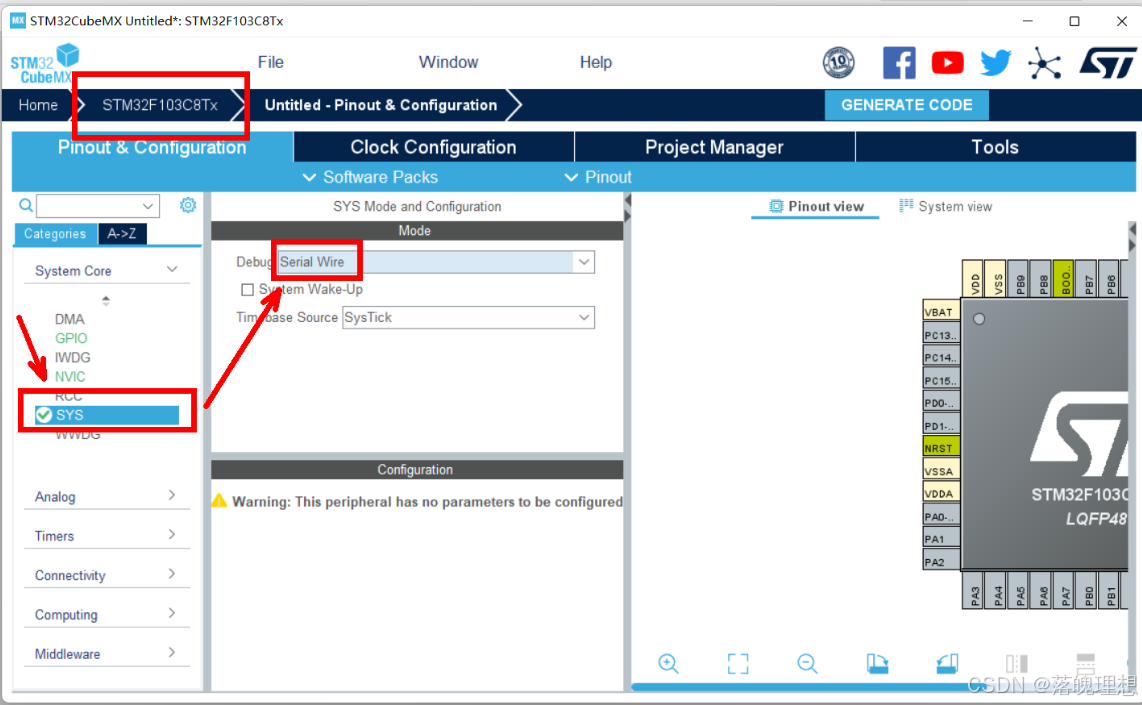

1）选择芯片并设置调试方式为SW

图2-1

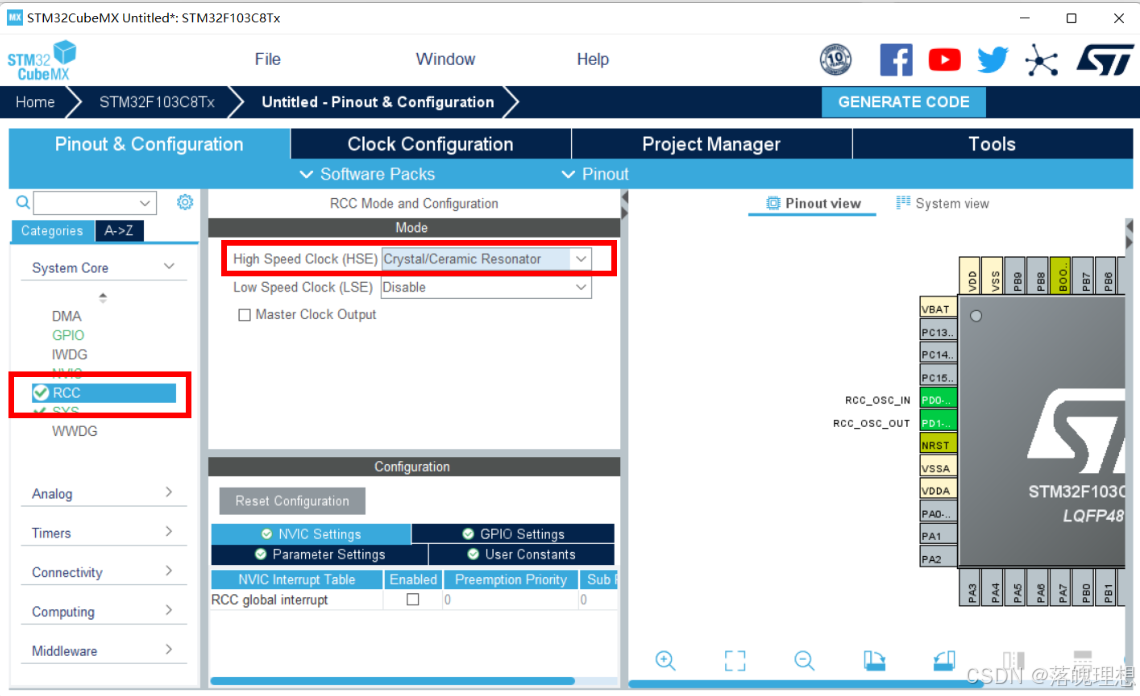

2）设置高速时钟为外部晶振

图2-2

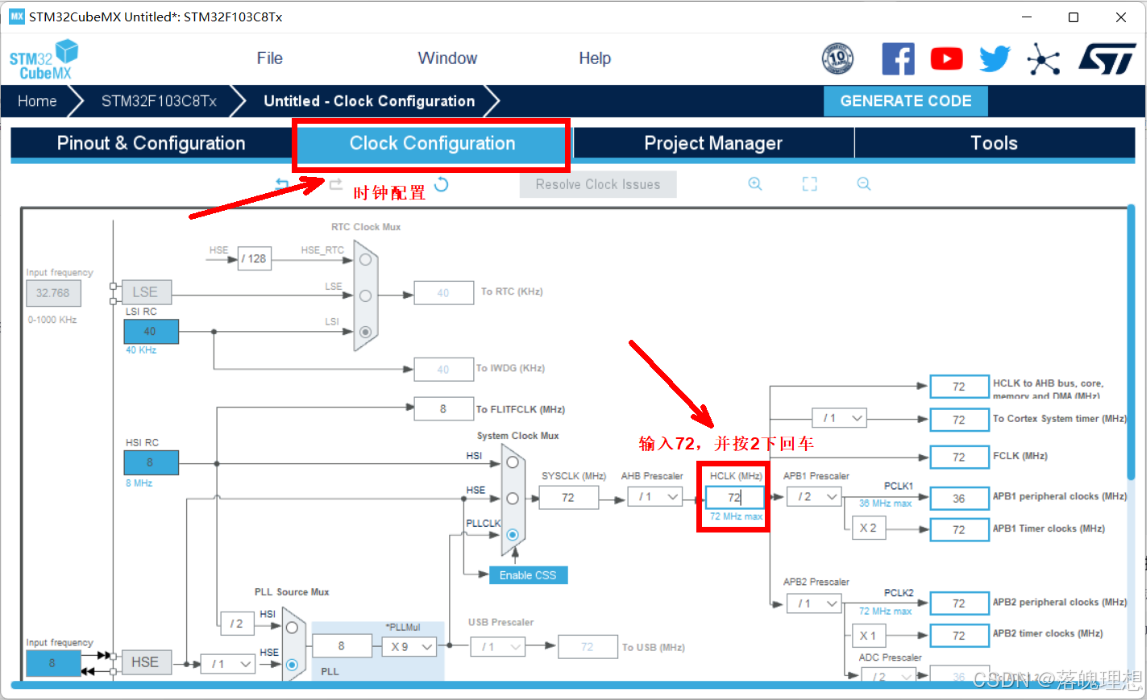

3）设置时钟树

图2-3

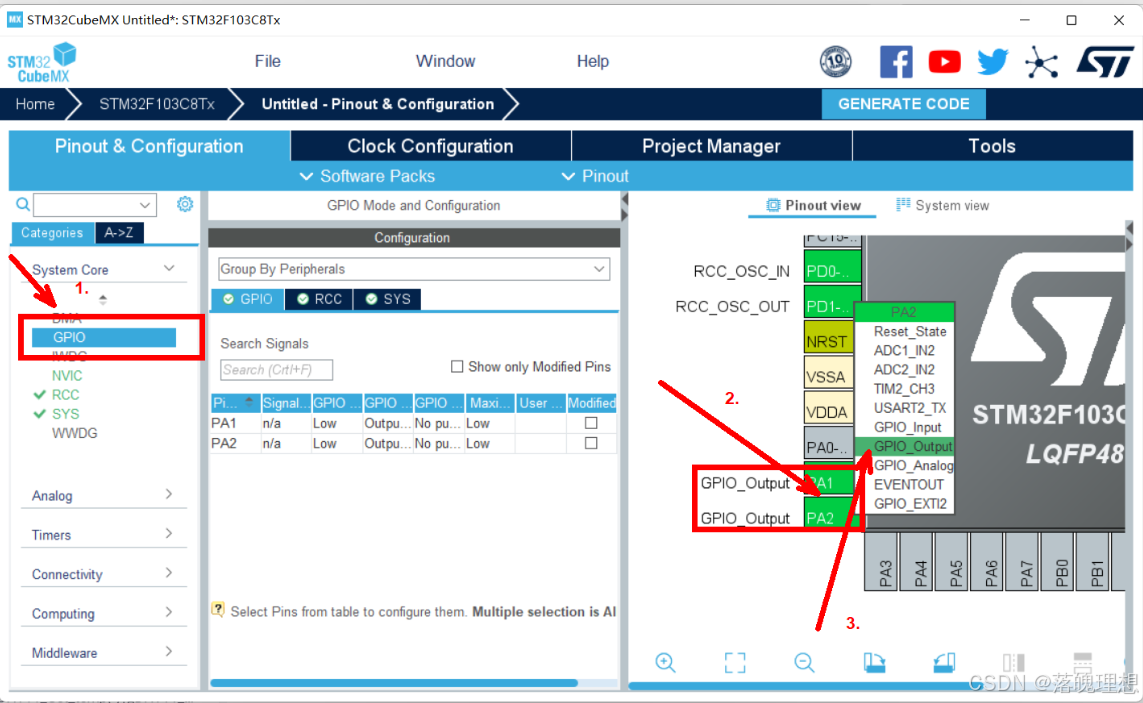

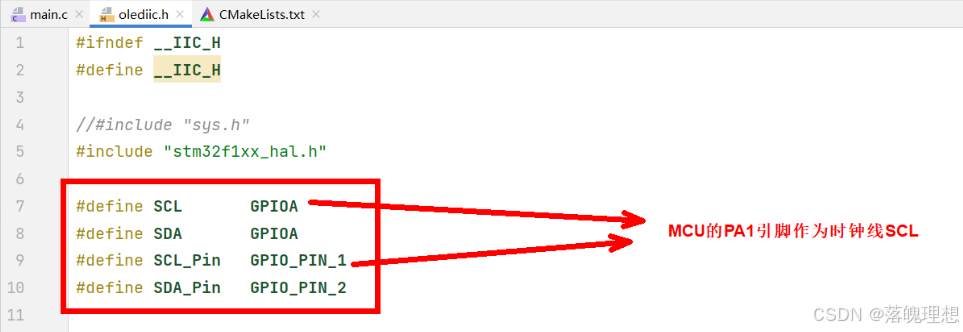

4）配置OLED引脚（此处用的A1 A2）

图2-4

5）生成工程

2.移植OLED驱动代码

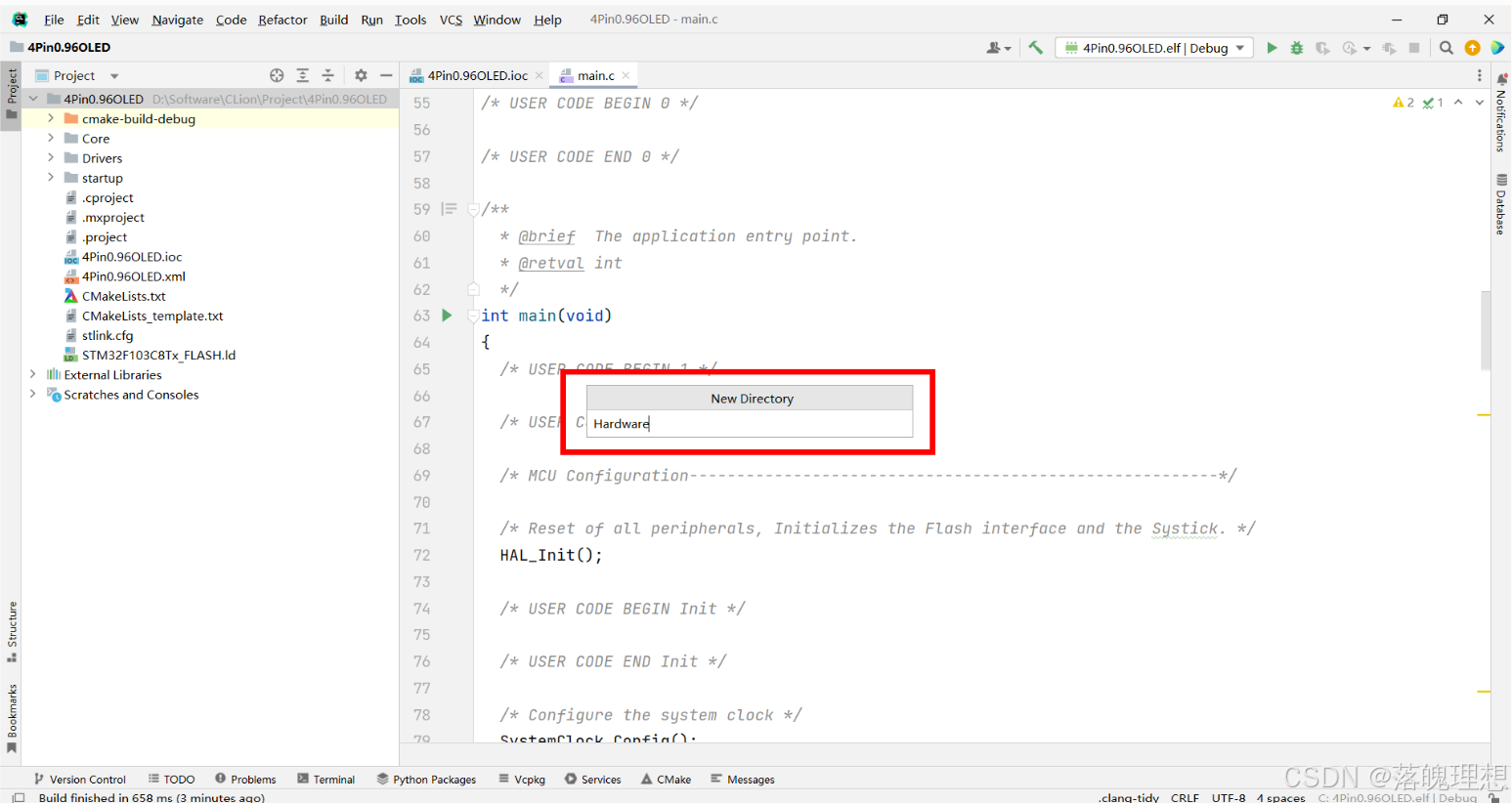

1.在工程目录下新建文件Hardware

图2-5

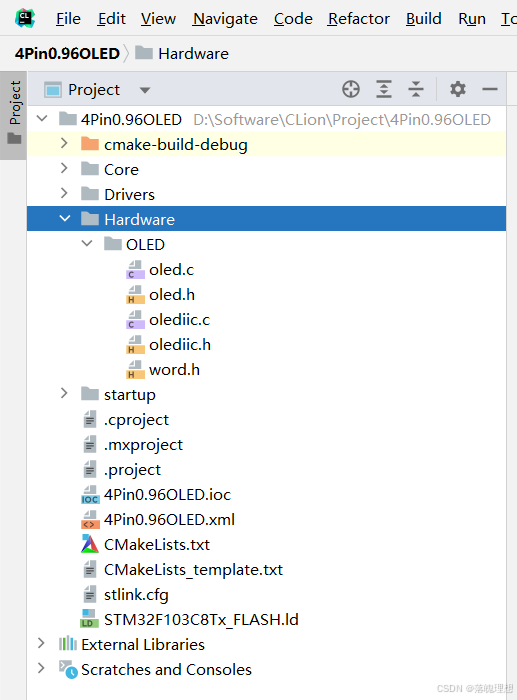

2.将OLED文件复制Harware文件里，此时工程目录如下

下载OLED文件

OLED文件下载链接（百度网盘）

图2-6

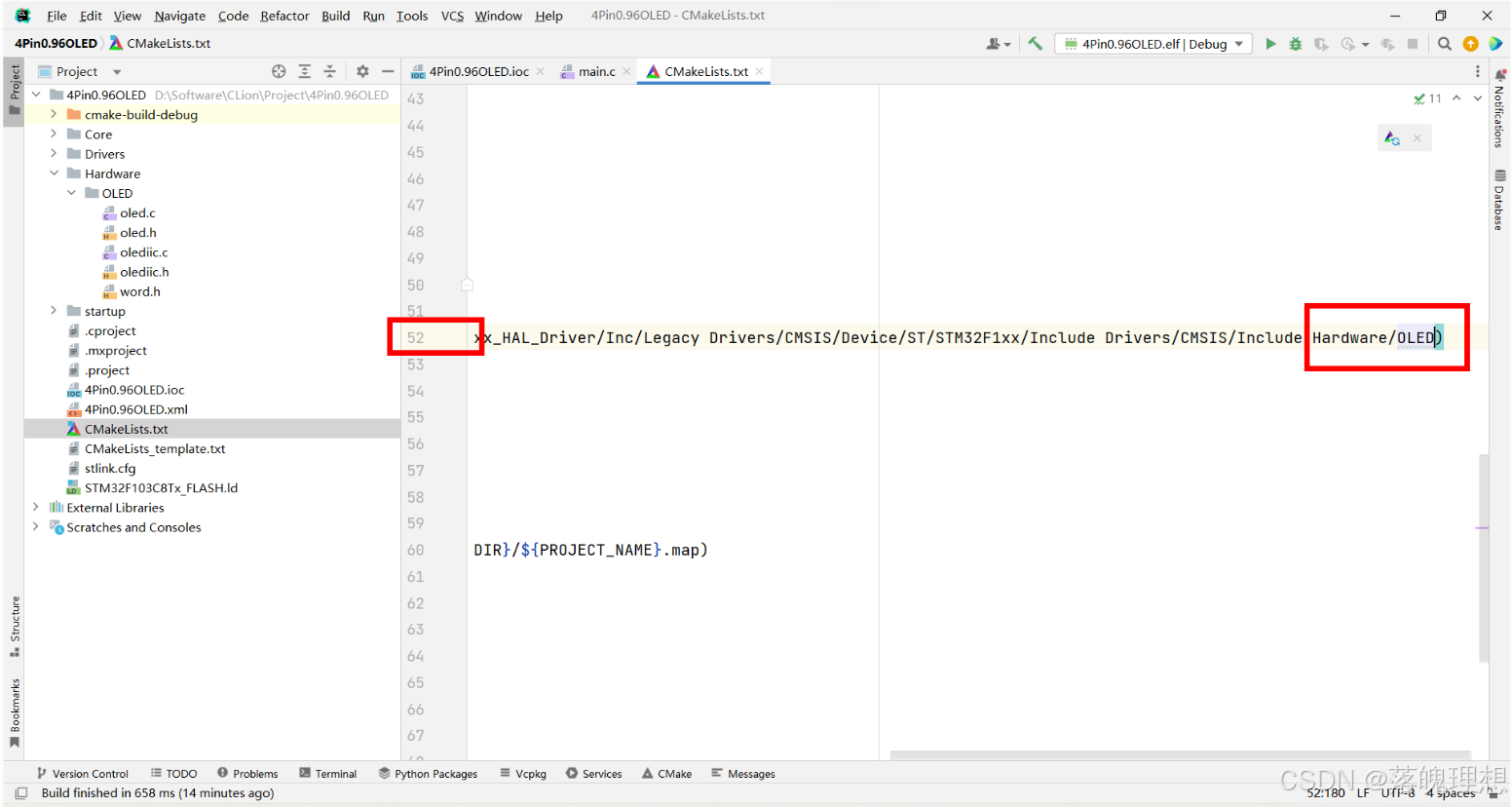

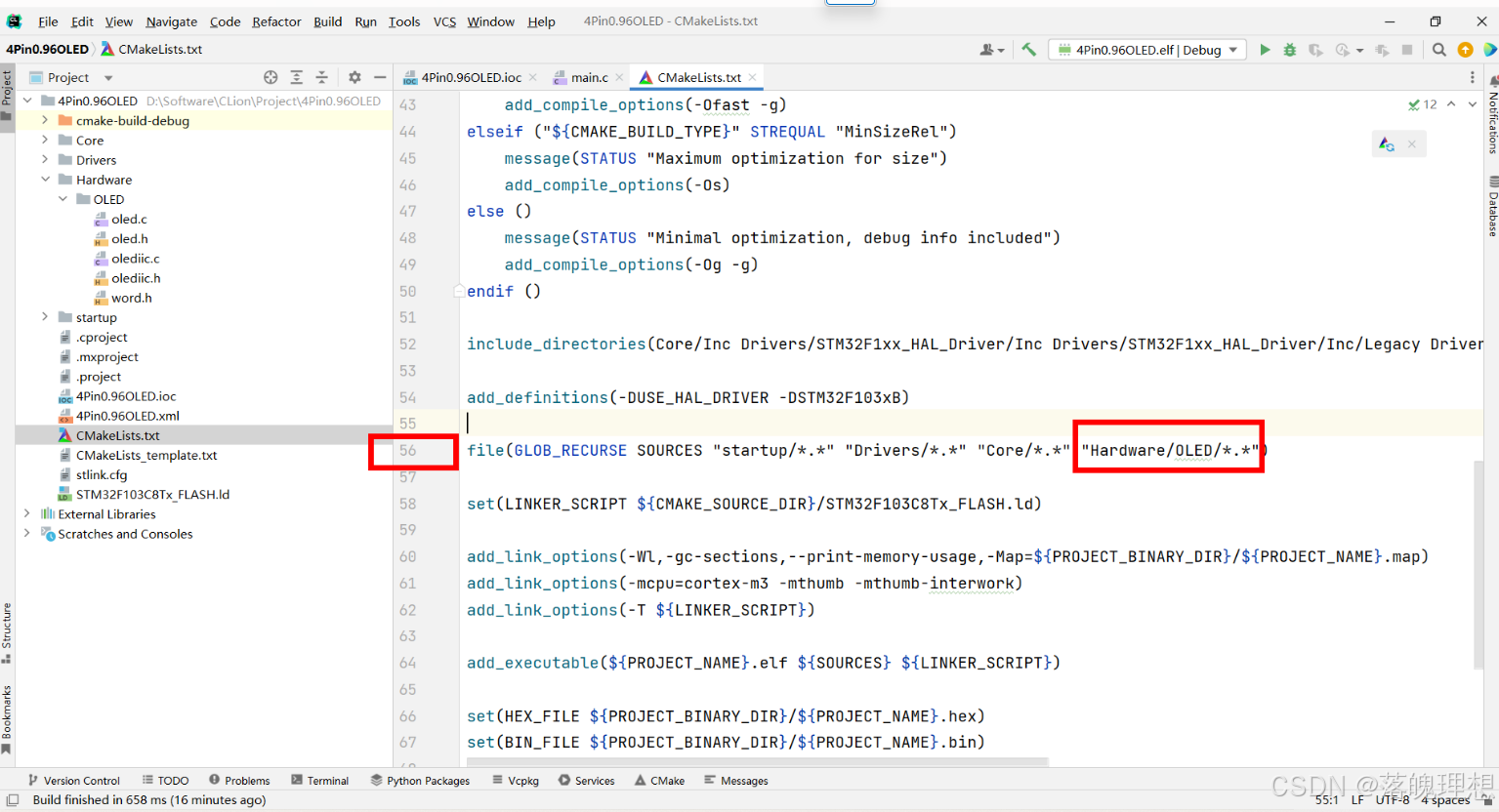

3.在CMakeLists.txt中添加Hardware

图2-7

图2-8

然后鼠标右击工程中的CMakeLists.txt文件，点击Reload CMake Project

`3.main函数中添加代码`

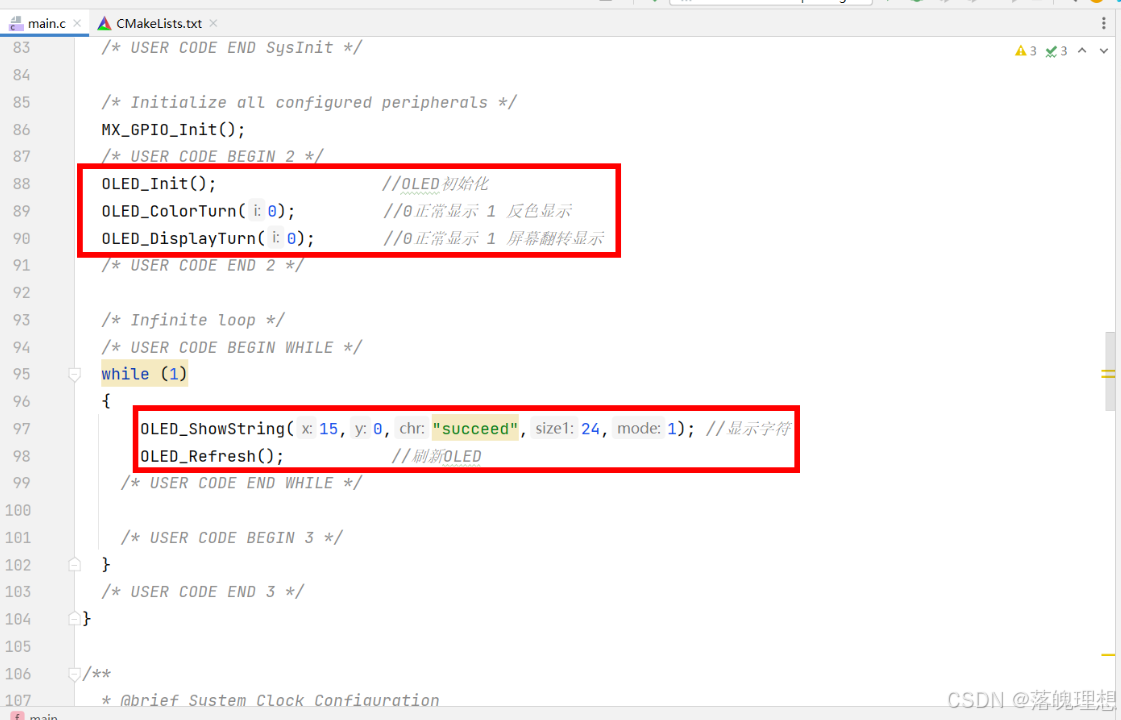

在main.c中引用OLED头文件后，在主函数添加如下代码

图2-9

代码a

//code_01
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
  OLED_Init();                 //OLED初始化
  OLED_ColorTurn(0);         //0正常显示 1 反色显示
  OLED_DisplayTurn(0);       //0正常显示 1 屏幕翻转显示
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
      OLED_ShowString(15,0,"succeed",24,1); //显示字符
      OLED_Refresh();           //刷新OLED
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
