一、MAC地址漂移介绍

MAC地址漂移是指在同一个VLAN内，一个MAC地址在设备上的两个不同接口被学习到，并且后学习到的MAC地址表项会覆盖原先的表项。

1、MAC地址漂移的原因

网络环路：网络中存在二层环路是导致MAC地址漂移的主要原因之一。当网络管理员错误地连接了交换机之间的线缆，形成环路时，数据帧会在环路中不断循环，导致同一MAC地址被多个接口学习到。
网络攻击：攻击者可能伪造合法终端的MAC地址，并从不同的端口发送数据帧，造成MAC地址漂移。这种情况下，合法终端的通信可能会受到影响。

2、MAC地址漂移的影响

上网响应慢：由于MAC地址表项频繁更新，导致数据转发路径不稳定，从而影响上网速度。
视频卡顿：MAC地址漂移可能导致视频流中断或卡顿，影响用户体验。
设备资源消耗：大量的广播风暴和数据帧泛洪会消耗设备的处理性能，甚至导致网络瘫痪。

3、MAC地址漂移的检测方法

告警信息查看：通过设备控制台或Telnet查看告警信息，可以初步判断是否存在MAC地址漂移。
MAC地址表项查看：定期查看MAC地址表项的出接口信息，如果发现频繁变化，则可能存在MAC地址漂移。
漂移记录查看：开启MAC地址漂移检测功能后，可以通过命令查看漂移记录，包括开始时间、结束时间、涉及的VLAN和端口等信息。

4、MAC地址漂移的应对方法

生成树协议：部署生成树协议（STP、RSTP、MSTP）或环网保护协议（RRPP、ERPS），可以有效避免二层环路引起的MAC地址漂移。
端口安全配置：提高接口MAC地址学习优先级，防止低优先级接口学到的MAC地址表项覆盖高优先级接口的表项。同时，可以配置不允许相同优先级的接口发生MAC地址表项覆盖。
人工干预：对于已经发生的MAC地址漂移，可以通过人工shutdown漂移的接口来解决。这种方法简单可靠，但需要人工参与。
自动处理：通过在接口上配置漂移检测动作为error-down或quit-vlan，自动down掉或退出VLAN域内的漂移接口。这种方式可以及时快捷地解决问题，但可能会中断接口的流量。

5、总结

综上所述，MAC地址漂移是一种常见的网络问题，通常由网络环路或攻击行为引起。它会导致网络性能下降，甚至影响业务运行。通过合理的检测方法和应对策略，可以有效预防和解决MAC地址漂移问题，确保网络的稳定性和安全性。

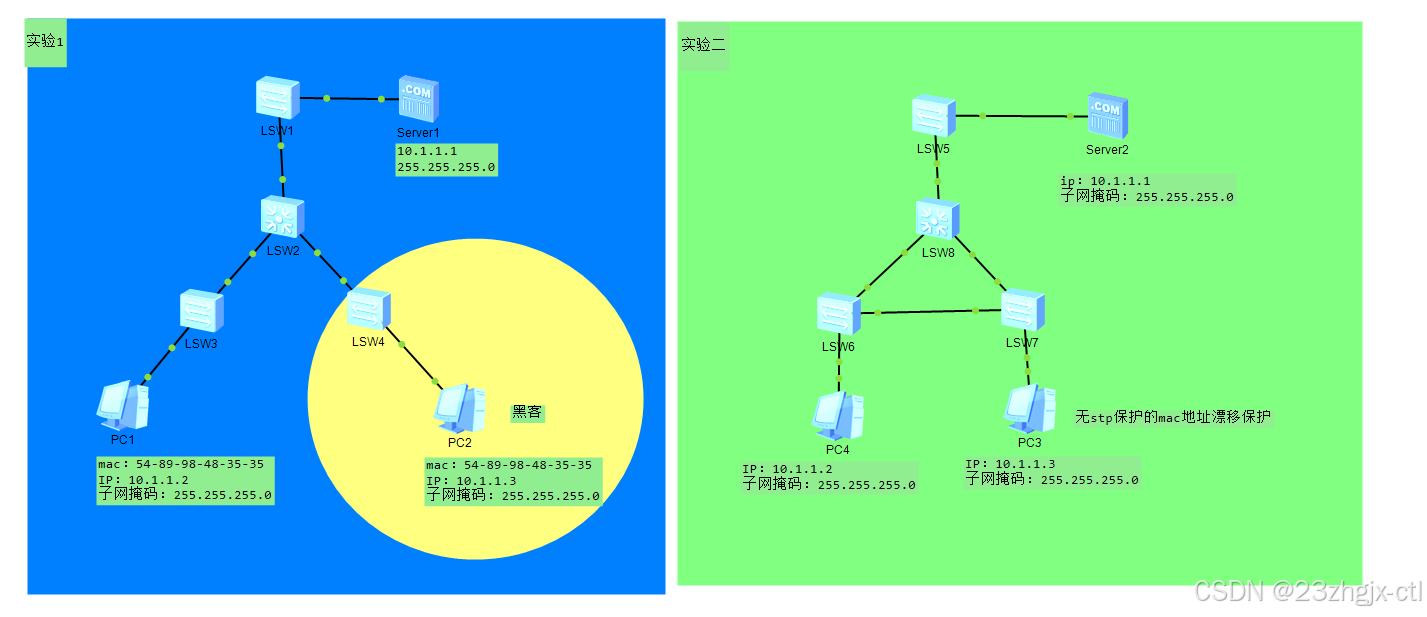

二、实验拓扑

实验1：防止黑客攻击的mac地址漂移保护

<s1>sys
[s1]undo info-center enable
[s1]int g0/0/1
[s1-GigabitEthernet0/0/1]mac-learning priority 3
[s1-GigabitEthernet0/0/1]q

<s2>sys
[s2]undo info-center enable
Info: Information center is disabled.
[s2]mac-address flapping detection
[s2]mac-address flapping aging-time 80
[s2]int g0/0/1
[s2-GigabitEthernet0/0/1]mac-address flapping trigger error-down
[s2-GigabitEthernet0/0/1]q
[s2]int g0/0/2
[s2-GigabitEthernet0/0/2]mac-address flapping trigger error-down
[s2-GigabitEthernet0/0/2]q
[s2]error-down auto-recovery cause mac-address-flapping interval 80
