TSUM系列的芯片，在VGA下，会做AutoColor，关于AutoColor的原理做下说明：
模拟信号经过ADC转换成数字信号：
在这里插入图片描述
1.Analog Input
输入的信号格式，里面包含的信息：

Separated ： R,G,B,H,V
Compositie： R,G,B,(H+V)
SOG： R,G(H+V),B 这是绿同步信号，H/V包含在G（绿色）里

2.ADC
H，V ： 0.293V
将RGB从模拟的0-0.707V转换成数字0-255
在这里插入图片描述
只有VGA才要做AutoColor，因为VGA是模拟信号，电压在0-0.7V之间，我们把0-0.7V之间的电压分成255份，每一份对应一个灰阶。做AutoColor要在只有黑白画面时，在工厂菜单里做AutoColor，因为只有在黑白画面时，AutoColor，会将最黑的像素点作为0V,白的像素点作为0.7V，这样一来，我们在灰阶里就可以看到很明显的每一阶了。其实AutoColor的作用也是是白的更白，黑的更黑，增强显示器显示效果。

3.AutoColor
将最黑点电压V_InMin对应到Digital的0；
将最白点电压V_InMax对应到Digital的255；
将最黑点和最白点之间电压，平分成0~255等分。
在这里插入图片描述

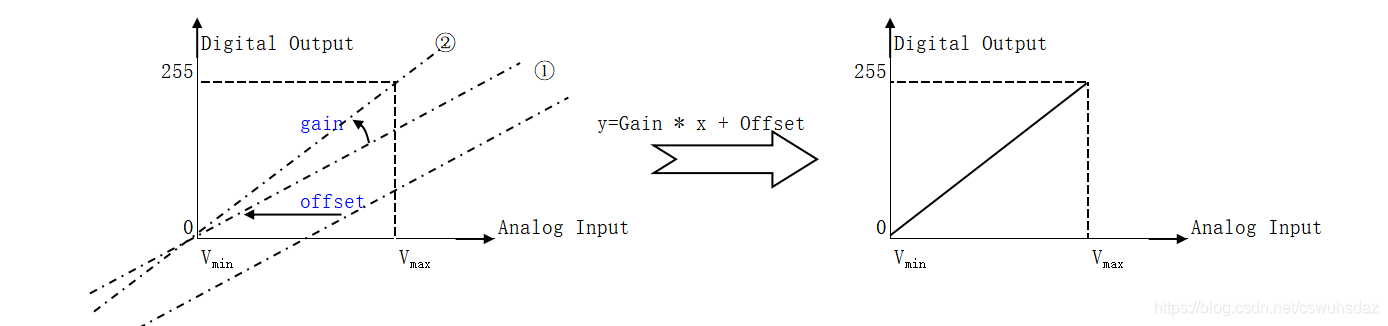

y=Gain * x + Offset，Gain和Offset就是工厂菜单上的对应意义，做完AutoColor后，这两个值也会
