Simulink+CCS6.0 自动代码生成时无法打开CCS以及无法生成可执行文件的处理方法

最新推荐文章于 2024-09-05 15:58:36 发布
最新推荐文章于 2024-09-05 15:58:36 发布
阅读量1.8k 收藏 6
点赞数
CC 4.0 BY-SA版权
文章标签： simulink dsp
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/csdwood/article/details/113815731
在Simulink中使用CCS6.0进行DSP开发时，遇到代码生成失败的问题，主要是由于编译器未设置、CCS安装路径含有空格以及ControlSuite配置不正确导致。解决方法包括：安装mingw64编译器并配置环境变量，确保CCS和ControlSuite安装路径无空格，重新配置C2000 Support Package的编译器和ControlSuite路径并验证。经过这些步骤，成功解决了无法生成可执行文件的故障。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

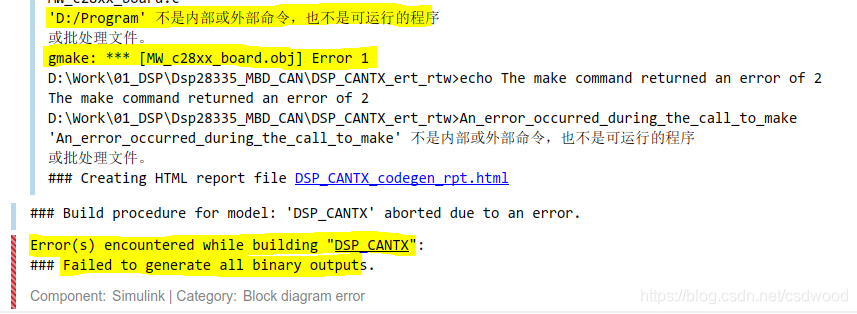

在完成建模进行build时，无法调用CCS的编译器，会报生成bin文件错误。

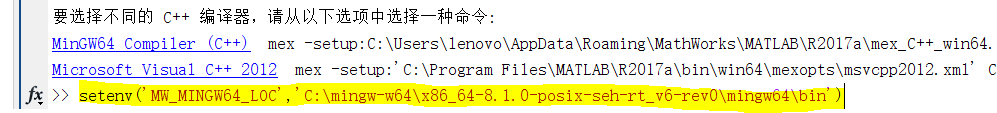

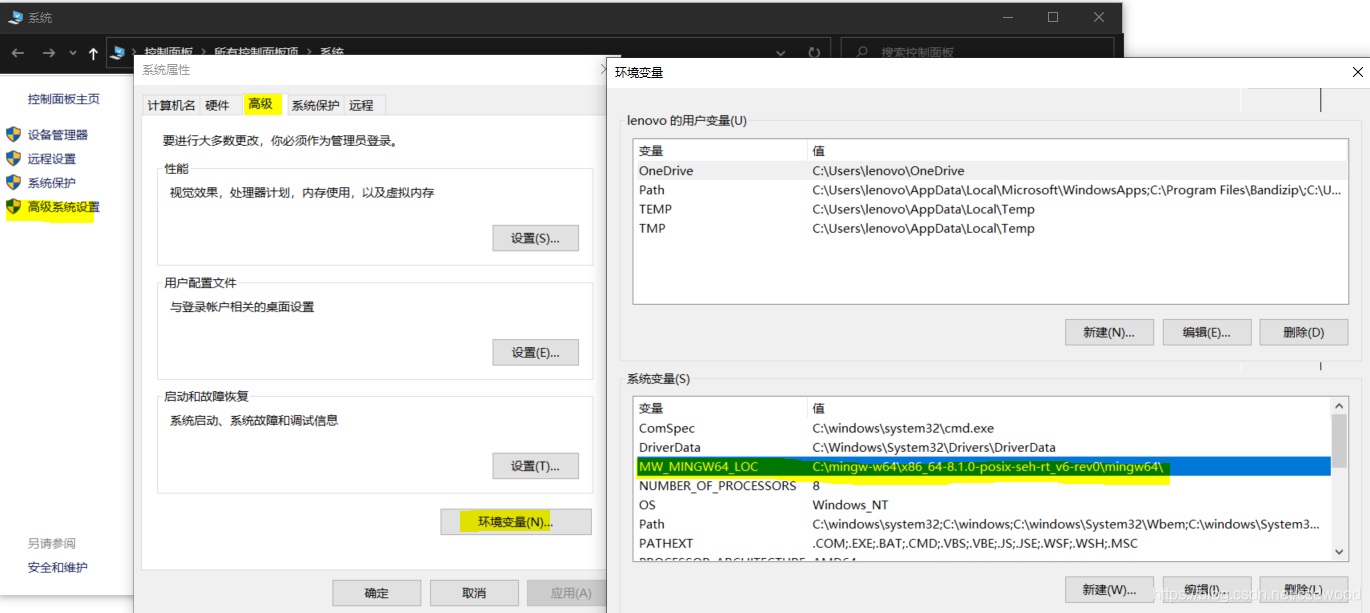

使用 mex -setup设置编译器，显示未安装。因此下载mingw64编译器，安装，并设置环境变量

安装后仍然无法build，经网上搜索，原因是CCS的安装路径带有空格。

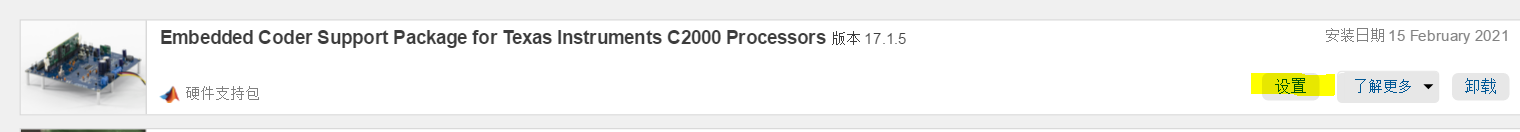

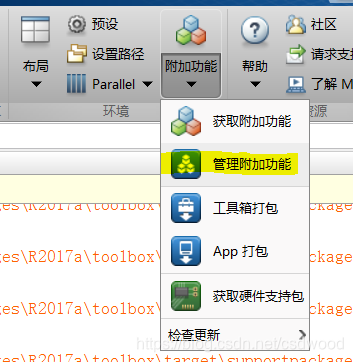

解决办法：重新安装CCS和ControlSuite确保安装路径无空格。并且修改C2000 Support Package的配置

将重新安装的CCS的编译器路径填入，并点“Validate”进行验证：
