学期学习day1（网络设备调试——交换机）

内容：vlan的原理和基本配置

首先搞清楚vlan是什么，vlan是在物理网络上划分出来的逻辑网络，划分不受实际物理位置的影响，但和普通的物理接口有一样的属性，二层内的单播（一对一）多播（一对多）广播（一对全)都会在一个vlan内转发，和扩散，不会直接进入其他vlan。

8021q协议

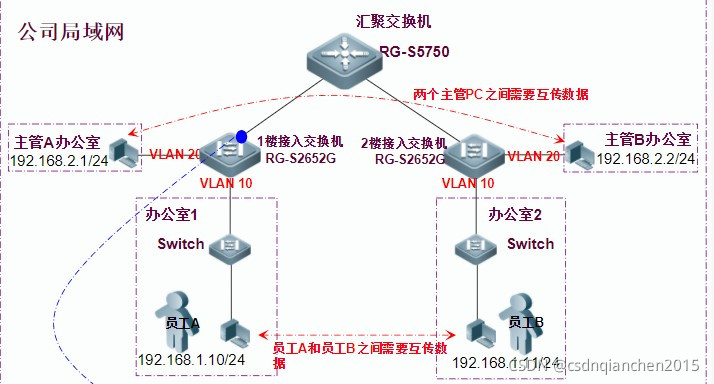

假设在一个生产环境中，有两间办公室被划分为了不同的vlan，但是两个办公室上都还有一个负责管理的办公室，管理办公室为了防止信息泛滥也划分了vlan，但通信的时候肯定只能有一个vlan可以传输，如何解决这种情况？拓扑图如下

 因为连接到汇聚交换机的只有一条线路，所以可以为每个交换机多配置一条线？可以解决问题，但这是笨方法，新增了线会提高管理成本和后续的风险，8021q协议就是为了解决这个问题的存在的。

 如何实现？首先设置了拓扑

然后先为交换机互联的端口（fa24-24、fa15-15）配置trunk口

命令：

Switch(config)#int fa0/24
Switch(config-if)#switchport mode trunk

Switch(config)#int fa0/15
Switch(config-if)#switchport mode trunk

当通信开始，数据包经过trunk口后会变成8021q数据帧，那接收的主机如何判断数据帧是由谁发的？通过标签，8021q数据帧相较于标准帧其实只在中间增加了一个TAG
