二维码是如何设计出来的？

【优快云 编者按】打开二维码，扫一扫，可以付钱、加好友、查看详情......现如今，二维码已成为科技驱动的世界中不可或缺的一个便捷途径，那么你有没有想过二维码是如何被设计出来的？又是如何工作的？近日，一位名为 Dan Hollick 的设计师分享了其中的种种，我们不妨一起来了解一下。

原文链接：https://typefully.com/DanHollick/qr-codes-T7tLlNi

声明：本文为 优快云 翻译，未经允许，禁止转载。

作者 | Dan Hollick

译者 | 弯月

出品 | 优快云（ID：优快云news）

QR码（Quick Response Code，快速响应矩阵图码）是二维码的一种，于1994年由日本汽车零组件大厂电装公司的原昌宏所发明，用于在制造过程中跟踪零件。

在日常生活中，条形码的使用也很常见，但它们有一定的局限性：只能以特定的角度读取，并且存储的数据量非常有限。

而QR码解决了这些问题。

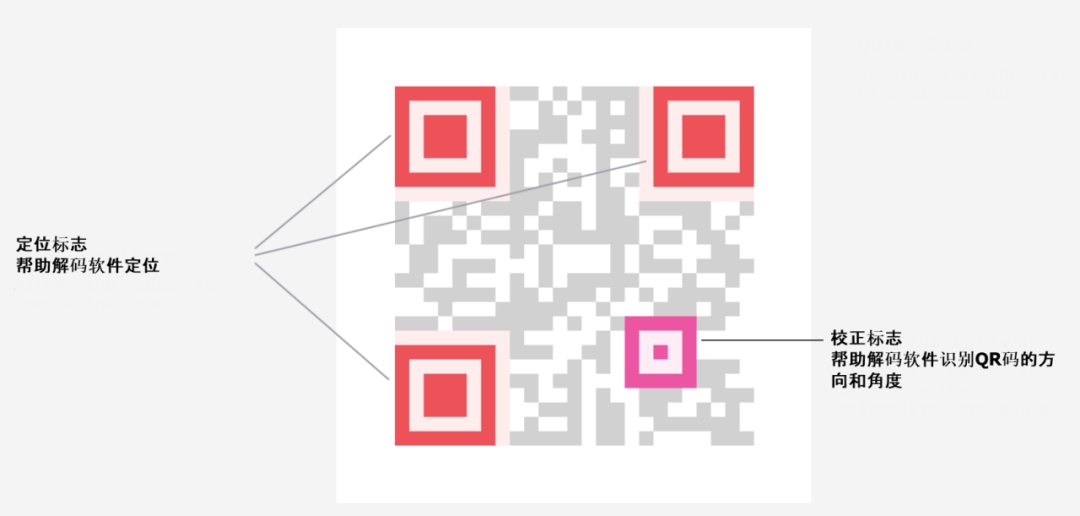

QR码最大的特征为其左上、右上、左下三个大型的如同“回”字的正方图案，名叫“定位标志”，用于帮助解码软件定位，如下图红色方块所示。

还有一个较小的正方图案，名叫“校正标志”，用于帮助解码软件识别QR码的方向和角度，这样解码软件就可以从任何角度读取QR码，如下图粉红色方块所示。

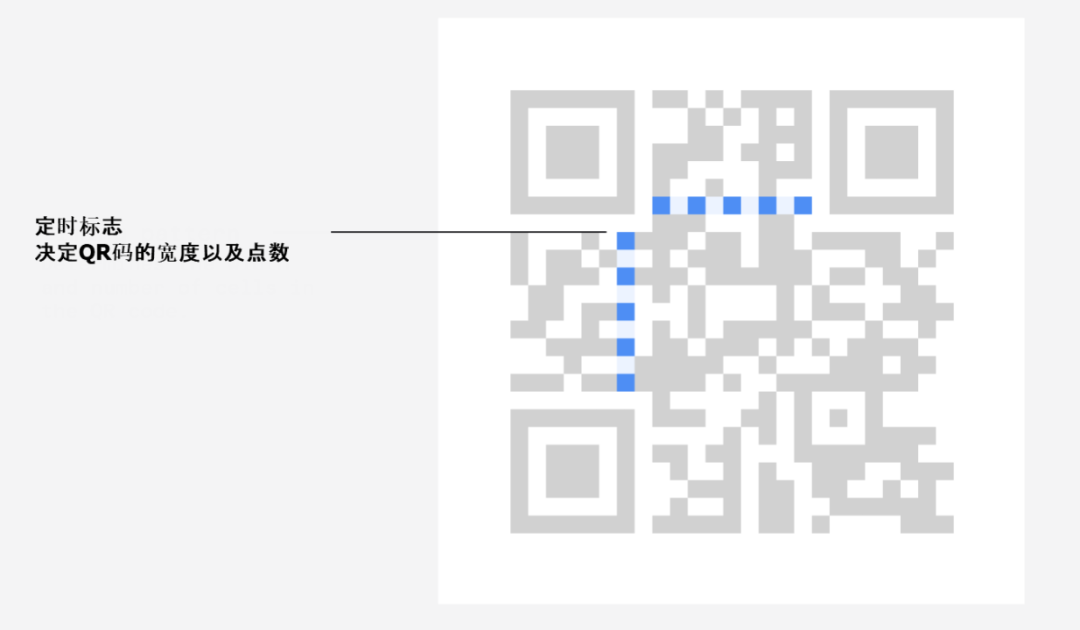

每个QR码都有黑白相间的点线，称为“定时标志”，用于确定QR码的宽度以及点数，如下图蓝色点线所示。

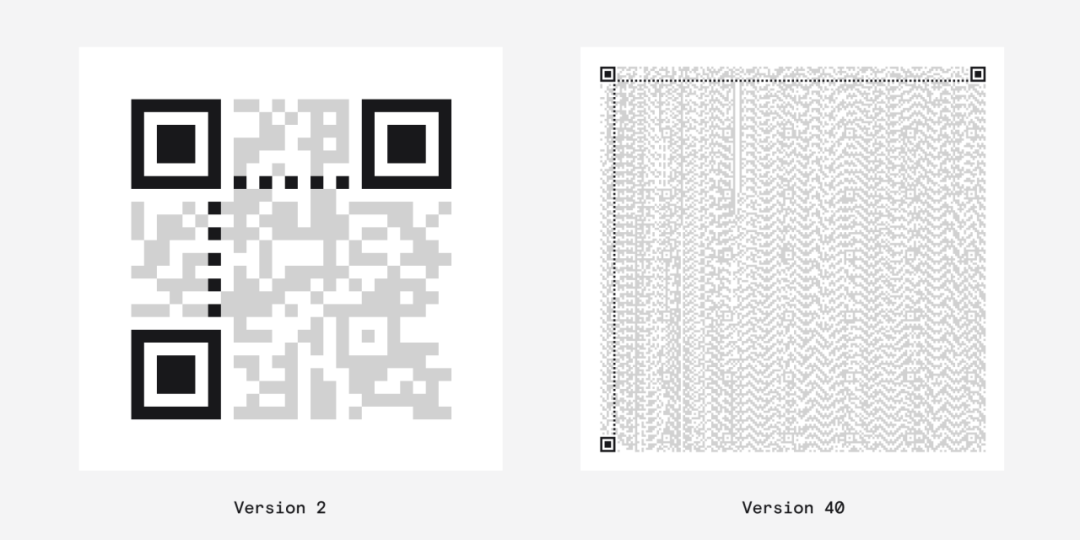

下图中虚线可以告诉读者整个 QR 可以有多大，其中版本 2 是最小的版本，版本40是最大的。

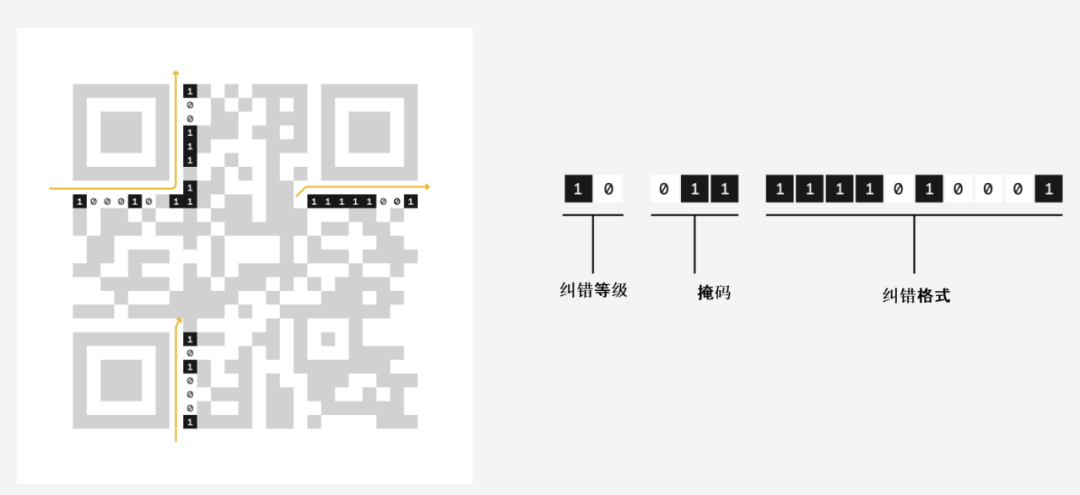

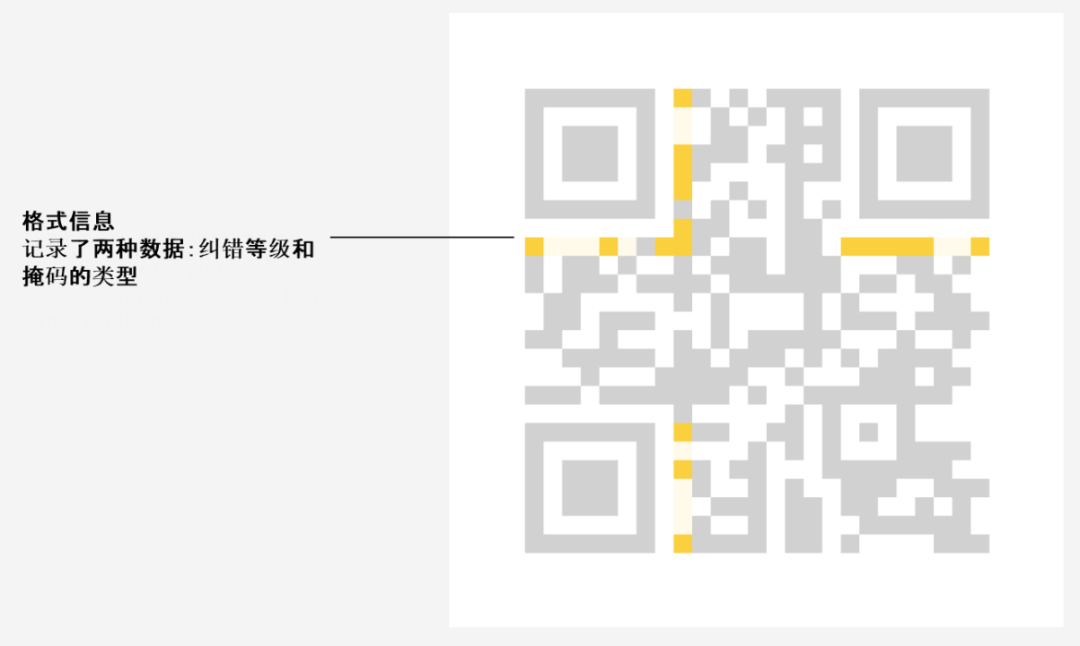

有关格式的信息存储在定位标志附近的两条点带中，如下图的黄色点所示。

格式信息存储了两次，因此即使QR码被部分遮挡也可以读取。

格式信息保存了三种关键信息：

• 掩码的类型

• 纠错等级

• 纠错格式

纠错等级代表了QR码中存储了多少冗余信息，纠错的目的是即使部分信息丢失也仍然可以读取。

纠错等级
L等级（Low）	7%的字码可被修正
M等级（Medium）	15%的字码可被修正
Q等级（Quartile）	25%的字码可被修正
H等级（High）	30%的字码可被修正

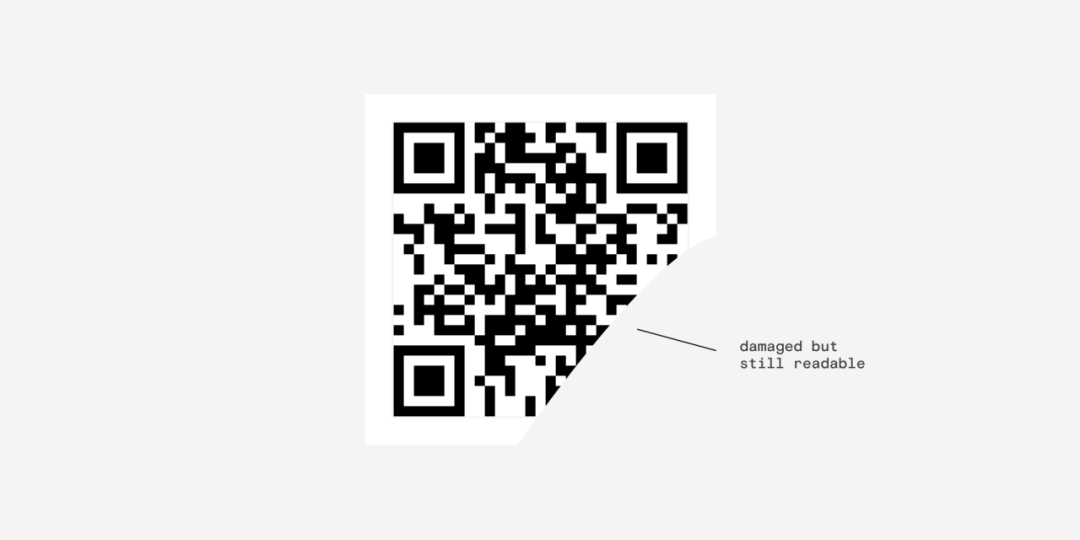

纠错等级越高，就意味着冗余等级越高，因此QR码遭到破坏时仍然能被读取的可能性就越高。如下QR码虽然右下角有一大片被覆盖，但仍然能被读取，你可以试试看。

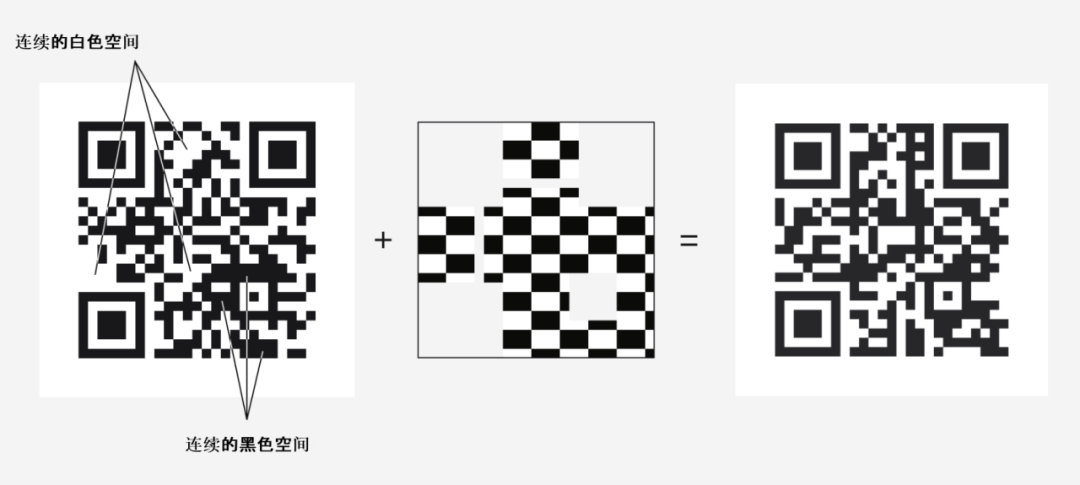

QR码在白色区域和黑色区域数量相同时读取的效果最好。如果数据区域出现连续的空白或者连续的黑色区，就需要用到掩码。

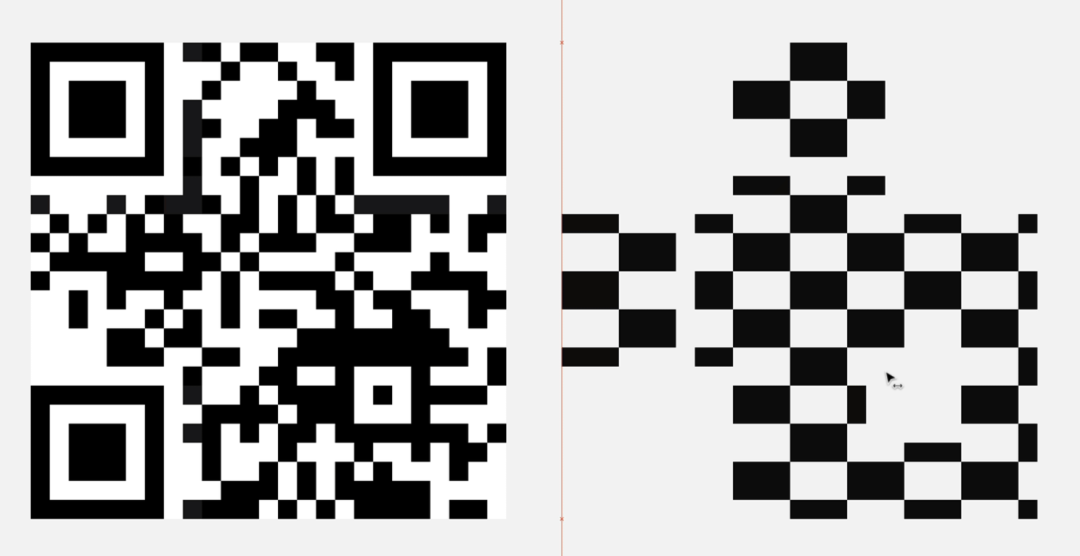

当利用掩码处理QR码时，数据区上对应掩模黑色模块的单元将会反转。

白色区域会变为黑色，而黑色区域会变为白色。

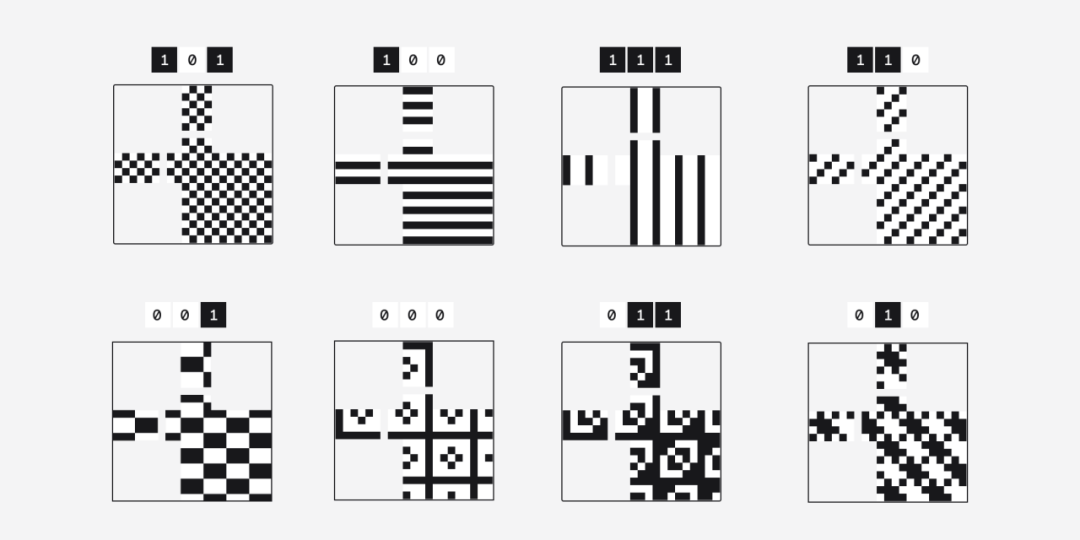

QR码提供八种掩码模型，这些掩码会被逐个尝试，直到找到效果最好的掩码。掩码的信息会存储下来，供读取装置解除掩码使用。

最终，我们将得到实际数据。

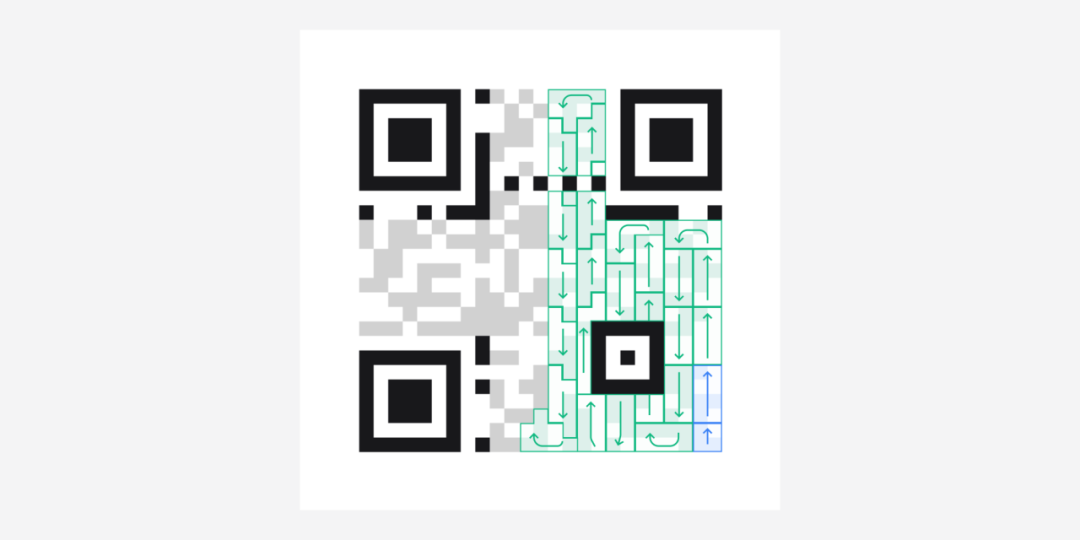

不过，这个数据是从右下角开始的，按照如下图所示的方向返回。

由于QR码可以从任何角度读取，因此实际上从哪里开始读取都没关系。

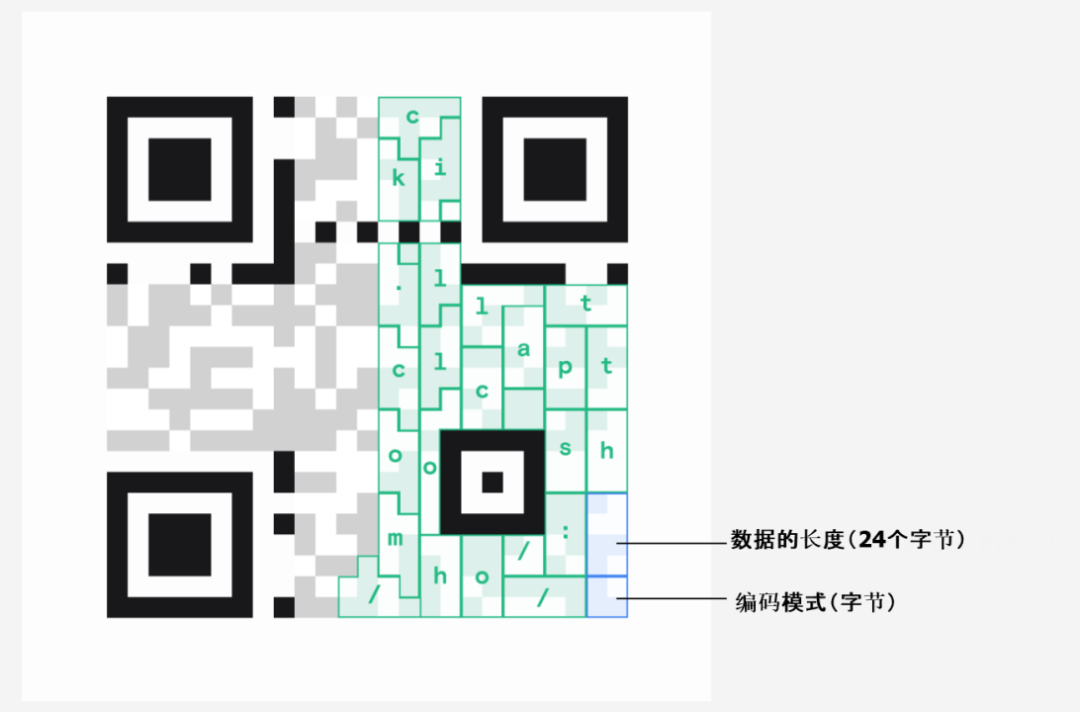

QR码中的第一块信息可以告诉我们数据编码的模式，而第二块信息是数据的长度。

在我们的例子中，每个字符包含8个比特（也就是一个字节），一共有24个字节。

上图中，绿色空间存储的是我们的数据，后面还有大量未使用的空间。

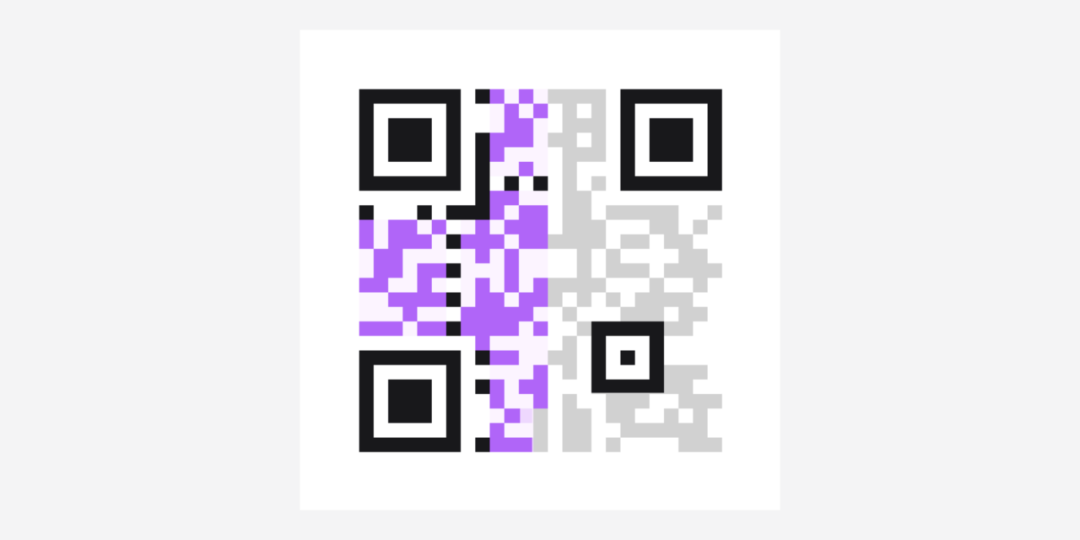

这些空间被用来存储纠错信息，如下图中紫色空间所示，目的是在QR码遭到损坏时依然能够读取，当然实际的工作方式非常复杂，我不打算在此详细讨论。

以上就是QR码的基本知识！

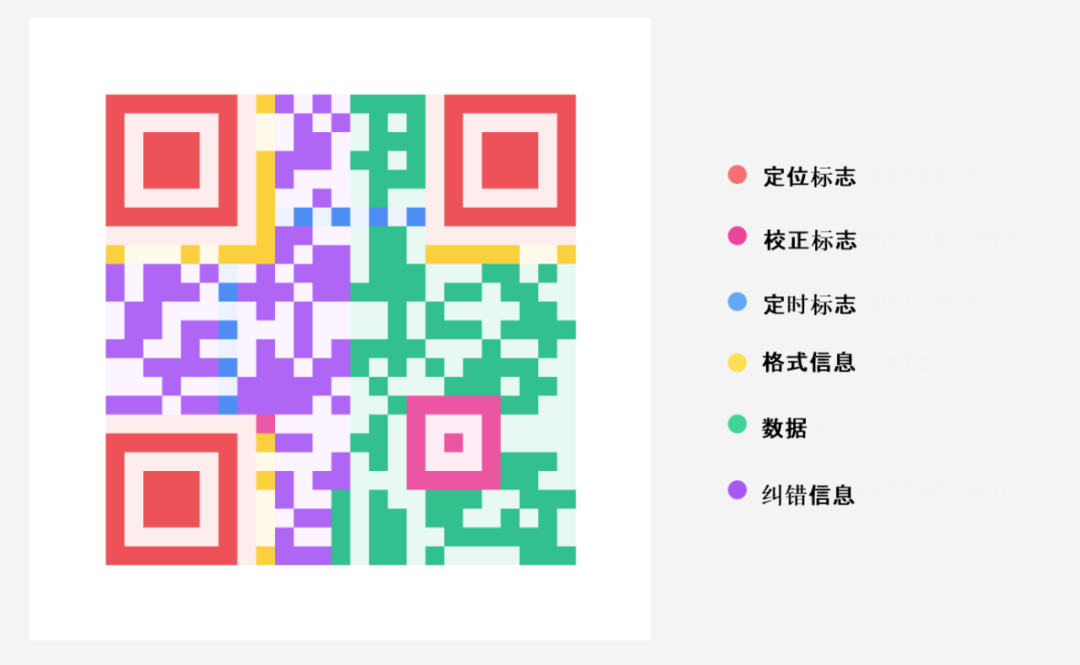

最后附上一张完整的说明图。
