【设计模式】我终于读懂了职责链模式。。。

🍪学校 OA 系统的采购审批项目

需求是：采购员采购教学器材

1. 如果金额 小于等于 5000, 由教学主任审批 （0<=x<=5000）
2. 如果金额 小于等于 10000, 由院长审批 (5000<x<=10000)
3. 如果金额 小于等于 30000, 由副校长审批 (10000<x<=30000)
4. 如果金额 超过 30000 以上，有校长审批 ( 30000<x)

🍪传统方案解决OA 系统审批，传统的设计方案(类图)

🍪传统方案解决OA 系统审批问题分析

1. 传统方式是：接收到一个采购请求后，根据采购金额来调用对应的 Approver (审批人)完成审批。
2. 传统方式的问题分析 : 客户端这里会使用到 分支判断(比如 switch) 来对不同的采购请求处理， 这样就存在如下问题
   (1) 如果各个级别的人员审批金额发生变化，在客户端的也需要变化
   (2) 客户端必须明确的知道 有多少个审批级别和访问
3. 这样 对一个采购请求进行处理 和 Approver (审批人) 就存在强耦合关系，不利于代码的扩展和维护

🍪职责链模式基本介绍

1. 职责链模式（Chain of Responsibility Pattern）, 又叫 责任链模式，为请求创建了一个接收者对象的链。这种模式对请求的发送者和接收者进行解耦。
2. 职责链模式通常每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接收者，依此类推。
3. 这种类型的设计模式属于行为型模式

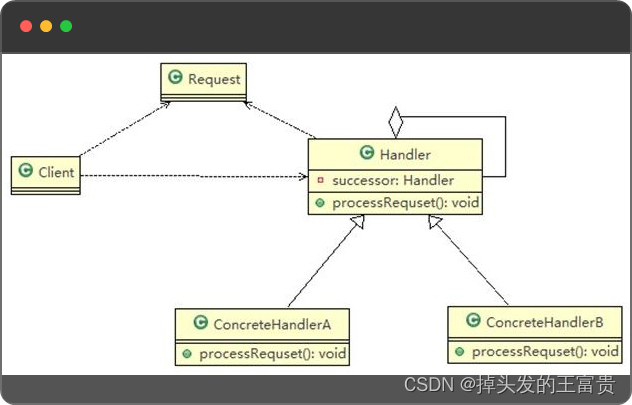

🍪职责链模式的原理类图

🍪对原理类图的说明-即(职责链模式的角色及职责)

1. Handler : 抽象的处理者, 定义了一个处理请求的接口, 同时含义另外 Handler
2. ConcreteHandlerA , B 是具体的处理者, 处理它自己负责的请求， 可以访问它的后继者(即下一个处理者), 如果可以处理当前请求，则处理，否则就将该请求交个 后继者去处理，从而形成一个职责链
3. Request ， 含义很多属性，表示一个请求

🍪职责链模式解决OA 系统采购审批

思路分析和图解(类图)

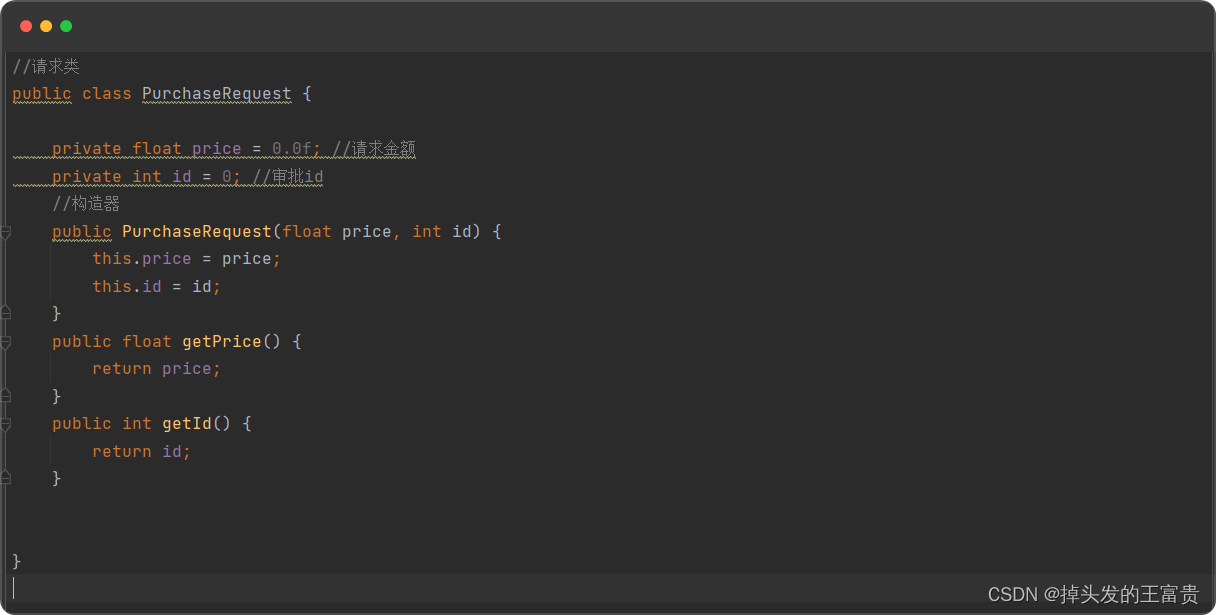

PurchaseRequest类，定义请求类

Approver类，定义同意审批接口

定义四个处理者

Client类

运行结果

🍪debug看源码

首先实例化了请求类和四个处理类

之后需要将各个审批级别的下一个设置好 (处理人构成环形:保证每个审批都有最终处理人 )

最后丢给任何人处理

都会找到最终处理人（佟校长）

🍪职责链模式在SpringMVC 框架应用的源码分析

1. SpringMVC-HandlerExecutionChain 类就使用到职责链模式

2. 代码分析+Debug 源码+说明

DispatcherServlet类

doDispatch（）方法

applyPreHandle（）方法

在 mappedHandler.applyPreHandle 内部 得到了 HandlerInterceptor interceptor调用了拦截器的 interceptor.preHandle

如果又没拦截到，则调用triggerAfterCompletion方法

最后调用afterCompletion方法

再回到doDispatch（）方法

他如果没有拿到，则调用mappedHandler.applyPostHandle 方法

mappedHandler.applyPostHandle 方法内部获取到拦截器，并调用拦截器的 interceptor.postHandle();

调来调去其实就是把这个类里面三个方法调用完了

5. 对源码总结
   （1）springmvc 请求的流程图中，执行了 拦截器相关方法 interceptor.preHandler 等等
   （2）在处理 SpringMvc 请求时，使用到职责链模式还使用到适配器模式
   （3）HandlerExecutionChain 主要负责的是请求拦截器的执行和请求处理,但是他本身不处理请求，只是将请求分配给链上注册处理器执行，这是职责链实现方式,减少职责链本身与处理逻辑之间的耦合,规范了处理流程
   （4）HandlerExecutionChain 维护了 HandlerInterceptor 的集合， 可以向其中注册相应的拦截器.

🍪职责链模式的注意事项和细节

1. 将请求和处理分开，实现解耦，提高系统的灵活性
2. 简化了对象，使对象不需要知道链的结构
3. 性能会受到影响，特别是在链比较长的时候，因此需控制链中最大节点数量，一般通过在 Handler 中设置一个最大节点数量，在 setNext()方法中判断是否已经超过阀值，超过则不允许该链建立，避免出现超长链无意识地破坏系统性能
4. 调试不方便。采用了类似递归的方式，调试时逻辑可能比较复杂
5. 最佳应用场景：有多个对象可以处理同一个请求时，比如：多级请求、请假/加薪等审批流程、Java Web 中 Tomcat
   对 Encoding 的处理、拦截器

资料参考：https://www.bilibili.com/video/BV1G4411c7N4

代码地址：https://gitee.com/WangFuGui-Ma/design-pattern/tree/master/design
