1.介绍

1.1.Prometheus是什么?

Prometheus（普罗米修斯）是一个最初在SoundCloud上构建的监控系统。自2012年成为社区开源项目，拥有非常活跃的开发人员和用户社区。为强调开源及独立维护，Prometheus于2016年加入云原生云计算基金会（CNCF），成为继Kubernetes之后的第二个托管项目。

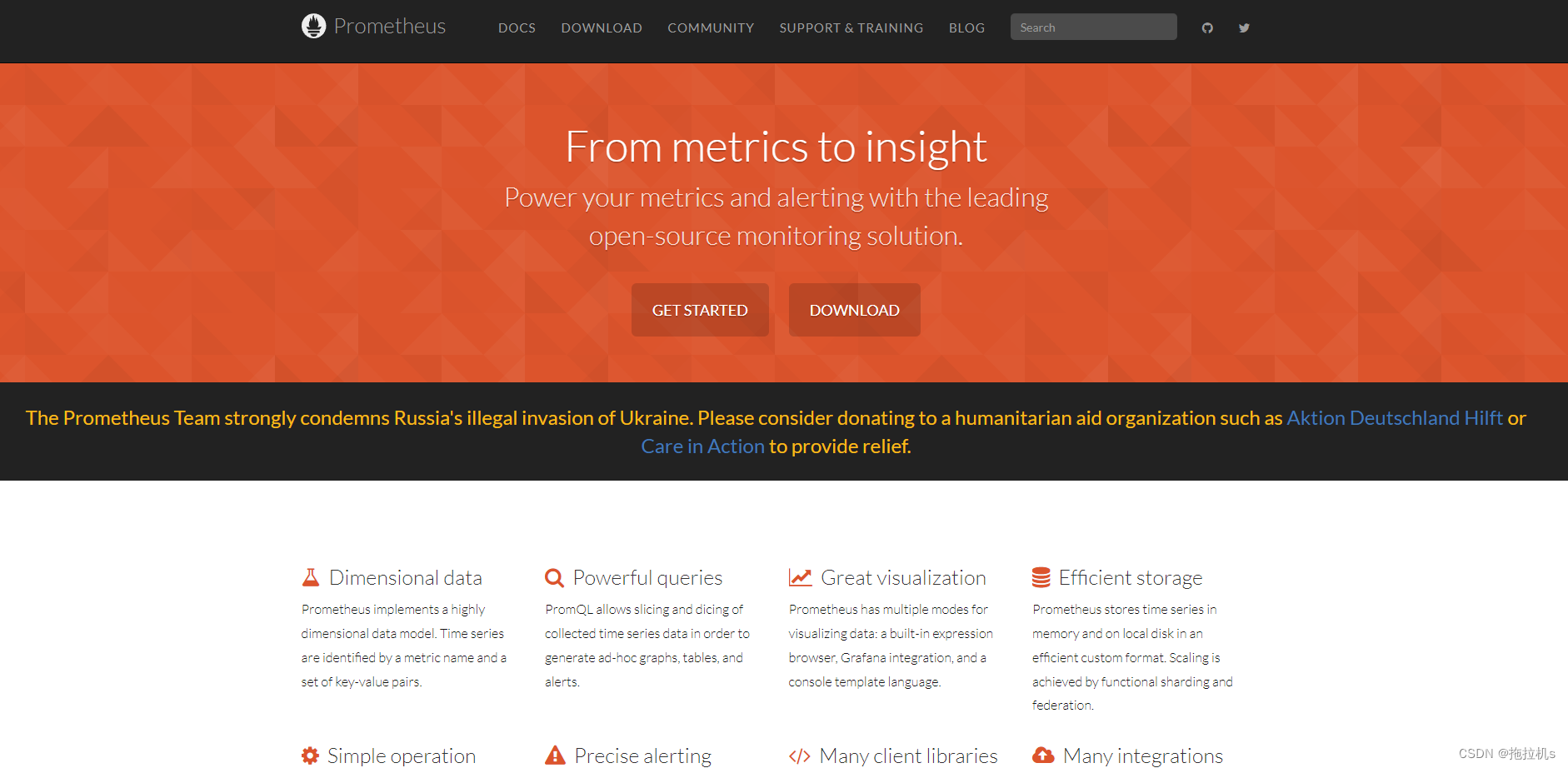

https://prometheus.io

https://github.com/prometheus

作为新一代的监控框架，Prometheus 具有以下特点：

• 多维数据模型：由度量名称和键值对标识的时间序列数据

• PromSQL：一种灵活的查询语言，可以利用多维数据完成复杂的查询

• 不依赖分布式存储，单个服务器节点可直接工作

• 基于HTTP的pull方式采集时间序列数据

• 推送时间序列数据通过PushGateway组件支持

• 通过服务发现或静态配置发现目标

• 多种图形模式及仪表盘支持

Prometheus适用于以机器为中心的监控以及高度动态面向服务架构的监控。

1.2.Grafana是什么？

Grafana是一个开源的度量分析和可视化系统。

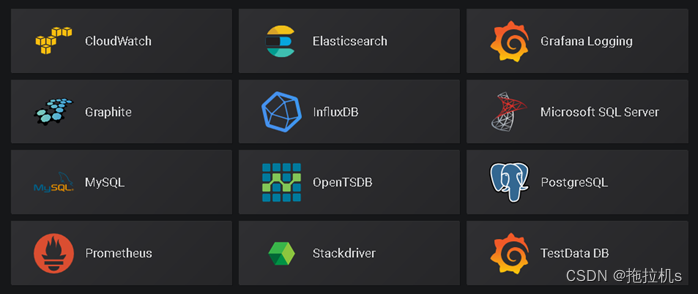

Grafana支持查询普罗米修斯。自Grafana 2.5.0（2015-10-28）以来，包含了Prometheus的Grafana数据源。

https://grafana.com/grafana/download

从Grafana.com导入预先构建的仪表板。

Grafana.com维护着一组共享仪表板 ，可以下载并与Grafana的独立实例一起使用。

https://grafana.com/dashboards/9276

简单来说：Grafana提供了比Prometheus更加友好美观的展示界面

2.前期准备

依赖：JDK1.8

安装包：

组件	说明
prometheus-2.39.1.windows-amd64	监控server端，用于汇总展示各收集器的资源情况（界面丑）
windows_exporter-0.20.0-386	windows资源收集器，将宿主机的资源情况汇报给server端
blackbox_exporter-0.18.0.windows-amd64	黑盒收集器，可配置tcp监听和http监听
grafana-8.1.2.windows-amd64	度量分析可视化系统，仪表盘多，替换prometheus默认展示界面

3.部署配置Prometheus

• 在全英文路径下解压prometheus-2.39.1.windows-amd64.zip

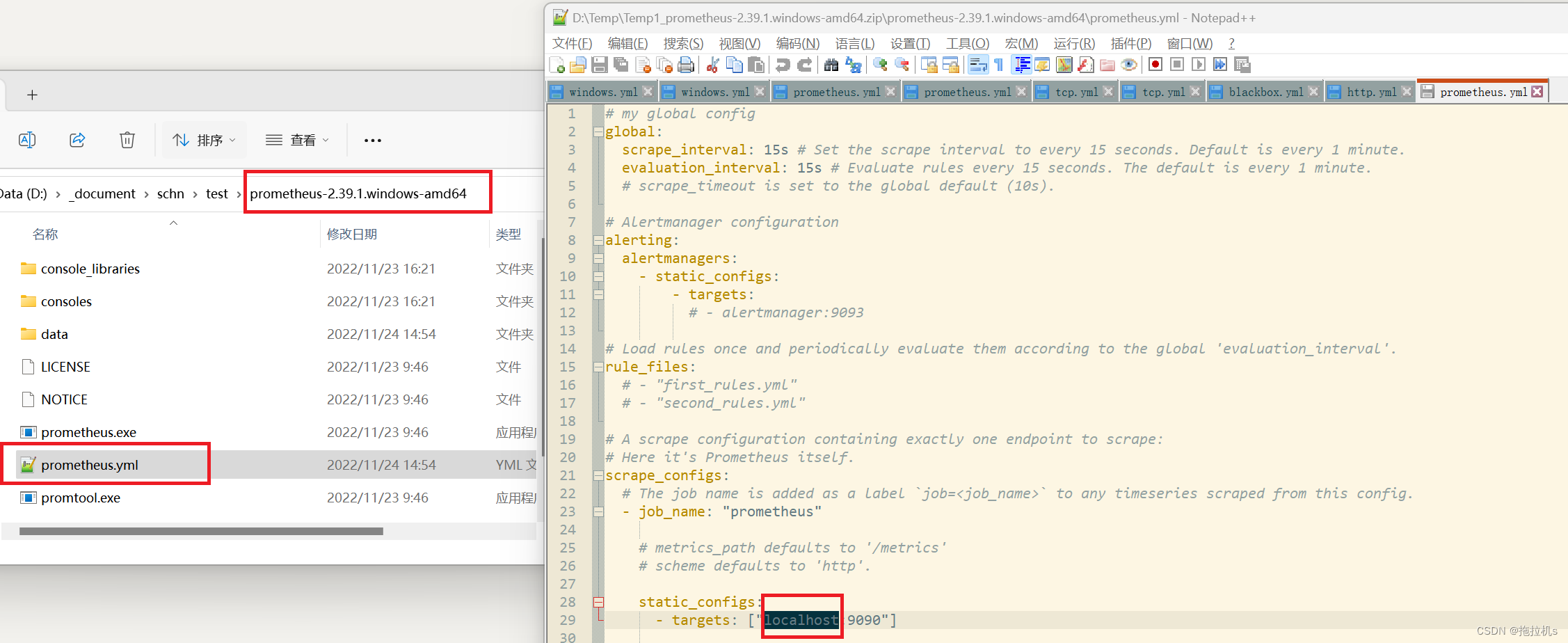

• 修改prometheus.yml，将localhost改为127.0.0.1，避免出现莫名其妙的问题（其它涉及到localhost的配置，也是改为127.0.0.1）

• 双击prometheus.exe启动prometheus，任务栏会新增一个黑窗口（不要关闭）

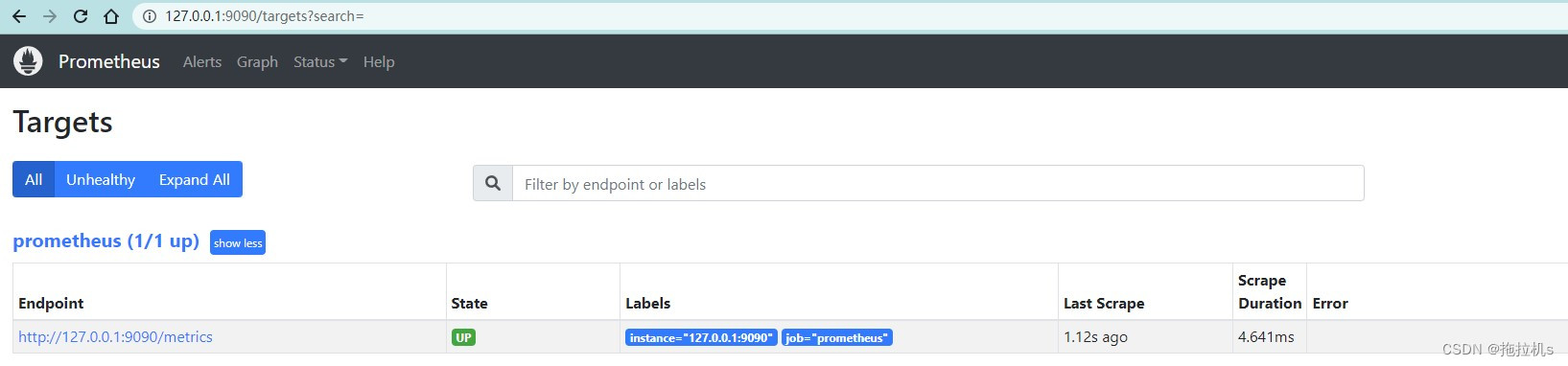

• 浏览器打开http://127.0.0.1:9090/targets，prometheus状态为up，出现如下界面即成功

4.部署配置windows资源采集器

• 用管理员身份运行windows_exporter-0.20.0-386.msi，运行成功后服务中可以看到windows_exporter服务

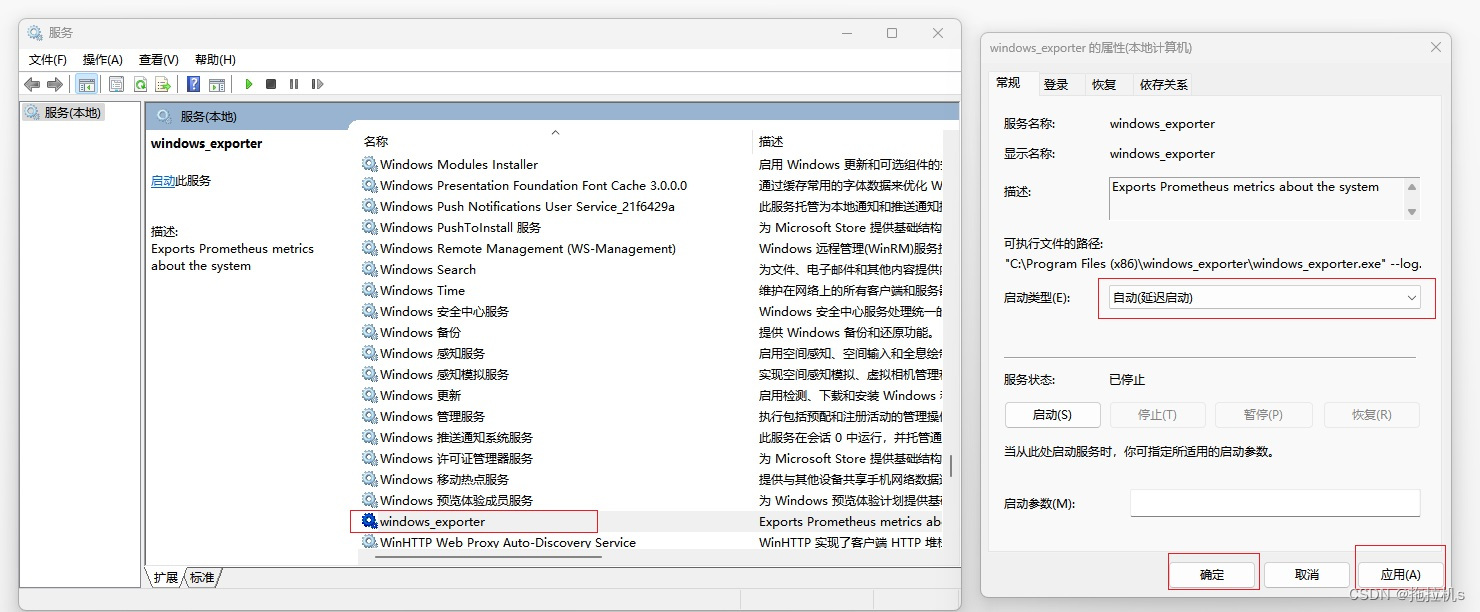

• 将服务状态改为“自动（延迟启动）”

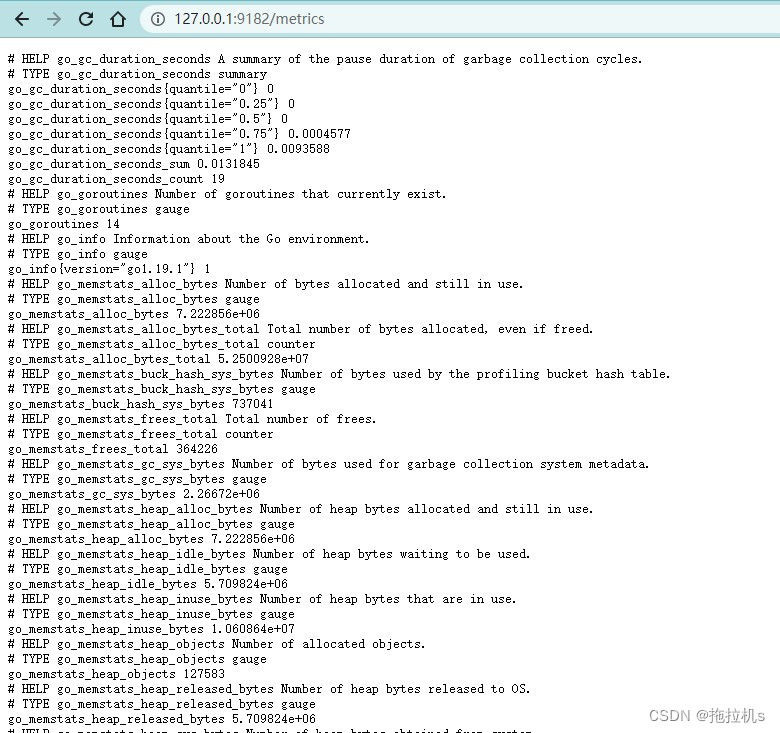

• 浏览器访问http://127.0.0.1:9182/metrics，看到如下界面成功

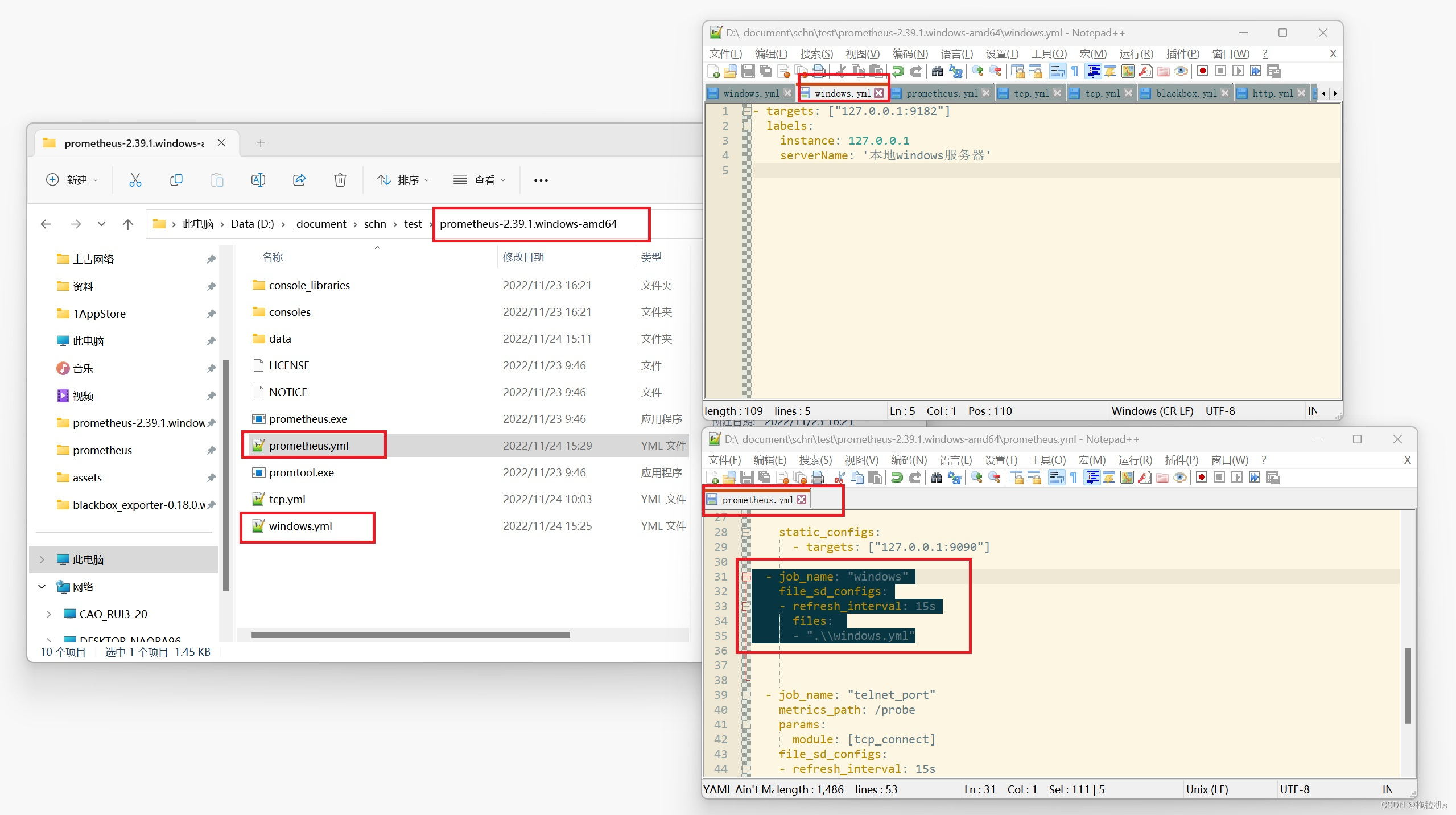

• 在prometheus端配置windows_exporter采集器地址，在prometheus.yml同级目录新建windows.yml

• windows.yml输入如下内容 （注意缩进）

  - targets: ["127.0.0.1:9182"]
    labels:
      instance: 127.0.0.1
      serverName: '本地windows服务器'


• prometheus.yml中添加如下内容 （注意缩进）

    - job_name: "windows"
      file_sd_configs:
      - refresh_interval: 15s
        files:
        - ".\\windows.yml"

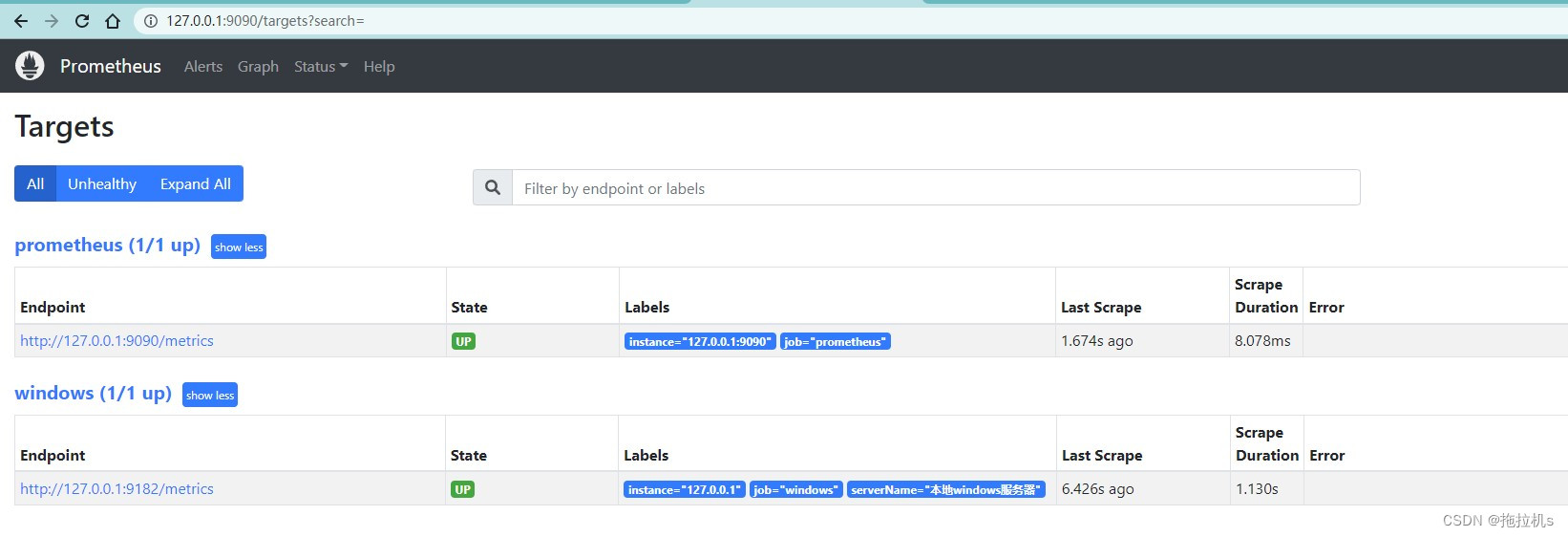

• 重启prometheus端，打开http://127.0.0.1:9090/targets，windows状态为up即成功

5.部署配置黑盒采集器

• 在全英文路径下解压blackbox_exporter-0.18.0.windows-amd64.zip，双击blackbox_exporter.exe，任务栏会新增一个黑窗口（不要关闭）

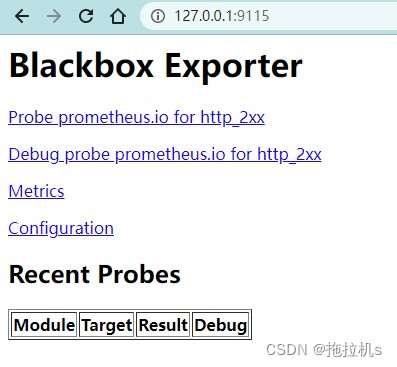

• 浏览器访问http://127.0.0.1:9115，看到如下界面成功

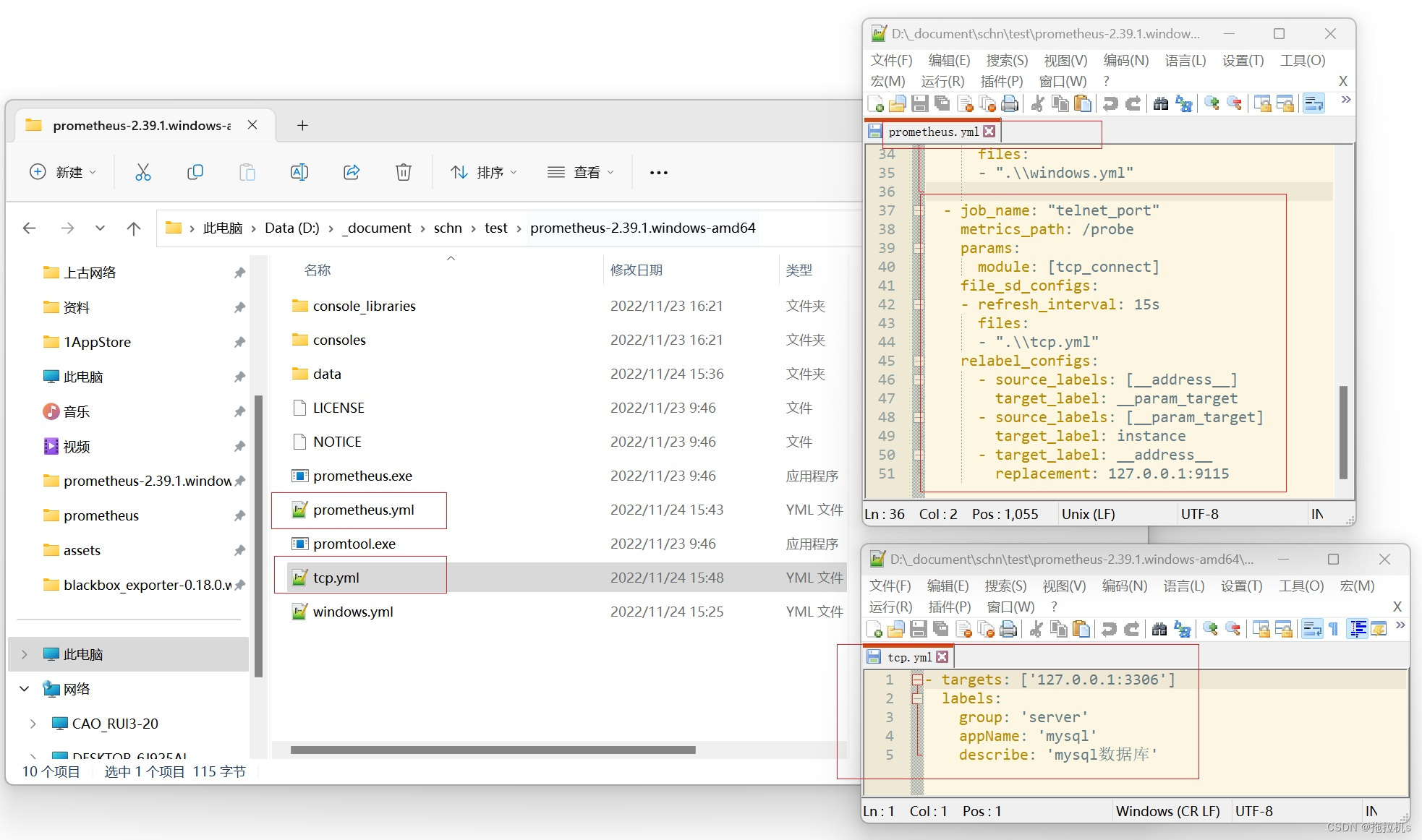

• 在prometheus端配置blackbox_exporter采集器地址，在prometheus.yml同级目录新建tcp.yml

• tcp.yml输入如下内容 （注意缩进）

  - targets: ['127.0.0.1:3306']
    labels:
      group: 'app'
      appName: 'mysql'
      describe: 'mysql数据库'


  这里以采集mysql端口存活情况为例，我本机已提前启动mysql服务，端口3306，生产环境配置成具体服务即可，其中group取值app为中间件，group取值server为微服务，具体效果见最后一张图

• prometheus.yml中添加如下内容 （注意缩进）

    - job_name: "telnet_port"
      metrics_path: /probe
      params:
        module: [tcp_connect]
      file_sd_configs:
      - refresh_interval: 15s
        files:
        - ".\\tcp.yml"
      relabel_configs:
        - source_labels: [__address__]
          target_label: __param_target
        - source_labels: [__param_target]
          target_label: instance
        - target_label: __address__
          replacement: 127.0.0.1:9115

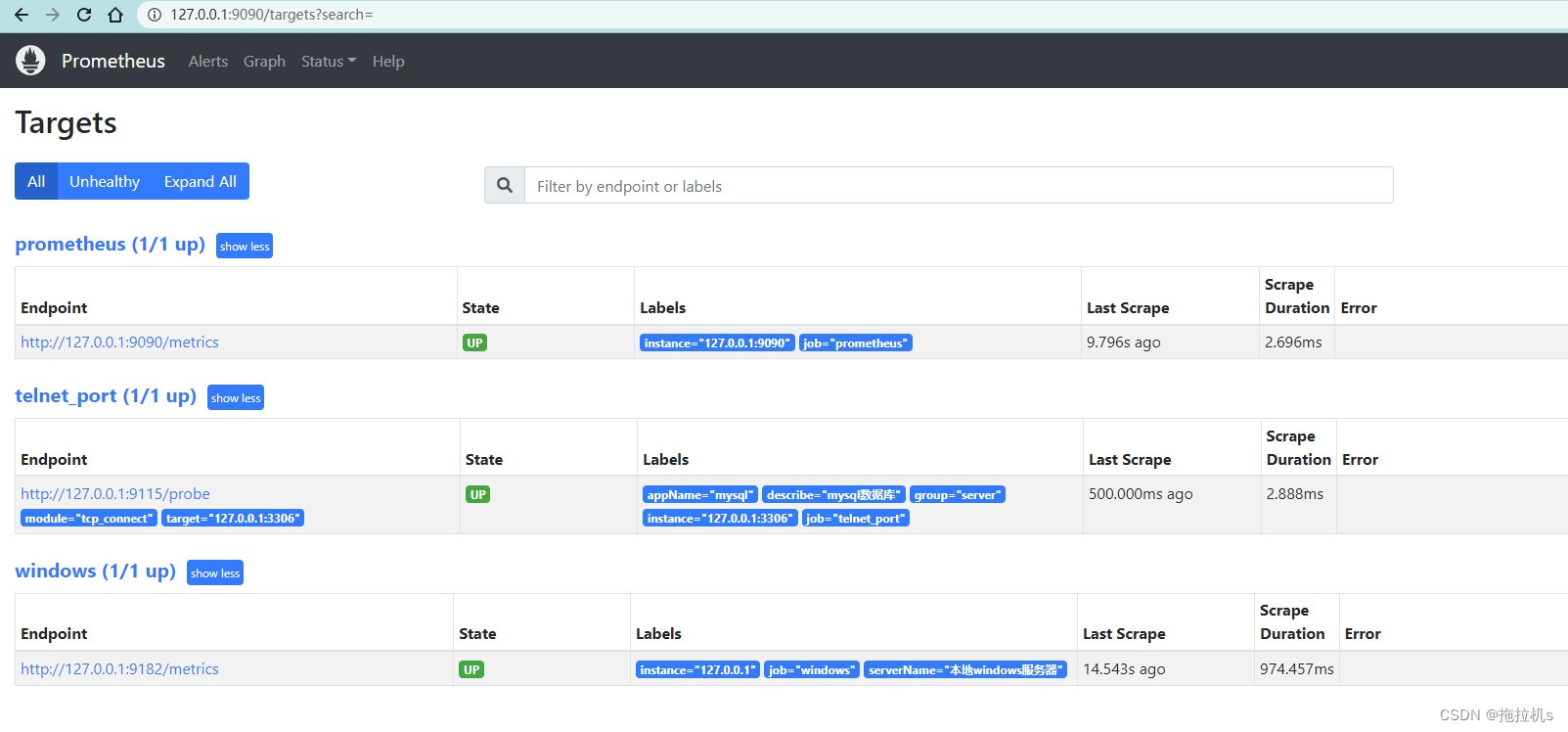

• 重启prometheus端，打开http://127.0.0.1:9090/targets，telnet_port状态为up即成功

6.部署配置Grafana

可以看到prometheus的默认界面比较单一，可看到的关键资源信息不多，下面使用Grafana展示具体资源状况

• 在全英文路径下解压grafana-8.1.2.windows-amd64.zip，双击bin目录下grafana-server.exe，任务栏会新增一个黑窗户（不要关闭）

• 浏览器打开http://127.0.0.1:3000（默认账号密码都是admin）

• 创建数据源，关联prometheus端

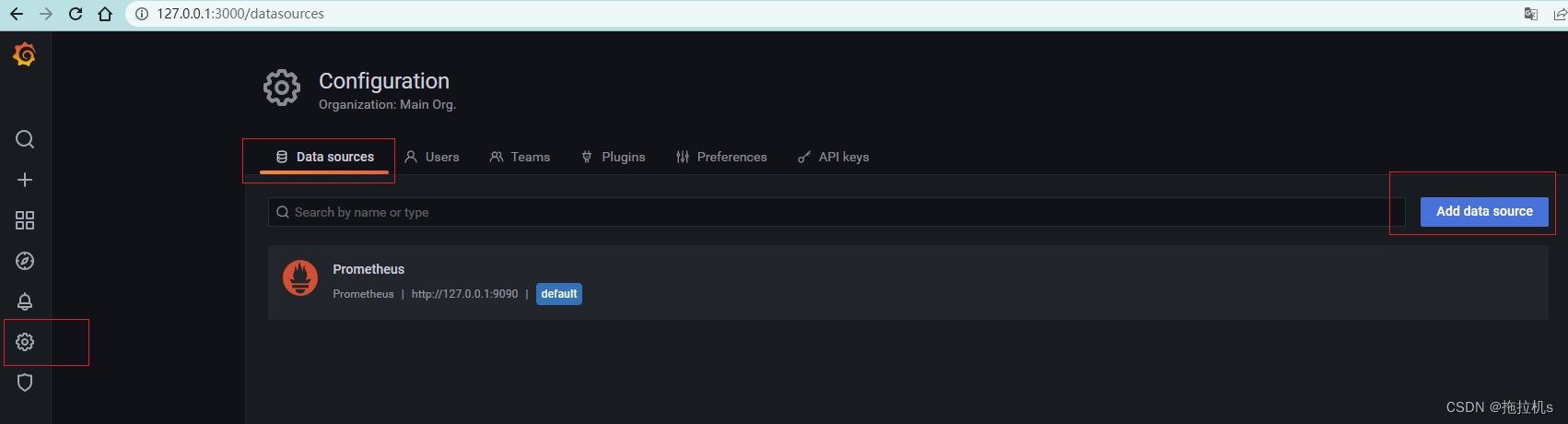

  1、点击设置（小齿轮），选择Data sources

  2、点击Add data source，选择Prometheus



  3、全部使用默认配置， 这里一定要将localhost改为127.0.0.1，下拉，点击Save & test


• 导入仪表盘

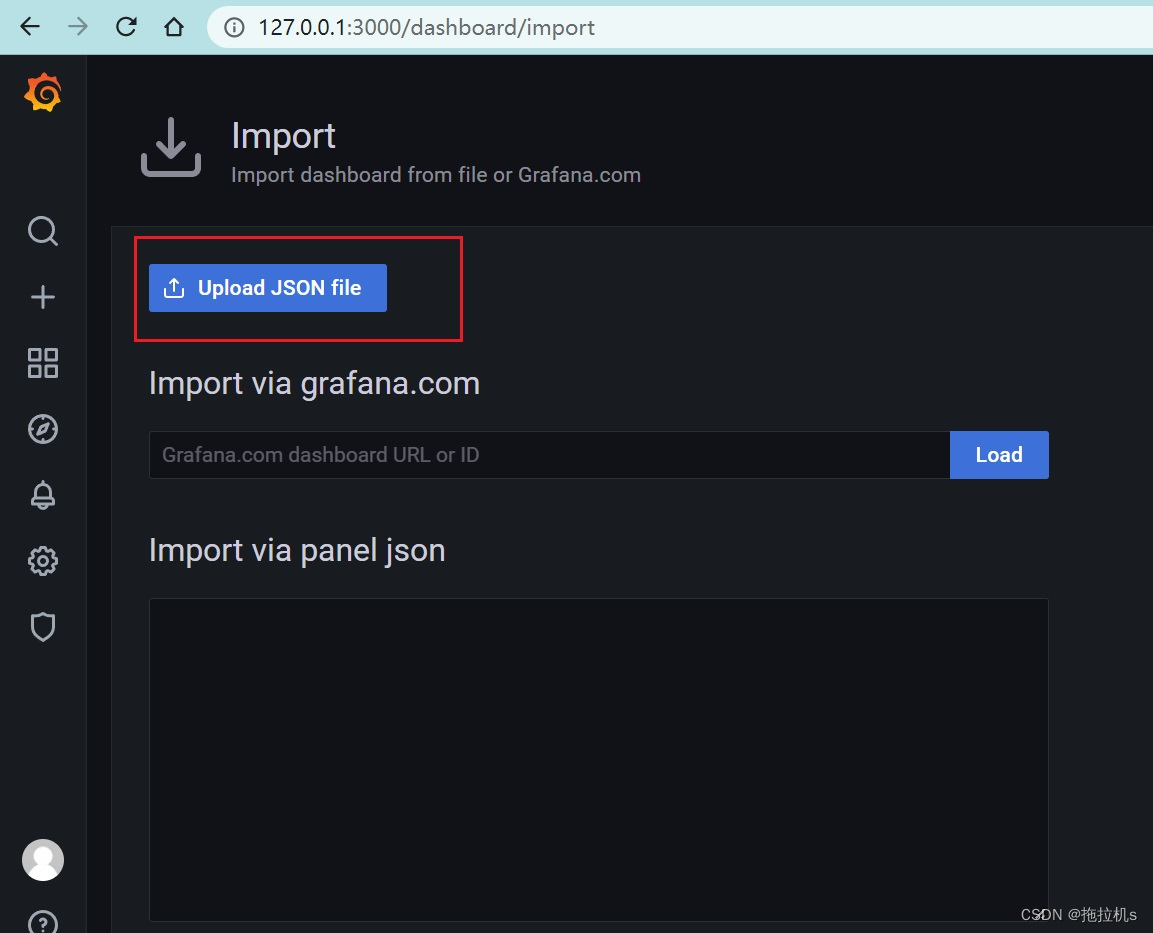

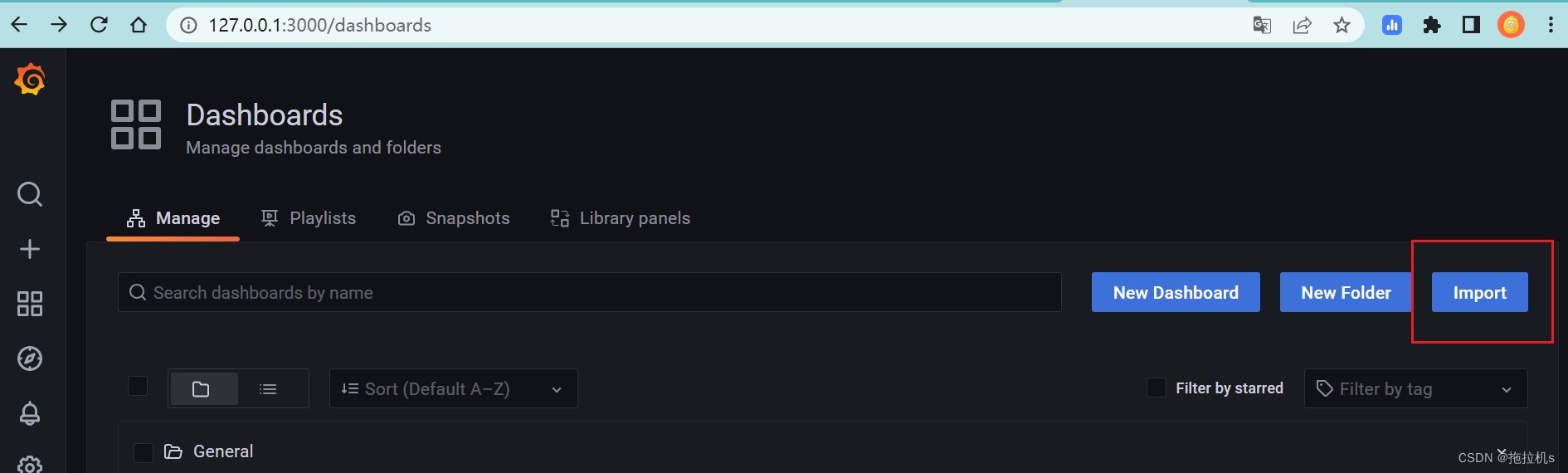

  1、打开Dashboards-Manage，点击import



  2、点击Upload JSON file，上传仪表盘json文件，一次上传一个，选择模板，点击import

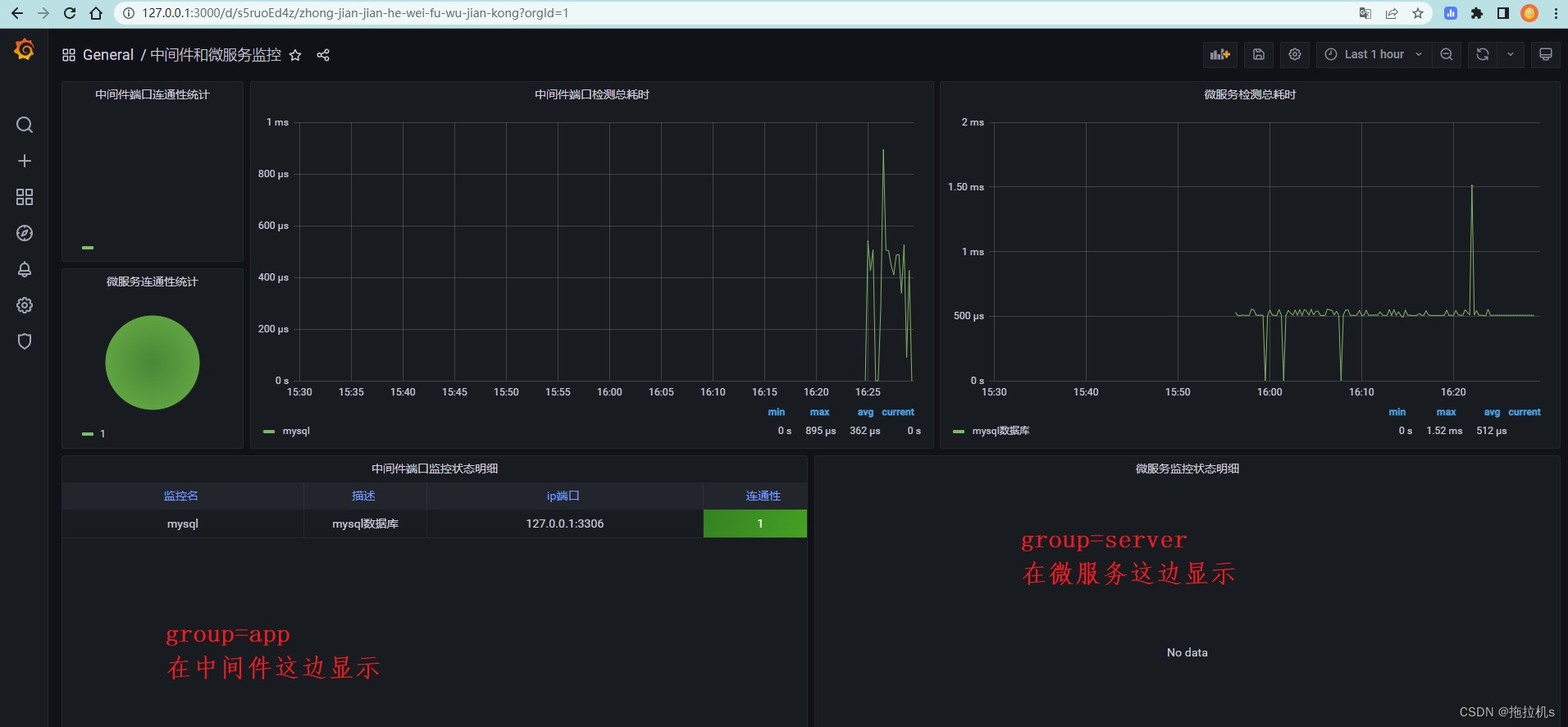

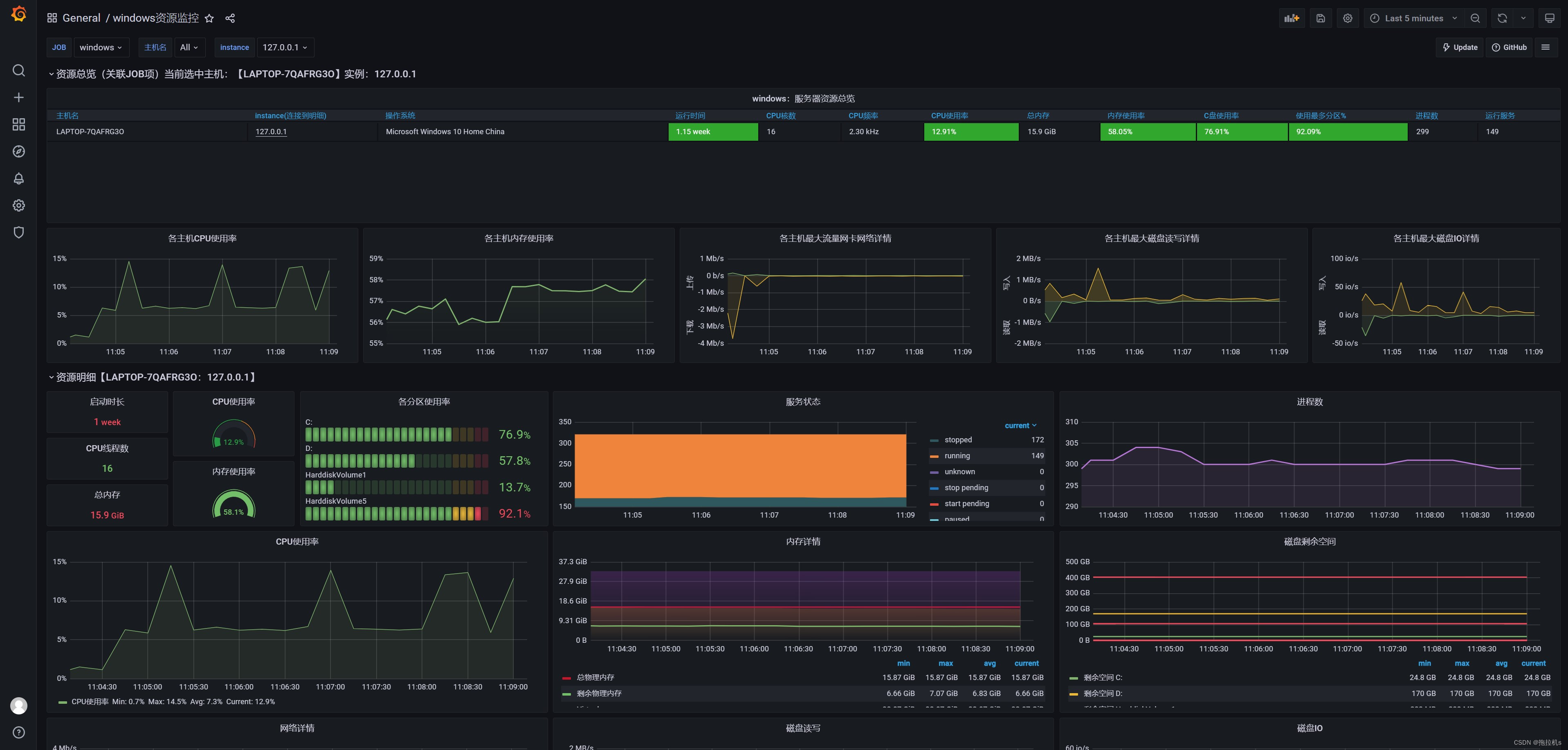

• 打开Dashboards，这里已经添加了[windows资源监控]、[中间件和微服务监控]，两个仪表盘，选择对应的打开详情如下

完结！！！

如需仪表盘JSON模板请留言
