LIN自动寻址指令及原理(基于Bus shunt)

自动寻址的必要性

    随着近几年LED技术的发展,车灯除了广泛应用在常规的汽车内外照明领域,还越来越多地应用在了舒适及个性化领域,如车内氛围灯。目前很多中高端车型已经采用了车内氛围灯,可以通过车、环境以及乘车人员的喜好来调节其亮度及颜色,以提高驾驶者及车内人员的舒适度。由于车内氛围灯从节点常常布置在车内多个位置,这些从节点通过LIN总线与车身BCM相连接。一般来说,不同位置的LIN从节点,其从节点地址是固定的,为了防止各环节出现异常,常常要在设计和生产等环节做大量的工作。在子节点较少的情况下,无论是设计还是生产还比较容易管理,但在氛围灯这种可能有几十个 从节点 的LIN网络中,如果采用传统的防错方法来保证不同地址的子节点安装在其对应的位置,那么对于产品设计和生产过程都会造成极大的资源浪费。

LIN从节点连接方式

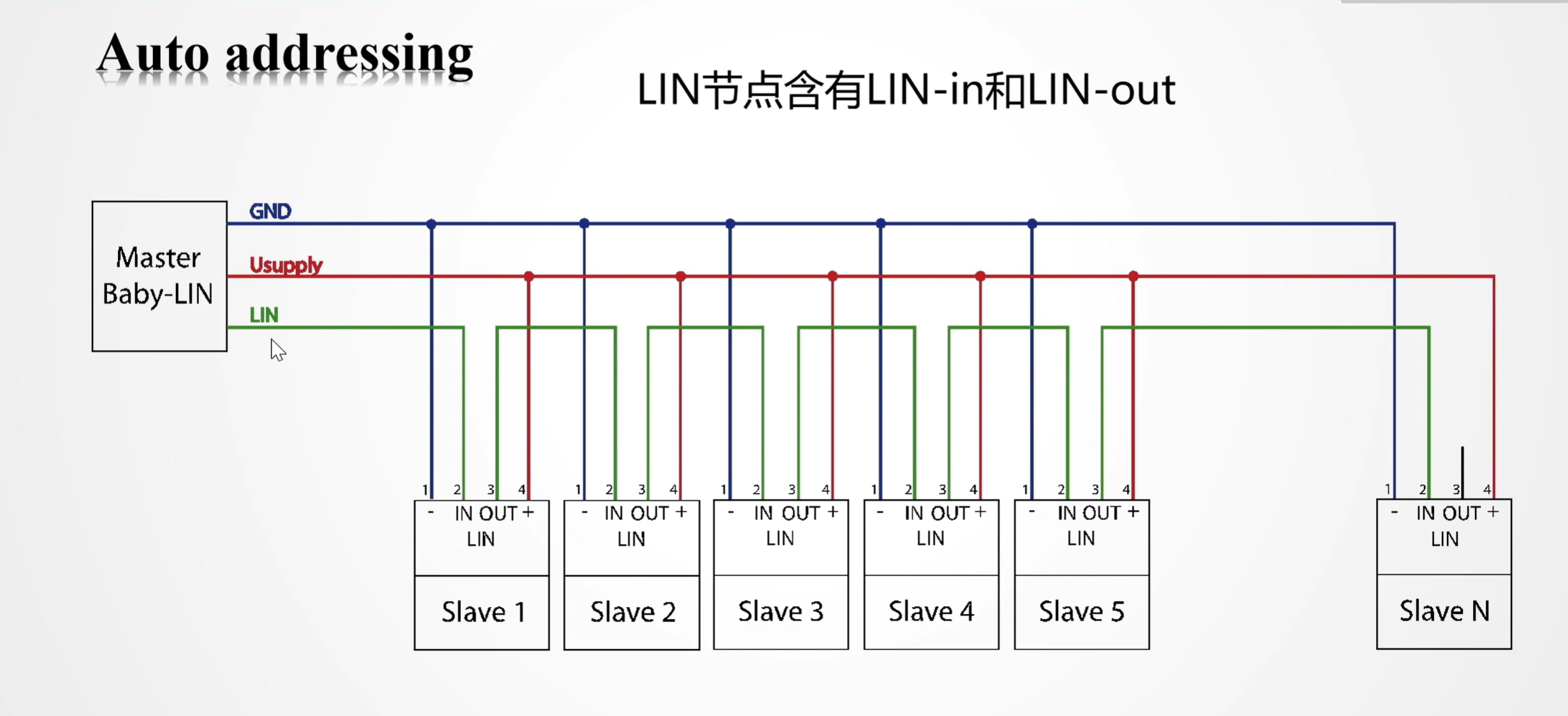

    为了实现LIN自动寻址技术,采用了一种不同于传统LIN的连接方式,从下图的系统连接示意图中有清晰的体现。为了满足LIN自动寻址需求,在芯片方面增加了几个方面的硬件:LIN_IN和LIN_OUT双管脚(非传统单管脚),LIN_IN和LIN_OUT之间的存在采样电阻(Rshunt),可以切换的上拉电阻,2mA的上拉电流源以及采样电阻(Rshunt)上的采样电路。这种总线系统中的从机必须作为菊花链被连接。
节点以菊花链方式连接

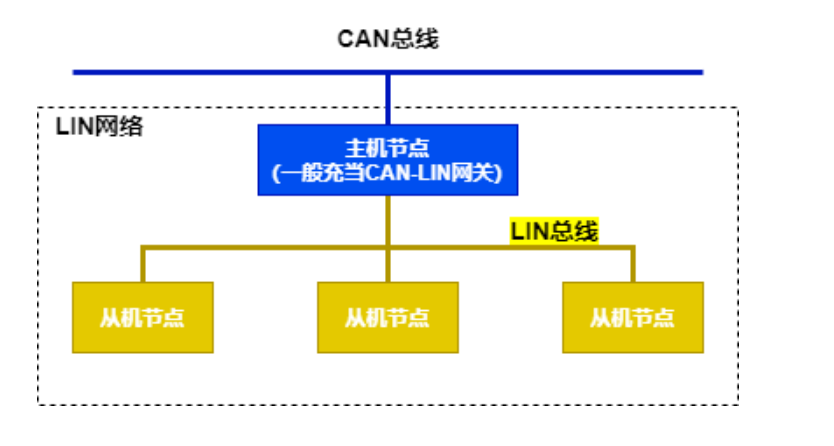

传统连接方式

LIN节点传统连接方式

LIN自动寻址原理

在这里插入图片描述

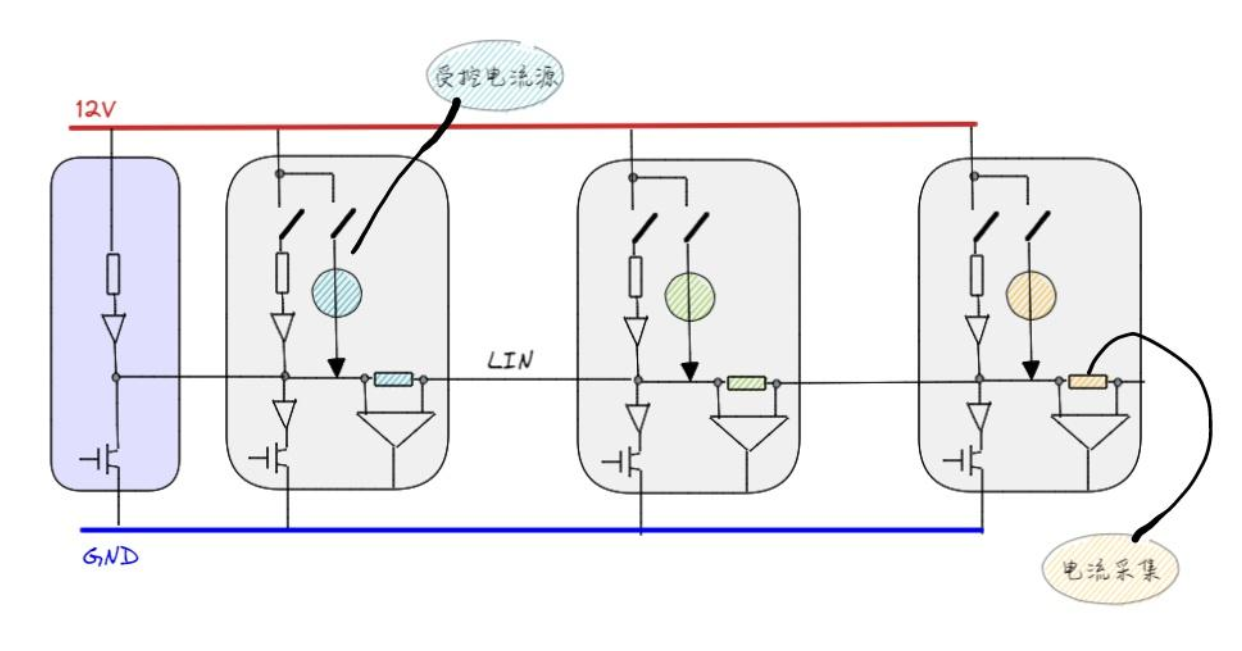

    LIN从节点以菊花链的形式连接,每个从节点都有可控的电流源向LIN总线注入电流,同时每个节点可以采集自己内部LIN总线上的电流。在LIN从节点自动寻址期间,所有注入LIN总线的电流在LIN总线上逐渐汇集,最远端节点采集的电流永远是"最小"的。每次迭代仅识别出最远端节点,并进行学习, 迭代结束后,将这个已完成学习的从节点从LIN总线上暂时性地排除,下一次迭代再识别出本次的最远端节点,最终完成所有从节点的自学习。

    “LIN BUS Shunt Slave Node Position Detection” 是一种LIN自动寻址策略,该策略采用迭代的方法,即:“多次迭代,由远及近,每次一个”。

LIN Master寻址命令流程


LIN指令

  1. 第一步:通过指令(NAD=0x7F)广播初始化LIN总线需要自动分配地址的所有设备,进行自动寻址模式。
  2. 第二步:进行分配地址,有N个需要分配的模块,该条命令就执行N次。
  3. 第三步:通过指令(NAD=0x7F)广播所有设备对NAD地址进行保存。
  4. 第四步:分配NAD完成,退出自动寻址,转为普通模式,使用New NAD。

命令解析SNPD sub function


指令解析

    自动寻址采用节点配置(SID:B5)诊断命令来完成寻址,sub function功能定义如图所示。

命令解析SNPD Method

LIN自动寻址方式主要有两种(如下图所示):


在这里插入图片描述

Diasy Chain

Daisy Chain

从最近端开始分配NAD

在这里插入图片描述

从最远端开始分配NAD

总结:

SNPD方法SNPD方法ID公司
外部接线菊花链(Extra wire daisy chain)0x01NXP恩智浦半导体(以前的菲利浦)
总线分流法(Bus shunt method)0x02Elmos Semiconductor
LIN Switch Method0x03NXP
Low’R auto-addressing0x04Hartzsch
Bus Shunt Method 20xF1Elmos
Bus direction method0xF2Infineon
保留0xFF还不确定

更多的自动寻址方法

    在ISO 17987-3的信息附录C中,为不同的自动寻址方法分配了id的方式和标准可以访问官网 https://www.lin-cia.org/ 进行查询
