EtherCAT xml配置文件编写和DSP程序适配，以 ET1100与DSP28335为例（2）

目的：
TwinCAT3 主站发送（28335接收 ） speed torque 2个 模拟量 （xml文件中：RxPdo ）
此部分仍然是 xml文件中 RxPdo 的编写。
RxPdo 中增加 2个 模拟量（未做说明，均为 左图，上图 为 修改前；右图下图为修改后）

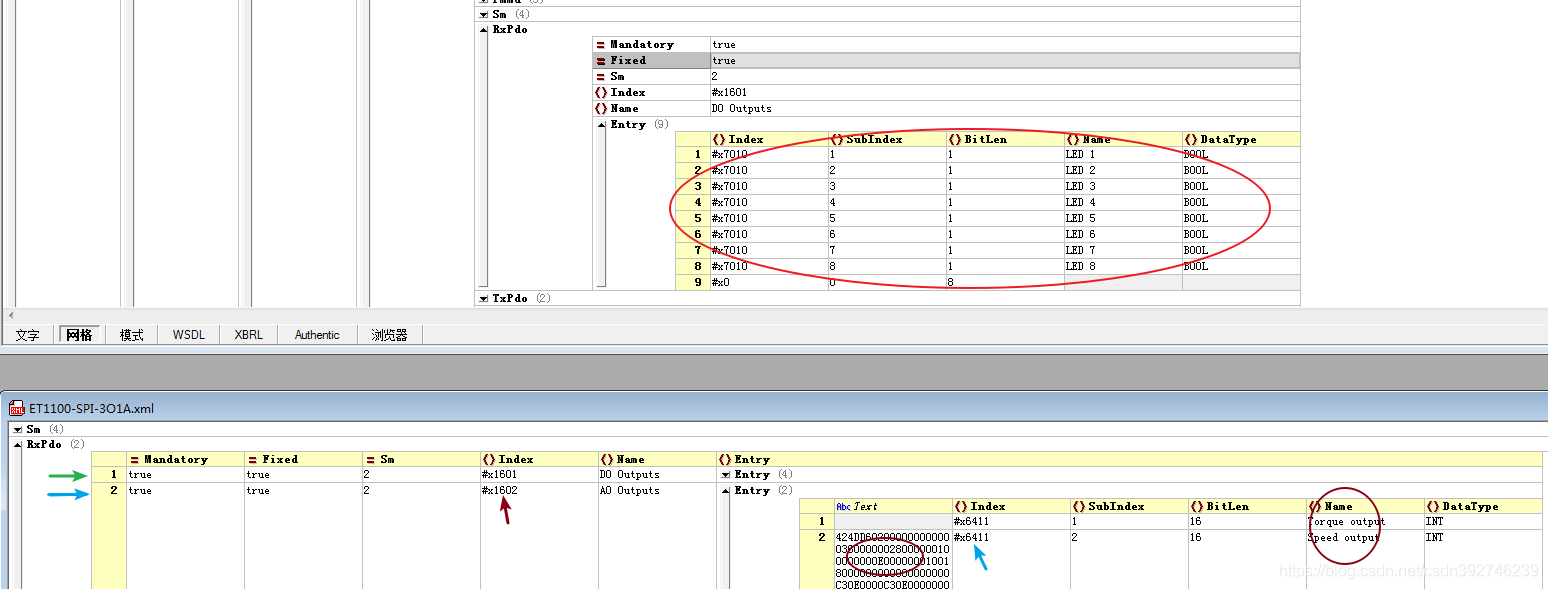

位置1
ethercatinfo --> descriptions --> devices --> device --> RxPdo
大红圈= 绿色箭头所指
左棕圈 text 内容可以删除，右棕圈 为 模拟量 name
左 蓝色箭头 所指 即为要增加的 输出模拟量
棕色箭头 为#x1602 蓝色箭头为#x6411 均为 RxPdo的索引范围为，这两个索引 为新增加。

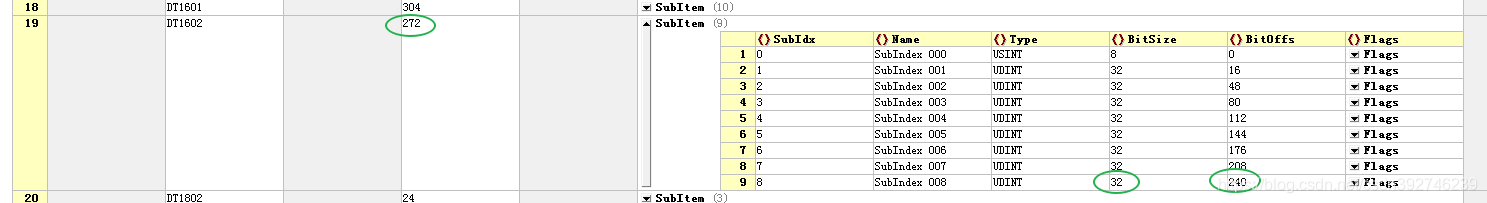

位置2
增加 datatype DT1602
ethercatinfo --> descriptions --> devices --> device --> profile --> dictionary --> datatypes --> datatype --> DT1602

参考DT1A02，在DT1601下面添加DT1602
绿圈 272=240+32. 这里1602 包含8个 16为变量，我们只是用了 其中的2个。
el9800appl.h

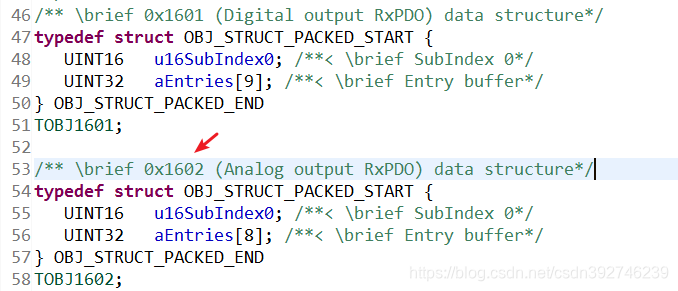

程序位置 1
增加 TOBJ1602 结构体

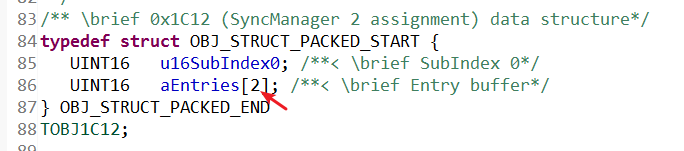

程序2
增加

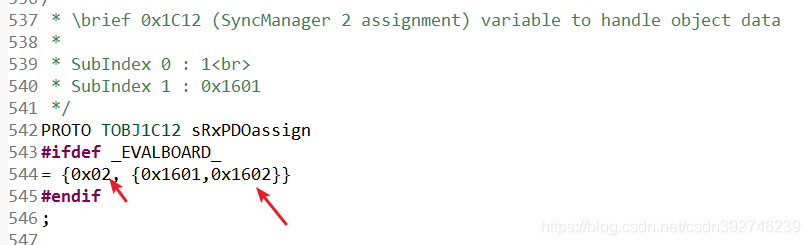

1C12 包含 1601 和1602 ，增加了1602，所以 红箭头指处 为 2

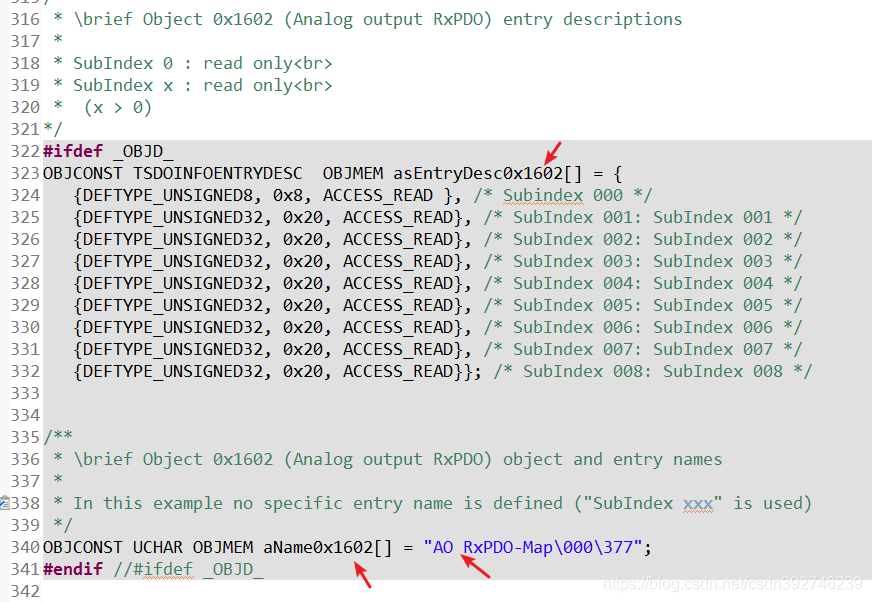

程序3
增加
注意红箭头处更改

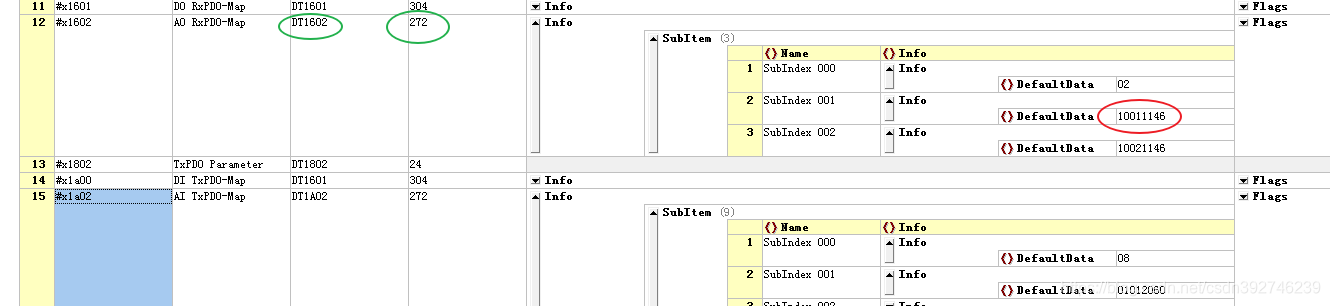

位置3
增加object #x1602
ethercatinfo --> descriptions --> devices --> device --> profile --> dictionary --> objectss --> object --> #x1602
参考#x1a02，在#x1601下面 增加#x1602
红圈 10011146 含义：
10 ： 16bit
01： 第一个
1146： 6411 倒写 6411为下一个增加的索引。这里无需部位。

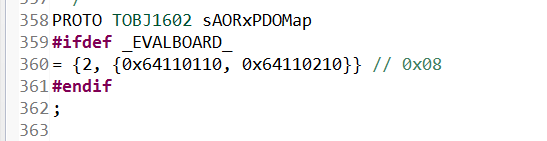

程序4
增加

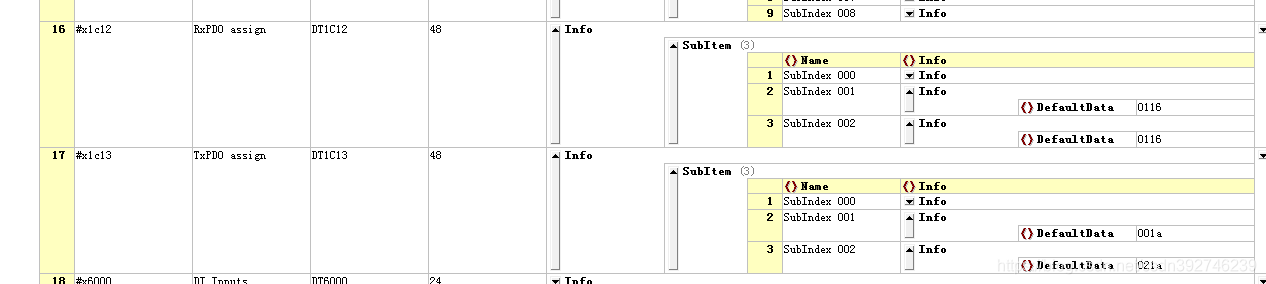

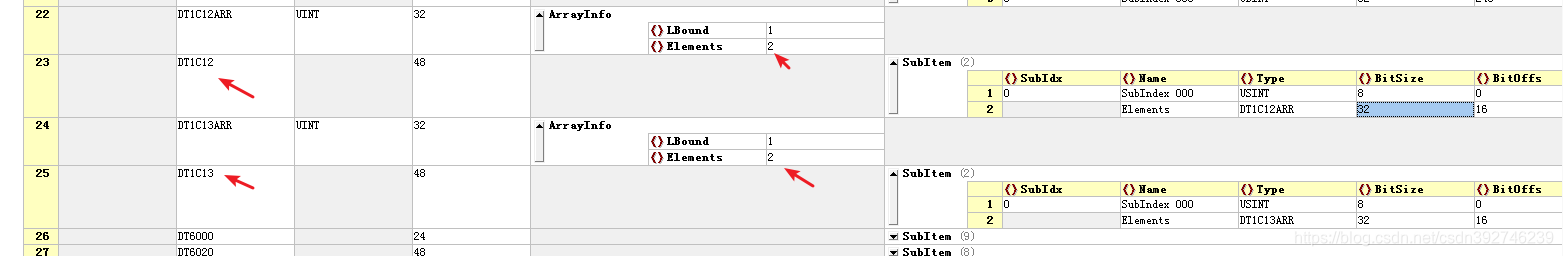

1c12 datatype

1c12 object

更改：

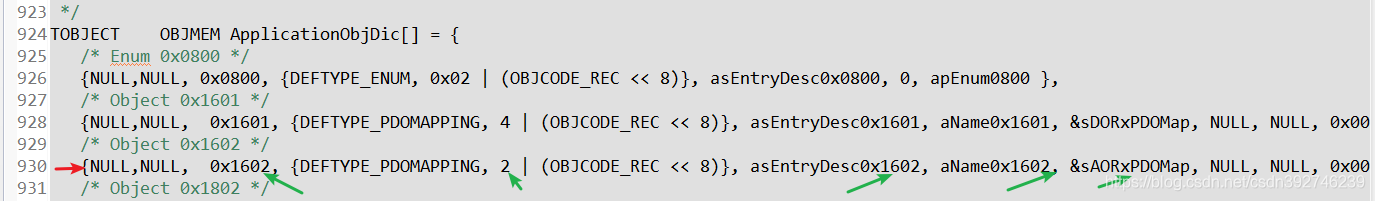

程序6:
增加

至此增加 #x1602 的xml文件和dsp28335 程序 完毕。

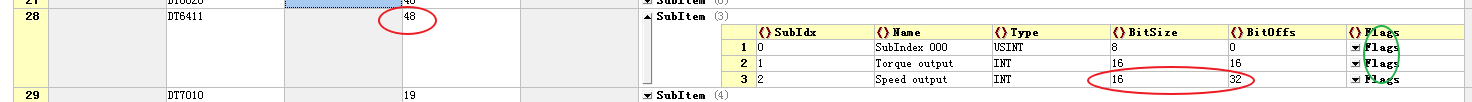

位置4
增加datatype DT6411
ethercatinfo --> descriptions --> devices --> device --> profile --> dictionary --> datatypes --> datatype --> DT6411
参考DT6020，增加DT6411
注意红圈间的关系，绿圈不用动。

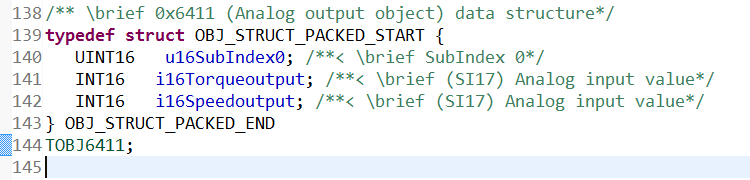

程序1
增加

参考6020，增加 6411，注意变量名称

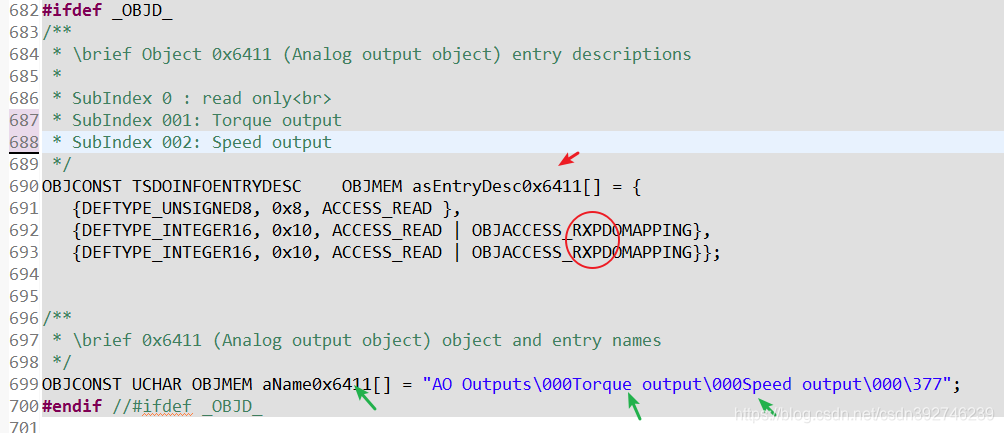

程序2
标记处做好相应更改
程序3
增加

位置5
增加object #x6411
ethercatinfo --> descriptions --> devices --> device --> profile --> dictionary --> objectss --> object --> #x6411
参考#x6020，增加#x6411,
注意绿圈中的name 和数值 与 dstatype中 6411 相等即可。

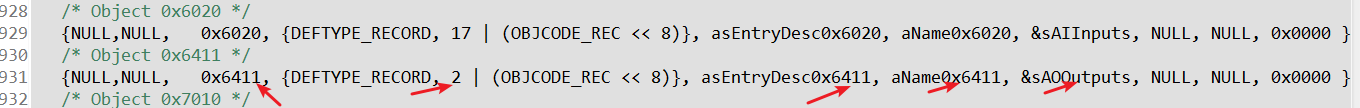

程序4
参考 6020 增加 6411

至此，6411相关xml 及.h文件中，更改完毕。
最后，更改 main.c中的程序：

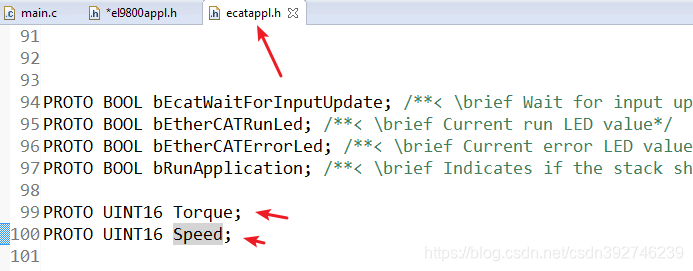

程序1：
ecatappl.h 中增加两个全局变量
PROTO UINT16 Torque;
PROTO UINT16 Speed;
程序2：
main.c中，增加

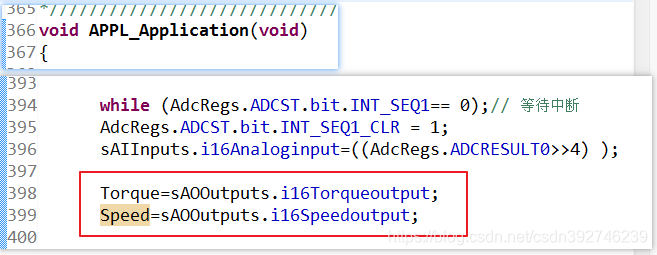

程序3：
增加红框内容

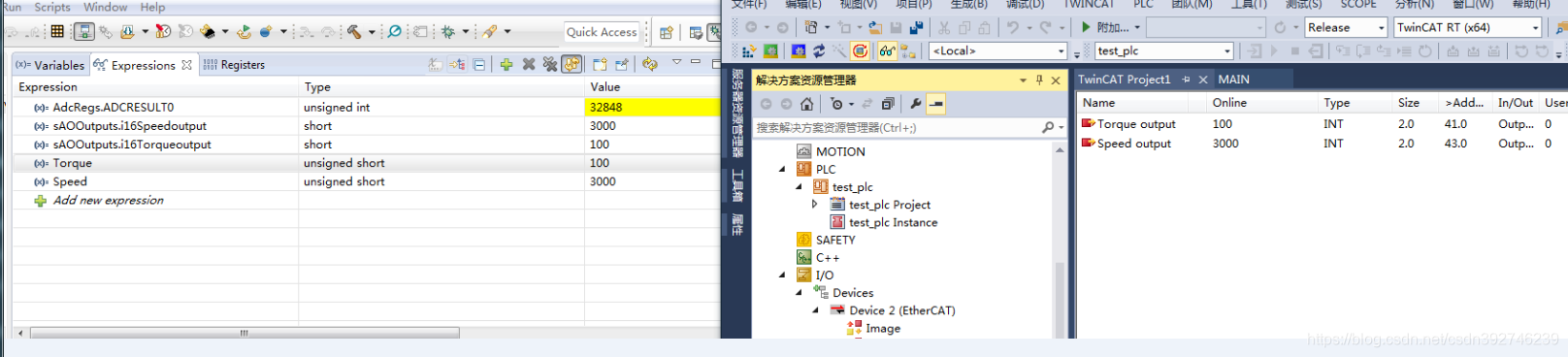

至此，完成 Torque，Speed 两个模拟量的添加。即可通过TwinCAT3 发送指令到28335中，效果如图：
在twincat3中 编辑torque speed 的值，dsp中即可实时显示。

RxPdo，相关更改，全部结束。
