网络拓扑结构和OSI参考模型

网络拓扑结构

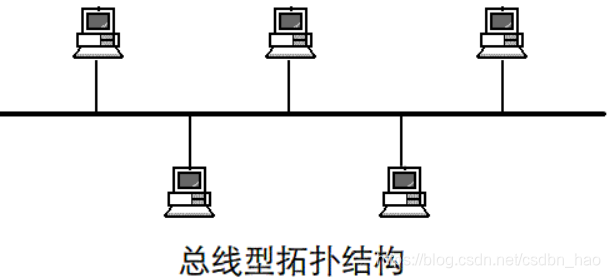

1、总线型结构
总线型结构是将网络中的所有设备通过相应的硬件接口直接连接到公共总线上，结点之间按广播方式通信，一个结点发出的信息，总线上的其它结点均可“收听”到。 拓扑结构优点：结构简单布线容易、可靠性较高，易于扩充，节点的故障会殃及系统，是局域网常采用的拓扑结构,总线型结构的图:
总线型结构就像一张树叶,有一条主干线,主干线上面由很多分支.
缺点：所有的数据都需经过总线传送，总线成为整个网络的瓶颈；出现故障诊断较为困难。另外，由于信道共享，连接的节点不宜过多，总线自身的故障可以导致系统的崩溃。最著名的总线型结构结构是以太网（Ethernet）。

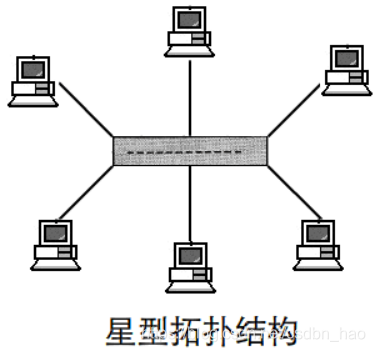

2、星型结构
星型结构是一种以中央节点为中心，把若干外围节点连接起来的辐射式互联结构。这种结构适用于局域网，特别是近年来连接的局域网大都采用这种连接方式。这种连接方式以双绞线或同轴电缆作连接线路。
优点：结构简单、容易实现、便于管理，通常以集线器（Hub）作为中央节点，便于网络维护和网络管理。
缺点：中心结点是全网络的可靠瓶颈，中心结点出现故障会导致网络的瘫痪。

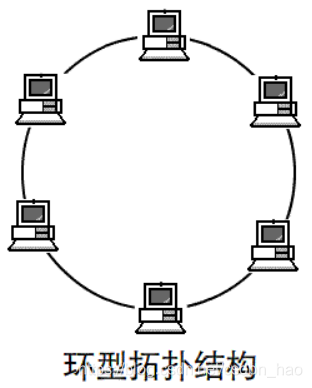

3、环形结构
环形结构各结点通过通信线路组成闭合回路，环中数据只能单向传输，信息在每台设备上的延时时间是固定的。特别适合实
