制图工具（10）河流流向分析计算

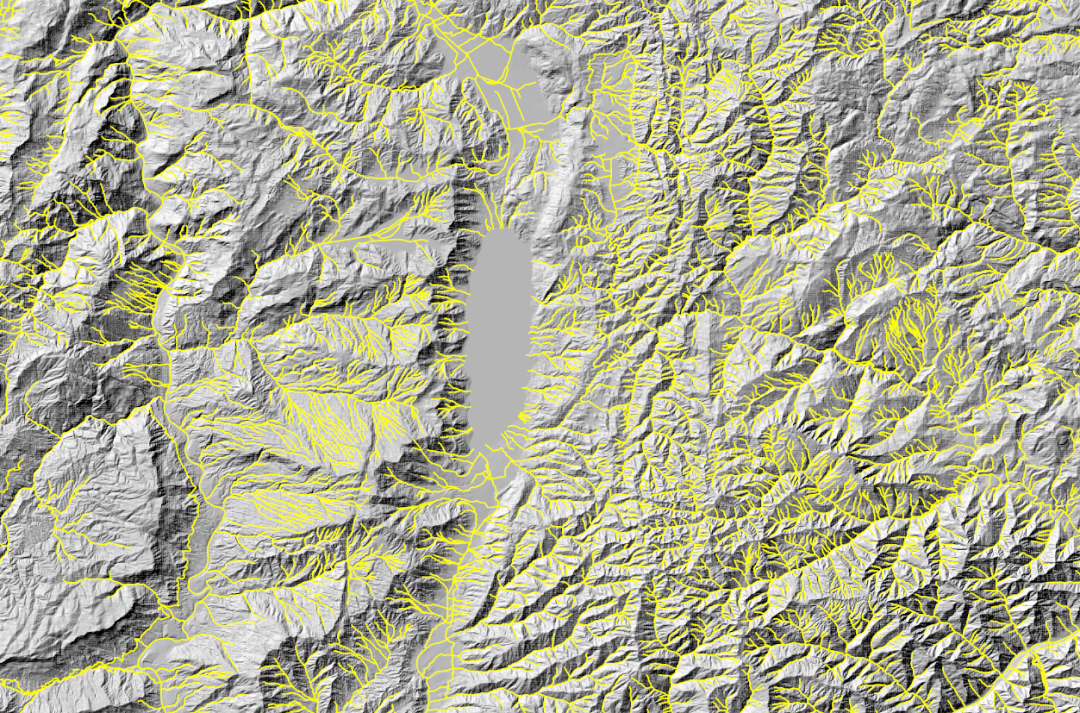

        加载河流（水系线）数据，其数据分布和形态一般如下图所示：

一、需求背景

        在【制图工具（8）河流连通性检查】工具中，我们给出了河流流向错误的检查方法，并在河流流向错误的地方输出位置点和错误类型。相比于最原始的逐条人工检查，已经进步到辅助定位错误的位置和类型，极大的减少了人工干预的工作量。犹如使用步枪狙杀目标而非漫天箭雨。

        直到后来，你希望你的工作效率是这样的：

二、需求分析

        河流连通性检查工具，是从纯河流线段的走向来分析和实现的。工具默认，数据中的绝大多数河流的流向是正确的，可能只需要更改少数的河流流向，且最大限度的保留了数据生产“前辈”的作业成果，不要轻易去推翻它。

        但是，当接收的数据，本身就不靠谱，或者说没法相信她的质量时，你需要的，可能就是推翻它，重新来过……

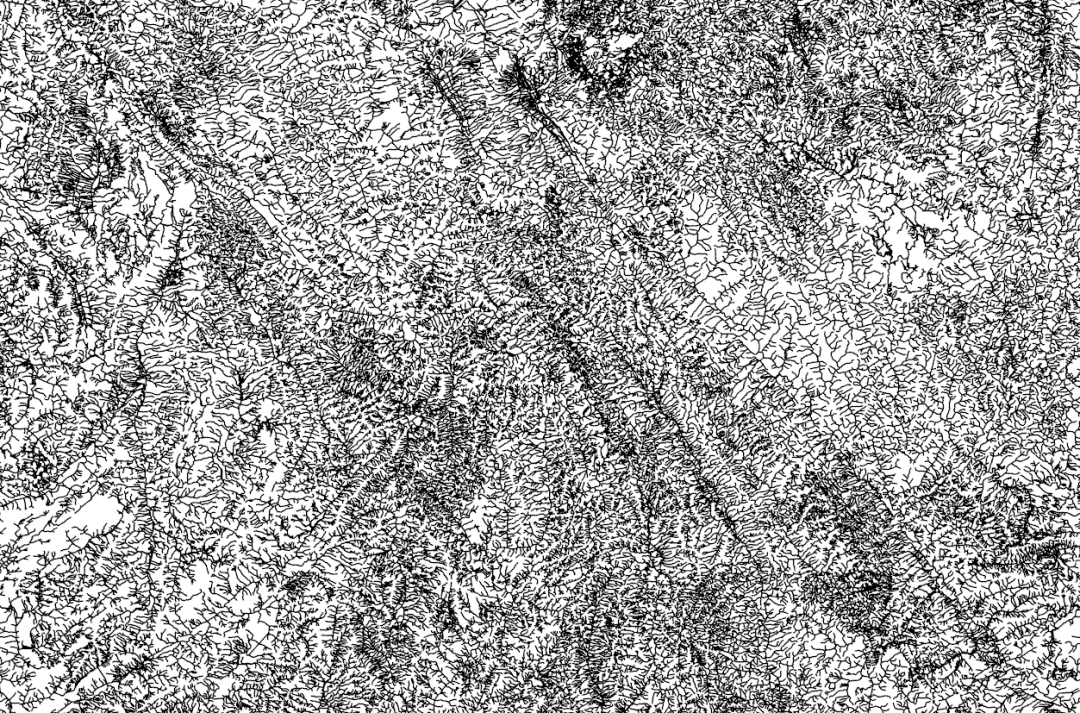

        你收集获取到的项目数据可能是数十万、数百万的水系线要素，如下图所示：

        这时候，一种能更快速、并能批量解决水系流向的功能需求，就显得异常迫切。

三、河流流向分析计算工具

        河网流向分析计算工具用于解决水系线数据流向错误的问题。工具基于河流流向分析的结果，并提供了“翻转线”的功能，能一次解决河流流向问题。

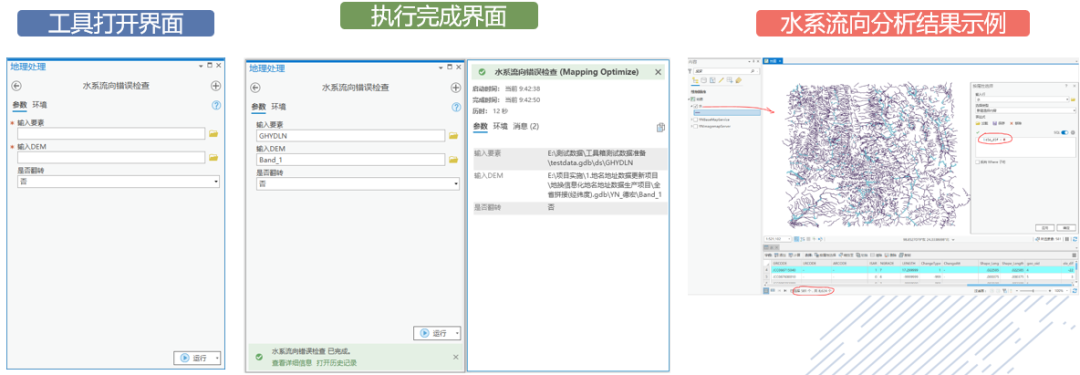

  3.1 河流连通性检查工具运行过程

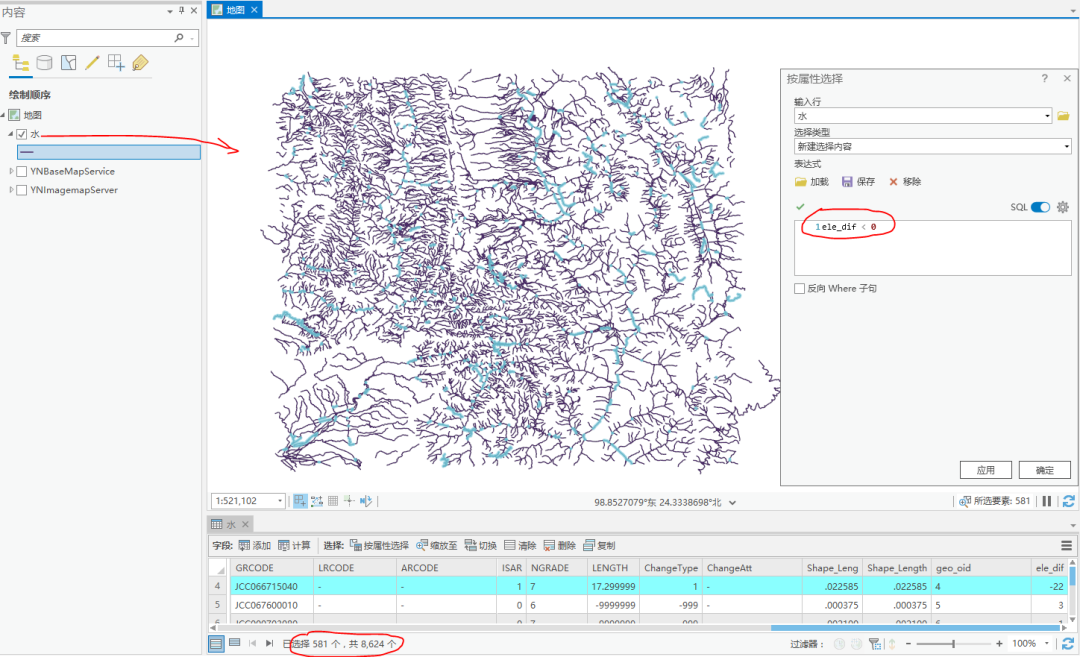

        水系线数据，用30米分辨率的DEM 分析后，8624条记录中找到了581条水系流向错误的记录，如下图：

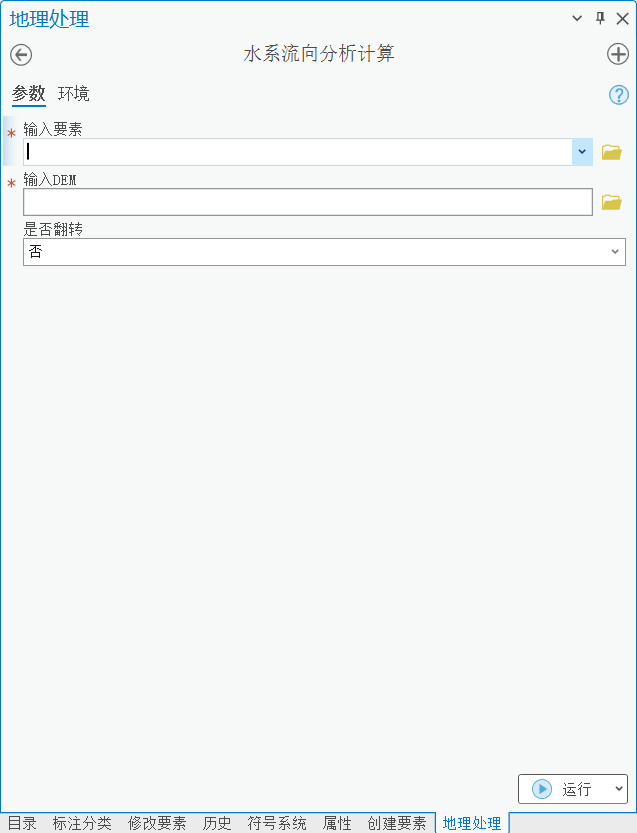

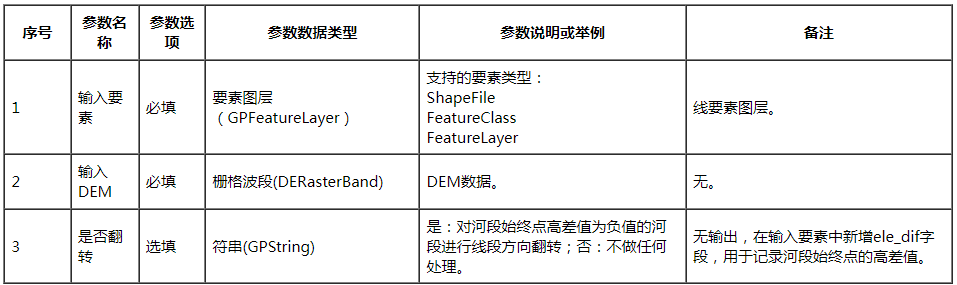

3.2 工具参数说明

注意事项：

分析结果无新的要素类输出，在输入要素内增加“ele_dif”字段，字段值小于0的，为水系流向错误的河段。若输入要素不能改变字段内容时，需提前做好数据备份。

工具输出：

无。
