10097-基于单片机的光电信号检测系统设计（原理图+仿真工程+源代码+详细介绍说明书）

功能描述：

通过光敏设备检测信号，根据光敏信号检测的强度对设备或物体做出动作，在本次设计中通过设定判断阈值检测设备的光照强度状态，当超过光照强度则报警，反之不报警。

资料摘要：

随着现代光电子技术的迅速发展，各类光电转换器件的不断出现，光电检测技术的应用领域越来越广泛，尤其是微弱光电信号检测技术的应用发展。光电信号检测中，常常由于信号动态范围宽、背景噪声大给信号检测带来较大的困难。本文根据光电信号检测技术原理，设计了一种基于单片机的光电信号检测系统。
首先，本文探讨了光电信号检测技术的研究背景和国内外研究现状，对比了在光电信号检测中常用的几种方法。对于光电信号检测系统的放大电路模块、电路控制模块、电源电路、信号采集与传输模块进行了详细的介绍和讨论。其中，重点分析了放大电路部分，利用对数放大器的信号压缩功能，结合积分放大器原理实现宽动态、大噪声信号的压缩和变换，使信号平稳变换输出，有效的被提取出来。最后，对系统电路测量结果和输出特性进行了总结，并提出了该课题下一步研究工作。
光电信号检测系统电路的测量结果表明，该系统在光电信号检测中达到较理想的效果。系统电路成本较低、速度较快、操作灵活，可以用于多种场合下的微弱信号的检测。总之，本文基于单片机的光电信号检测系统设计，通过深入研究和分析光电信号的特性，采用先进的硬件和软件技术，实现了对光电信号的准确检测和监测。该系统具有重要的科学意义和实际应用价值，在光电子领域具有广阔的应用前景。

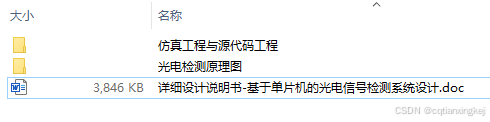

资料包含：

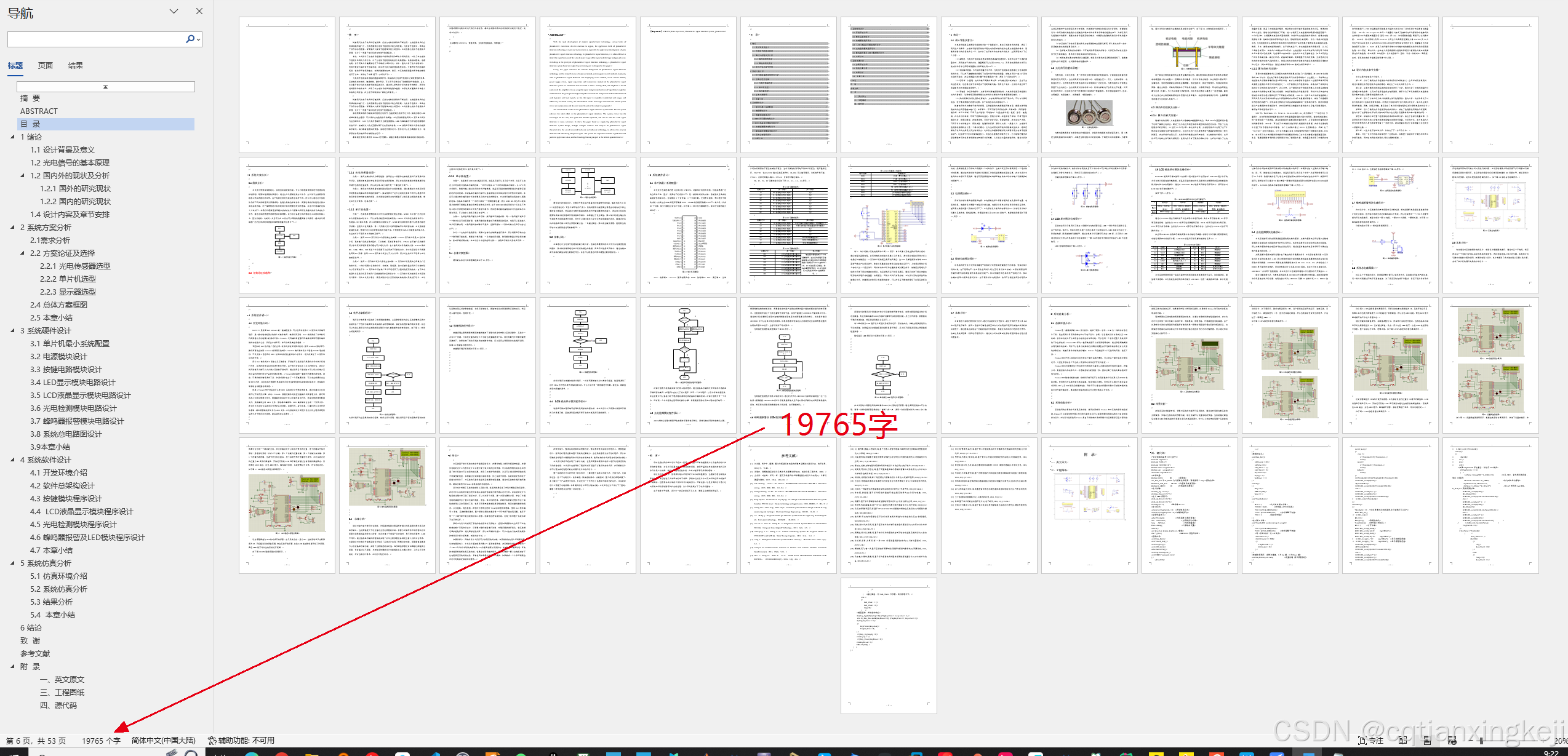

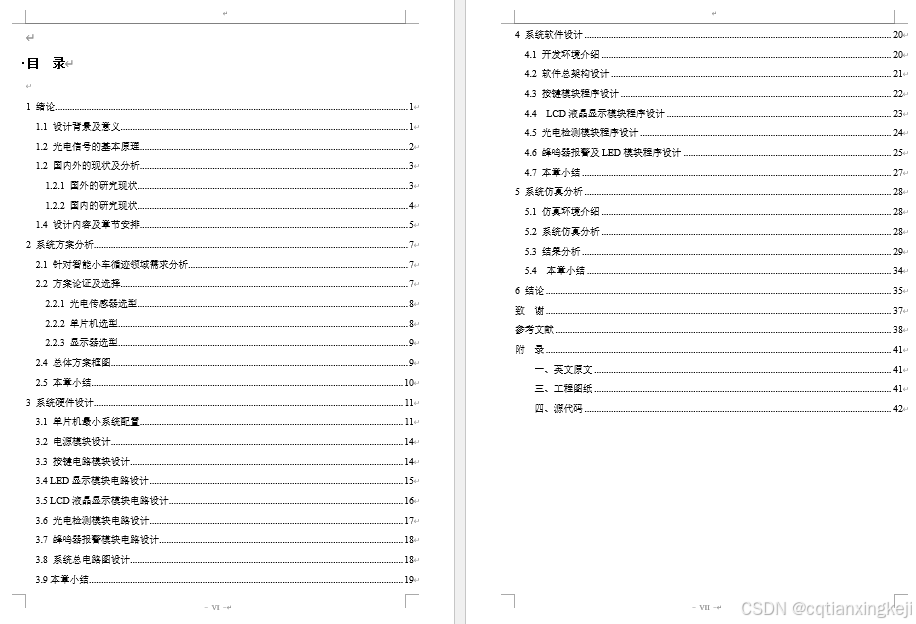

1、详细设计说明书-19765字

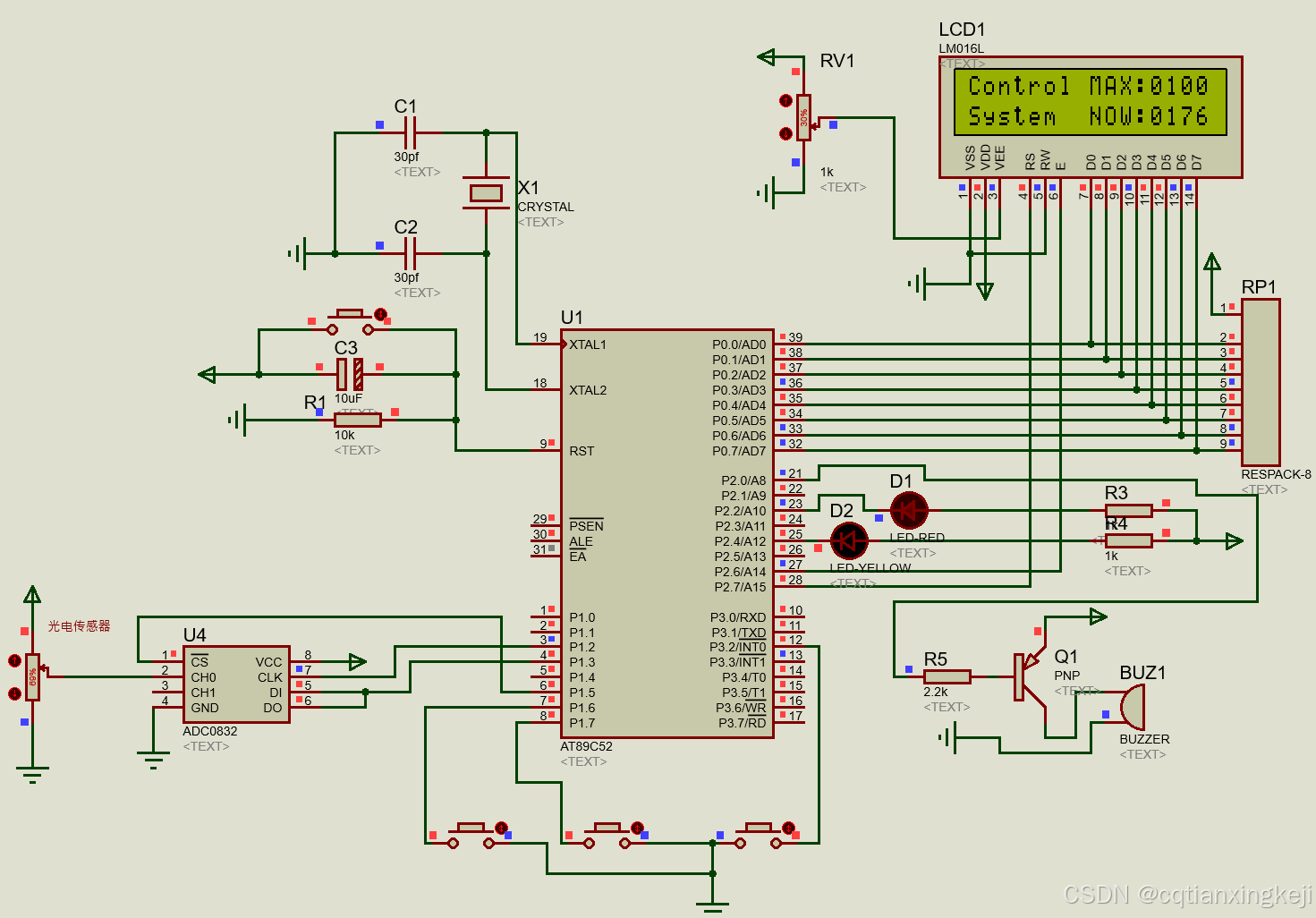

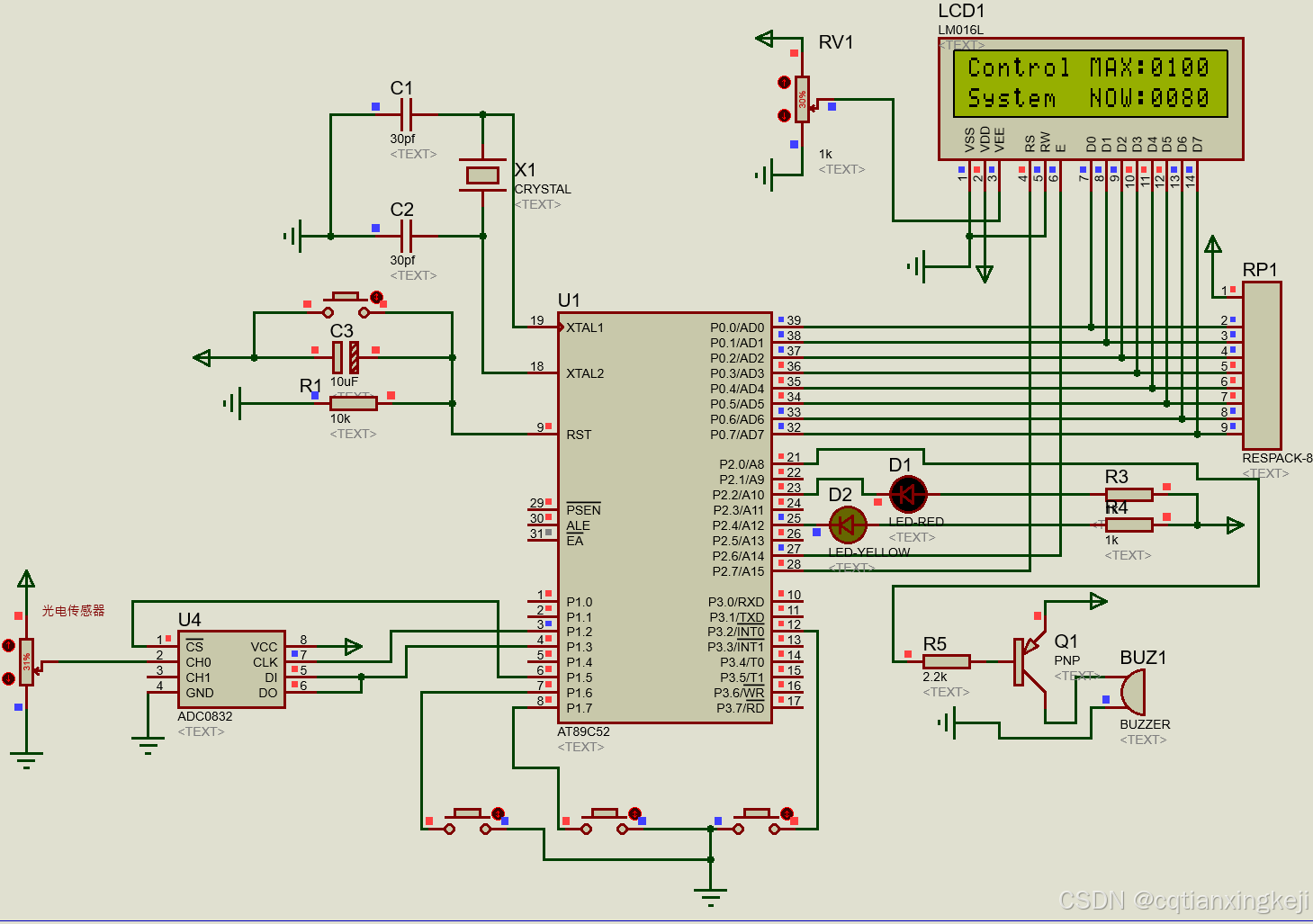

2、仿真工程文件

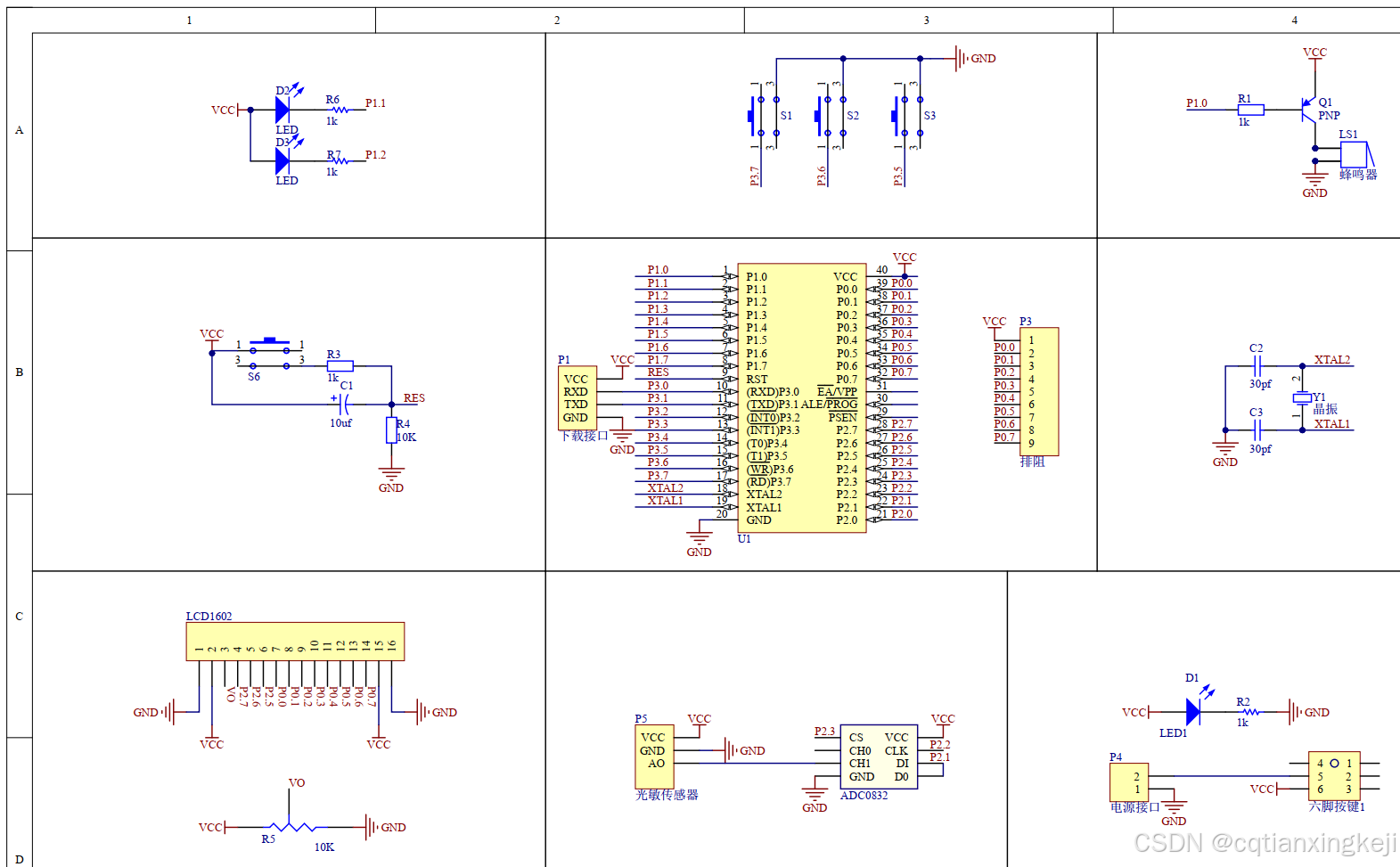

3、原理图工程文件
4、源代码工程文件

请添加图片描述

#include <reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
#include "intrins.h"

#define     u8  			unsigned char
#define     u16   		unsigned int
#define     uchar  			unsigned char
#define     uint   		unsigned int


uchar yushe_yanwu=100;				//光照预设值

uchar yanwu;					 			//用于读取ADC数据

//运行模式
uchar Mode=0;				 				//=1是设置温度阀值  =2是设置光照阀值	=0是正常监控模式
//管脚声明
sbit Led_Reg		 =P2^2;				 //红灯
sbit Led_Yellow  =P2^4;				 //黄灯
sbit Buzzer    	 =P2^0;				 //蜂鸣器
sbit Fan    	 	 =P3^3;				 //


/********************************************************************
* 名称 : delay_1ms()
* 功能 : 延时1ms函数
* 输入 : q
* 输出 : 无
***********************************************************************/
void delay_ms(uint q)
{
	uint i,j;
	for(i=0;i<q;i++)
		for(j=0;j<110;j++);
}
/***********************************************************************************************************
LCD1602相关函数
***********************************************************************************************************/

//LCD管脚声明 （RW引脚实物直接接地，因为本设计只用到液晶的写操作，RW引脚一直是低电平）
sbit LCDRS = P2^7;
sbit LCDEN = P2^6;
sbit D0		 = P0^0;
sbit D1		 = P0^1;
sbit D2		 = P0^2;
sbit D3		 = P0^3;
sbit D4		 = P0^4;
sbit D5		 = P0^5;
sbit D6		 = P0^6;
sbit D7		 = P0^7;



//LCD延时
void LCDdelay(uint z)		  //该延时大约100us（不精确，液晶操作的延时不要求很精确）
{
  uint x,y;
  for(x=z;x>0;x--)
    for(y=10;y>0;y--);
}
void LCD_WriteData(u8 dat)
{
	if(dat&0x01)D0=1;else D0=0;
	if(dat&0x02)D1=1;else D1=0;
	if(dat&0x04)D2=1;else D2=0;
	if(dat&0x08)D3=1;else D3=0;
	if(dat&0x10)D4=1;else D4=0;
	if(dat&0x20)D5=1;else D5=0;
	if(dat&0x40)D6=1;else D6=0;
	if(dat&0x80)D7=1;else D7=0;
}
//写命令
void write_com(uchar com)
{
  LCDRS=0;
	LCD_WriteData(com);
//  DAT=com;
  LCDdelay(5);
  LCDEN=1;
  LCDdelay(5);
  LCDEN=0;
}
//写数据
void write_data(uchar date)
{
  LCDRS=1;
	LCD_WriteData(date);
//  DAT=date;
  LCDdelay(5);
  LCDEN=1;
  LCDdelay(5);
  LCDEN=0;
}

/*------------------------------------------------
              选择写入位置
------------------------------------------------*/
void SelectPosition(unsigned char x,unsigned char y)
{
	if (x == 0)
	{
		write_com(0x80 + y);     //表示第一行
	}
	else
	{
		write_com(0xC0 + y);      //表示第二行
	}
}
/*------------------------------------------------
              写入字符串函数
------------------------------------------------*/
void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
{
	SelectPosition(x,y) ;
	while (*s)
	{
		write_data( *s);
		s ++;
	}
}
