在云计算的大时代，大型客户都有业务全球拓展的需求，考虑到成本，时间因素，一般都是选择云计算，现在云计算提供商有很多，客户在采取多云方案时，最头疼的就是国外和国内数据中心访问的时延与稳定性问题。最近就碰到一个案例，客户国内用了阿里云，现在考虑业务出海，将业务扩展到东南亚去（走出国门赚钱都是应该赞一下的），客户很担心海外公有云中心和国内阿里云的连接速度问题。本着为客户负责的态度，赶紧找了超给力的小伙伴浙大网新和线路供应商一起来做个测试，耳听为虚，眼见为实。

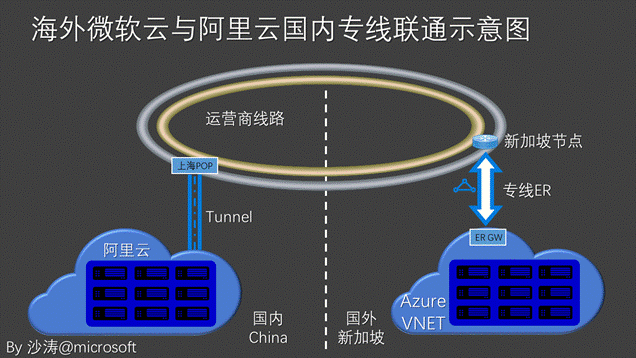

测试的拓扑如下图：

(点击放大图像)

具体的步骤是：

在Azure门户（ARM Portal）中设置专线（Azure中英文术语叫Express Route），将线路密钥给到线路运营商；\\t
运营商得到密钥后开通专线物理线路；\\t
双方设置私有对等参数，开通路由连接；\\t
在Azure创建VNET和VNET 网关，将Vnet关联到专线上；\\t
在阿里云上创建虚机并建立Tunnel；\\t
最终测试与结果\

第一步，配置EXPRESSROUTE

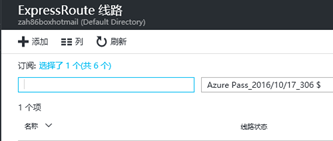

New portal下导航至ExpressRoute线路配置页面：

(点击放大图像)

在线路选择中，发现海外Azure的线路供应商好多好多，

(点击放大图像)

我赶紧回国内看一眼：

(点击放大图像)

真清爽，有且只有一个选择，不用为选择而困惑了，资本主义太笨了，这么赚钱的生意让这么多家做还怎么赚钱啊，这是是题外话，感慨完我们继续。

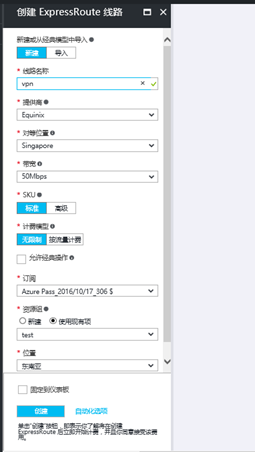

完成后截图如下：

(点击放大图像)

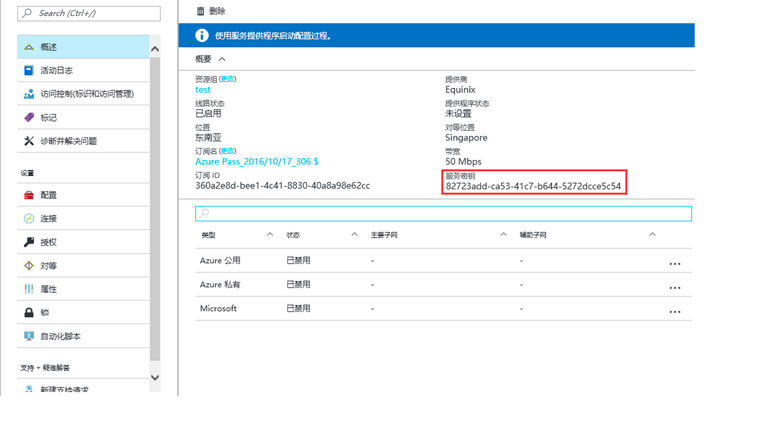

创建完成后，提供程序状态为未设置。将服务密钥提供给线路服务商，等待线路服务商开通线路。开通线路后，程序提供状态会自动变成已设置。

(点击放大图像)

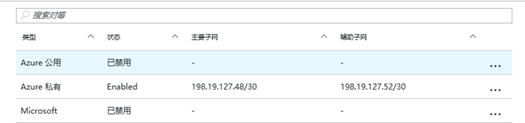

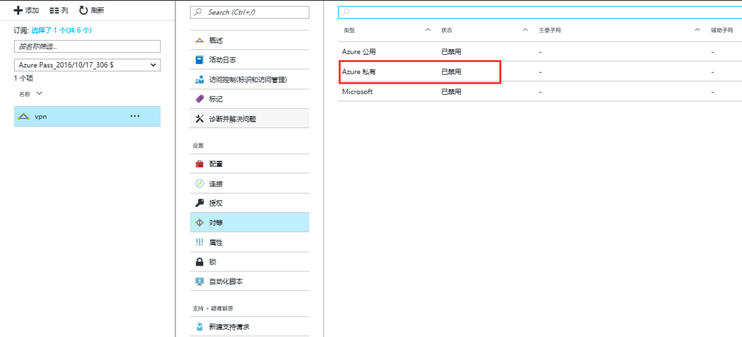

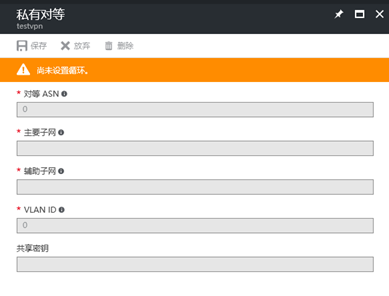

未开通前对等配置界面Azure 私有显示为已禁用，点击进去会看到全灰色，不可配置.

(点击放大图像)

第二步，线路提供商开通线路

第三步，设置Azure私有对等的参数

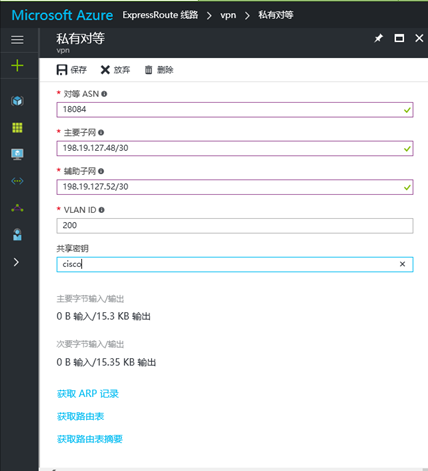

等待提供程序状态变为已设置后，可配置私有对等网络。

(点击放大图像)

参数说明：

对等 ASN:

Microsoft Azure 使用 AS 12076 进行 Azure 公共和Azure 专用，保留了 AS 65515-65520 供内部使用。此处和线路提供商商定ASN 设为18084；

主要子网 \u0026amp; 辅助子网:

Azure 专用对等互连的 IP 地址：

可以使用专用 IP 地址或公共 IP 地址来配置对等互连。用于配置路由的地址范围不得与用于在 Azure 中创建虚拟网络或您的本地网络的地址范围重叠。

第一个 /30 子网用于主链路，第二个 /30 子网用于辅助链路。

对于每个 /30 子网，在路由器上使用 /30 子网的第一个 IP 地址。Microsoft 使用 /30 子网的第二个 IP 地址来设置 BGP 会话。

只有设置了两个 BGP 会话，Azure的可用性 SLA 才有效。

专用对等互连示例：

如果你选择使用 a.b.c.d/29 来设置对等互连，它将拆分成两个 /30 子网。在以下示例中，我们可以了解 a.b.c.d/29 子网的用法。

a.b.c.d/29 拆分成 a.b.c.d/30 和 a.b.c.d+4/30 并通过预配 API 一路传递到 Windows Azure。使用 a.b.c.d+1 作为主要 PE 的 VRF IP，而 Windows Azure 将使用 a.b.c.d+2 作为主要 MSEE 的 VRF IP。使用 a.b.c.d+5 作为辅助 PE 的 VRF IP，而 Windows Azure 将使用 a.b.c.d+6 作为辅助 MSEE 的 VRF IP。

本例中，使用198.19.127.48/30和198.19.127.52/30 来设置专用对等互连。那么198.19.127.48将分配给 link1（线路提供商使用 198.19.127.49，而 Windows Azure 使用198.19.127.50）。

备份线路使用198.19.127.52/30 ，线路提供商使用 198.19.127.53，Windows Azure 使用 198.19.127.54）。

VLAN ID:

VLAN ID是客户自定义的intExpressRoutenal VLAN（C-tag）。不同的客户可以使用相同的VLAN ID（C-tag），对于IXP来说，会有一个唯一的S-tag进行标记，不需要客户配置网络底层的S-tag。可以使用1至4094之间的数字配置VLAN ID：

Azure 私有（专用对等互连）:

可以通过专用对等域来连接虚拟网络内部署的 Azure 计算服务（即虚拟机 (IaaS) 和云服务 (PaaS)）。专用对等域被视为进入 Microsoft Azure 的核心网络的受信任扩展。可以在核心网络和 Azure 虚拟网络 (VNet) 之间设置双向连接。这样，你便可以使用专用 IP 地址直接连接到虚拟机和云服务。可以将多个虚拟网络连接到专用对等域。

Azure公用（公共对等互连）:

Azure 存储空间、SQL 数据库和 Web 应用等服务是使用公共 IP 地址提供的。你可以通过公共对等路由域私下连接到公共 IP 地址（包括云服务的 VIP）上托管的服务。可以将公共对等域连接到外围网络，并从 WAN 连接到公共 IP 地址上的所有 Azure 服务，而无需通过 IntExpressRoutenet 连接。启用公共对等互连后，您将能够连接到所有 Azure 服务。

第四步，新建VNET和网关，并将其关联至专线

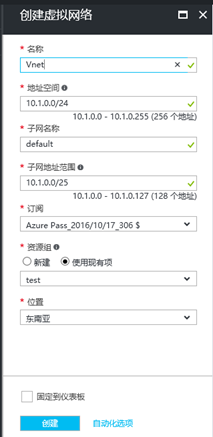

New portal下导航到\"虚拟网络\"页面，点击\"添加\"，新建虚拟网络Vnet，定义Azure虚拟网络的名称、地址空间（不要和对端网络的虚拟网络地址空间重叠）、子网名称及子网地址范围（不要和地址空间相同，需要保留一部分留给后续的虚拟网络网关子网使用）等设置。

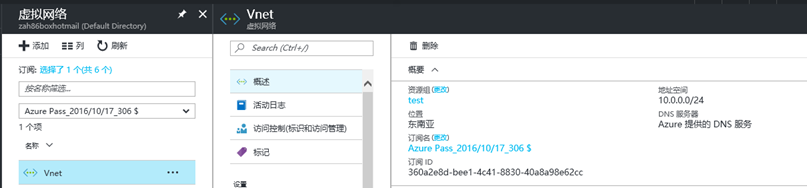

创建成功后，截图如下：

(点击放大图像)

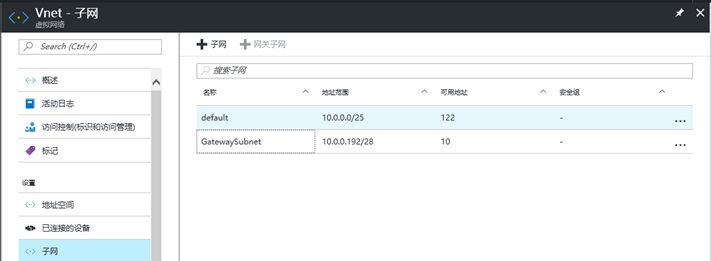

添加网关子网：

(点击放大图像)

新建虚拟网络网关：

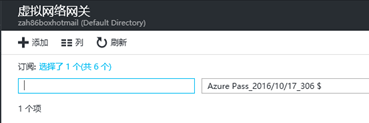

New portal下导航至\"虚拟网络网关\"页面，点击\"添加\"，为刚刚创建的VNET创建网关：

(点击放大图像)

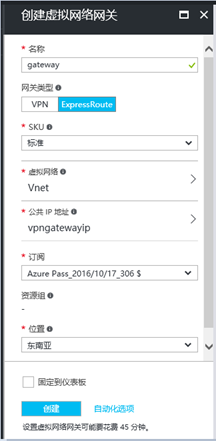

为VNET新建网关，点击OK和Create：

(点击放大图像)

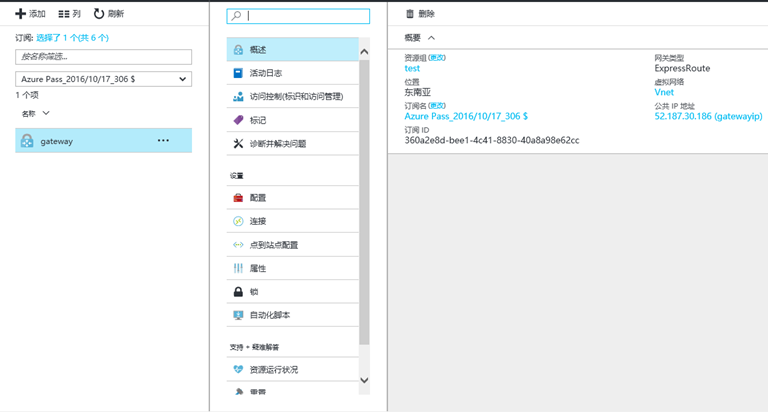

网关创建好后，截图如下：

(点击放大图像)

创建VNET到EXPRESSROUTE线路的Link：

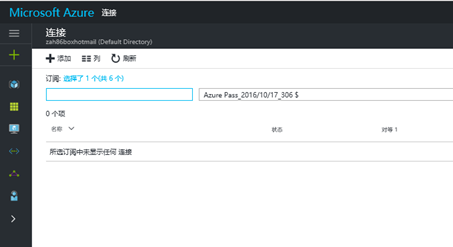

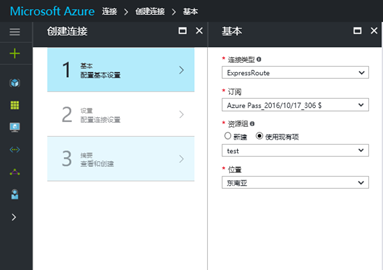

New portal连接页面，点击\"添加\"：

(点击放大图像)

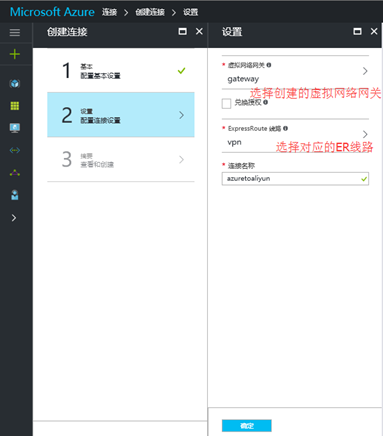

新建new portal下VNET到EXPRESSROUTE线路的连接：

(点击放大图像)

点击\"确定\"：

(点击放大图像)

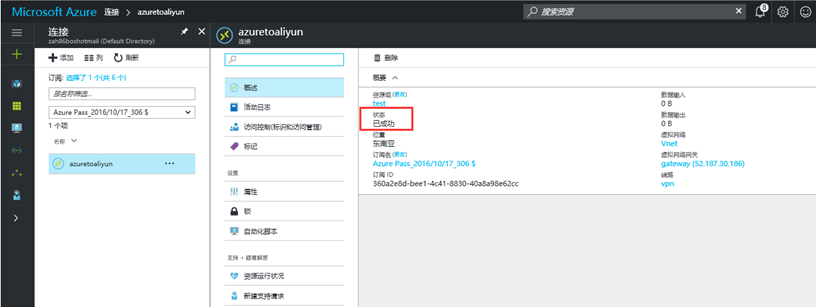

创建成功后如图示：

(点击放大图像)

第五步，配置阿里云到线路运营商的Tunnel及路由配置

阿里的机房在杭州，线路运营商的POP点在上海，本次配置阿里云到线路运营商的连接，过程如下：

在阿里云的linux虚机上配置Tunnel：

\sudo ip tunnel add gre1 mode gre remote \    180.169.21.133 local 118.178.231.70 ttl 255\sudo ip link set gre1 up\sudo ip addr add 198.19.122.86/30 dev gre1

(点击放大图像)

然后在阿里云虚拟机上添加如下路由：

\route add -net 10.0.0.0 netmask 255.255.255.0 gw 198.19.122.85

(点击放大图像)

第六步，测试

从测试结果看网络连接是比较稳定的，ping时延保持在90ms以下，考虑到是从新加坡到国内阿里机房，跨越Great Wall，最后一段还是走的VPN，这个结果还是非常理想的。

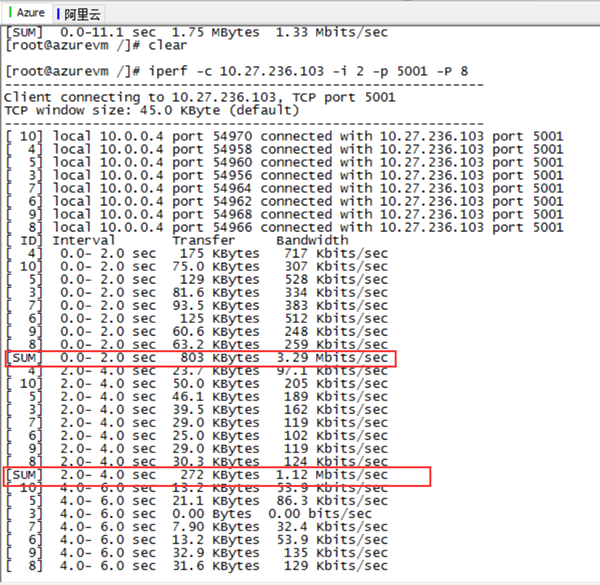

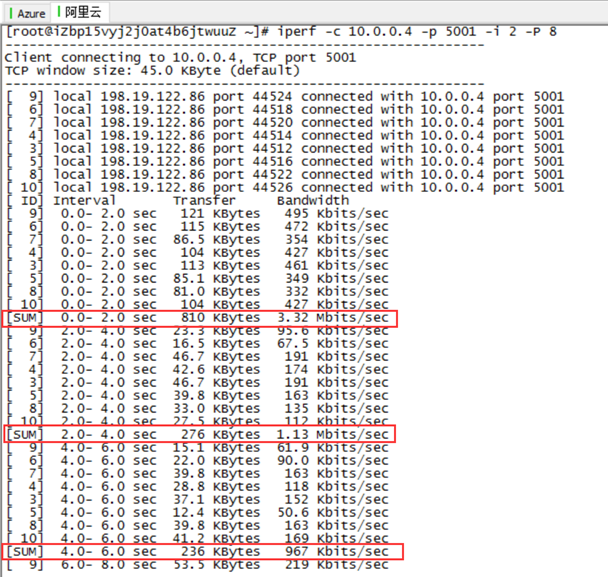

另外本次测试使用的是1M专线，使用iperf测试，tcp带宽也保持在1Mbits /sec，效果非常好。

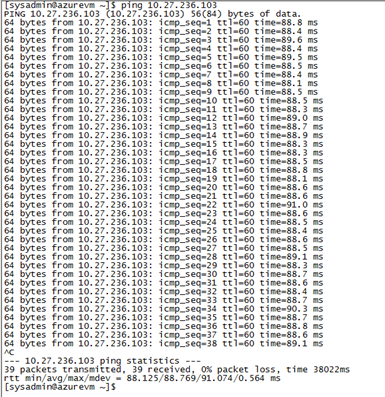

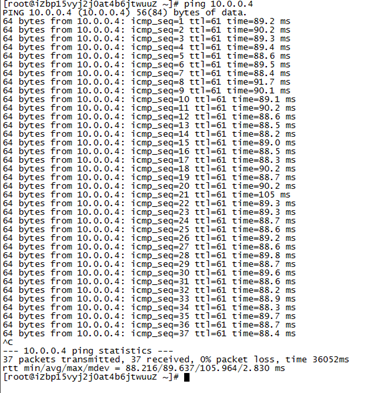

使用ping命令进行稳定性时延测试结果：

(点击放大图像)

阿里云上的centos虚拟机默认已经安装好iperf，Azure上虚拟机需要安装iperf。

首先运行yum install epel-release安装Fedora 社区提供的第三方源。

然后运行yum install iperf即可安装iperf工具。

(点击放大图像)

最后总结

通过专线+VPN方式连通了新加坡微软Azure机房和中国国内的阿里云机房，时延在80-90ms，带宽稳定，非常满意，很多想出海的客户选择海外Azure有多了一个理由，提供了国内外多云架构的新思路，为了避免打广告嫌疑，就不说线路供应商名称了，有兴趣的话可以发邮件saltosha#microsoft.com。
