android6.0源码分析之Camera API2.0简介

前面几篇主要分析的是android Camera API1.0的架构以及初始化流程，而google在android5.0(Lollipop)开始对Camera的架构进行了调整，为了适应HAL3，新添加实现了CameraDeviceClient，而Camera API1.0已经被deprecated(即可能在更新的版本里会不支持此API).

接下来，我将会分如下几篇文章来分析Camera2
android6.0源码分析之Camera API2.0简介
android6.0源码分析之Camera2 HAL分析
android6.0源码分析之Camera API2.0下的初始化流程分析
android6.0源码分析之Camera API2.0下的Preview(预览)流程分析
android6.0源码分析之Camera API2.0下的Capture流程分析
android6.0源码分析之Camera API2.0下的video流程分析
Camera API2.0的应用

1、Camera API2.0的架构图

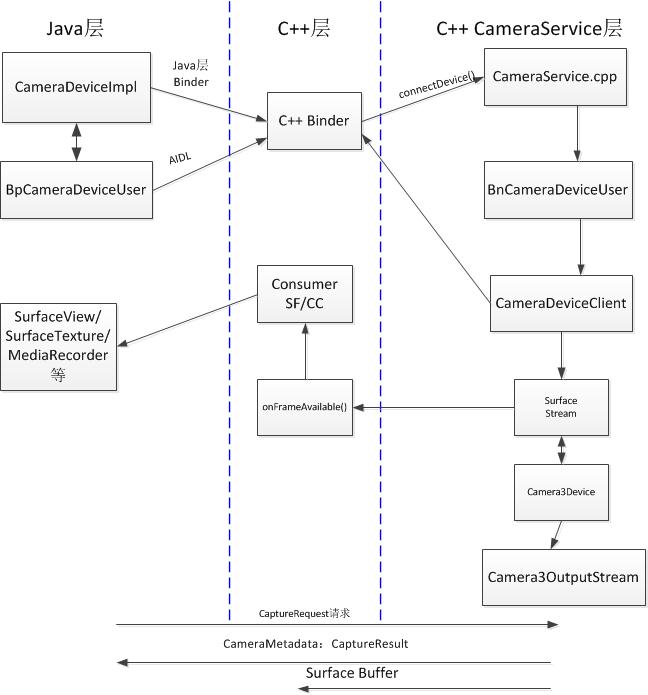

Camera API2.0下的Camera架构与API1.0有所区别，下面将给出Camera API2.0以及Camera HAL3.2+下的Camera的总体架构图：

由图可知，Java层要想与C++层的CameraService层进行通信，都是通过Java层的IPC Binder进制进行的，主要包括ICameraService.aidl以及ICameraDeviceUser.aidl两个接口来实现，其会在Java层维护一个CameraDeviceImpl即Camera设备的代理，而CameraService以及CameraDeviceImpl的初始化会在此文的第二，第三节进行分析。而Java层对Camera的具体操作的操作流程大致为，Java层通过Device代理发送一个CaptureRequest，而C++层进行相应的处理，再调用相应的回调来通知Java相应的处理结果，并将相应的Capture数据保存在Surface Buffer里，这样Java层在回调函数中可以对数据进行相应的处理。而对于具体操作流程的分析，请参考文章开始时的Camera2相关文章的连接。

2、Java层的CameraService的实现和应用
从Camera API2开始，Camera的实现方式有所不同，最主要的区别是不再使用JNI来调用本地代码，从而获得本地CameraService，并实现其C/S模式的通信，而是直接在Java层通过Java层的IPC Binder机制来获取Java层的CameraService的代理对象，从而直接在Java层获取本地的CameraService与Camera Device进行相应的通信。
相应的代码及目录：
ICameraService.aidl:frameworks/base/core/java/android/hardware
CameraService.cpp:frameworks/av/services/camera/libcameraservice
CameraManager.java:frameworks/base/core/java/android/hardware/camera2

获取CameraService的核心代码如下：

//CameraManager.java
prvate void connectCameraServiceLocked(){
    if(mCameraService != null)return;
    //获取Binder
    IBinder cameraServiceBinder = ServiceManager.getService(CAMERA_SERVICE_BINDER_NAME);
    if(cameraServiceBinder == null){
        return;
    }
    try{
        cameraServiceBinder.linkToDeath(this,/*flags*/ 0);
    }catch(RemoteException e){
        return;
    }
    ICameraService cameraServiceRaw = ICameraService.Stub.asInterface(cameraServiceBinder);
    //根据cameraServiceRaw 创建CameraService实例
    ICameraService cameraService = CameraServiceDecorator.newInstance(cameraServiceRaw);
    ...
    try{
        //添加监听
        cameraService.addListener(this);
        //赋值给mCameraService的全局变量
        mCameraService = cameraService;
    }catch(CameraRuntimeException e){
        ...
    }
}

由代码可知，通过Java层的Binder从ServiceManager里获取了一个Java层的CameraService实例，在打开Camera的流程中，会通过此CameraService(Native的CameraService)与Camera通信，而其中的通信通过ICameraDeviceUser来实现，接下来分析ICameraDeviceUser的实现。

3、ICameraDeviceUser.aidl的通信实现
Java层与C++ CameraService层之间的通信，通过封装了一个CameraDeviceUser来实现，它只是在Java层使用了AIDL技术来实现Client，即在Java层维护了一个CameraDevice，这样的好处是响应速度更快，因为这样不需要通过每次进入Native层来完成通信，而可以通过Java层的IPC Binder机制即可完成。即API2.0通过AIDL实现一个接口ICameraDeviceUser，从而在Java层维护一个Camera proxy，之后的通信都是通过此代理CameraDeviceImpl来实现。

相关代码及目录：
ICameraDeviceUser.aidl:frameworks/base/core/java/android/hardware/camera2
ICameraDeviceUser.cpp:frameworks/av/camera/camera2
CameraDeviceImpl.java:frameworks/base/core/java/android/hardware/camera2/impl

获取Camera Device的Java层代理的核心代码如下：

//CameraManager.java
private CameraDevice openCameraDeviceUserAsync(...){
    //初始化Camera Java层代理对象
    CameraDevice device = null;
    try{
        synchronized(mLock){
            //初始化ICameraDeviceUser
            ICameraDeviceUser cameraUser = null;
            //初始化具体的CameraDevice代理
            android.hardware.camera2.impl.CameraDeviceImpl deviceImpl = new android.hardware.
                camera2.impl.CameraDeviceImpl(cameraId,callback,handler,characteristics);
            BinderHolder holder = new BinderHolder();
            ICameraDeviceCallbacks callbacks = deviceImpl.getCallbacks();
            ...
            try{
                //如果支持HAL3.2+的devices
                if(supportsCamera2ApiLocked(cameraId)){
                    //获取CameraService
                    ICameraService cameraService = CameraManagerGlobal.get().getCameraService();
                    ...
                    //连接设备
                    cameraService.connectDevice(callbacks,id,mContextgetOpPackageName()
                        ,USE_CALLING_UID,holder);
                    //通过Binder获得打开的Camera设备返回的Camera代理
                    cameraUser = ICameraDeviceUser.Stub.asInterface(holder.getBinder());
                }else{//否则用遗产API
                    cameraUser = CameraDeviceUserShim.connectBinderShim(callbacks,id);
                }
            }catch(...){
                ...
            }
            //包装代理对象
            deviceImpl.setRemoteDevice(cameraUser);
            device = deviceImpl;
        }
    }catch(...){
        ...
    }
    返回Camera代理
    return device;
}

由代码可知，首先获取CameraService，然后通过它来开启Camera，而开启成功后，C++层会返回一个Camera device代理对象，此处即为ICameraDeviceUser，所以在Java层对其进行相应的封装，变成一个CameraDeviceImpl对象，此后，只要需要对Camera进行操作，都会调用CameraDeviceImpl对象的相关方法，并通过ICameraDeviceUser以及Java IPC Binder来与本地的Camera device进行通信，至此，Camera API2.0的框架就分析结束了，具体的操作，如Camera的初始化，preview,capture等流程的分析，请看文章开始时，所列出的分析链接
---------------------
