MODBUS通讯——MFC与stm32互联

到这里不再管屏幕发送这块逻辑了，用温度那一部分的03H功能码的一段代码读流量计，也没反应。

板子与电流测量卡的MODBUS通讯已经建立起来，排除这方面的错误。

1. 翻通讯手册发现波特率和地址位默认的是19200和未知，去找上位机帮忙修改波特率9600、地址33（21H）

2. 询问商家，告知默认通讯是商家自己的MFC协议，去找上位机改成标准的MODBUS YH，奇偶校验选none

还是通讯不上，所以放弃单片机调试，直接用ss串口助手开始测

在这里没仔细看说明书就开始想当然接线，以为MFC只是遵循MODBUS协议，输出还需要过一步ttl转485，然后再去接485转usb。

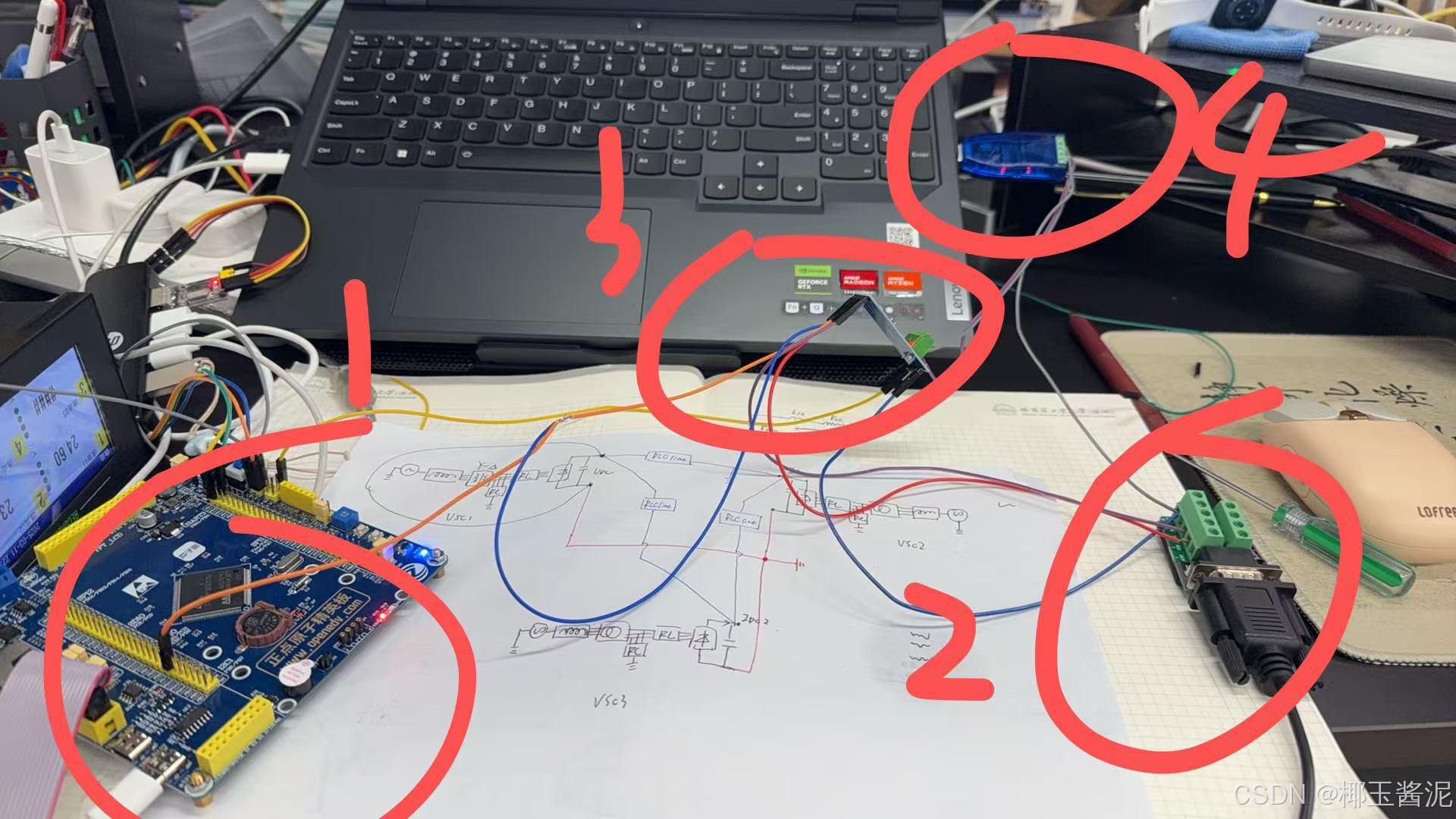

一开始没管DE、RE这两个使能管脚，没有反应。之后把两根线接入到我单片机自己创造的一个方波上，有杂乱信号了。后来排查应该是没有共地得到的干扰。

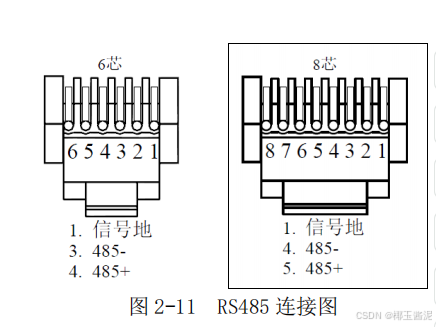

3. 求助亦宸和我一起分析，在文档15页发现管脚有效的是1,3,4。很恰好的是，我买的6p6c的rj11转MODBUS发出来的线只给了三根，而且是234。另外，文档中输出的信号直接是485格式，所以无需另外转485

接下来：

1. 拿到线，把134对应的线接好，用PC端测试，保证可以通讯上

2. 然后用单片机写一个03H指令的报文，看能否收到。

3. 确定一下发送对应的06H指令报文，验证06H报文的正确性

4. 上stm32

连接：

RJ11的134，需要看对应线厂家的接口，看引出来到哪，对应的哪三根线。

更新：上午问了厂家，可以对应134→532，到时候记得不接错就行。

从AB出来接485转USB。差分信号不需要共地?那2和4的地分别跟谁共？有待研究。
