本文链接：https://blog.youkuaiyun.com/cooper20/article/details/108632599

专栏地址：

MySQL系列文章专栏

文章目录

1. MySQL的逻辑架构
- 1.1 Server层
- 1.2 存储引擎
2. 并发控制
3. 事务
- 3.1 事务概念
- 3.2 事务日志
4. MVCC多版本并发控制
参考

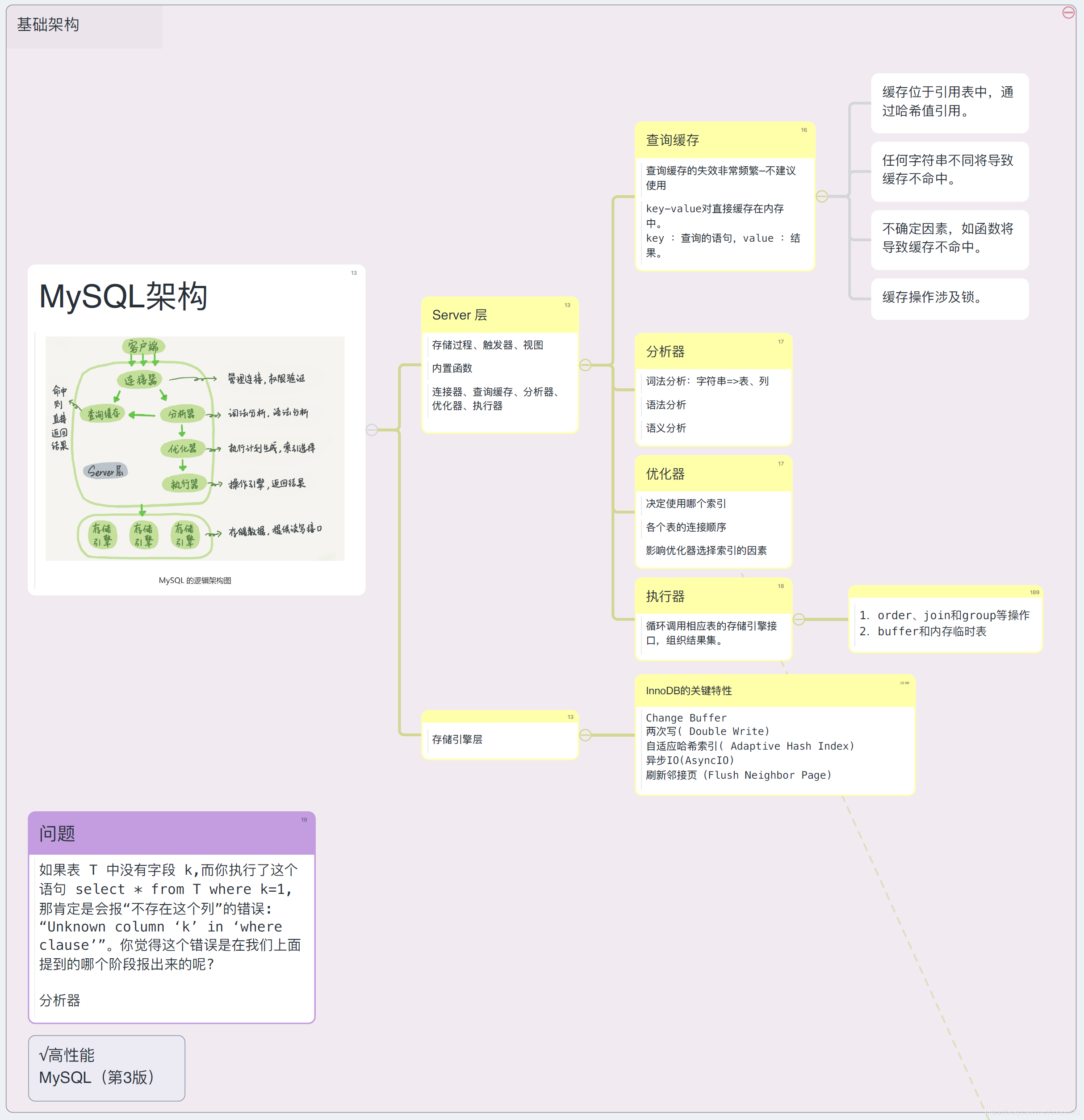

思维导图

1. MySQL的逻辑架构

与其它数据库相比，MySQL最大的优势在于其灵活性，这种灵活性来源其存储与计算分离的架构设计。MySQL将查询处理以及其它系统任务与存储/提取相分离，使得可以根据不同的使用场景，选择合适的数据存储方式。

MySQL的整体架构如下图所示：

从整体上看，MySQL可以分为Sercer层和存储引擎层。

MySQL与客户端的交互

MySQL是”边读边发“的，读取到的每一行都直接放入net_buffer中，当缓存写满后，就发送给客户端。net_buffer的默认大小是16K。

MySQL也不保存完整的结果集，若客户端数据读取不及时，会堵住查询过程，暂停读数据的流程，因此不会把内存打爆。

1.1 Server层

Server层主要包括了：连接器、查询缓存、分析器、优化器、执行器等，同时所有的内置函数、存储过程、视图、触发器等等都在这一层实现，其涵盖了MySQL大多数的核心功能。

连接器

客户端和MySQL服务端之间基于TCP连接，连接器负责与客户端建立并维持连接、获取操作权限等。其通信协议是半双工的，服务端也并不是汇总整个查询结果后一次性返回，而是及时返回。

查询缓存

在解析一个查询语句之前，MySQL会首先查询缓存中是否执行过该语句。之前执行过的语句会以key-value的形式缓存于内存中，key是查询语句、客户端协议版本号等可能影响查询结果的信息的哈希值，value是查询结果。

查询缓存往往弊大于利，原因在于其命中的条件比较苛刻：

查询语句任何字符的不同将导致缓存不命中
函数等非确定值也会导致缓存不命中
更新将导致该表的所有缓存失效

此外，缓存操作还涉及到锁。

分析器

缓存未命中后，MySQL会开始真正的执行语句。分析器的主要职责在于：

词法分析：识别出SQL字符串中的字符含义，比如将表名解析成表。
语法分析：分析SQL语句的是否满足语法规则，如果发生语法错误，将会返回“You have an error in your SQL syntax”

分析器最终生成了解析树。

优化器

经过分析器后，MySQL已经理解了SQL语句索要执行的操作。在执行之前，还要经过优化器的处理，并生成执行计划。优化器的职责在于最小化查询成本，比如：

选择合适的索引
选择各个表合适的连接顺序

成本的计量单位是随机读取一个4k数据页的成本，很多信息将导致优化器选择错误的执行计划，比如：

统计信息，比如每个表、索引的页面树、索引的基数cardinality等等，统计信息由存储引擎提供
优化器不考虑页面是否位于缓存，无法知道到底需要多少次物理IO
优化器不会穷尽所有执行计划

执行器

执行器按照执行计划的指令，逐条执行，调用存储引擎接口并将满足条件的行组织成结果集返回给客户端。在慢SQL的日志中，row_examined字段表示执行器总共扫描了多少行数据。
join、order、group等操作也都是在执行器里执行的。

1.2 存储引擎

存储引擎负责MySQL数据的存储与提取，存储引擎被设计成插件式的，InnoDB是MySQL默认的存储引擎，上一个默认引擎是MyISAM。InnoDB是一个事务型引擎，具备故障恢复等特性，也是使用最广泛的存储引擎。MyISAM不支持行级锁和崩溃后的故障恢复，但并不是一无是处，其提供压缩表、GIS空间函数等特性。除非需要使用到InnoDB不具备的特性，否则应优先使用InnoDB引擎。比如，不在乎故障恢复但却对InnoDB占用过多空间比较敏感，则可以使用MyISAM。

InnoDB关键特性有：

change buffer
double write
自适应哈希索引
刷新邻接页
异步IO

2. 并发控制

无论何时，只要有多个查询在同一时刻修改数据，就会产生并发控制问题。MySQL在两个层面进行并发控制：Server层和存储引擎层。

2.1 读写锁

在处理并发读或者写时，经典的解决方案是利用一套由两种锁类型组成的锁系统：读锁（read lock）也称共享锁（shared lock）和写锁（write lock）也称排他锁（exclusive lock）。读锁是共享的，多个读操作互不干扰、互相不会阻塞。写锁是排他的，也就是说，一个写锁会阻塞其它的读锁和写锁。

在MySQL中，当用户修改某一部分的数据是，MySQL会通过锁来防止其它用户读取、修改同一数据。

2.2 锁粒度

提高共享资源并发度的基本方式就是降低锁的粒度，让锁定的对象更加具有选择性，尽量只锁定需要修改的部分数据。在给定的资源的前提下，锁定的数据量越小，则系统的并发程度越高。

但是，加锁也需要消耗系统资源。锁的各种操作，包括获得锁、检查锁、释放锁等都会增加系统的开销。如果系统花费大量的时间来管理锁，而不是处理数据，那么系统的性能将会收到很大影响。此时，就需要在锁开销和数据安全之间寻求平衡，选择一种合适的锁策略。

大多数数据库一般都是在表上施加行级锁，以便在资源竞争比较激烈的情况下，提供更好的并发性能。而MySQL则提供了更多的灵活性，存储引擎可以实现自己的锁策略和锁粒度，为可特定的应用场景提供更好的性能。

2.2.1 常见的锁策略

表锁（table lock）

表锁是MySQL最基本的锁，也是开销最小的锁。在进行写操作前，首先需要获得写锁，这会锁定整张表，阻塞其它用户的该表的所有读写操作。在没有写锁的情况下，读锁之间互相步阻塞。

MySQL在Server层实现了表锁，尽管存储引擎可以自己管理锁，但当遇到诸如ALTER TABLE之类的SQL语句时，MySQL会直接使用表锁，同时忽略存储引擎的锁机制。

行级锁（row lock）

行级锁可以最大程度的支持并发处理，同时也带来了最大的锁开销。行级锁只能在存储引擎层实现，Server层完全不了解存储引擎中的锁机制。InnoDB实现了行级锁。

2.3 死锁

死锁是多个线程阻塞等待其它处于死锁状态的线程所持有的锁，即互相持有对方所需要的锁，并请求对方的锁。例如：线程1持有A锁，请求B锁，线程2持有B锁请求A锁。一旦产生死锁，则会陷入死循环，除非有外部因素介入，否则无法能解除死锁。

产生死锁的四个必要条件：

互斥：独占性，一个资源同一时间只能被一个线程所拥有。
不可抢占：在资源未被使用完毕前，其它申请者不能强行剥夺。
请求与保持：进程保持已经获得的资源，去请求其它资源并因此而阻塞。
循环等待：若干线程想成了首尾相接的循环等待资源关系。

预防死锁（破坏4个必要条件）

资源一次性分配，一次性获得所有锁——破坏请求与保持

新锁未请求到时释放已占有的锁——破坏不可抢占

一般数据库系统中，均实现了各种死锁检测和死锁超时机制。InnoDB可以检测到死锁的循环依赖，并立即返回一个错误，同时将持有最少行级锁的事务进行回滚。

3. 事务

3.1 事务概念

事务是指满足ACID特性的操作，可以将数据库从一个一致性状态安全的转移到另一个一致性状态。就像锁粒度的升级会增加系统开销一样，事务保障数据安全的同时，也意味着更大的开销。事务由存储引擎实现，Server不管理事务。

事务系统必须支持ACID

Atomicity原子性：事务被视为不可分割的最小单元，要么全部执行成功，要么全部执行失败。
Consistency一致性：事务将数据库从一个一致性状态转移到另一个一致性状态，在事务开始前后，数据库的完整性约束没有被破坏。
Isolation隔离性：事务提交之前对其它事务不可见，事务之间相互隔离。
Durability持久性：事务提交之后，其结果是永久性的。保证了事务的高可靠性，而不是高可用性（硬盘损坏）。

并发一致性问题

丢失更新： 两个事务对同一个数据修改，后一事务覆盖了前者的修改。通过乐观锁或悲观锁解决。
脏读： 事务A修改了一个数据，但未提交，随后被事务B读取，若A撤销了修改，那么B读取到的为脏数据。——读取了未提交的数据
不可重复读： A读取了一个数据，随后B修改了该数据，此时A再次读取该数据时，结果与第一次不同。——先后读取了修改（update）先后的数据
幻读： A读取某个范围的数据，随后B在该范围内添删除了数据，此时A再次读取该范围数据时，结果与第一次不同。——先后读取了某一范围内修改（insert、delete）前后的数据

隔离级别

SQL定义了四种隔离级别：

未提交读Read Uncommitted：即使事务没有提交，其修改也是对其它事务可见。
提交读Read Committed：一个事务在未提交之前，其所作的修改对其它事务不可见。
可重复读Repeatable Read：同一个事务中，多次读取同样数据的结果相同。
可串行化Serialable：事务串行、依次逐个执行，事务之间不产生干扰。

隔离级别	脏读	不可重复读	幻影读
未提交读	√	√	√
提交读	×	√	√
可重复读	×	×	√
可串行化	×	×	×

但是在InnoDB中，默认的事务隔离级别是可重复读，但由于采用了Next-Key Lock，可以解决幻读问题，达到了可串行化的隔离级别。

3.2 事务日志

大多数存储引擎利用事务日志来提高事务的处理效率。存储引擎在修改表数据的时候，首先只修改其缓存页，而不实时得进行刷盘操作。并在修改缓存前，以追加写得方式落盘事务日志。这个方式称之为WAL（Write-Ahead Logging），日志先行。由于顺序IO得速度远快于随机IO，所以事务日志可以大幅度提高系统性能。

InnoDB中的redo log重做日志即是事务日志的一种。
