mvc设计模式与三层架构

mvc与三层架构

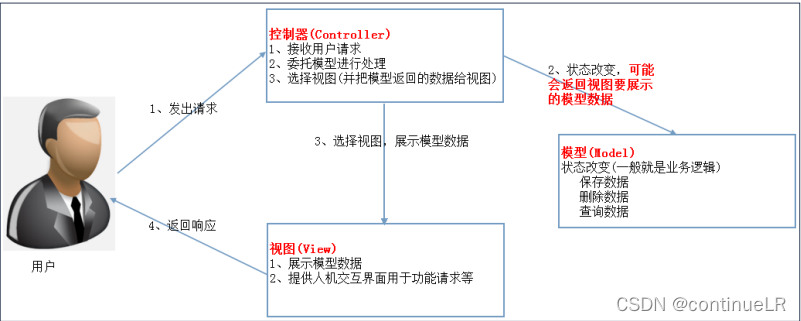

1.什么是mvc设计模式

写Java Web项⽬时会发现，一个中型或者大型项目随着代码的增多，会发现：代码既可以写在src目录下，也可以写在WebContent目录下。

src下可以建很多包，WebContent下可以建很多文件夹。

所以问题就来了：一个新的类到底往哪个目录下的哪个文件夹里写？

此时解决办法就是：需要一个模式去规范，到底哪个类该往哪里写

M：(Model) 模型 : 应用程序的核心功能，管理这个模块中用的数据和值（bean,dao）；

V(View )视图: 视图提供模型的展示，管理模型如何显示给用户，它是应用程序的外观（jsp/html）

C(Controller)控制器: 对用户的输入做出的反应，管理用户和视图的交互，也是连接模型和视图的枢纽（servlet/service）

MVC用于将web（UI）层进行职责解耦

说明:mvc设计模式(不属于23种设计模式)

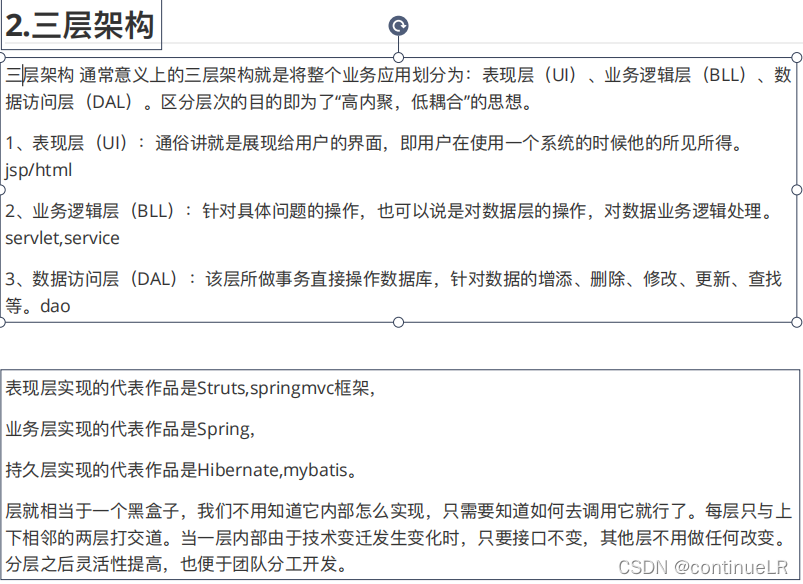

2.三层架构

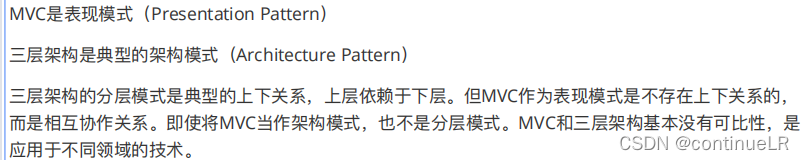

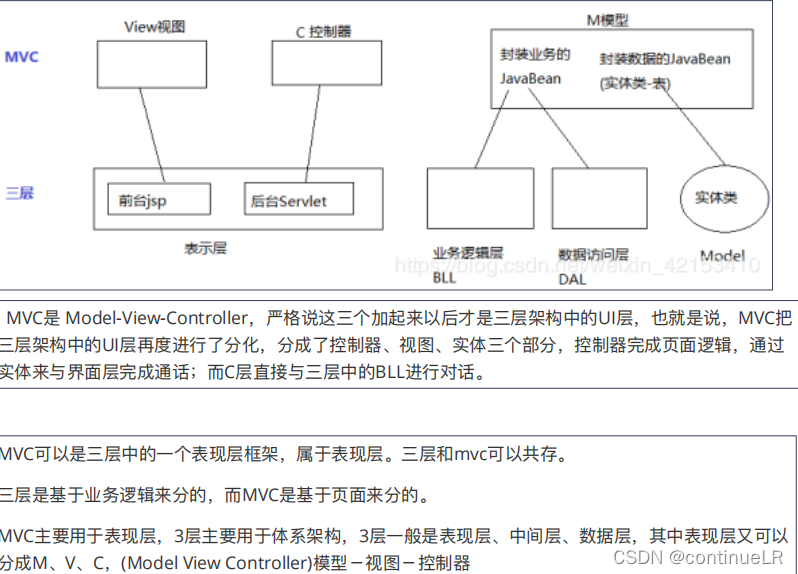

 3.三层架构和MVC的区别与联系

准备工作

1.包结构

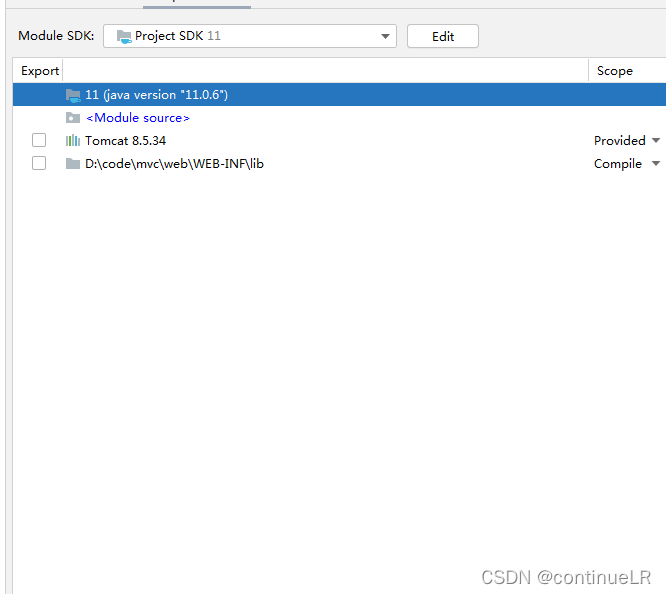

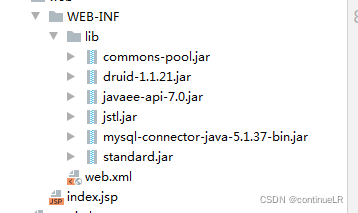

2.导入jar包

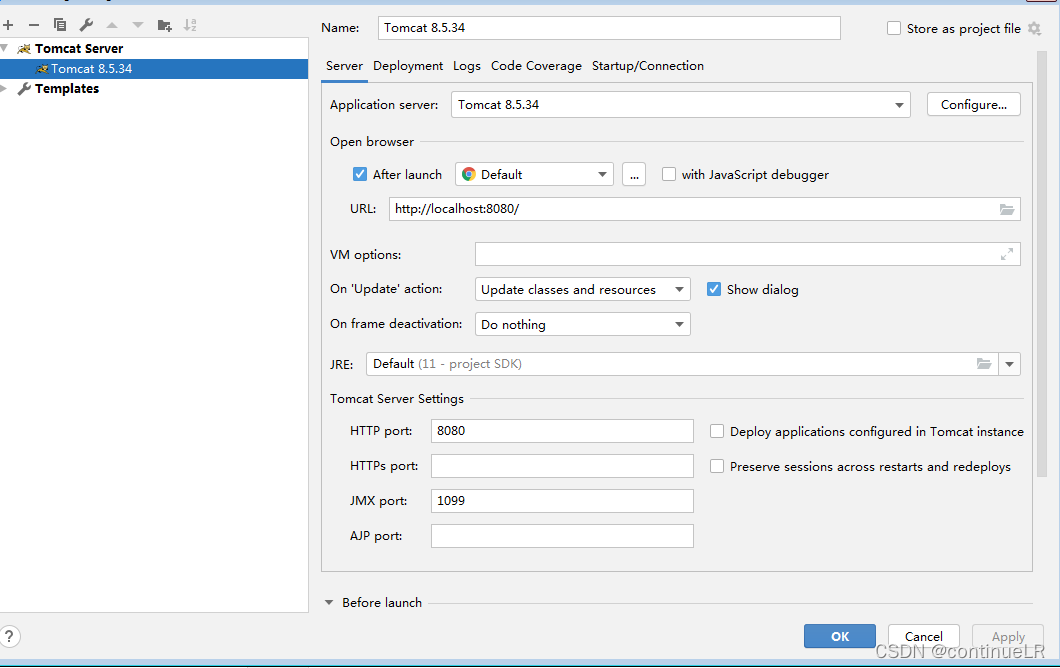

配置Tomcat

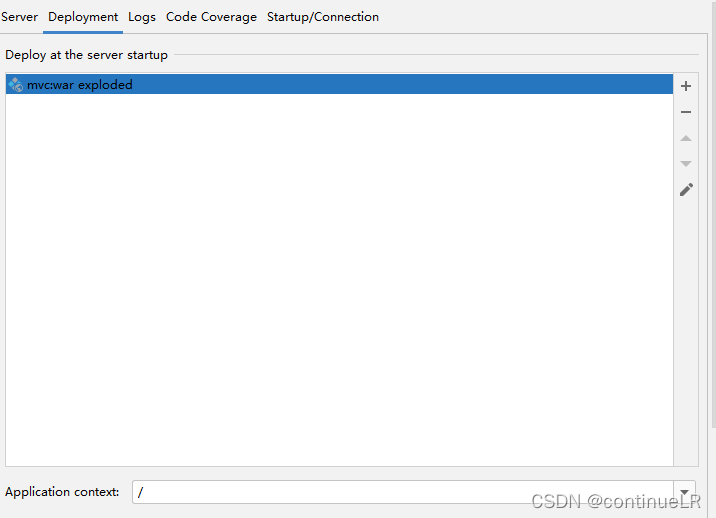

 简化地址栏信息

工具类util：DruidUtil

package util;

import com.alibaba.druid.pool.DruidDataSourceFactory;

import javax.sql.DataSource;
import javax.xml.transform.Result;
import java.io.IOException;
import java.sql.Connection;
import java.sql.ResultSet;
import java.sql.SQLException;
import java.sql.Statement;
import java.util.Properties;

public class DruidUtil {

    private static DataSource ds;
    static{
        try {
            Properties ppt = new Properties();
            ppt.load(DruidUtil.class.getClassLoader().getResourceAsStream("druid.properties"));
            ds = DruidDataSourceFactory.createDataSource(ppt);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }


    /**
     * 从连接池中取出一个连接给用户
     * @return
     */
    public static Connection getConnection(){
        try {
            return ds.getConnection();
        } catch (SQLException throwables) {
            throwables.printStackTrace();
        }
        return null;
    }


    public static void close(Connection conn, Statement state, ResultSet rs){
        try {
            rs.close();
        } catch (Exception throwables) {
            throwables.printStackTrace();
        }
        try {
            state.close();
        } catch (Exception throwables) {
            throwables.printStackTrace();
        }
        try {
            conn.close();
        } catch (Exception throwables) {
            throwables.printStackTrace();
        }
    }
}

属性配置文件 druid.properties

url=jdbc:mysql://localhost:3306/test?useUnicode=true&characterEncoding=utf-8
username=root
password=123456
driverClassName=com.mysql.jdbc.Driver
initialSize=5
maxActive=10
minIdle=5
maxWait=3000

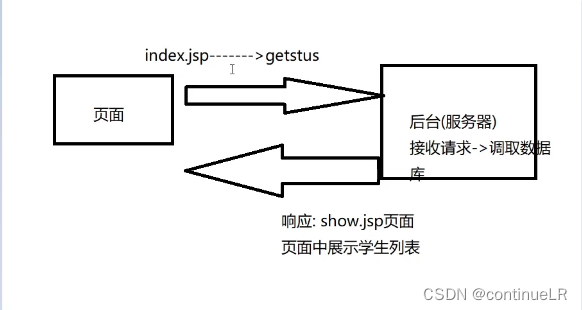

 一个请求的流程

一：MVC之Model开发

 beam包：实体类Student

package bean;
//实体类包=主要存放数据库对应的实体类
//类名=表名
//列名=属性名
//实体类包括：属性，构造方法（无参，全参），setter/getter
//属于Model(M)
public class Student {
    private Integer stuid;
    private String stuname;
    private Integer age;
    private String sex;
    //无参构造方法
    public Student() {
    }
    //全参构造方法
    public Student(Integer stuid, String stuname, Integer age, String sex) {
        this.stuid = stuid;
        this.stuname = stuname;
        this.age = age;
        this.sex = sex;
    }

    public Integer getStuid() {
        return stuid;
    }

    public void setStuid(Integer stuid) {
        this.stuid = stuid;
    }

    public String getStuname() {
        return stuname;
    }

    public void setStuname(String stuname) {
        this.stuname = stuname;
    }

    public Integer getAge() {
        return age;
    }

    public void setAge(Integer age) {
        this.age = age;
    }

    public String getSex() {
        return sex;
    }

    public void setSex(String sex) {
        this.sex = sex;
    }

    @Override
    public String toString() {
        return "Student{" +
                "stuid=" + stuid +
                ", stuname='" + stuname + '\'' +
                ", age=" + age +
                ", sex='" + sex + '\'' +
                '}';
    }
}

dao包：StudentDao接口

package dao;

import bean.Student;

import java.util.List;

//实体类名+Dao=当前类名
public interface StudentDao {
    //定义操作数据库的方法
    //查询全部方法
    public List<Student> getAll();
}

dao包：impl子包： StudentDaoImpl接口实现类

package dao.impl;

import bean.Student;
import dao.StudentDao;
import util.DruidUtil;

import java.sql.Connection;
import java.sql.PreparedStatement;
import java.sql.ResultSet;
import java.sql.SQLException;
import java.util.ArrayList;
import java.util.List;
//接口名+impl=当前类名
public class StudentDaoImpl extends DruidUtil implements StudentDao {
    @Override
    public List<Student> getAll() {
        Connection connection =null;
        PreparedStatement preparedStatement =null;
        ResultSet resultSet=null;
        List list=new ArrayList();
        try {
            connection = getConnection();
            preparedStatement = connection.prepareStatement("select * from  student");
            resultSet=preparedStatement.executeQuery();
            while (resultSet.next()){
                Student student = new Student();
                student.setStuid(resultSet.getInt("stuid"));
                student.setStuname(resultSet.getString("stuname"));
                student.setAge(resultSet.getInt("age"));
                student.setSex(resultSet.getString("sex"));
                list.add(student);
            }
        } catch (SQLException e) {
            e.printStackTrace();
        }finally {
            close(connection,preparedStatement,resultSet);
        }
        return list;
    }
}

二：MVC之Controlle开发

service包 ：StudentService接口

package service;

import bean.Student;

import java.util.List;

//bean类名+Service=当前类名
//Service层主要定义业务逻辑，现阶段主要实现调取dao层
public interface StudentService {
    //查询全部方法
    public List<Student> getAll();
}

service包 ：impl子包：StudentServiceImpl接口实现类

package service.impl;

import bean.Student;
import dao.StudentDao;
import dao.impl.StudentDaoImpl;
import service.StudentService;

import java.util.List;

public class StudentServiceImpl implements StudentService {
    private StudentDao studentDao=new StudentDaoImpl();
    @Override
    public List<Student> getAll() {
        return studentDao.getAll();
    }
}

servlet包 ：StudentServlet处理类处理请求

package servlet;

import bean.Student;
import service.impl.StudentServiceImpl;

import javax.servlet.ServletException;
import javax.servlet.annotation.WebServlet;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.IOException;
import java.util.List;

//C -controller 控制层
@WebServlet(urlPatterns = "/getstus")
public class StudentServlet extends HttpServlet {
    @Override
    protected void service(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
        //接参数（接收请求参数）

        //写逻辑（调取service层方法）
        StudentServiceImpl studentService=new StudentServiceImpl();
        List<Student> getAll=studentService.getAll();
        //返结果（跳转页面）
        //后台传递数据给前台
        req.setAttribute("stulist",getAll);
        req.getRequestDispatcher("/show.jsp").forward(req,resp);
    }
}

 三：MVC之View开发

index.jsp页面

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
  <title>$Title$</title>
</head>
<body>
<a href="getstus">查询学生列表</a>
</body>
</html>

 show.jsp页面

<%@ taglib prefix="c" uri="http://java.sun.com/jsp/jstl/core" %>
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Title</title>
</head>
<body>
<h1>show.jsp</h1>
<table border="" width="500px" bgcolor="aqua">
    <tr>
        <td>id</td>
        <td>name</td>
        <td>age</td>
        <td>sex</td>
    </tr>
    <c:forEach items="${stulist}" var="stu">
        <tr>
            <td>${stu.stuid}</td>
            <td>${stu.stuname}</td>
            <td>${stu.age}</td>
            <td>${stu.sex==1?"男":"女"}</td>
        </tr>
    </c:forEach>
</table>
</body>
</html>

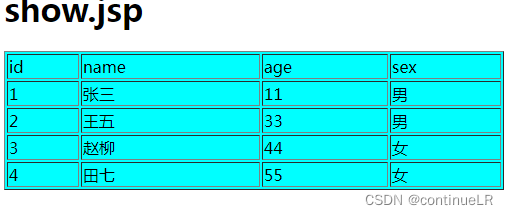

测试结果

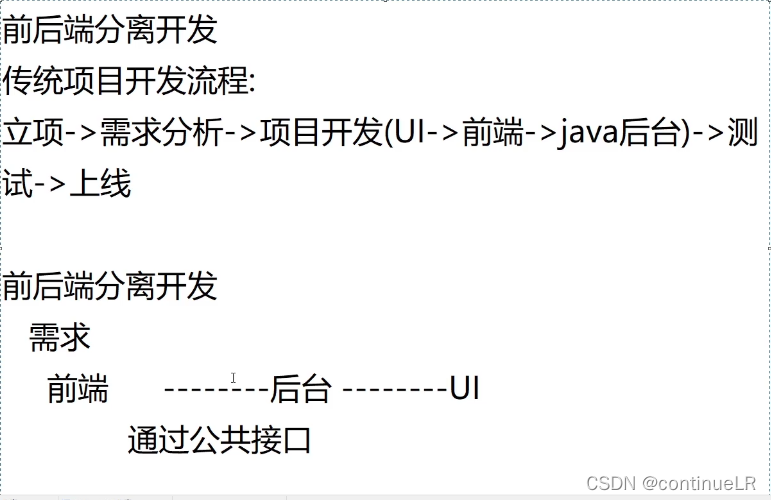

前后端分离技术（了解）
