Javaweb mvc设计模式与三层架构

MVC设计模式与三层架构

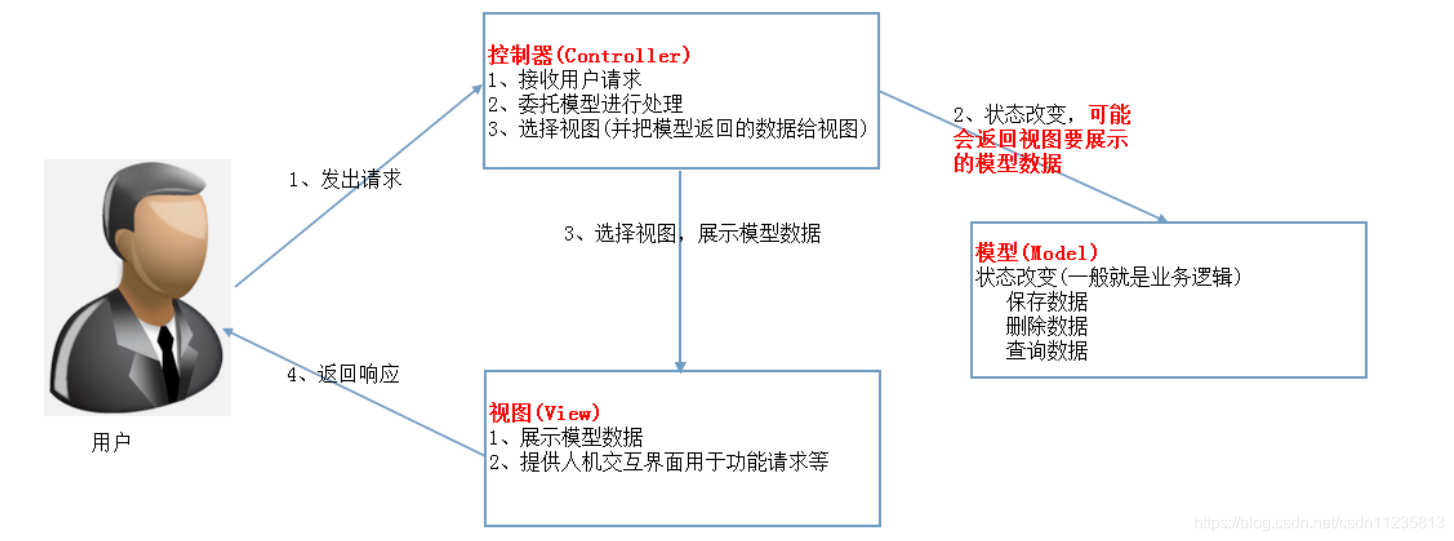

什么是Web MVC设计模式？

mvc指的是m（model 模型） v（view 视图） c（controller 控制器）三个模块组成的代码项目。它规定了一种Javaweb的编程规范。

在Web MVC模式下，模型无法主动推数据给视图，如果用户想要视图更新，需要再发送一次请求（即请求-响应模 型）。

• M(Model) 模型 : 应用程序的核心功能，管理这个模块中用的数据和值（bean,dao）；
• V(View )视图: 视图提供模型的展示，管理模型如何显示给用户，它是应用程序的外观；（jsp/html）
• C(Controller)控制器: 对用户的输入做出反应，管理用户和视图的交互，是连接模型和视图的枢纽。（servlet/service）

MVC想做到代码之间的耦合度降低，能够各司其职。

什么是三层架构？

三层架构 通常意义上的三层架构就是将整个业务应用划分为：表现层（UI）、业务逻辑层（BLL）、数据访问层 （DAL）。区分层次的目的即为了“高内聚，低耦合”的思想。

1、表现层（UI）：通俗讲就是展现给用户的界面，即用户在使用一个系统的时候他的所见所得。 jsp/html
2、业务逻辑层（BLL）：针对具体问题的操作，也可以说是对数据层的操作，对数据业务逻辑处理。 servlet,service
3、数据访问层（DAL）：该层所做事务直接操作数据库，针对数据的增添、删除、修改、更新、查找等。dao

表现层实现的代表作品是Struts,springmvc框架，
业务层实现的代表作品是Spring，
持久层实现的代表作品是Hibernate,mybatis。

层就相当于一个黑盒子，我们不用知道它内部怎么实现，只需要知道如何去调用它就行了。每层只与上下相邻的两层打交道。当一层内部由于技术变迁发生变化时，只要接口不变，其他层不用做任何改变。分层之后灵活性提高， 也便于团队分工开发。

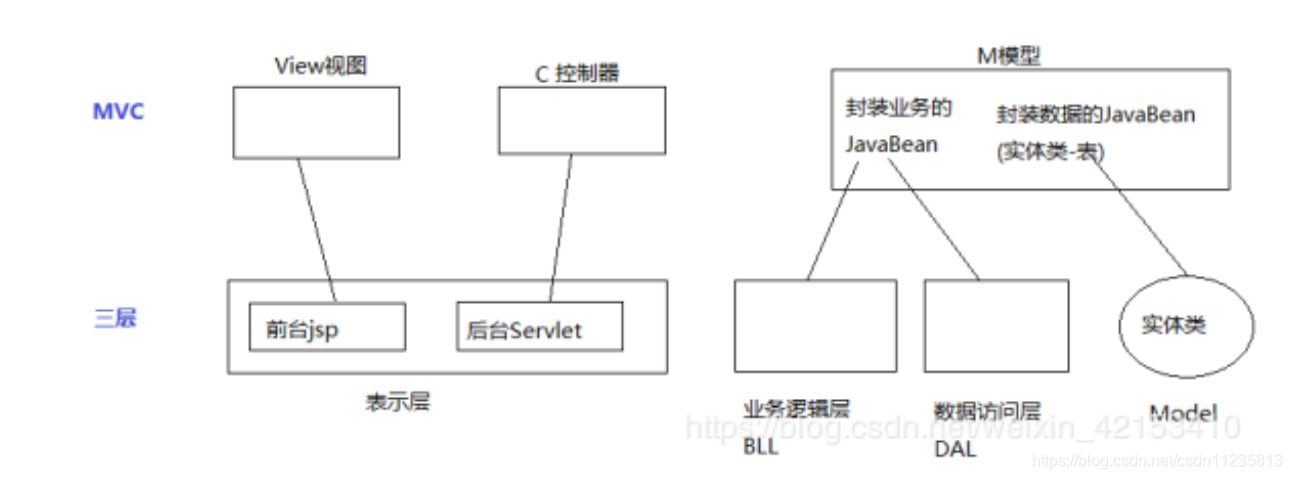

三层架构与MVC之间的区别与联系

联系：

• MVC是 Model-View-Controller，严格说这三个加起来以后才是三层架构中的UI层，也就是说，MVC把三层架构中 的UI层再度进行了分化，分成了控制器、视图、实体三个部分，控制器完成页面逻辑，通过实体来与界面层完成通话；而C层直接与三层中的BLL进行对话。
• MVC可以是三层中的一个表现层框架，属于表现层。三层和mvc可以共存。

区别：

• 三层是基于业务逻辑来分的，而MVC是基于页面来分的。
• MVC主要用于表现层，3层主要用于体系架构，3层一般是表现层、中间层、数据层，其中表现层又可以分成M、 V、C，(Model View Controller)模型－视图－控制器
• MVC是表现模式（Presentation Pattern） 三层架构是典型的架构模式（Architecture Pattern）
• 三层架构的分层模式是典型的上下关系，上层依赖于下层。但MVC作为表现模式是不存在上下关系的，而是相互协作关系。即使将MVC当作架构模式，也不是分层模式。MVC和三层架构基本没有可比性，是应用于不同领域的技术。

结合实例讲解

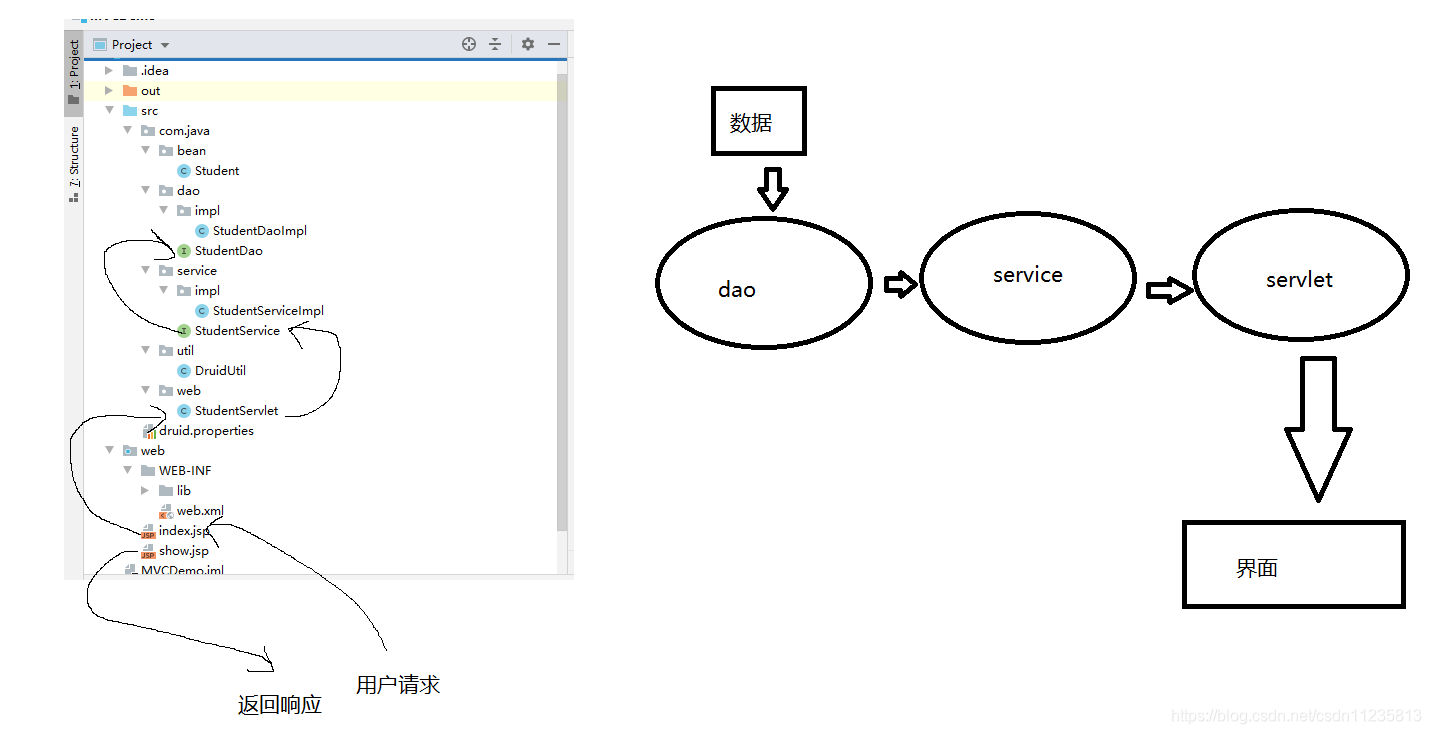

项目文件图例 与 执行顺序

JavaBean student类

package com.java.bean;

//实体类（javabean）
//类名=表名 列名=属性名
public class Student {
    private int studentId;
    private String studentNum;
    private String stuName;
    private int stuAge;

    public Student() {
    }

    public Student(int studentId, String studentNum, String stuName, int stuAge) {
        this.studentId = studentId;
        this.studentNum = studentNum;
        this.stuName = stuName;
        this.stuAge = stuAge;
    }

    public int getStudentId() {
        return studentId;
    }

    public void setStudentId(int studentId) {
        this.studentId = studentId;
    }

    public String getStudentNum() {
        return studentNum;
    }

    public void setStudentNum(String studentNum) {
        this.studentNum = studentNum;
    }

    public String getStuName() {
        return stuName;
    }

    public void setStuName(String stuName) {
        this.stuName = stuName;
    }

    public int getStuAge() {
        return stuAge;
    }

    public void setStuAge(int stuAge) {
        this.stuAge = stuAge;
    }
}

dao接口：

public interface StudentDao {
    public List<Student> getall();
}

dao实现类：

package com.java.dao.impl;

import com.java.bean.Student;
import com.java.dao.StudentDao;
import com.java.util.DruidUtil;
import java.sql.Connection;
import java.sql.PreparedStatement;
import java.sql.ResultSet;
import java.sql.SQLException;
import java.util.ArrayList;
import java.util.List;

public class StudentDaoImpl extends DruidUtil implements StudentDao {
    @Override
    public List<Student> getall() {
        List list = new ArrayList();
        Connection connection = null;
        PreparedStatement preparedStatement = null;
        ResultSet resultSet = null;
        try {

            connection = getConnection();
            String sql = "select * from student";
            preparedStatement = connection.prepareStatement(sql);
            resultSet = preparedStatement.executeQuery();
            while(resultSet.next()){
                Student student = new Student();
                student.setStudentId(resultSet.getInt("studentid"));
                student.setStudentNum(resultSet.getString("studentnum"));
                student.setStuName(resultSet.getString("stuname"));
                student.setStuAge(resultSet.getInt("stuage"));
                list.add(student);
            }
        } catch (SQLException throwables) {
            throwables.printStackTrace();
        } finally {
            close(connection,preparedStatement,resultSet);
        }

        return list;
    }
}

service接口：

package com.java.service;

import com.java.bean.Student;
import java.util.List;

//定义操作数据库的方法
public interface StudentService {
    public List<Student> getall();
}

service实现类：

package com.java.service.impl;

import com.java.bean.Student;
import com.java.dao.StudentDao;
import com.java.dao.impl.StudentDaoImpl;
import com.java.service.StudentService;

import java.util.List;

public class StudentServiceImpl implements StudentService {

    private StudentDao dao = new StudentDaoImpl();

    @Override
    public List<Student> getall() {
        return dao.getall();
    }
}

druid工具：

package com.java.util;

import com.alibaba.druid.pool.DruidDataSourceFactory;

import javax.sql.DataSource;
import javax.xml.transform.Result;
import java.io.IOException;
import java.sql.Connection;
import java.sql.ResultSet;
import java.sql.SQLException;
import java.sql.Statement;
import java.util.Properties;

public class DruidUtil {

    private static DataSource ds;
    static{
        try {
            Properties ppt = new Properties();
            ppt.load(DruidUtil.class.getClassLoader().getResourceAsStream("druid.properties"));
            ds = DruidDataSourceFactory.createDataSource(ppt);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }


    /**
     * 从连接池中取出一个连接给用户
     * @return
     */
    public static Connection getConnection(){
        try {
            return ds.getConnection();
        } catch (SQLException throwables) {
            throwables.printStackTrace();
        }
        return null;
    }


    public static void close(Connection conn, Statement state, ResultSet rs){
        try {
            rs.close();
        } catch (Exception throwables) {
            throwables.printStackTrace();
        }
        try {
            state.close();
        } catch (Exception throwables) {
            throwables.printStackTrace();
        }
        try {
            conn.close();
        } catch (Exception throwables) {
            throwables.printStackTrace();
        }
    }
}

studentServlet：

package com.java.web;

import com.java.bean.Student;
import com.java.service.StudentService;
import com.java.service.impl.StudentServiceImpl;

import javax.servlet.ServletException;
import javax.servlet.annotation.WebServlet;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.IOException;
import java.util.List;

//@WebServlet(value = "/getallstudent")
public class StudentServlet extends HttpServlet {
    @Override
    protected void service(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException {
        //1.接受参数

        //2.调取service方法
        StudentService studentService = new StudentServiceImpl();
        List<Student> students = studentService.getall();

        //3.跳转页面
        req.setAttribute("students",students);
        System.out.println("servlet完成");
        req.getRequestDispatcher("show.jsp").forward(req,resp);

    }
}
