【H3CNE邓方鸣】配置VLAN+2024.12.05

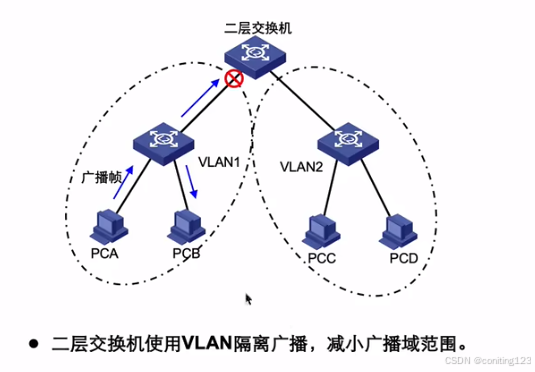

广播内用户多，网络会变差，所以需要隔离广播域。但路由器费用太贵时，可以使用VLAN划分网络，从而解决广播风暴问题。

VLAN的定义

虚拟局域网，用来在二层网络中隔离广播域。
不同VLAN的设备在二层网络中无法互相通讯。

VLAN转发过程举例：

1.PC发送数据帧进入交换机，会被打上vlan tag，vlan tag中的vlan id就是收到帧的接口的所属vlan，一旦数据帧被打上vlan tag，就变成了802.1Q格式的帧。802.1Q，在源MAC地址和Type之间携带vlan tag的帧格式，计算机不识别。

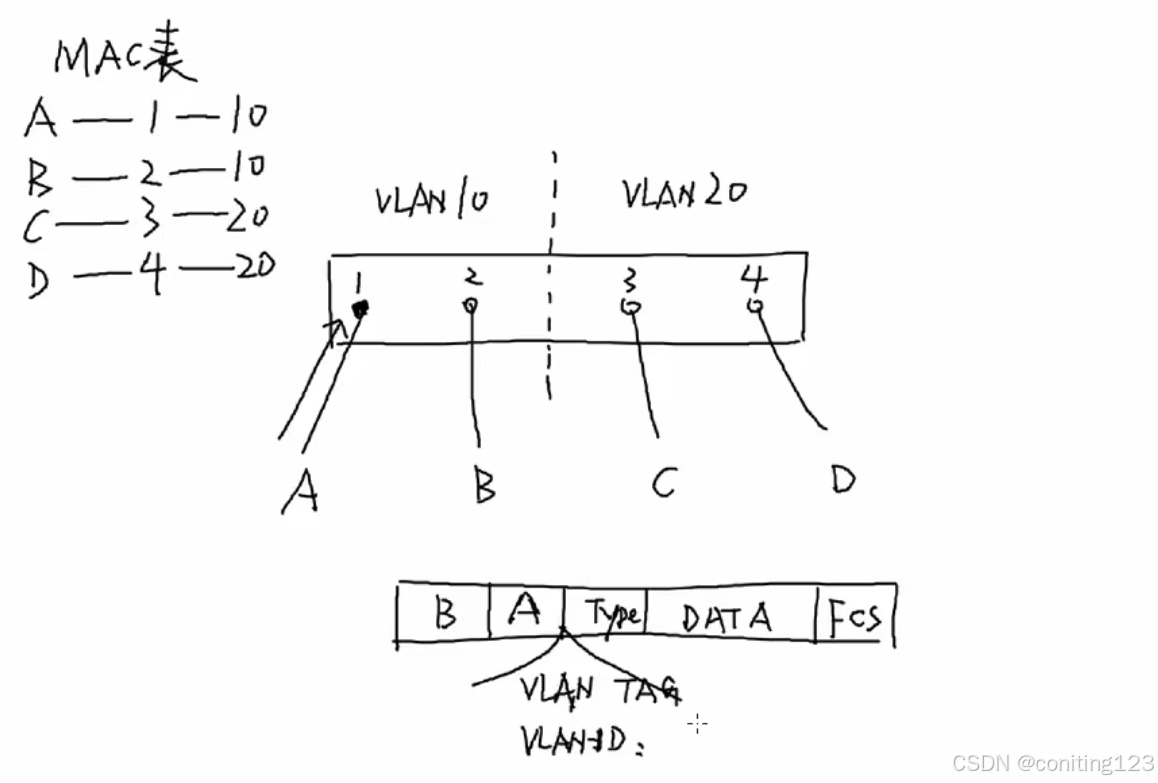

2.交换机在标签中的VLAN所属的MAC地址记录中检查数据帧的目的MAC地址，进行判断，如果查到了记录，就按照记录对应的接口转发，如果没查到，就在标签中的VLAN内进行广播处理。
3.数据帧从出接口发往PC前，会剥离vlan tag，使之还原为标准的以太网帧格式。

VLAN工作原理

交换机端口类型

Access（通过撕tag标签）

1.必须加入到一个vlan，只能加入到一个vlan，从access端口收到的帧，会打上该端口所属vlan的tag，从access端口的帧会剥离tag
2.一般用来连接PC或者路由器
3.H3C交换机默认所有端口都是access类型，并且默认属于vlan1，华为是hybrid

Trunk（通过不撕tag标签）

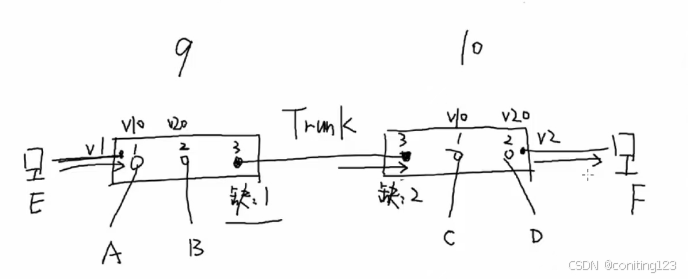

1.可以允许多个vlan的数据通过，从trunk端口发出帧保留vlan tag，但是缺省vlan除外，trunk端口收到未打tag的帧，会重新打上缺省vlan的tag。 缺省用在两台交换机vlan不一致，可以实现互通

2.一般用来连接交换机

Hybrid

1.可以允许多个vlan的数据通过，可以手动配置从Hybrid端口发出的帧，那个vlan保留tag，那个vlan剥离tag，Hybrid收到未打tag的帧，会重新打上缺省vlan的tag
2.既可以连接PC路由器，也可以连接交换机

PVID

定义：表示某个端口的缺省vlan
特征：access端口所属vlan就是pvid，不用配置，默认是vlan1
trunk端口需要手动配置pvid，默认是vlan1
hybrid端口需要手动配置pvid，默认是vlan1

VLAN类型

基于端口的vlan：端口固定属于某个vlan
基于mac地址的vlan：Mac地址绑定到vlan，同一mac地址的设备，无论连接在那个端口，vlan归属不变；端口类型需要配置为hybrid
基于协议的vlan：三层协议绑定到vlan，同一协议的报文，无论从那个口接收，vlan归属不变；端口类型需要配置为hybrid
基于ip子网的vlan：ip网段绑定到vlan，同一ip子网的设备，无论连接在那个端口，vlan归属不变；端口类型需要配置为hybrid
vlan归属优先级：MAC地址vlan>IP子网vlan>协议vlan>端口vlan
