【H3CNE邓方鸣】交换机工作原理+2024.11.24

以太网

传输标准EthemetII类型的网络,可以多路访问,广播式网络,可以隔离冲突域。

Mac地址

每台网络设备生产时就写入的一个全球唯一的物理地址;48位长度,16进制格式地址;前24位位厂商标识(OUI),后24位是设备标识

交换机

定义

工作在数据链路层,通过识别MAC地址来进行数据转发的设备

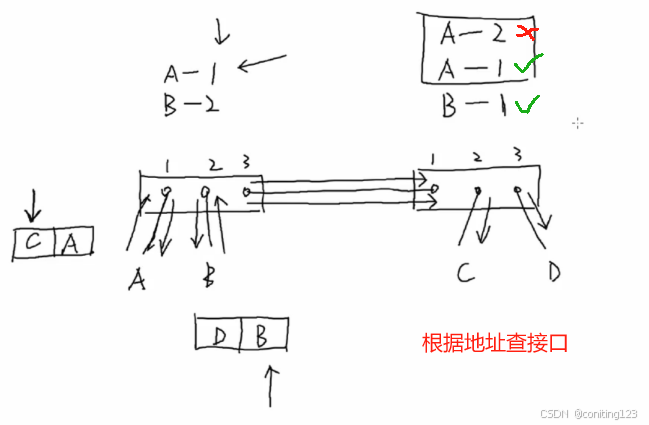

转发原理

在这里插入图片描述

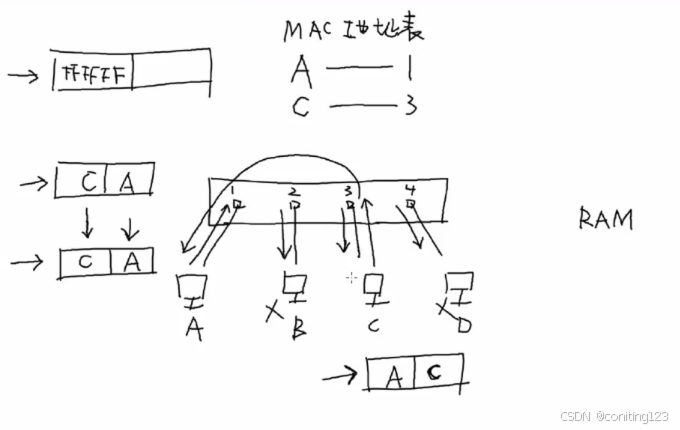

MAC地址表

记录交换机每个端口和所连接的设备的MAC地址的映射关系
一个接口可以对应多个Mac地址
一个Mac地址不能对应多个接口
老化时间:300秒
在这里插入图片描述

工作机制

交换机学习数据帧的源MAC地址,来获得端口和设备MAC地址的映射关系,写入MAC地址表
交换机检查数据帧的目的MAC地址,从MAC地址表中的映射关系来判断把数据帧从那个端口发出
交换机对于目的MAC地址不存在于MAC地址表中的数据帧进行广播处理

数据帧的转发方式

对于目的MAC地址已知的单播帧,交换机查询MAC地址表进行转发
对于目的MAC地址未知的单播帧,交换机进行广播处理
对于广播帧,交换机继续广播处理

数据传输模式

单播

接收者是某一设备

广播

接收者是所有其他设备

组播

接收者是某一部分设备

广播域

网络中所有能收到同样广播消息的设备的集合
默认情况下,交换机的所有端口属于同一广播域
