UML类图

• 作用
  • 架构设计时，弄清楚抽象的东西
• 包含关系
  • 泛化 (Generalization)
    • 说明
      • 是一种继承关系
      • 指定了子类如何特化父类特征和行为
    • 表示符号
      • 带三角箭头的实线，箭头指向父类

    • 示例

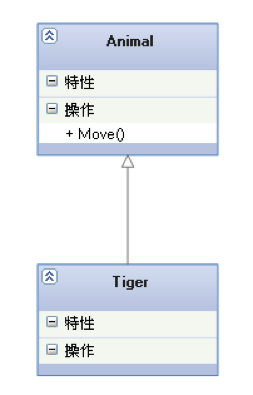

      • 老虎是动物的一种，即有动物的共性，也有老虎自己的特性

  • 实现 (Realization)
    • 说明
      • 是一种类与接口的关系
      • 表示类实现接口的特征和行为
    • 表示符号
      • 带三角箭头的虚线，箭头指向接口
        •

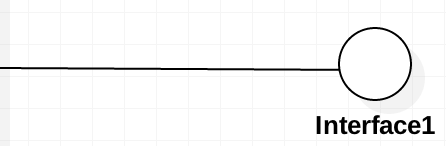

      • 棒棒糖，棒棒糖头就是接口
        •

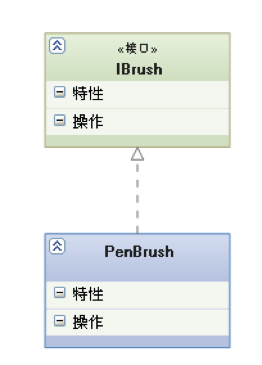

    • 示例
      •
  • 关联 (Association)
    • 说明
      • 是一种拥有关系 (has a)
      • 关联方向可单可双
      • 单向关联有一个箭头
      • 双向关联箭头可有可无
      • 可自身关联
      • [代码体现]：成员变量
    • 表示符号
      • 带普通箭头的实线，指向被拥有者

    • 示例

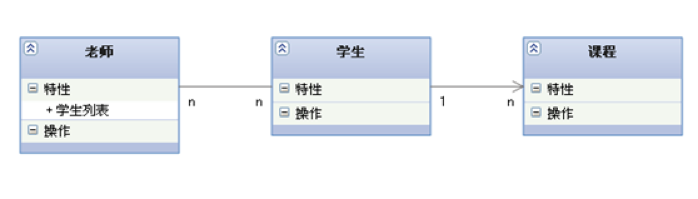

      • 老师与学生是双向关联，学生与某课程间的关系为单向关联

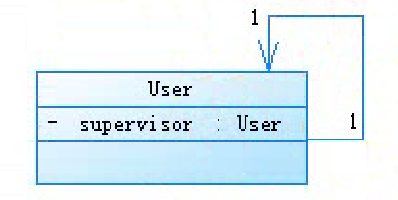

        单向关联，一个User有一个上级
  • 聚合 (Composition)
    • 说明
      • 是关联关系的一种（强关联关系）
        关联和聚合在语法上无法区分，必须考察具体的逻辑关系。
      • 是整体与部分的关系
      • 部分可脱离整体而单独存在
      • [代码体现]：成员变量
    • 表示符号
      • 带空心菱形的实线，菱形指向整体

    • 示例

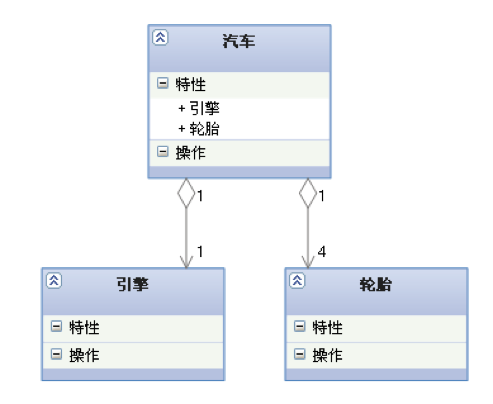

      • 车和轮胎是整体和部分的关系, 轮胎离开车仍然可以存在


  • 组合 (Composition)
    • 说明
      • 是关联关系的一种（比聚合关系还要强的关系）
      • 是整体与部分的关系
      • 部分不能离开整体而单独存在
      • 部分与整体生命周期相同
      • [代码体现]：成员变量
    • 表示符号
      • 带实心菱形的实线，菱形指向整体

    • 示例
      • 公司和部门是整体和部分的关系, 没有公司就不存在部门

  • 依赖 (Dependency)
    • 说明
      • 是一种使用的关系
      • 一个类的实现需要另一个类的协助
      • 尽量不使用双向的互相依赖
      • [代码体现]：被使用者可以是的局部变量、方法的参数或静态方法的调用
    • 表示符号
      • 带箭头的虚线，指向被使用者

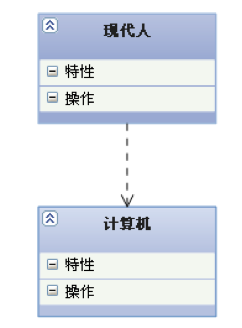

    • 示例
      •
• 关系的强弱顺序
  • 泛化=实现>组合>聚合>关联>依赖

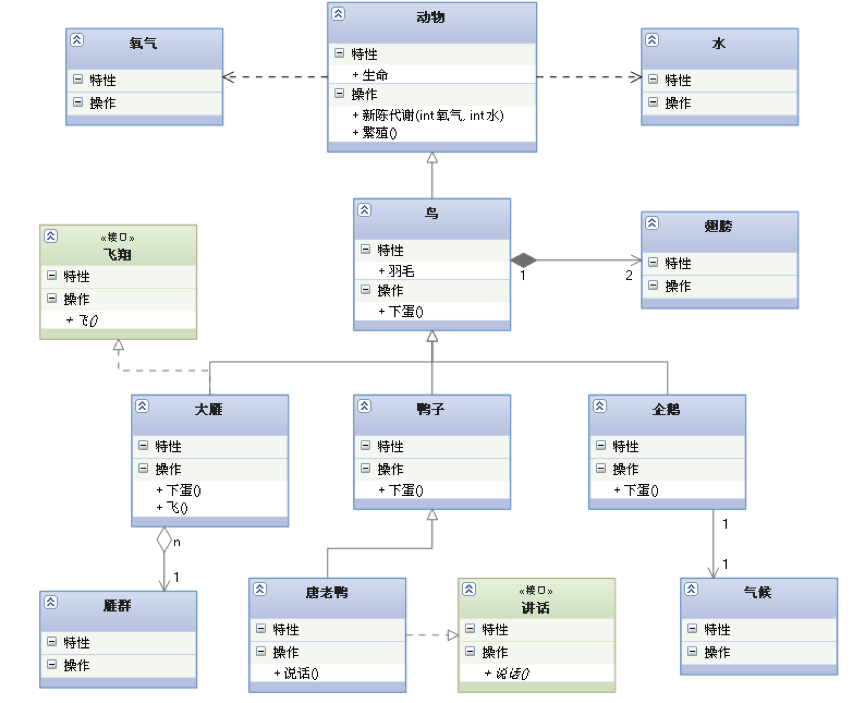

• 综合示例
  • 各种类图关系
