UML用例图

• 作用
  • 描述“用户、需求、系统功能单元”之间的关系
  • 大体功能描述
• 包含元素
  • 参与者（Actor）
    • 在系统外部与系统直接交互的人或事物
      • 参与者是角色而不是具体的人
      • 使用一个小人表示
  • 用例（Use Case）
    • 系统外部可见的一个系统功能单元
      • 系统的功能由系统单元提供
      • 使用椭圆表示
  • 关系（RelationShip）
    • 特点
      • UML里最麻烦的部分
    • 用例图关系类型
      • 关联 (Association)
        • 说明
          • 参与者与用例间的关系
          • 参与者与用例之间的交互
          • 任何一方都可发送或接收消息
          • 箭头指向：指向消息接收方
        • 表示符号
          •
        • 示例
          •
      • 泛化 (Generalization)
        • 说明
          • 参与者之间或者用例之间的关系
          • 通常理解的继承关系
          • 继承父类所有结构，行为和关系
          • 箭头指向父类
        • 表示符号
          •

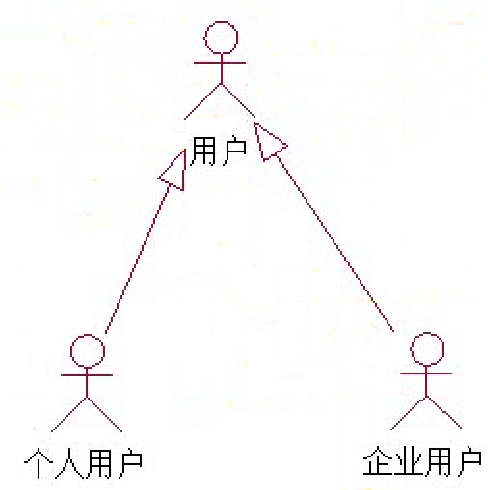

        • 示例
          •
      • 包含 (Include)
        • 说明
          • 用例之间的关系
          • 较复杂用例所表示功能分解成多个较小功能用例
          • 如缺少包含用例，基用例就不完整
          • 箭头指向分解出来的功能用例
        • 表示符号
          •

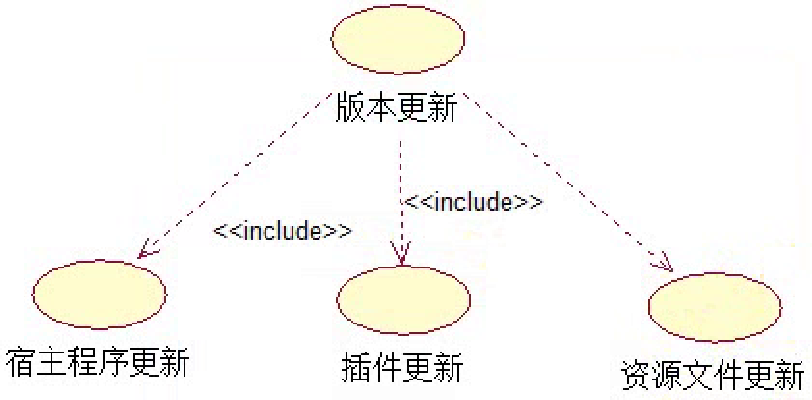

        • 示例
          •
      • 扩展 (Extend)
        • 说明
          • 用例之间的关系
          • 用例功能的延伸
          • 为基用例提供附加功能
          • 扩展用例是可选的
          • 缺少扩展用例不会影响到基用例完整性
          • 箭头指向基用例
          • 扩展(Extend)和包含(Include)没有严格区分
        • 表示符号
          •

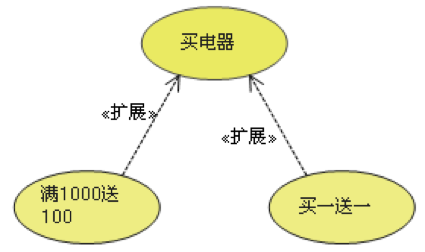

        • 示例
          •

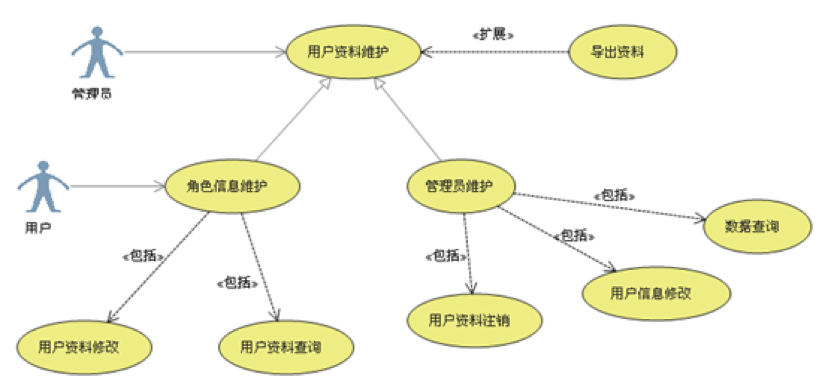

• 综合用例图
  •
