本文介绍了用例图在软件工程中的应用，详细阐述了用例图的组成部分，包括参与者(Actor)、用例(Use Case)和子系统，以及它们之间的关联、泛化、包含和扩展关系。通过一个超市信息管理系统的例子，帮助读者深入理解如何构建和解读用例图。

用例图

概念

用例图主要用于描述角色以及角色与用例之间的链接关系，说明的是谁要使用系统，以及他们使用系统可以做些什么。
用例图的元素
- 用例图的三个元素 :

  {参与者(Actor)，用例(Use Case)，子系统}
- 参与者 Actor

  大多数系统具有多种类型的用户，每类用户表示为一个参与者。

  用一个火柴人表示：
- 用例 Use Case

  在不展现一个系统或子系统内部结构的情况下，对系统或子系统的某个连贯的功能单元的定义和描述。

  用椭圆表示
- 子系统

  用来展示系统的一部分功能，这部分功能联系紧密

  用方框表示
用例图的关系

关系类型	说明	表示符号
关联	参与者与用例之间的关系
泛化	参与者之间或用例之间的关系
包含	用例之间的关系
扩展	用例之间的关系

关联

表示参与者与用例之间的通信，用实线表示，指向消息接收方。
泛化

表示继承关系，指向父用例
包含

将一个复杂的用例的功能拆解成多个简单的步骤。

当用例事件流过于复杂时，要简化用例的描述，可以将一段事件流抽象成一个被包含的用例；另一种情况，当用例划分过于细致繁琐时，可以抽象出一个基用例。

箭头指向分解出来的功能用例。

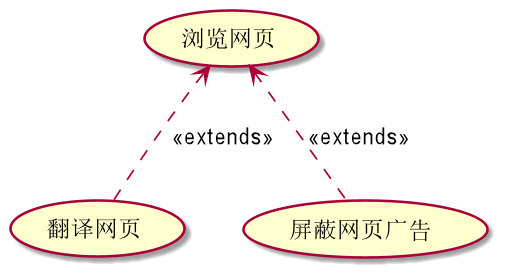

- 扩展

  扩展是基础用例的一个延伸，为基础用例一个附加的功能。

  箭头指基础用例

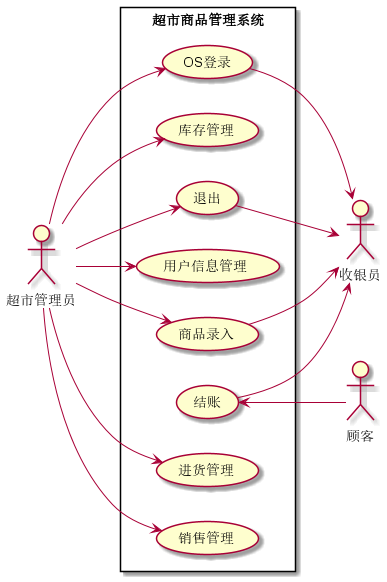

用例图实例

超市信息管理系统

@startuml
left to right direction
Actor 超市管理员 as admin
Actor 收银员 as cashier
Actor 顾客 as customer

rectangle 超市商品管理系统 {
admin --> (商品录入)
admin --> (用户信息管理)
admin --> (OS登录)
admin --> (退出)
admin --> (进货管理)
admin --> (销售管理)
admin --> (库存管理)

(商品录入) --> cashier
(OS登录) --> cashier
(退出) --> cashier
(结账) -> cashier

(结账) <-- customer
}
@enduml
