协议栈

协议栈，指的是TCP/IP协议栈。linux系统中，协议栈是内核实现的。

协议，是通信双方对包格式的一种约定。

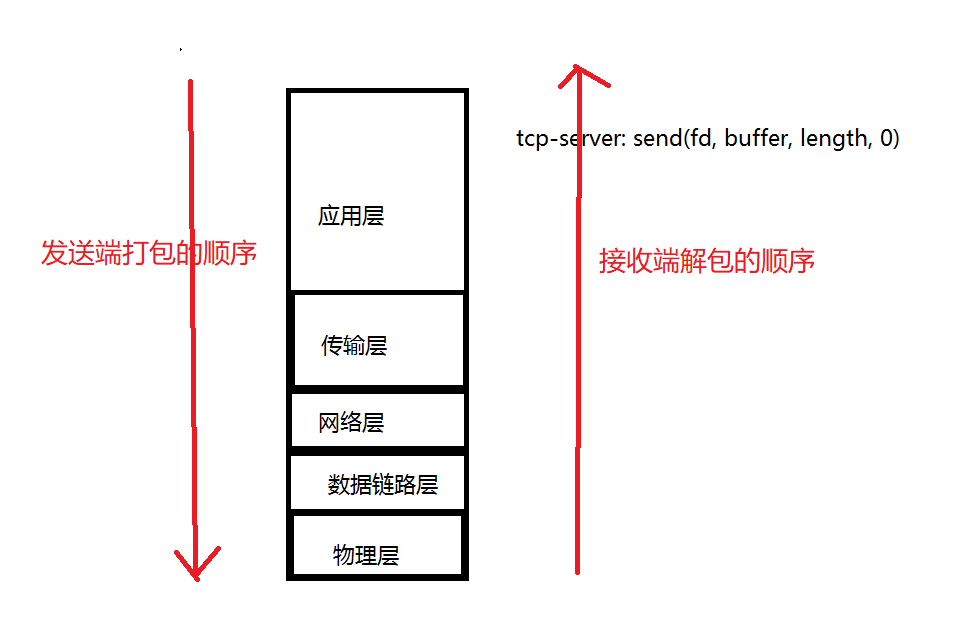

为什么是栈呢？因为对于包的组织，类似于栈的数据结构。发送端组织包的顺序是应用层->传输层->网络层->数据链路层，之后通过网卡将数字信号转换成光电信号，发送给接收端；接收端的网卡将光电信号转换成数字信号，解包的顺序是数据链路层->网络层->传输层->应用层。

如何拿到最原始的数据？

raw socket，socket的第二个参数，可以设置SOCK_STREAM，SOCK_DGRAM. SOCK_RAW就可以拿到以太网数据。tcpdump、wireshark就是利用这种方法。
netmap
dpdk

网卡的作用

Client发送数据给server，数据首先到达网卡，经过两步到达应用程序
1）将数据从网卡的内存copy到内核协议栈，内核协议栈对数据包进行解析；
2）应用程序通过调用recv函数，将数据从内核copy进用户空间，得到应用层的数据包。
网卡的作用，接收的时候，是将光电信号转换成数字信号；发送的时候，将数字信号转换成光电信号。

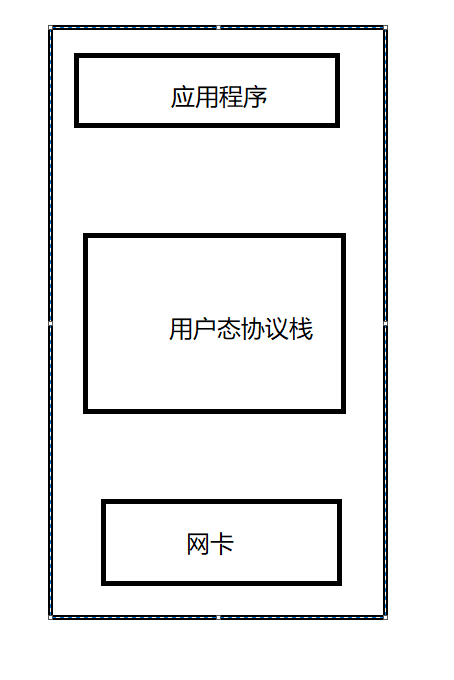

什么是用户态协议栈？

就是将协议栈，做到应用程序。为什么要这么做呢？减少了一次数据copy的过程，绕过内核，数据可以直接从网卡copy到应用程序，对于性能会有很大的提升。

为什么要有用户态协议栈呢？

是为了解决C10M的问题。

之前说过C10K的问题，使用epoll可以解决C10K的问题。现在epoll已经可以支持两三百万的并发了。
什么是C10M问题？
实现10M(即1千万)的并发连接挑战意味着什么：(网上找的)
1）1千万的并发连接数；
2）100万个连接/秒：每个连接以这个速率持续约10秒；
3）10GB/秒的连接：快速连接到互联网；
4）1千万个数据包/秒：据估计目前的服务器每秒处理50K数据包，以后会更多；
5）10微秒的延迟：可扩展服务器也许可以处理这个规模(但延迟可能会飙升);
6）10微秒的抖动：限制最大延迟；
7）并发10核技术：软件应支持更多核的服务器(通常情况下，软件能轻松扩展到四核，服务器可以扩展到更多核，因此需要重写软件，以支持更多核的服务器).

我们来计算一下，单机承载1000万连接，需要的硬件资源：
内存：1个连接，大概需要4k recvbuffer，4k sendbuffer，一共需要10M * 8k = 80G
CPU：10M 除以 50K = 200核
只是支持这么多连接，还没有做其他事情，就需要这么多的资源，如果在加上其他的限制，加上业务的处理，资源肯定会更多。使用用户态协议栈，可以减少一次数据的copy，可以节省很大一部分资源。

要实现用户态协议栈，很关键的一个问题，是网络数据怎么才能绕过内核，直接到达用户空间？netmap、dpdk为用户态协议栈的实现，提供了可能。

这次我们使用了netmap实现用户态协议栈，后面会介绍dpdk。

netmap原理

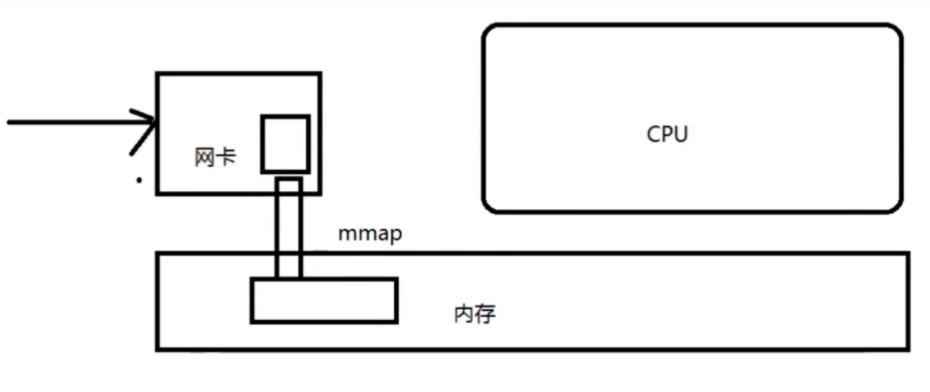

netmap主要利用了mmap，将网卡中数据，直接映射到内存。netmap直接接管网卡数据，可以绕过内核协议栈。我们直接在应用程序中实现协议栈，对协议进行解析，就可以获取到网络数据了。

零拷贝，使用的是mmap方式，本质是DMA的方式，不需要CPU参与。普通copy，从磁盘copy数据到内存，需要CPU的move指令。sendfile使用的是mmap方式。**零拷贝主要是说CPU有没有参与，而不是说有没有copy。**是由主板上的DMA芯片将外设的数据copy到内存。

netmap可以在github上下载，按照上面的readme编译安装，使用比较方便。
https://github.com/luigirizzo/netmap

利用netmap实现用户态协议栈

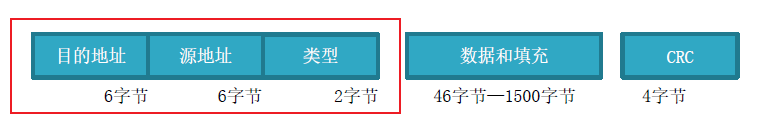

以太网头定义

typedef struct _ethhdr {



    unsigned char h_dst[ETH_ADDR_LENGTH];
    unsigned char h_src[ETH_ADDR_LENGTH];
    unsigned short h_proto;

} ethhdr;

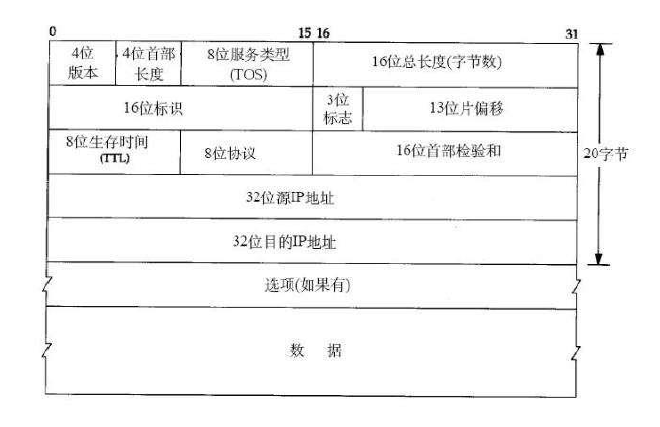

IP头定义

typedef struct _iphdr {



    unsigned char hdrlen:4, // ip头长度，最大15*4=60字节
                  version:4;
    unsigned char tos;
    unsigned short length;
    unsigned short id;
    unsigned short flag_offset;
    unsigned char ttl; // time to live ping的ttl就是ip头里面的ttl
    unsigned char type;
    unsigned short check;
    unsigned int sip;
    unsigned int dip;

} iphdr;

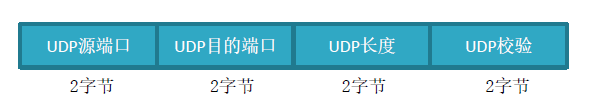

UDP头定义

UDP比TCP要简单很多，没有序列号，无法保证消息必达；也做不了重传；没有拥塞控制。

typedef struct _udphdr {



    unsigned short sport;
    unsigned short dport;
    unsigned short length;
    unsigned short check;

} udphdr;

UDP包定义

UDP包组成：以太网头 + IP头 + UDP头 + UDP数据。

以太网头、IP头、UDP头都已经定义好了，这里有一个问题，UDP数据怎么定义？

用指针是不合适的，这里引入了零长数组，也叫柔性数组。

typedef struct _udppkt {



    ethhdr eh; // 14
    iphdr ip; // 20
    udphdr udp; // 8

    unsigned char data[0];

} udppkt;

柔性数组的好处，是不占空间，只是占了一个位置，作用相当于标签。

零长数组使用条件：

不关心长度，可以通过某种方法计算出它的长度，比如通过udp头的length能够计算出来用户数据的长度；
它的内存是提前分配好的，不会越界。

因为4字节对齐的关系，sizeof(udppkt)的结果是44，所以需要使用单字节对齐，结果就是42。

#pragma pack(1)

使用netmap处理UDP包

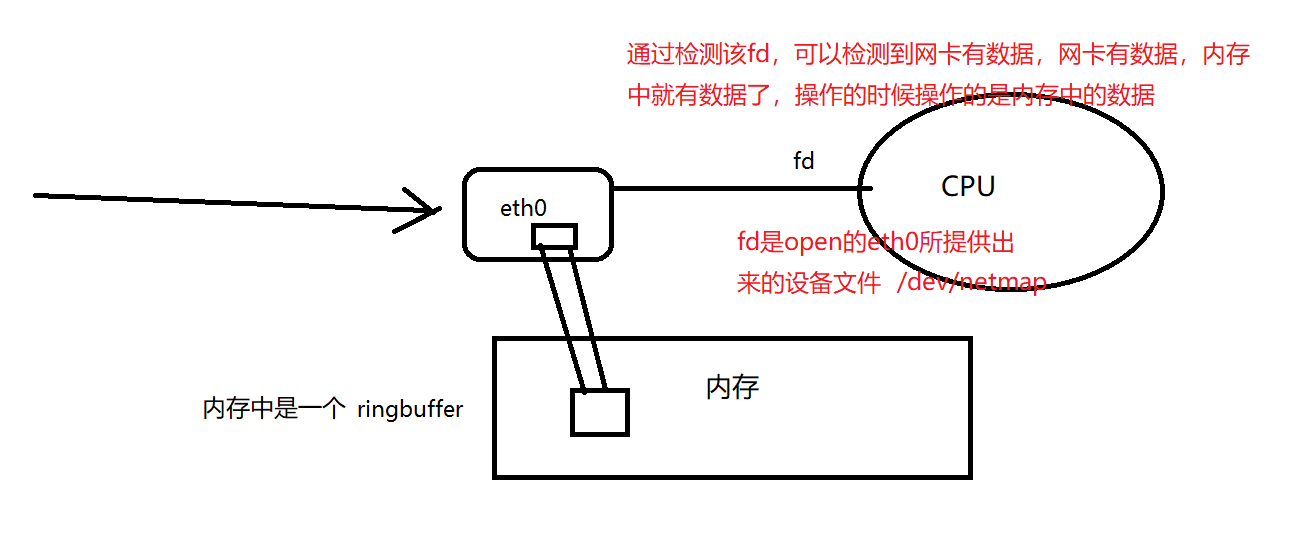

nm_open主要做了两个事情：

把网卡的内存映射到内存；
把fd指向eth0对应的设备文件。

通过检测fd，就可以判断网卡是否有数据，有数据就可以直接操作内存。

如果来了一个数据，如果数据很多，网卡需要进行模拟信号和数字信号转换，DMA也需要不断把数据映射到内存，怎么把多个数据包给组织起来？比如一下来100个包，怎么把这100个包组织起来？

使用ringbuff。

对于大量数据，从网卡将数据取到内存中，CPU有两种做法：

轮询
事件

对于大量数据，使用轮询方式比较好。这就是网络这一层，从网卡里面取数据的两种方法。事件的方式针对稀疏型的数据。

nm_nextpkt是操作内存，取出来的就是一个完整的包。

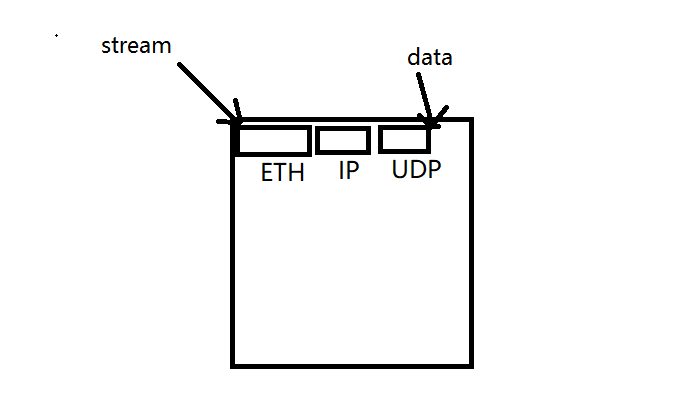

之后通过去掉以太网头，IP头，UDP头，得到用户数据。

int main() {


    struct nm_pkthdr h; // ringbuff的指针
    struct nm_desc *nmr = nm_open("netmap:eth1", NULL, 0, NULL);

    if (nmr == NULL) return -1;

    struct pollfd pfd = {

   0};
    pfd.fd = nmr->fd;
    pfd.events = POLLIN;

    while (1) {



        int ret = poll(&pfd, 1, -1);
        if (ret < 0) continue;

        if (pfd.events & POLLIN) {



            unsigned char *stream = nm_nextpkt(nmr, &h); // ringbuff

            ethhdr *eh = (ethhdr*)stream;
            if (ntohs(eh->h_proto) == PROTO_IP) {



                udppkt *udp = (udppkt*)stream;

                if (udp->ip.type == PROTO_UDP)
