什么是千兆工业以太网交换机？

概述
千兆轻环网工业以太网交换机采用高强度IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供全面的LED状态指示，支持宽电压12~48V DC电源输入，以增加通讯网络的可靠度，是深圳市讯记科技有限公司自主研发的二层以太网交换机。提供2~4个10/100/1000Base-T(X) RJ45电口和2个1000Base-SFP光口，可以根据业务口需求灵活的进行光电组合。系列产品支持CK-ring用于以太网冗余，环网自愈时间小于20ms；基于工业安装需求，提供DIN35导轨或壁挂式这两种安装模式。本产品采用业内优秀的网络方案，-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案。
【性能特点】
*符合IEEE802.3/802.3u标准，存储转发交换方式
*提供2~3个10/100/1000Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），MDI/MDI-X自适应
*提供2个1000Base-SFP光口，可适配1000M SFP光模块
*采用高强度IP40外壳及工业级EMC设计
*支持宽电压12~48V DC电源输入
*-40~85℃工作温度范围
【详细规格】
技术
*标准：IEEE802.3、IEEE802.3u
接口
*RJ45电口：10/100/1000Base-T（X）速率自侦测、全/半双工模式，MDI/MDI-X自适应；
*千兆光口：1000Base-SFP，（选配1000Base-X或1000Base-T模块）
交换属性
*十兆转发速度：14881pps
*百兆转发速度：148810pps
*千兆转发速度：1488096pps
*传输方式：存储转发
*系统交换带宽：12Gbps
*缓存大小：2Mbits
*MAC地址表：8K
电源
*宽电压12~48V DC电源输入，典型工作电压12V/24V/48V，采用3芯7.62mm间距标准工业端子
*空载功率：2光4电3.84W(@24VDC)
*满载功率：2光4电7.2W(@24VDC)
机械特性
*尺寸（W×H×D）：40mm×128mm×100mm
【注意事项】
*请配置DC 12~48V工业标准电源，典型电压值为12V/24V/48V。
*光口未使用时，必须用光纤帽盖好，以免污染光口。
*请勿直视设备光纤输出口，以免激光损伤眼睛。
*本设备属于精密通信设备，请切实做好设备的接地工作。设备接地是通过侧板上专门的接地螺钉，安装时要使用专用的接地导线进行接地。

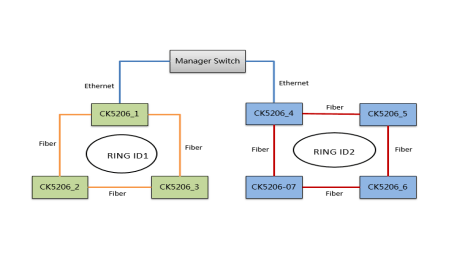

举例环网组环模式

【DIN导轨式安装】
采用35mm标准DIN导轨式安装，在大多数工业应用上非常方便，其安装步骤如下：
步骤1：检查是否具备DIN-rail导轨安装工具配件（本产品已提供安装配件）。
步骤2：检查DIN导轨是否固定结实，是否有安装本产品的合适位置。
步骤3：将产品配件的DIN导轨连接座下部卡入DIN轨内（下部带弹簧支撑），然后将连接座的上部卡入DIN导轨（下部卡入少许，稍微用力保持设备平衡卡入上部）。
步骤4：将DIN轨卡入DIN轨连接座后，检查并确认产品可靠地安装到DIN轨上。

*净重：600克
*外壳：IP40等级保护，金属外壳
*安装：壁挂式或DIN导轨式安装
工作环境
*工作温度：-40℃~85℃
*存储温度：-40℃~85℃
*相对湿度：5%~95%（无凝露）
保修
*保修期：5年
【符合标准】
*IEC61000-4-2（ESD）：±8KV接触放电，±8KV空气放电
*IEC61000-4-3（RS）：10V/M（80-1000MHZ）
*IEC61000-4-4（EFT）：电源端：±4KV，信号端：±2KV
*IEC61000-4-5（Surge）：电源端：0.5KV，信号端：±2KV
*IEC61000-4-6（射频传导）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）
*IEC61000-4-16（共模传导）：30V COUNT 300V，1S
*IEC60068-2-6（振动）
*IEC60068-2-27（冲击）
*IEC60068-2-32（自由跌落）
*IEC61000-6-2（通用工业标准）
【产品外观】

【LED指示灯】
LED 显示状态 描述
PWR1~2 常灭 电源未连接或故障。
常亮 电源正常。
SYS 常灭 电源未连接或系统故障。
闪烁 系统正常。
RING 常灭 电源未连接或环网未开启。
常亮 环网正常
G1~2 常灭 光纤无连接或故障。
常亮 光纤链路正常。
闪烁 光纤链路正常，且有数据交换。
每个RJ45端口具有两个LED指示灯，黄灯未使用，绿灯为端口链接状态指示灯。
10M/100M
（绿灯） 常灭 RJ45端口未建立有效的网络连接。
常亮 RJ45端口已建立有效的网络连接。
闪烁 RJ45端口已建立有效的网络连接，且有数据交换。

【电源连接和拨码设置】

*设备接地：交换机上侧板出有一接地螺丝，此点连接接地线的一端，另一端需可靠接入机房的大地。接地线要求至少2.5 mm2，接地电阻要求在5欧姆以下。
*电源输入（V+/V-）：支持电源电压范围为DC12~48V，请使用0.75 mm2以上优质铜线。
*拨码开关S1：设置环网使能，0表示不启用环网，1表示启用环网，只有启用了环网拨码开关S2~S4参数才有用。
*拨码开关S2：设置环网主从设备，0表示从设备，1表示主设备，一个环网里面有且只有1个主设备，其他设备都为从设备。
*拨码开关S3、S4：设置环网ID1~4，00表示环网ID为1，01表示环网ID为2，10表示环网ID为3，11表示环网ID为4，一个环网里面环网ID号要相同。
*环网口Ring Port：设备7/FX1口默认为环网主端口，8/FX2口默认为环网备用端口。
环网设置
