时钟

时钟对于电子设备来说都是非常重要的，它是传输数据的一个基准，如果没有这个基准的话将导致系统的混乱。

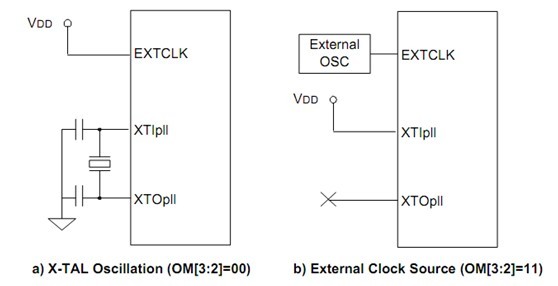

S3C2440的频率有两种输入方式：外部时钟源和内部晶振（如下图）



    输入的频率一般是比较低的比如2440的就只有12M，而2440的主频可以达到460M，这就需要对输入频率通过PLL锁相环进行倍频

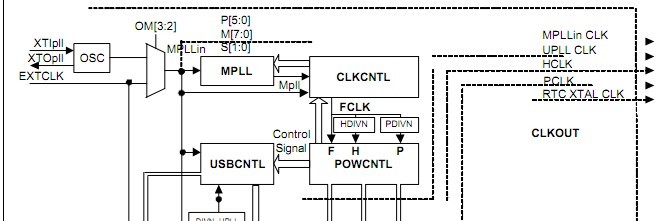

先来看下这个CLOCK的结果图：



从上面的结果图可以看出输入频率OSC首先经过MPLL倍频

整个系统时钟主要有几个组成：FCLK,HCLK,PCLK

FCLK:是个cpu提供时钟

HCLK：用于AHB总线，中断控制器，LCD控制器，内存控制器提供时钟

PCLK：用于APB总线，通常给IIC,WDT,IIS,ADC, UART, GPIO, RTC and SPI.等外设提供时钟

下面是整个时钟系统的几种工作方式：正常，空闲，慢，睡眠模式。

慢模式：也就是没有通过MPLL倍频，直接就由外部时钟源或者内部晶振来提供时钟，所以系统的功耗有时钟源来决定

 设置系统时钟主要配置几个寄存器：

 MPLLCON：设置P,S,M的值

CLKDIVN：设置FCLK,HCLK,PCLK的比例关系

MPLL和UPLL的计算公式不同：

Mpll = (2*m * Fin) / (p * 2s)

 m = M (the value for divider M)+ 8, p = P (the value for divider P) + 2，s = SDIV



UPLL Control Register

Upll = (m * Fin) / (p * 2S)

m = (MDIV + 8), p = (PDIV + 2), s = SDIV

另外需要特别注意的一点，如果直接采用上面的式子计算输出频率很可能出错，因为会发生溢出，故采用下面的式子：

FOUT = 2 * m * （Fin/100） / (p*2S)×100,

下面是核心代码：

1. //为了使FCLK=400Mhz，我们取m=92，p=1，s=1.也可以根据手册p255频率表中的数值，
2.  //但是没有400Mhz的组合。可以选接近的
3. rMPLLCON = 92<<12 | 1<<4 |1 ;
4. rCLKDIVN = 2<<1 | 1;   //FCLK:HCLK:PCLK = 1:4:8
5. rCAMDIVN = 0<<9 ;    //配置CLKDIVN[2:1]与改位有关，可参考手册说明
6. m = (rMPLLCON>>12) &0xff ;
7. p = (rMPLLCON>>4) & 0x3f;
8. s = rMPLLCON & 0x3;
9. FCLK = ((m+8) * 2 * (FIN/100)) / ( (p+2) * (1 << s))*100;
10. PCLK = FCLK >>3;
