Unity3D-Prespective学习

自学笔记，里面有很多内容可能不是那么准确。

常用英语

• kinematics Controller：运动控制器？

• Joint：连接处

• Spline:样线？

• Axis：轴

• motor：马达

• DC：直流电

• Emitter：发射体

• Beam Sensor：光线感应器

• indicator：指示器

• Slide：滑块

• Bar Linkage Solver：棒状物体连接解决

位置

• 添加kinematics Controller：菜单栏Mechanics->Add Kinematics->Kinematics Controller

• 添加Wheel Joint：菜单栏Mechanics->Add Kinematics->Wheel Joint

• 添加Prismatic Joint：菜单栏Mechanics->Add Kinematics->Prismatic Joint

• 添加Spline：菜单栏Utilities->Create->Spline

• 添加Physical Component：菜单栏Standard Components中选择需要的组件就可以找到

• Gyroscopic Joint:菜单栏Mechanics->Add Kinematics->Gyroscopic Joint

• Bar Linkage Solver:菜单栏Mechanics->Add Kinematics->Bar Linkage Solver

组件用法

• 不管什么操作都要先添加一个kinematics Controller，然后把要操作的对象放进去

• Prismatic Joint：为对象添加这个属性，配合Spline使用，Spline规定路线，然后在Prismatic Joint中选中Enforce Outside Playmode属性，就可以让对象沿着Spline规定的路线进行移动了，并且Spline是一个线段，对象移动时无法超过Spline的范围

  • Enforce Outside Playmode选中之后，在开发界面就可以有动画效果？？

• Wheel Joint：旋转

  • Wheel Radius:调整半径

  • Wheel Axis Dirction->Vector可以调整旋转的方向，绿线会保持与旋转平面的垂直

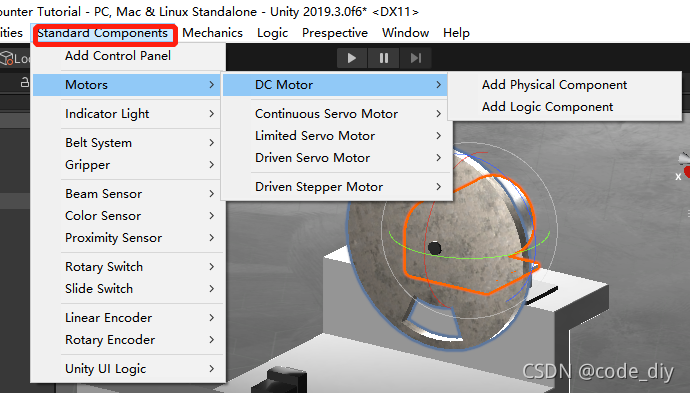

• 下面带有Physical Component的都可以在菜单栏Standard中找到

• DC Motor->Physical Component：直流电电机

  • Properties

  • Control Panel中可以选择添加Generate Control Panel for DCMotor，控制一些参数调整运动速度

• Beam Sensor->Emitter->Physical Component:

  • Properties中的Origin direction可以控制光线发射的方向

• Beam Sensor->Receiver->Physical Component:

  • 接收到信号时Live Date中low会变成high

  • Properties中可以添加接受high信号时的函数

• Slide Switch->Physical Component:

  • properties中包含Prismatic Joint，用来控制对象移动的路径和范围

  • properties可以添加state，通过把相应的对象拖到框里，可以通过函数设置该对象的属性

• indecator Light->Physical Component:

  • 指示灯，在Control Panel面板中可以设置active或者Inactive，Properties中可以设置指示灯的颜色

• Bar Linkage Solver:

  • Add Triangle：添加三角形，默认添加组件的对象是Moving Pivot，表示动点，然后还需要添加两个对象，一个是Fix Privot，一个是Hinge Point，表示固定点和跟着移动的点

  • Limit Reation：添加Spline，用来控制运动轨迹，添加到被添加组件的对象上

  • 最后选中Enforce Outside Playmode

• Gyroscopic Joint:回转仪的 连接处

  • 添加到需要的对象上，选中Enforce Outside Playmode即可，注意选中Enforce Outside Playmode时对象的状态应该是想要的角度

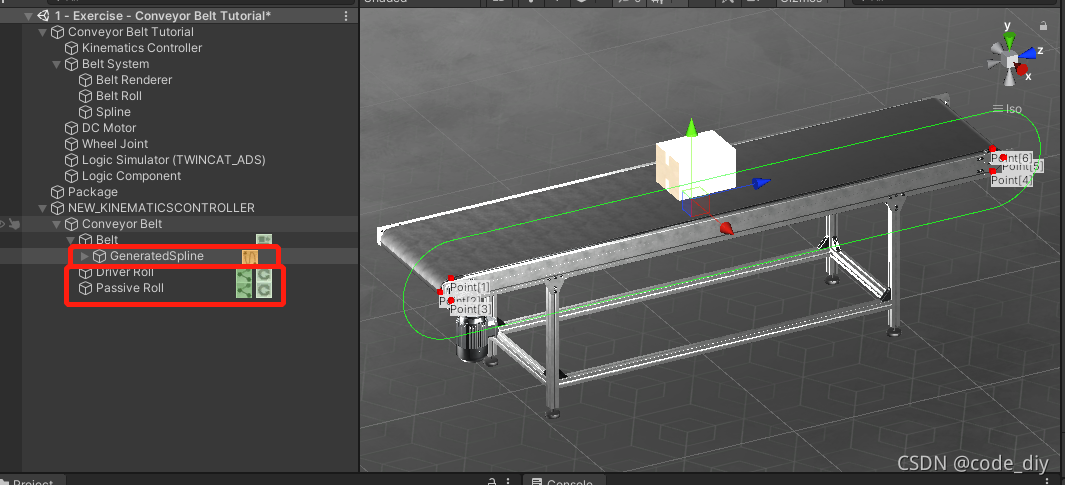

• Belt System：

  • 传送带，添加Belter Render，然后在两个轮子的对象添加Belter Roll，然后把这两个轮子拖动到Belter Render中，然后在Belt对象下会出现一个新的对象，之后可以删除Belter Render
