UML类图

UML

​
​ 分类：

​  ​1.用例图
​
​  ​ 2.静态结构图：类图、对象图、包图、组件图、部署图

​  ​ 3.动态行为图：交互图（时序图与协作图）、状态图、活动图
​

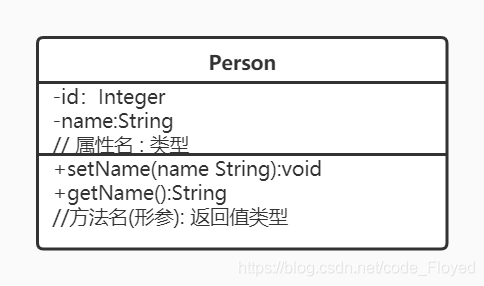

UML类图

​ 代码形式：

public class Person{
	private Integer id;
	private String name;
	public void setName(String name){this.name=name;}
	public String getName(){retrun name;}
}

UML类图



类之间的关系



依赖关系

​  ​只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编译都通过不了。

​  ​代码表现：局部变量、方法参数、返回值类型、方法中使用
 ​ ​ ​ 【箭头及指向】带箭头的虚线，指向被使用者

eg：

​ 代码：

public class PersonServiceBean{
	private PersonDao personDao;
	public void save(Person person){}
	public IDCard getIDCard(Integer personid){}
	public void modify(){
		Department department = new Department();
	}
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

UML图

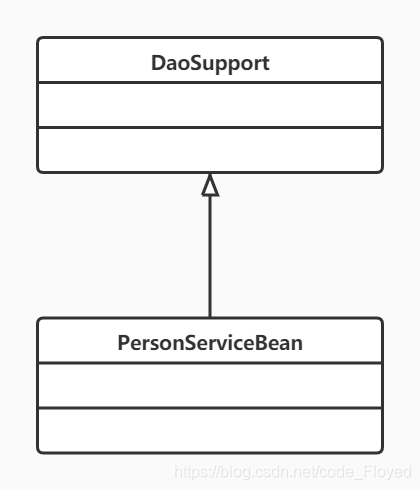

泛化

​  ​依赖关系的特例。实际上就是继承关系

​  ​ ​ ​带三角箭头的实线，箭头指向父类

代码：

public abstract class DaoSupport{}
public class PersonServiceBean extends DaoSupport{}

UML图



实现

​ ​ 接口被实体类实现。

​  ​ ​ ​带三角箭头的虚线，箭头指向接口

代码：

public interface PersonService{}
public class PersonServiceBean implements PersonService{}

UML图



关联

​ ​ 类与类之间的联系。

​ ​ 关联具有指向性：双向关系或单项关系

​  ​关联具有多重型：1：1【0：0个或多个 。0，1：0个或1个。n…m：n到每个都可以。m…*：表示至少m个 】

 ​ ​ ​​带普通箭头的实心线，指向被拥有者

eg：

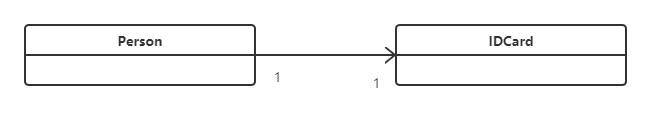

​ 单向一对一

public class Person{
	private IDCard card;
}

UML

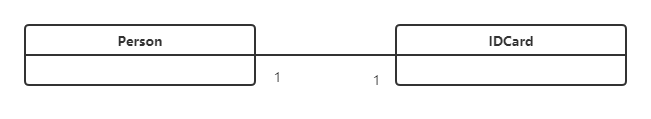

​ 双向一对一关系

public class Person{
	private IDCard card;
}
public class IDCard{
	private Person person;
}

UML

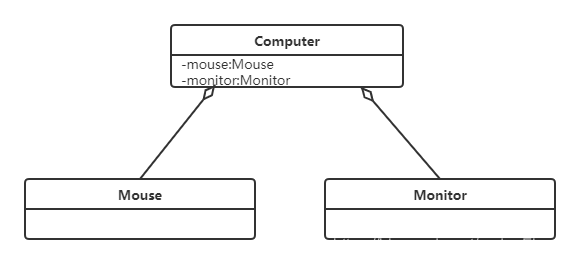

聚合

​  ​表示的时整体和部分的关系,并且整体与部分可分开。

​  ​是关系关系的特例。因此也具有指向性与多重性。

​ ​ ​ ​ 带空心菱形的实心线，菱形指向整体

eg：

​  ​电脑可以连接键盘、显示器、鼠标等配件。而配件又是可以从电脑中分离的。

public class Computer{
	private Mouse mouse;
	private Monitor monitor
}

UML

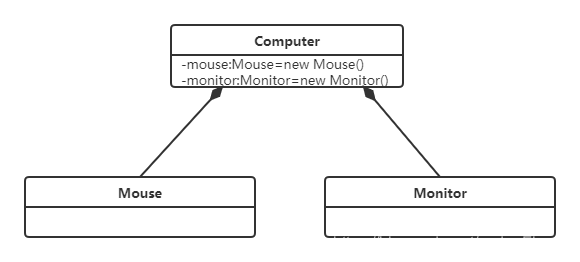

组合

 ​也表示整体与部分的关系，但是整体与部分不可分开。【同生死。eg：人与脑袋】

​  ​若是觉得鼠标和显示器与电脑是不可分离的状态，则升级为 组合关系。

​  ​ ​ ​带实心菱形的实线，菱形指向整体

public class Computer{
	private Mouse mouse=new Mouse();
	private Monitor monitor=new Monitor();
}

UML
