正文

从Node继承的类方法

__str__

显示控制器名称

cmdPrint

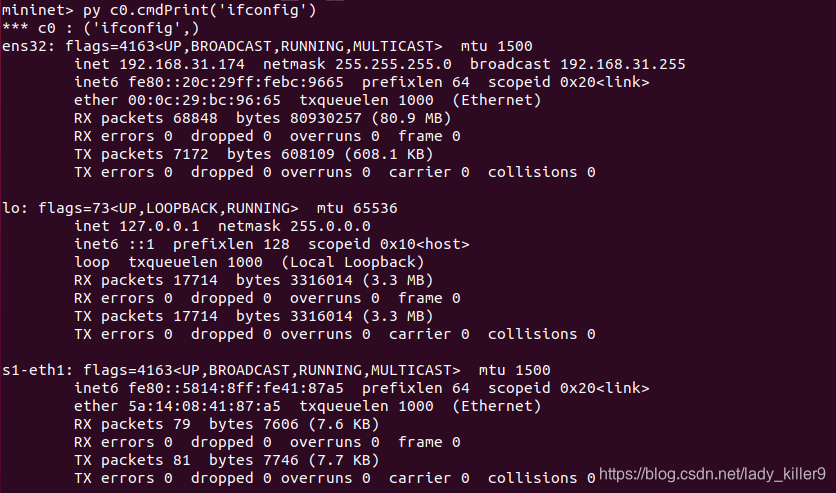

运行cmdf命令ifconfig并打印结果

博主测试了其他cmd命令，也可以运行。

交换机相关

使用py help(s1)可查看交换机命令界面，使用dir()可查看命令，不包含命令的作用及参数解释，使用方法见下图。

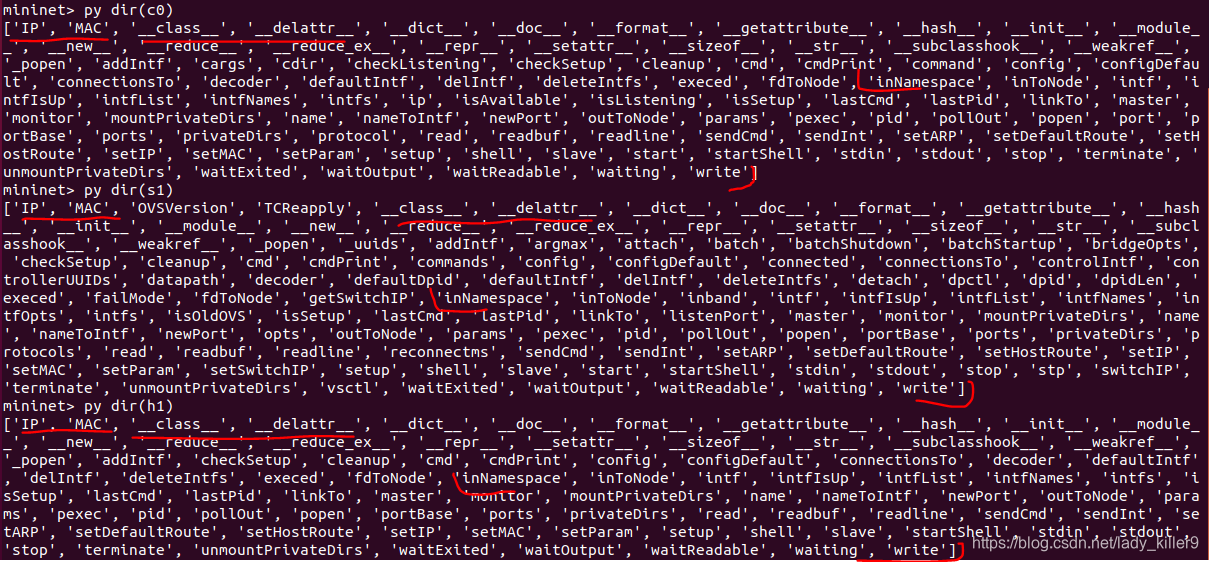

控制器，交换机，主机命令目录

可以看出，有些函数名称是一样的，部分函数名称、作用及参数一样，不再翻译，主机的翻译也是。

class customOvs（mininet.node.OVSSwitch）
 |自定义的OVS交换机
 |
 |方法解析顺序：
 | customOvs
 | mininet.node.OVSSwitch
 | mininet.node.Switch
 | mininet.node.Node
 | __builtin__.object
 |
 |此处定义的方法：
 |
 | __init __(self，name，failMode ='secure'，datapath ='kernel'，** params）
 |
 | getSwitchIP(）
 |返回IP地址
 |
 | setSwitchIP(self，ip）
 |设置管理IP地址
 |
 |start(self，controllers）
 |启动并设置管理IP地址
 |
 | -------------------------------------------------- --------------------
 |此处定义的数据和其他属性：
 |
 | OVSVersion ='2.9'
 |
 | isSetup = True
 |
 | -------------------------------------------------- --------------------
 |从mininet.node.OVSSwitch继承的方法：
 |
 |attach(self，intf）
 |连接数据端口
 |
 | bridgeOpts(self）
 |返回OVS桥选项
|
 |connected(self）
 |我们是否连接到至少一个控制器？
 |
 | controllerUUIDs(self，update = False）
 |返回控制器的ovsdb UUID
 |update：更新缓存的值
 |
 | detach(self，intf）
 |断开数据端口
 |
 | dpctl(self，* args）
 |运行ovs-ofctl命令
 |
 | intfOpts(self，intf）
 |返回intf的OVS接口选项
 |
 |stop(self，deleteIntfs = True）
 |终止OVS交换机
 |deleteIntfs：删除接口？ （真）
 |
 |vsctl(self，* args，** kwargs）
 |运行ovs-vsctl命令（或排队等待以后执行）
 |
 | -------------------------------------------------- --------------------
 |从mininet.node.OVSSwitch继承的类方法：
 |
 |batchShutdown(cls，switches，run = <function errRun>）,来自__builtin __.type
 |关闭OVS开关列表
 |
 |batchStartup(cls，switches，run = <function errRun>）,来自__builtin __.type
 |批量启动OVS
 |switches：交换机启动
 | run：运行命令的函数（errRun）
 |
 | isOldOVS(cls）,来自__builtin __.type
 | OVS误差是否小于1.10？
 |
 |
 | setup(cls）,来自__builtin __.type
 |确保已安装Open vSwitch并正常工作
 |
 | -------------------------------------------------- --------------------
 |从mininet.node.OVSSwitch继承的静态方法：
 |
 | TCReapply(intf）
 |不幸的是，OVS和Mininet正在战斗在tc排队学科上。
 |作为快速技巧/解决方法，我们清除了OVS，然后重新应用我们自己的。
 |
 | -------------------------------------------------- --------------------
 |从mininet.node.OVSSwitch继承的数据和其他属性：
 |
 | argmax = 128000
 |
 | -------------------------------------------------- --------------------
 |从mininet.node.Switch继承的方法：
 |
 | __repr __(self）
 |更丰富的字符串表示形式
 |
 | defaultDpid(self，dpid = None）
 |从dpid或开关名称返回正确格式的dpid(s1-> 1）
 |
 | defaultIntf(）
 |返回控制界面
 |
 | sendCmd(self，* cmd，** kwargs）
 |发送命令到节点
 | cmd：字符串
 |
 | -------------------------------------------------- --------------------
 |从mininet.node.Switch继承的数据和其他属性：
 |
 | dpidLen = 16
 |
 | portBase = 1

示例

从mininet.node.OVSSwitch继承的方法

attach

交换机s2添加端口s2-eth3

bridgeOpts

返回桥选项

connected

是否连接控制器

True表示已连接，False表示未连接

controllerUUIDs

返回控制器的UUID

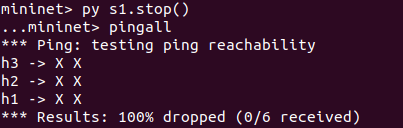

stop

关闭交换机

dpctl ovs-vsctl ovs-ofctl等放在后面讲解

主机相关命令

使用py help(h1)可查看主机命令界面

翻译如下

class Host(Node)
 |主机只是一个节点
 |
 |方法解析顺序：
 |Host
 |Node
 | __buliltin__.object
 |
 |此处定义的数据和其他属性：
 |
 | isSetup = True
 |
 | -------------------------------------------------- --------------------
 |从Node继承的方法：
 |
 | IP(self，intf=None)
 |返回节点或特定接口的IP地址。
 |
 | MAC(self，intf=None)
 |返回节点或特定接口的MAC地址。
 |
 | __init __(self，name，inNamespace = True，** params)
 | name：节点名称
 | inNamespace：在网络名称空间？
 | privateDirs：私有目录字符串或元组的列表
 | params：节点参数(有关详细信息，请参见config())
 |
 | __repr __(self)
 |更丰富的字符串表示形式
 |
 | __str __(self)
 |缩写字符串表示
 |
 | addIntf(self，intf，port = None，moveIntfFn = <函数moveIntf>)
 |添加接口
 | intf：接口
 | port：端口号(可选，通常为OpenFlow端口号)
 | moveIntfFn：移动界面的功能(可选)
 |
 |cleanup(self)
 |帮助python收集其垃圾。
 |
 | cmd(self，* args，** kwargs)
 |发送命令，等待输出，然后返回
 | cmd：字符串
 |
 | cmdPrint(self，* args)
 |调用cmd并打印其输出
 | cmd：字符串
 |
 | config(self，mac = None，ip = None，defaultRoute = None，lo ='up'，** _ params)
 |根据(可选)参数配置节点：
 | mac：默认接口的MAC地址
 | ip：默认接口的IP地址
 | ifconfig：任意接口配置子类应重写此方法并调用父类的config（** params）
 |
 | configDefault(self，** moreParams)
 |使用默认参数进行配置
 |
 | connectionsTo(self，节点)
 |对于将自身连接到节点的所有接口，返回[接口1，接口2 ...]
 |
 | defaultIntf()
 |最低端口的返回接口
 |
 | delIntf(self，intf)
 |从Node的已知接口中删除接口
 |注意：要完全删除接口，请调用intf.delete()
 |
 | deleteIntfs(self，checkName = True)
 |删除所有接口
 | checkName：仅删除包含我们名称的接口
 |
 | intf(self，intf = None)
 |返回给定字符串名称的接口对象，
 |如果名称为假(None，空字符串等)，则默认为intf。
 |或输入intf参数。
 |
 |使此函数返回其接口对象的参数使其使用灵活的输入参数更容易构造函数
 |接口(既接受字符串名称又接受Intf对象的接口)。
 |
 | intfIsUp(self，intf = None)
 |检查接口是否打开
 |
 | intfList(self)
 |我们的接口列表按端口号排序
 |
 | intfNames(self)
 |我们的接口名称按端口号排序
 |
 | linkTo(自身，节点，链接= <类'mininet.link.Link'>)
 | (不建议使用)链接到另一个节点
 |替换为Link(node1，node2)
 |
 |monitor(self，timeoutms=None，findPid = True)
 |监视并返回命令的输出。
 |如果命令已完成，请将self.waiting设置为False。
 | timeoutms：超时(以毫秒为单位)或填写“None”进行无限期等待
 | findPid：用mnexec -p查找PID
 |
 | mountPrivateDirs(self)
 |挂载私有目录
 |
 | newPort(self)
 |返回下一个要分配的端口号。
 |
 | pexec(self，* args，** kwargs)
 |使用popen执行命令
 |返回：out，err，exitcode
 |
 | popen(self，* args，** kwargs)
 |在我们的命名空间中返回一个Popen()对象
 | args：Popen()args，单个列表或字符串
 | kwargs：Popen()关键字args
 |
 |read(self，size= 1024)
 |从节点缓冲读取，可能会阻塞。
 | size：要返回的最大字符数
 |
 | readline(self)
 |来自节点的缓冲读取行，可能会阻塞。
 |返回：行(减去换行符)或None
 |
 | sendCmd(self，* args，** kwargs)
 |发送命令，然后发送命令回显哨兵，
 |然后返回，而None需等待命令完成。
 | args：命令和参数，或字符串
 | printPid：打印命令的PID？ (假)
 |
 | sendInt(self，intr ='\ x03')
 |中断运行命令。
 |
 | setARP(self，ip，mac)
 |添加ARP条目。
 | ip：IP地址作为字符串
 | mac：MAC地址为字符串
 |
 | setDefaultRoute(self，intf = None)
 |设置默认路由以通过intf。
 | intf：Intf或{dev <intfname>通过<gw-ip> ...}
 |
 | setHostRoute(self，ip，intf)
 |将路由添加到主机。
 | ip：IP地址，点分十进制
 | intf：字符串，接口名称
 |
 | setIP（self，ip，prefixLen = 8，intf = None，** kwargs）
 |设置接口的IP地址。
 | intf：intf或接口名称
 | ip：IP地址作为字符串
 | prefixLen：前缀长度，例如8个/ 8或16M加法器
 | kwargs：intf.setIP的所有其他参数
 |
 | setMAC（self，mac，intf =None）
 |设置接口的MAC地址。
 | intf：intf或intf名称
 | mac：MAC地址为字符串
 |
 | setParam（self，results，method，** param）
 |内部方法：配置一个单一的参数
 |results：要更新的结果字典
 |method：配置方法名称
 |param：arg = value（如果value = None则忽略）
 |值也可以是列表或字典
 |
 | startShell（self，mnopts = None）
 |启动Shell进程以运行命令
 |
 |terminate（self）
 |向节点发送终止信号并对其进行清理。
 |
 | unmountPrivateDirs(个体）
 |挂载私有目录
 |
 | waitOutput（self，verbose = False，findPid = True）
 |等待命令完成。
 |完成由前哨字符ASCII（127）表示
 |出现在输出流中。等待哨兵返回输出，包括尾随换行符。
 |详细：以交互方式打印输出
 |
 | waitReadable（self，timeoutms = None）
 |等待直到节点的输出可读。
 | timeoutms：超时（以毫秒为单位）或填写“None”进行无限期等待。
 |返回：poll（）的结果
 |
 |write（self，data）
 |将数据写入节点。
 |data：字符串

示例

从Node继承的方法

IP
MAC

显示IP、MAC

dpctl命令

常用选项

dump-flows SWITCH FLOW print matching FLOWs（打印流表）
show SWITCH show OpenFlow information（显示SWITCH的OpenFlow信息）
dump-tables SWITCH print table stats（打印表统计信息）
dump-ports SWITCH [PORT] print port statistics（打印端口统计信息）
add-flow SWITCH FLOW add flow described by FLOW（通过流的描述来添加流）
del-flows SWITCH [FLOW] delete matching FLOWs（删除匹配的FLOW，后面加条件，比如in_port=1）
-V,–version display version information（显示交换机版本信息）
-O, --protocols set allowed OpenFlow version(default: OpenFlow10, OpenFlow11, OpenFlow12, OpenFlow13, OpenFlow14)（设置允许的OpenFlow版本，后面是默认值）

示例

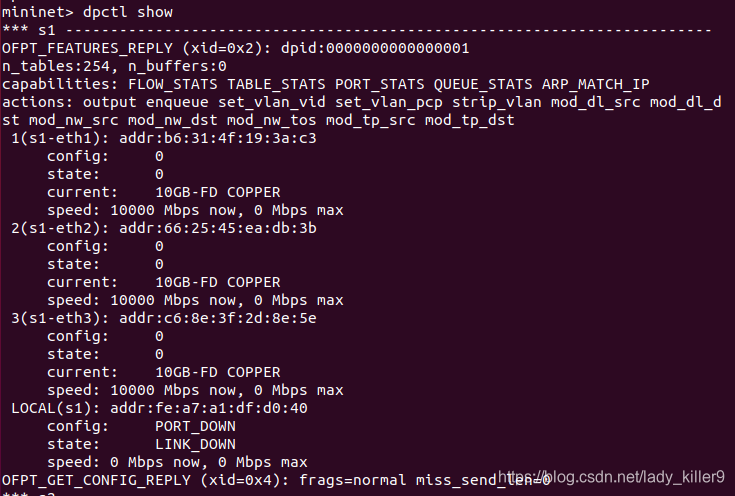

show

显示交换机的动作列表，缓存大小等信息

显示交换机信息

-V --version

显示交换机的版本信息

显示交换机版本信息

其余部分命令，在SDN-流表分析与增删改查中有具体的使用情况。

ovs-vsctl命令

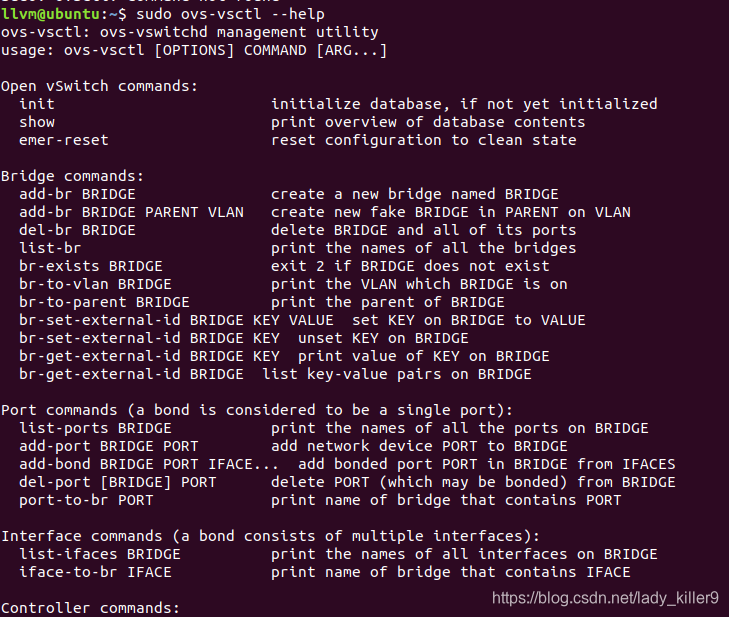

ovs-vsctl的帮助信息

常用选项

show print overview of database contents（显示数据库内容的打印概述，查看网桥）
add-br BRIDGE create a new bridge named BRIDGE（创建一个名为BRIDGE的新网桥）
del-br BRIDGE delete BRIDGE and all of its ports（删除BRIDGE及其所有端口）
add-port BRIDGE PORT add network device PORT to BRIDGE（将网络设备PORT添加到BRIDGE）
del-port [BRIDGE] PORT delete PORT (which may be bonded) from BRIDGE 从BRIDGE删除PORT（可能是绑定的）
del-controller BRIDGE delete the controllers for BRIDGE(删除BRIDGE的控制器)

示例

占个坑

ovs-ofctl命令

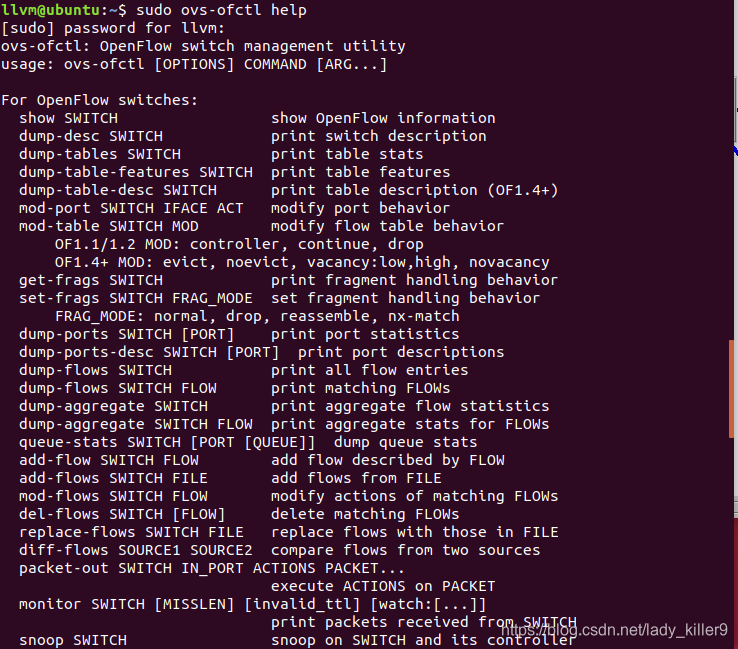

ovs-ofctl命令帮助

和dpctl显示的是一样的

常用选项

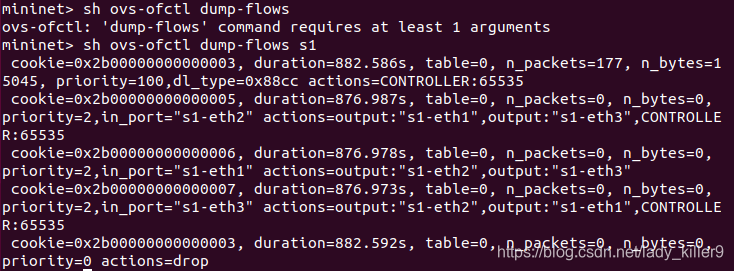

dump-flows SWITCH FLOW print matching FLOWs（打印流表，后面需要添加参数，即交换机名）
show SWITCH show OpenFlow information（显示SWITCH的OpenFlow信息）
dump-tables SWITCH print table stats（打印表统计信息）
dump-ports SWITCH [PORT] print port statistics（打印端口统计信息）
add-flow SWITCH FLOW add flow described by FLOW（通过流的描述来添加流）

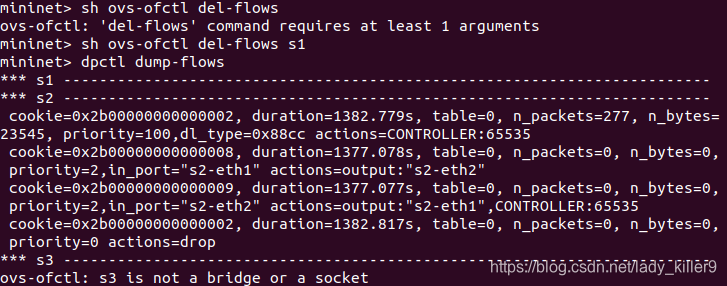

del-flows SWITCH [FLOW] delete matching FLOWs（删除匹配的FLOW，后面加条件，比如in_port=1）
-V,–version display version information（显示交换机版本信息）
-O, --protocols set allowed OpenFlow version(default: OpenFlow10, OpenFlow11, OpenFlow12, OpenFlow13, OpenFlow14)（设置允许的OpenFlow版本，后面是默认值）
