高饱和，低损耗大电流功率电感CPAG2222

最新推荐文章于 2025-04-23 19:20:36 发布
原创 最新推荐文章于 2025-04-23 19:20:36 发布 · 286 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件

科达嘉电子推出的新款CPAG2222大电流功率电感器，适用于+150℃高温环境，具有低损耗、高饱和电流（高达113A）特性，其扁平线绕组设计降低直流和交流电阻，减少损耗。全磁屏蔽结构减小电磁干扰，适合于VRM、DC/DC转换器等应用，广泛应用于新能源汽车、工业电源等领域，符合环保标准。

低损耗，高饱和功率电感CPAG2222

产品特性
科达嘉电子推出可在+150℃高温下连续工作的新款大电流功率电感CPAG2222系列。大电流功率电感CPAG2222采用合金材料设计，具有优异的软饱和特性和高抗饱和能力（饱和电流可达113A）能处理瞬间高峰值电流。同时、扁平线绕组提供极低的直流和交流电阻，实现大功率，低温升效果，让产品的损耗降低至最低。
在这里插入图片描述

结构特性

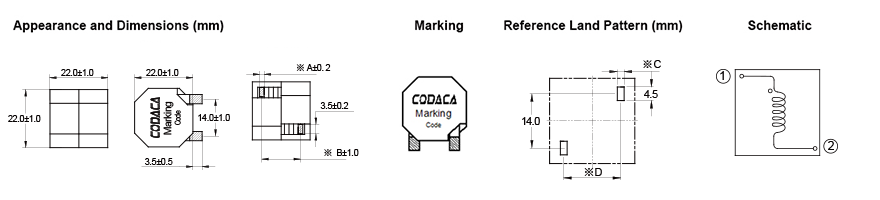

大电流功率电感CPAG2222外形尺寸为：22.0022.0022.00mm，全磁屏蔽结构，具有超强的抗电磁干扰能力，可将蜂鸣噪声降至超低水平。CPAG2222系列的工作温度为-55℃～+150℃，对热冲击、潮湿、机械冲击和振动有很强的抵御能力。采用通孔（TH）安装，与电路板连接更坚固。
在这里插入图片描述

电气特性

大电流功率电感CPAG22
