使用 OpenCV 做目标检查时，我们可以通过 OpenCV 提供的图形绘制功能，将监测到的目标框起来，方便我们调试。这些功能在数据可视化、图像标注等场景中非常实用。

OpenCV 支持绘制以下图形：

• 线段
• 矩形
• 圆形
• 椭圆
• 多边形
• 填充多边形
• 带箭头的线

用法都很简单，动手试试～

绘制线段

绘制线段的方法叫 cv2.line()

可传以下参数

登录后复制

cv2.line(img, pt1, pt2, color, thickness=None, lineType=None, shift=None)

• 1.

• img: 要绘制直线的目标图像。
• pt1: 起点坐标。
• pt2: 终点坐标。
• color: 线条颜色((B, G, R) 格式)。
• thickness: 线条宽度(默认 1，负值无效)。
• lineType: 线条类型(cv2.LINE_8 默认)。
  • cv2.LINE_8(默认值)：8-connected 线条(像素完全连接)。
  • cv2.LINE_4：4-connected 线条(像素部分连接)。
  • cv2.LINE_AA：抗锯齿线条(平滑效果更好)。
• shift: 坐标的小数点精度(用于处理亚像素坐标)。默认为 0，表示整数坐标。

登录后复制

import cv2
import numpy as np

# 创建空白图像
img = np.zeros((400, 400, 3), dtype=np.uint8)

# 绘制不同类型的线条
cv2.line(img, (50, 50), (200, 50), (255, 255, 255), 1)            # 白色线条，默认类型
cv2.line(img, (50, 100), (200, 100), (0, 255, 0), 30)          # 绿色线条，粗细为 30
cv2.line(img, (50, 150), (200, 150), (0, 0, 255), 30, cv2.LINE_AA)  # 红色抗锯齿线条

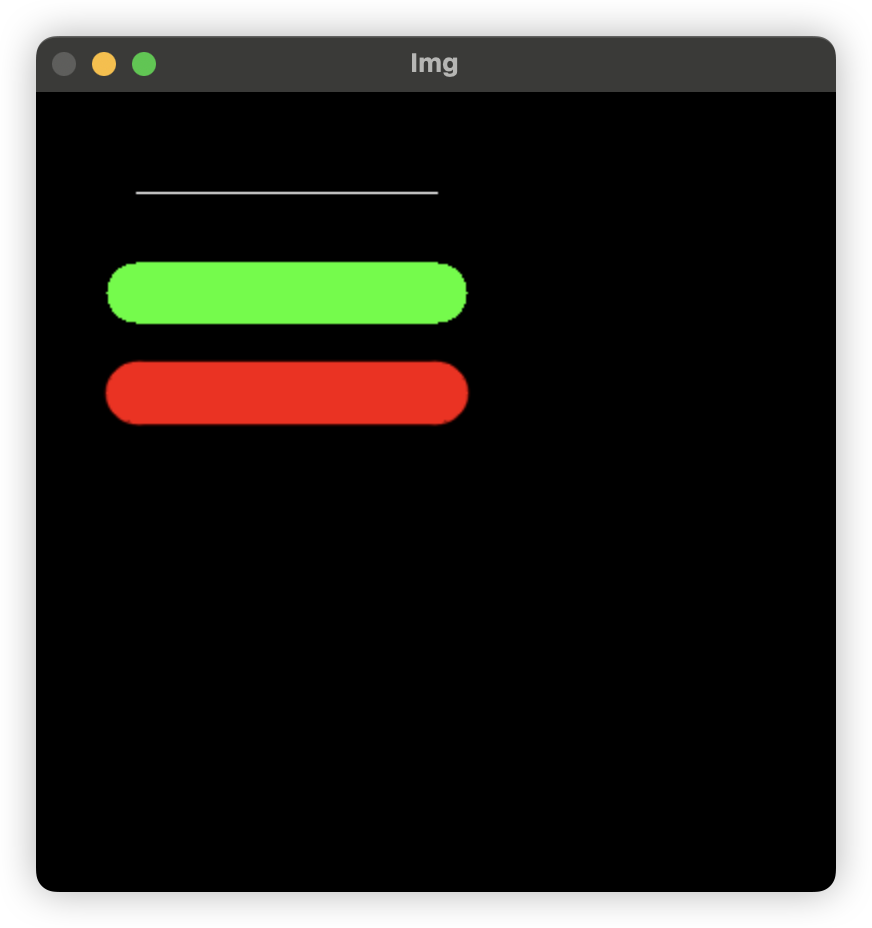

# 展示图片
cv2.imshow("Img", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.

绘制矩形

绘制矩形的方法是 cv2.rectangle()

可传以下参数

登录后复制

cv2.rectangle(img, pt1, pt2, color, thickness=None, lineType=None, shift=None)

• 1.

• img: 要绘制矩形的目标图像。
• pt1: 矩形的左上角顶点。
• pt2: 矩形的右下角顶点。
• color: 矩形边框或填充的颜色。
• thickness: 矩形边框的宽度(像素)。值为负数时填充矩形。
• lineType: 矩形边框类型(cv2.LINE_8 默认)。
  • cv2.LINE_8(默认值)：8-connected 线条(像素完全连接)。
  • cv2.LINE_4：4-connected 线条(像素部分连接)。
  • cv2.LINE_AA：抗锯齿线条(平滑效果更好)。
• shift: 坐标的小数点精度(用于处理亚像素坐标)。默认为 0，表示整数坐标。

登录后复制

import cv2
import numpy as np

# 创建空白图像
img = np.zeros((400, 400, 3), dtype=np.uint8)

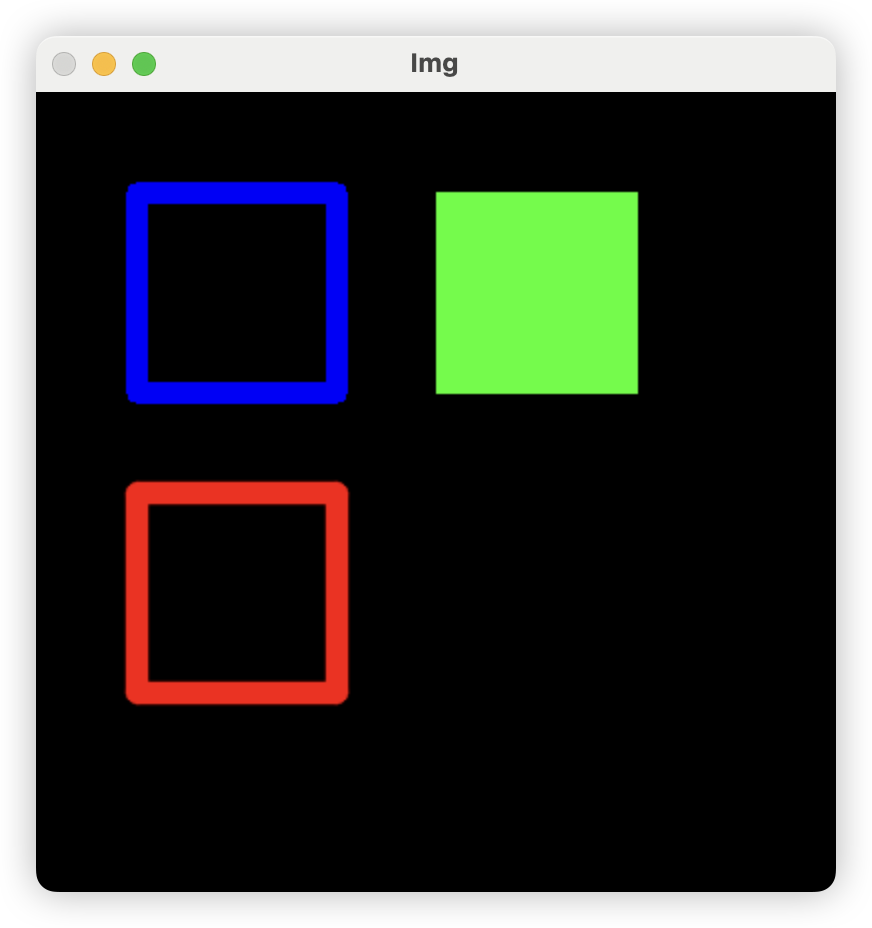

# 绘制不同类型的矩形
cv2.rectangle(img, (50
