低噪声，高精度电源管理芯片SPX3819M5

使用到这芯片，在电池电压管理中有应用到，低噪声，低功耗，且精度比较高，使用效果比较好，特此留存。 需要注意的是，这款芯片的丝印不是型号而是批号。2021.04.26 J

在这里插入图片描述

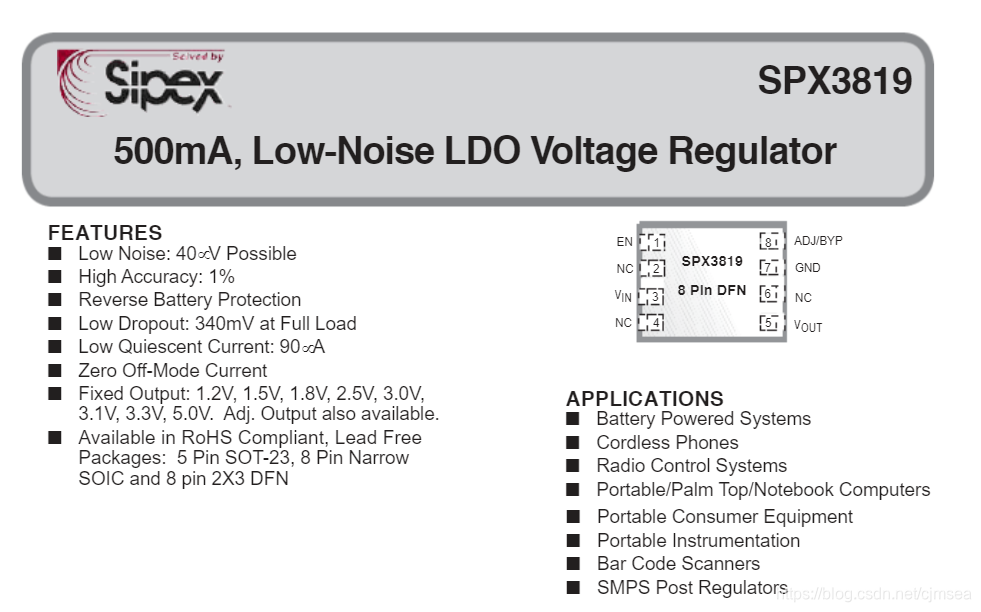

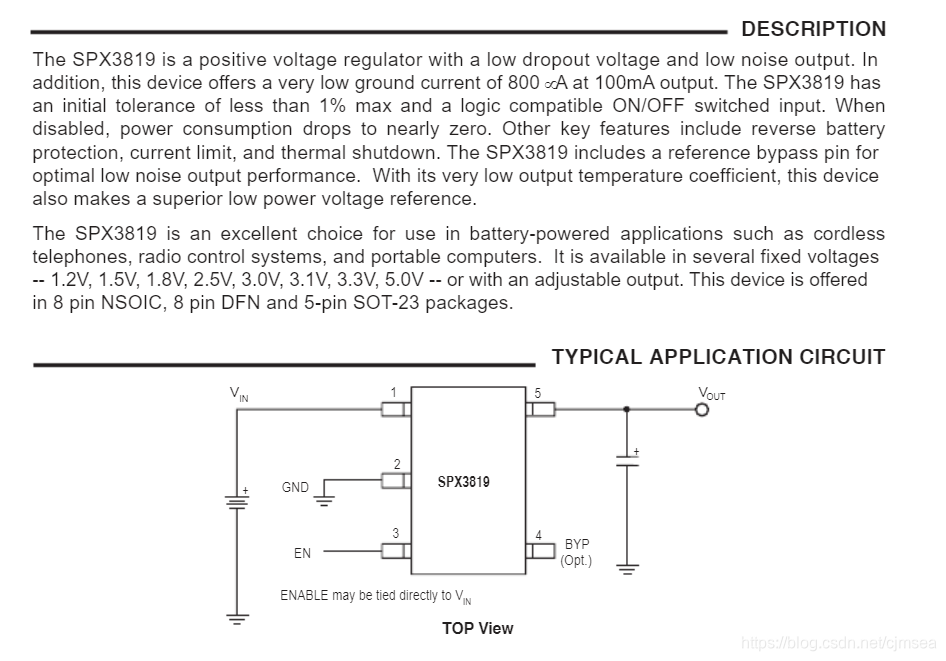

典型应用电路：其中EN管脚用于控制电源的启停。
在这里插入图片描述
