路由与交换技术-单臂路由

实验步骤

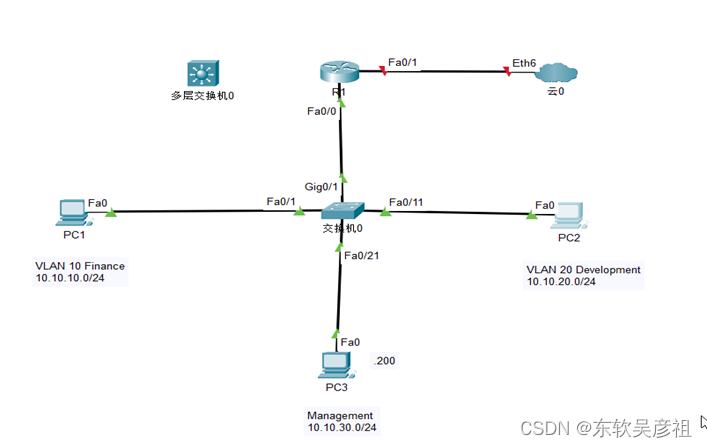

1. 单臂路由器VLAN间路由

实验分了两种情况实现,一个是使用交换机,另一个是使用路由器

下面是使用路由器作为三层设备来实现的单臂路由,实验步骤如下:

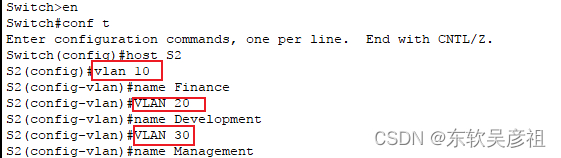

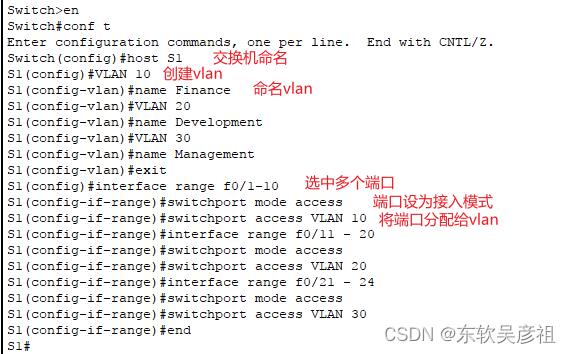

• 首先在二层交换机划分vlan,并命名,然后把接口access到各个VLAN

端口g0/0是连接二层与三层的设备端口,因此设置与路由连线的接口为trunk

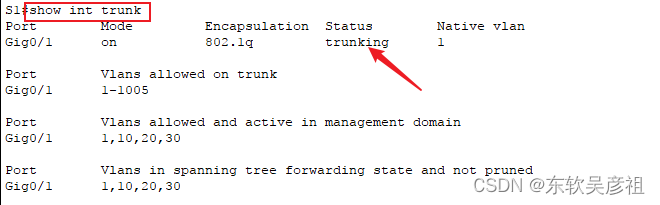

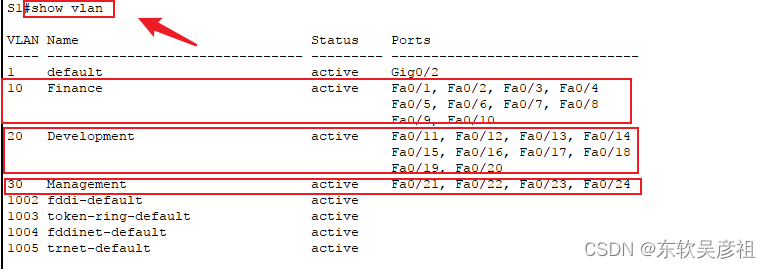

配置完vlan和trunk后用show命令进行检测

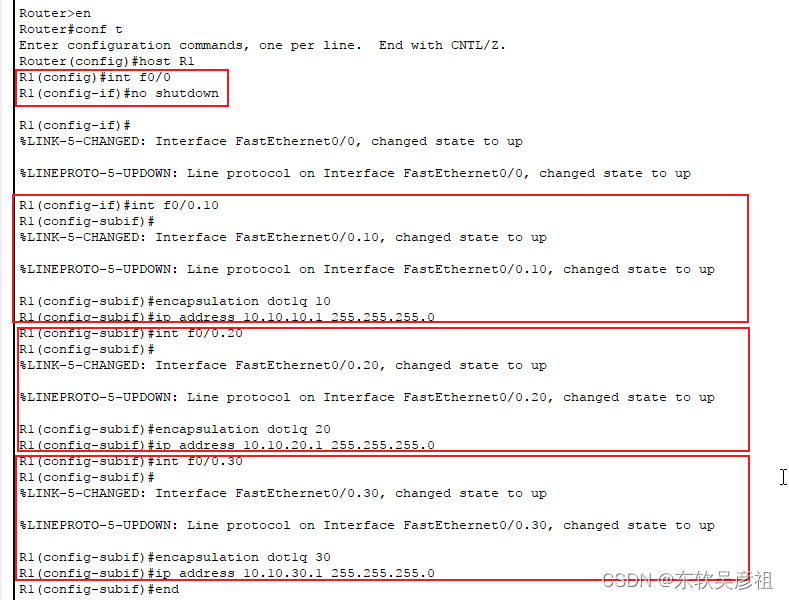

• 接下来是配置路由器,实现只需要用一个物理以太网接口,就可以在网络中的多个VLAN之间路由流量。单臂路由是要求每个需要路由流量的VLAN都创建一个子接口，我连接的端口是f0/0,所以要对f0/0进行划分，然后对每个子接口进行配置。

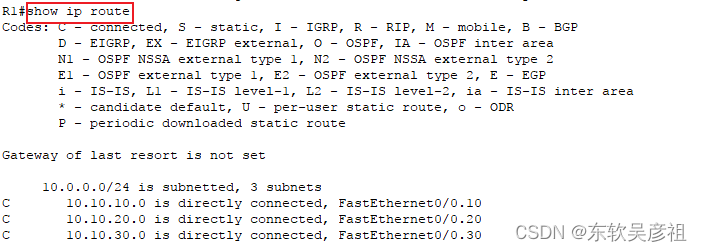

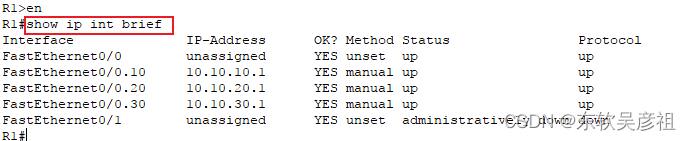

配置完成后进行检测

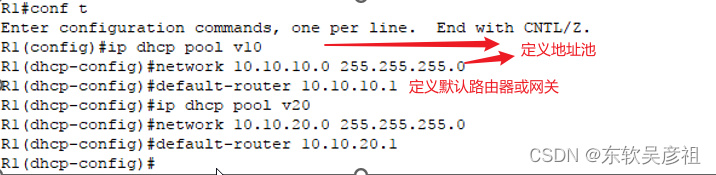

三．为了更好的管理IP地址，在路由器针对各个VLAN设置DHCP地址池

验证DHCP绑定信息

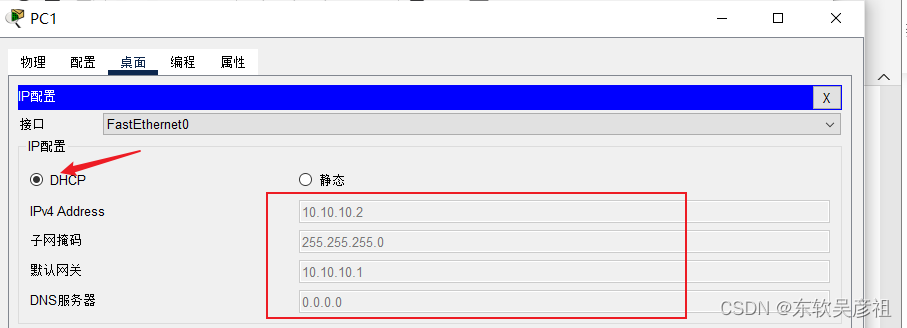

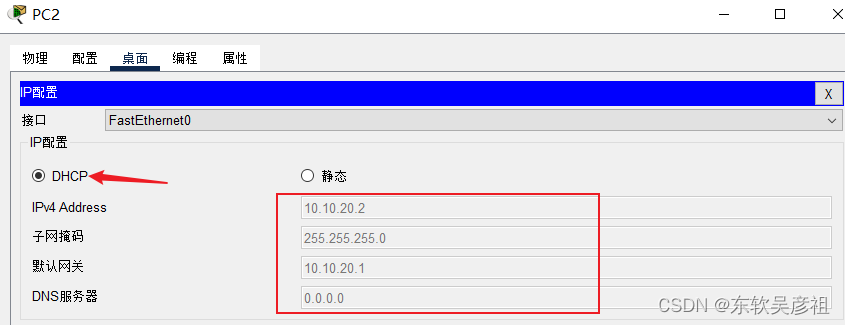

终端配置，两台PC通过DHCP自动分配了IP地址

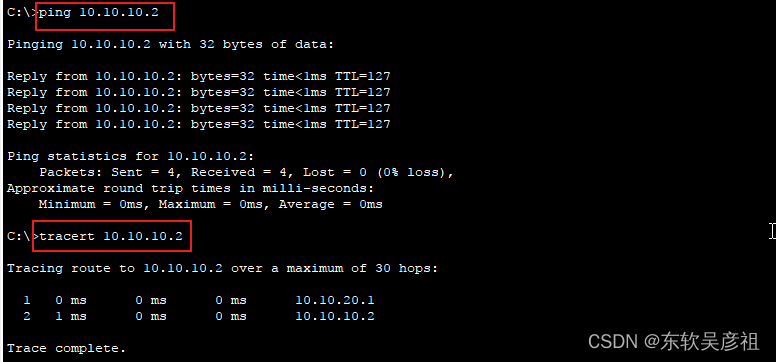

用PC2 ping PC1 进行检测

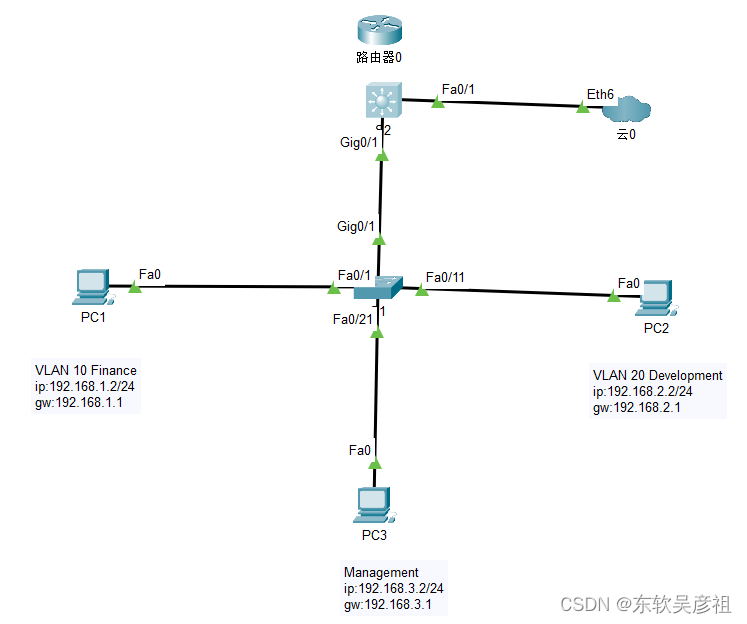

2. 使用三层交换机的VLAN间路由

上面的步骤使用了dhcp分配地址，换个方法，下面PC均采用静态IP

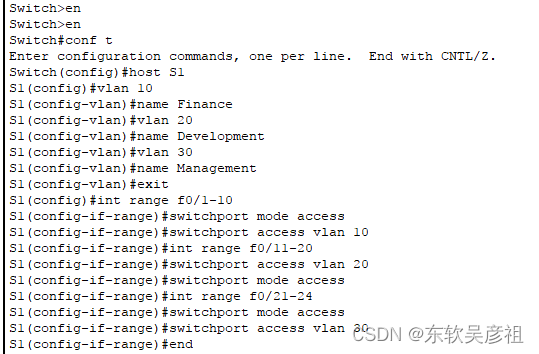

• S1 VLAN创建和端口分配

二.设置S1 g0/1为trunk接口

• 三层交换机的VLAN创建

• 三层交换机的端口分配

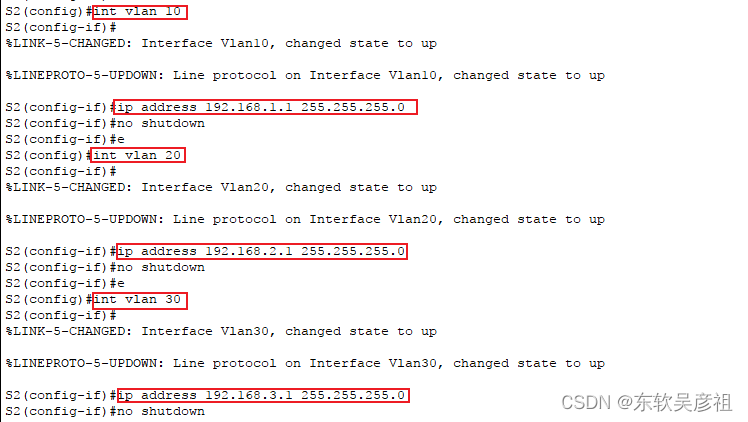

配置每个vlan的接口和IP地址

• 开启路由功能

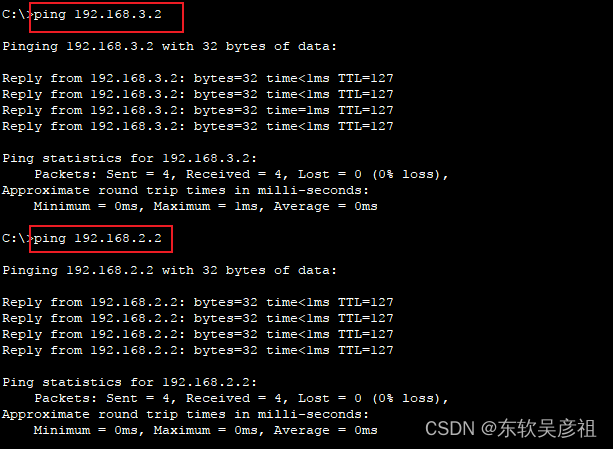

• Ping测试

使用PC1与不同vlan的PC做Ping测试.可以看到不同VLAN下的PC通过三层交换机可以Ping通.
