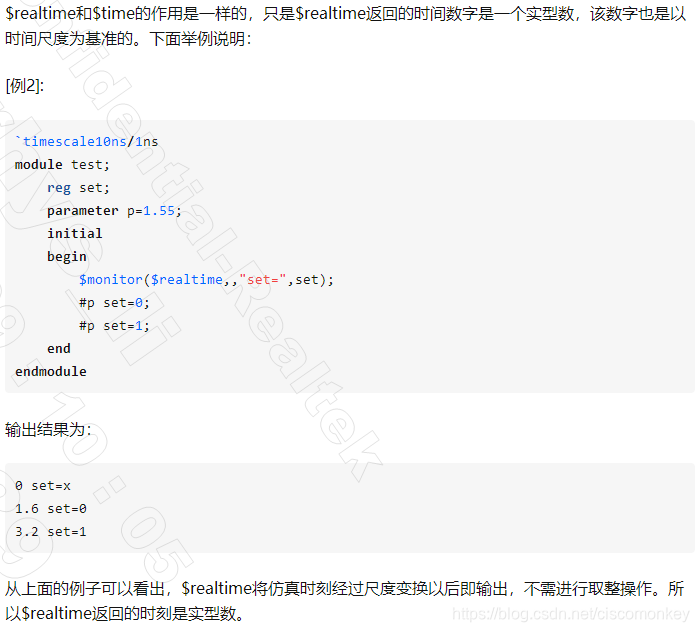

系统时间函数 $time与 $realtime

引言

重新拾起Verilog吧，从各种渠道，补充自己不知道的知识，加深对Verilog的认识。本文将在不断学习过程中，加深对Verilog的认识，并在使用过程中，不断加深对语法的理解程度和灵活应用

参考资料：志芯科技bilibili视频
参考资料：verilog夏宇闻

1 基础

文件名最好和模块的顶层名字一致。
模块声明的时候输入必须是wire变量，输出可以是wire变量，也可以是reg变量
而测试模块，处于真正的顶层，所以没有输入输出接口，因此只需要写module 模块名字；

case对应的是译码器，可以产生比if else 更快的效果。

2 task与function

学会task和function可以简化程序的结构，是编写大型模块的基本功底
推荐blog

2.1 task

task <task name>;
 <port and data type declare>;
 <statement 1>;
 <statement 2>;
 <statement 3>;
 ...
 endtask

调用task

<任务名>（端口1，端口2。。。端口n）


（1）在第一行task语句中不能列出端口名称； （2）任务的输入、输出端口和双向端口数量不受限制，甚至可以没有输入、输出以及 双向端口。
（3）在任务定义的描述语句中，可以使用出现不可综合操作符合语句（使用最为频繁 的就是延迟控制语句） ，但这样会造成该任务不可综合。
（4）在任务中可以调用其他的任务或函数，也可以调用自身。 （5）在任务定义结构内不能出现initial和 always过程块。
（6）在任务定义中可以出现“disable 中止语句” ，将中断正在执行的任务，但其是不
可综合的。当任务被中断后，程序流程将返回到调用任务的地方继续向下执行。

任务的调用： 任务中不能出现initial 语句和always 语句语句， 但任务调用语句可以在initial语句和 always
语句中使用。 任务调用语句中，参数列表的顺序必须与任务定义中的端口声明顺序相同。
任务调用语句是过程性语句，所以任务调用中接收返回数据的变量必须是寄存器类型。

在写testbench时，用task来产生数据非常方便

task send_data(len);   //任务的声明
	integer len,i;//变量声明
	begin
		for(i=9;i<len;i=i+1)
		begin
		@(posedge sclk);		//每次在时钟的上升沿发生变化
		i_addr<=i[7:0];
		i_data<=i[7:0];
		end
endtask

module test
(
input clk,
output reg [4:0] c
);
reg [3:0]q=2;
reg [3:0]p=3;
task data_add;
 begin
  c=p+q;
 end
endtask
always@(*)
data_add;
endmodule

特别要值得注意的是，调用task可以在always里面调用，也可以在initial里面调用。但不能直接写一个task的名字。

3、拼接与移位操作

//实现循环右移

reg [7:0] shifter;
always@(posedge clk )
begin
shifter<={shifter[0],shifter[7:1]};
end

//解释：每一次都是把原来的最低位，往最高位搬移一次。

//实现循环左移

reg [7:0] shifter;
always@(posedge clk)
begin
shifter<={shifter[6:0],shifter[7]};
end

//每一次都是把原来的最高位，往最低位搬移一次

//由串转并，并每次从低位插入a的单bit值

reg a;
reg [7:0] bus;
always@ (posedge clk)
begin
	bus={bus[6:0]],a};
end

//由串转并，并每次从高位插入a的单bit值

reg a;
reg [7:0] bus;
always@ (posedge clk)
begin
	bus={a,bus[7:1]};
end

4、文件的读写操作

参考blog

----将数据从txt读取-----
仿真时经常需要从文件中读取测试激励，甚至需要将FPGA仿真的结果保存下来，比如用于matlab进行频谱分析。

integer i; //第几个数
reg [9:0] stimulus[1:data_num];	//定义一个数组，数据位宽为10bit，数据个数为data_num个
initial
begin
		$readmemb("./sin.txt",stimulus);	//将当前路径下的txt文件数据存储到数组中
		i=0；
		repeat(data_num)
			begin
				i=i+1;
				din=stimulus[i];
				#clk_period;  //每个时钟读取一次
			end
end

读取二进制格式的文件是用系统任务readmemb；读取十六进制格式文件使用readmemb；读取十六进制格式文件使用readmemh。其命令为$readmemb(“filename”, mem_name)，将filename中的内容读取到mem_name中。

注意filename文件路径中应该用反斜杠“/”，与windows系统中的文件路径使用的“\”不同。如果不指定路径，向上面程序一样直接写文件名字，那么该文件必须和testbench文件在同一路径下

示例代码：

integer file_out
intial
begin
	file_out=$fopen("mix.txt");
	if(!file_out) begin
		$display("can't open file");
		$finish;
	end
end

wire signed [19:0] dout_s=dout;
wire rst_write=clk&rst_n;   //复位期间不应写入数据
always @（posedge rst_write）
$fdisplay(file_out,"%d",dout_s);
