项目案例｜某智能智造数字工厂三维可视化平台

01

项目背景

随着全球制造业向智能化、绿色化加速转型，智能智造数字工厂的高效运营与安全生产已成为推动工业高质量发展的核心动力。某大型制造企业作为行业标杆，积极响应国家智能制造与数字化转型战略，致力于打造集可视化、智能化于一体的工厂管控平台。该工厂意识到传统管理方式在应对复杂生产流程、多源数据整合及实时调度等方面存在不足，急需一个能够深度融合物理空间与数字信息的三维可视化协同平台。

02

项目简介

该项目通过构建三维可视化平台，实现从原料入库、生产加工、质量检测到成品出库的全链路透明化管理，将设备运行状态、能耗数据、人员动态等关键指标纳入统一监控体系，并与生产计划、资源调度等业务数据进行联动分析。通过数字孪生技术，模拟生产排程、设备故障、物流调度等多种场景，为工厂的精细化运维和应急决策提供数据支撑。

项目的核心目标包括：

1. 打造覆盖厂区综合态势、设备管理、人员调度等多维度的三维可视化平台，实现工厂全域透明化管控

2. 精准还原厂区布局、产线设备及物流路径，提升实时感知与协同调度能力

3. 通过数字孪生技术动态模拟生产流程、AGV调度及人员巡检，优化资源配置与应急响应效率

03

项目功能介绍

（一）交互部分

1. 多专题页面监控

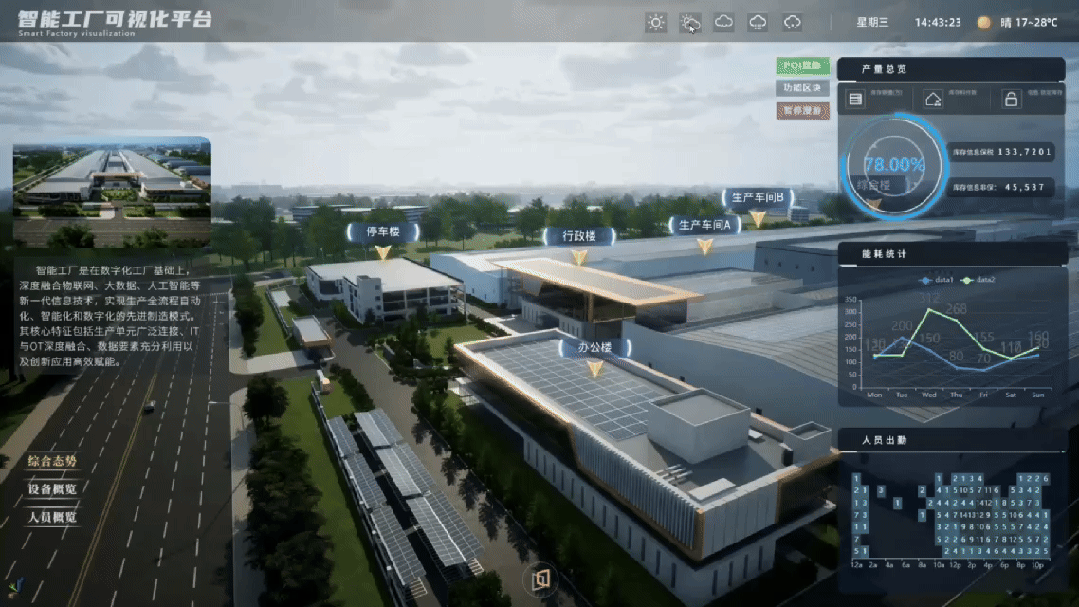

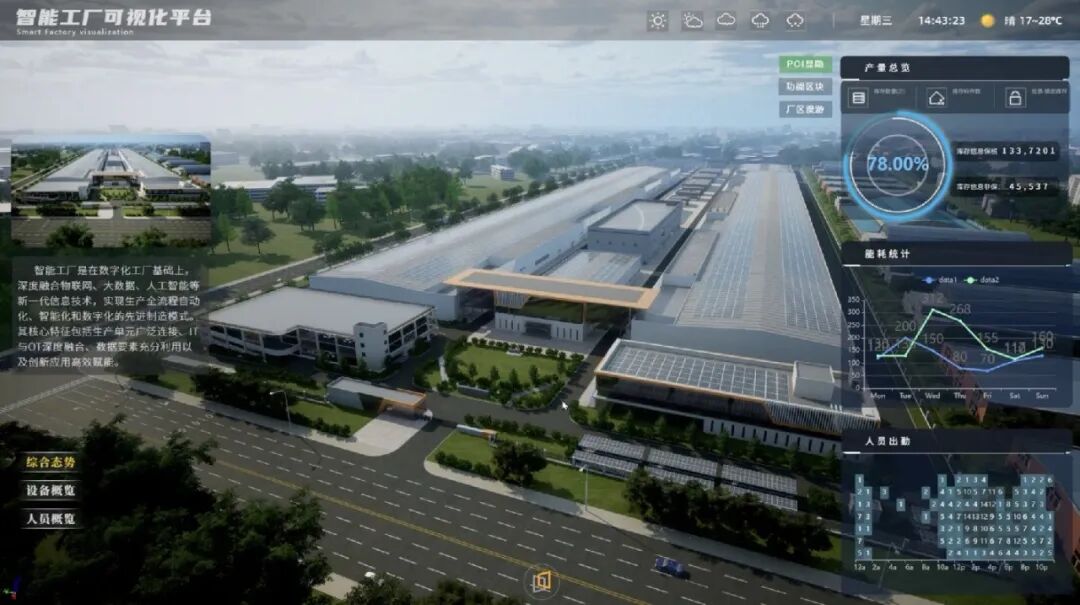

• 综合态势：提供工厂整体三维全景视图，集成产能、能耗、告警等核心指标，支持多维度数据联动展示，帮助管理者快速掌握运营全局

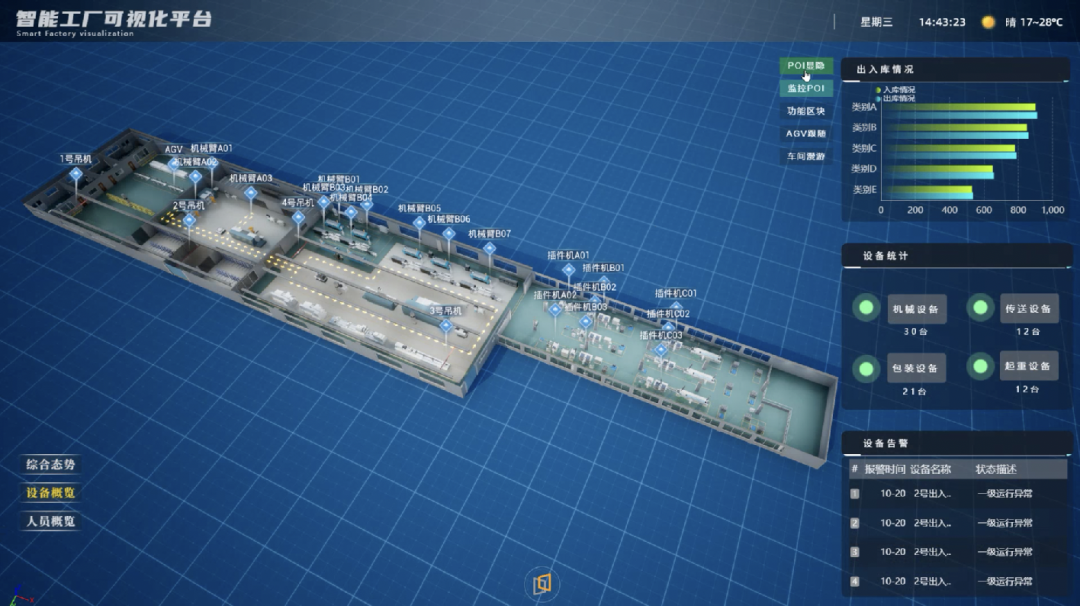

• 设备概览：展示生产线关键设备（如机械臂、数控机床、吊机等）的三维模型、实时运行参数、维护记录及健康状态，实现设备全生命周期可视化管理

• 人员概览：动态呈现厂区内人员分布、岗位状态、出勤情况，支持按部门、班组筛选查看，提升人力资源调度效率

• POI显隐：允许用户自定义显示或隐藏特定兴趣点（如设备标签、监控点位、安全区域），聚焦关键信息层

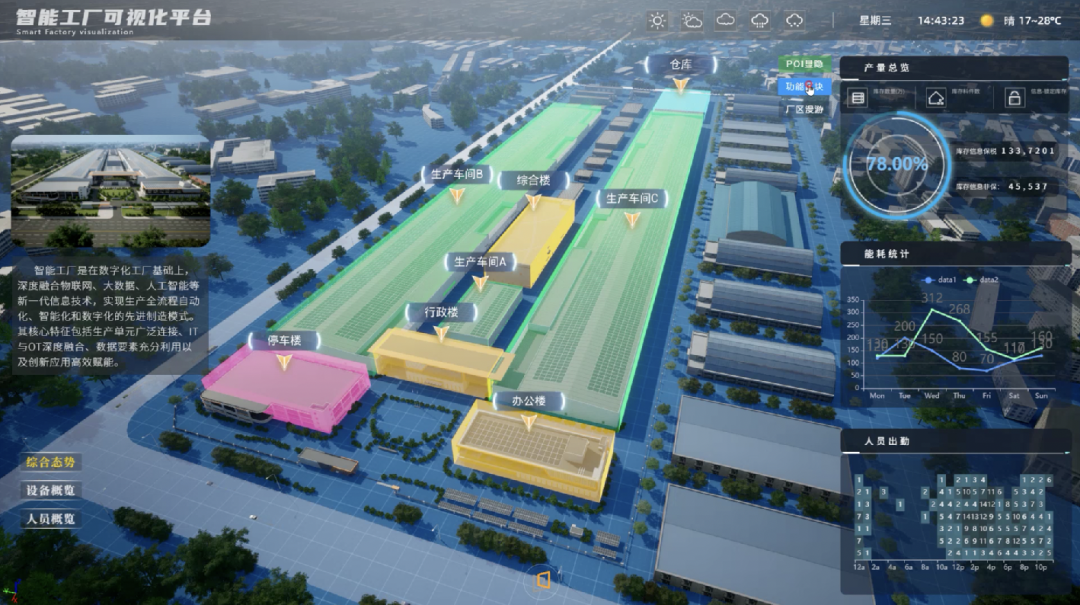

• 厂区功能区块：通过色彩分区与标注，清晰划分生产区、仓储区、办公区等功能板块，支持快速定位与区域数据分析

• 厂区漫游：支持第一人称或自由视角的全景漫游，沉浸式浏览厂区环境，实时查看各区域运行状态

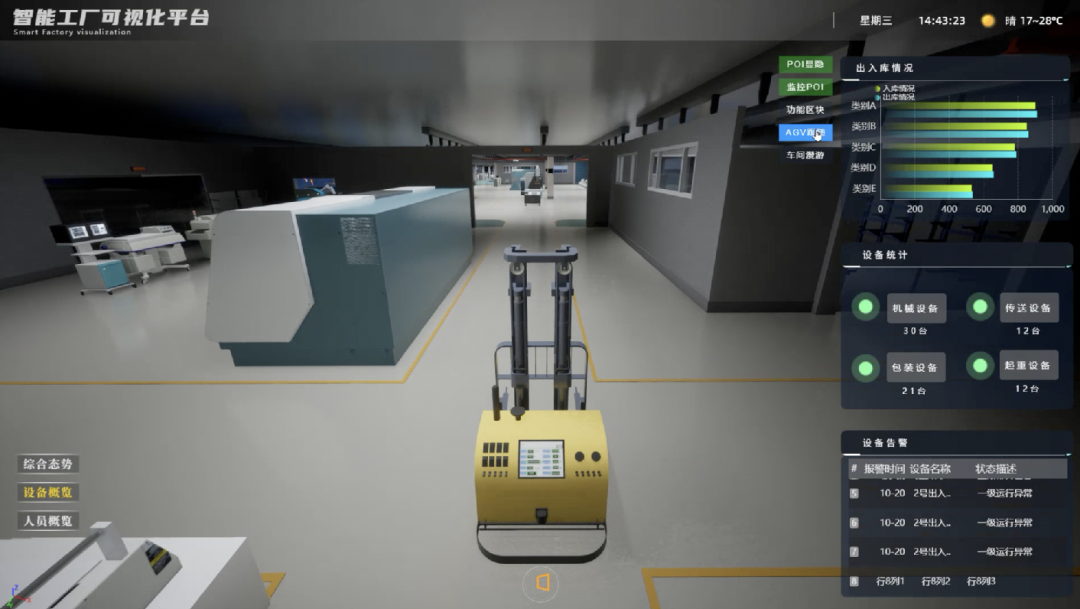

• AGV漫游：动态模拟AGV小车路径规划与任务执行过程，实时显示其位置、负载及任务进度

• 车间漫游：深入车间内部，三维展示产线布局、设备联动与物料流转，支持视角切换与细节放大

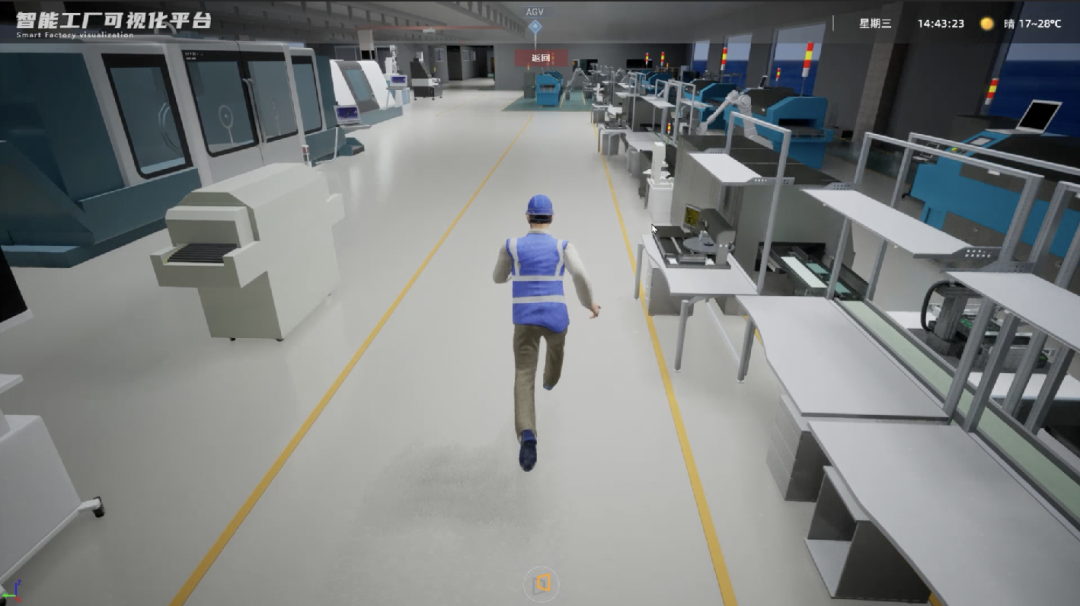

• 第三视角人员巡检：以第三视角跟踪模拟巡检人员路径，实时记录巡检进度与异常上报情况

2. 三维可视化展示

• 高精度还原与漫游：实现厂区建筑、产线设备、物流系统的精准三维建模，支持多角度漫游与细节探查

• 生产流程动态可视化：通过三维动画呈现从原料投料到成品包装的全流程，直观展示工序衔接与设备协作

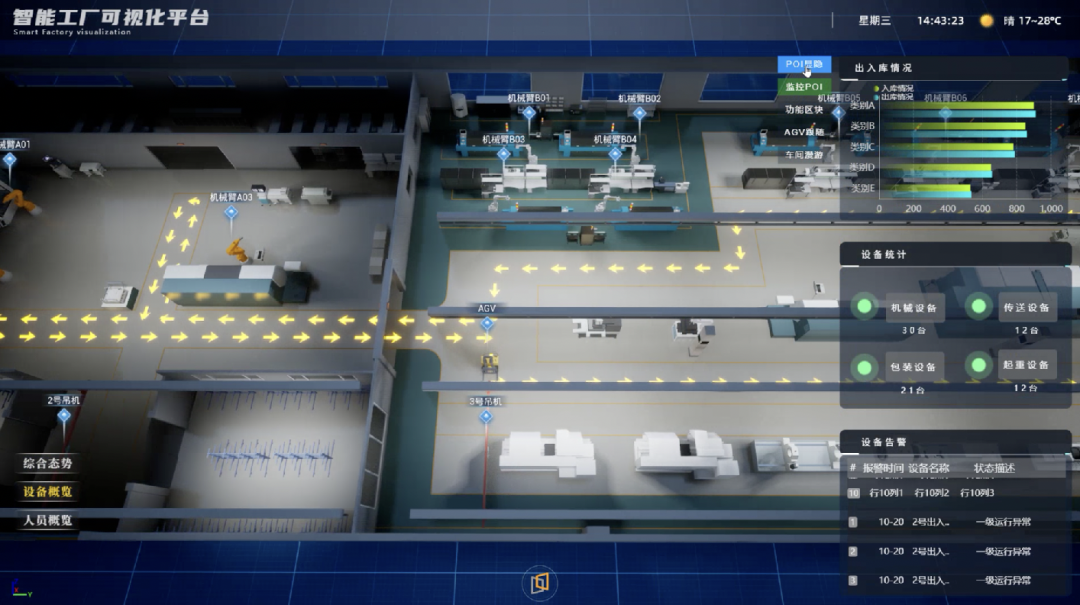

• AGV调度与路径模拟：实时可视化AGV任务分配、路径规划及避障逻辑，优化物流效率

• 人员动线模拟：动态展示员工巡检、作业路径，辅助优化工作流与安全管控

3. 动态编辑与交互

• 场景元素自定义：可动态添加或隐藏设备标签、数据面板、动画效果，适配不同管理场景

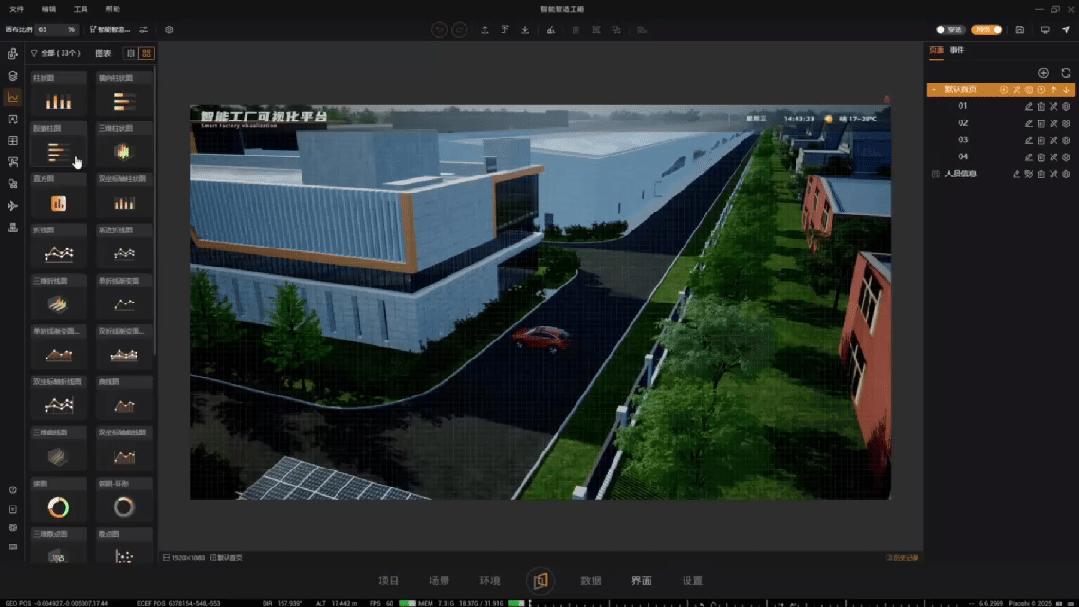

• 图表配置灵活化：支持数据维度的实时筛选、图表类型切换，生成个性化监控看板

（二）数据部分

该平台支持多源数据融合，可接入IOT、MES、AGV等各类设备和业务数据。

1. 产量总览

• 实时展示当日/当月的成品产量、良品率、订单完成进度

• 通过趋势图对比计划值与实际值，动态预警产能偏

2. 能耗统计

• 分区域、分设备监测电能、水耗等能源使用情况

• 展示单位产品能耗指标，支持历史数据对比与节能分析

3. 人员出勤

• 统计全厂及各部门出勤率、在岗人数、异常考勤记录

• 结合岗位类型展示人员分布与工作时长

4. 出入库情况

• 实时监控原料入库、成品出库数量与频次

• 通过库存周转率、库龄分析优化仓储管理

5. 设备统计

• 汇总设备总数、运行率、故障率、平均维修时间

• 按设备类型、所属产线分类统计运行状态

04

关于漂视

上海漂视网络股份有限公司（简称“漂视网络”）成立于2015年，位于上海市闵行区，属于国家高新技术企业、国家重点软件企业、双软企业、上海市级专精特新企业。

漂视网络以领先的技术和专业的服务赢得客户的信赖，致力于成为领先的工业数字孪生平台及软件服务商。公司围绕工业和基础设施行业，基于自主研发的原创三维引擎，立足新能源行业，同时面向电力、交通、水利等行业，提供涵盖规划设计、模拟仿真、运维管理的数字孪生整体解决方案。

05

CIMPro孪大师

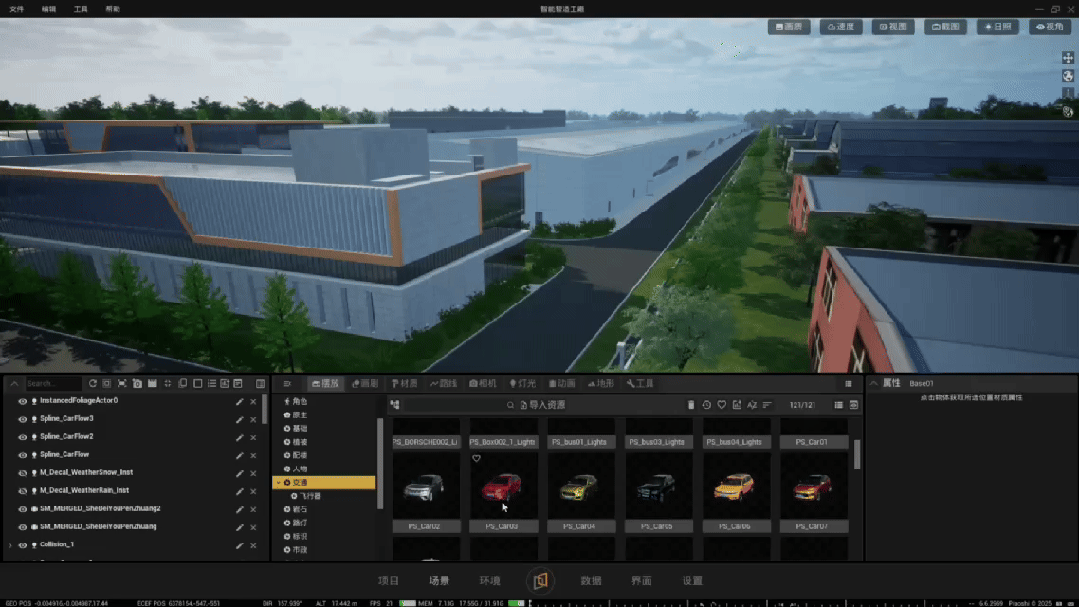

CIMPro孪大师是一款数字孪生3D可视化开发软件。软件将设计创造性、交互逻辑、三维动画、数据接入等多类前沿技术，集成在一个具备强大实时渲染功能的三维环境中。利用强大而灵活的低代码开发方式，用户可以轻松搭建出专业的数字孪生可视化交互系统。
