【QT6】【QChart】绘图时曲线显示不全

原创

已于 2025-02-12 17:33:00 修改 · 1.3k 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#c++ #qt #qt6.3 #windows #算法

于 2023-08-13 18:31:35 首次发布

文章讲述了在使用QChart绘制QSplineSeries时遇到曲线不完整的问题，通过调整坐标轴范围解决，发现负数点影响了默认坐标系。作者探讨了可能的原因和解决方案。

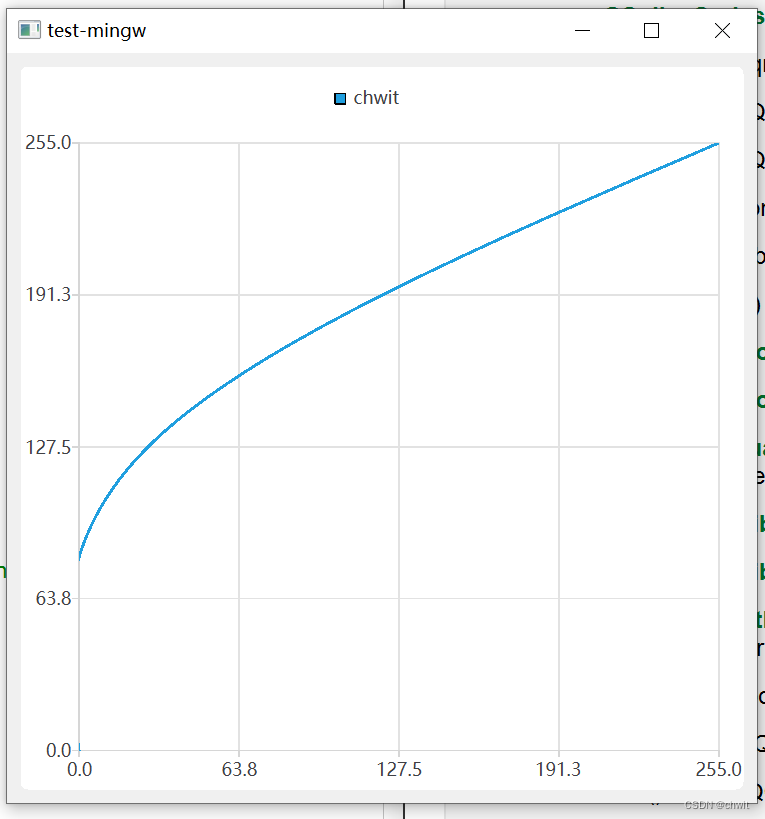

在用QChart来绘制自动化曲线QSplineSeries时，总是发现曲线显示不全。显示如下：

在网上搜索一番，后发现有朋友建议加上QMargins，结果还是不行。

代码如下：

    QSplineSeries *series = new QSplineSeries();
    series ->setVisible(true);
    *series << QPointF(0.0, 0.0) << QPointF(30, 130) <<  QPointF(255, 255);

    QChart *chart = new QChart();
    chart->addSeries(series);

    QMargins q;
    q.setBottom(3);
    chart->setMargins(q);

    chart->createDefaultAxes();

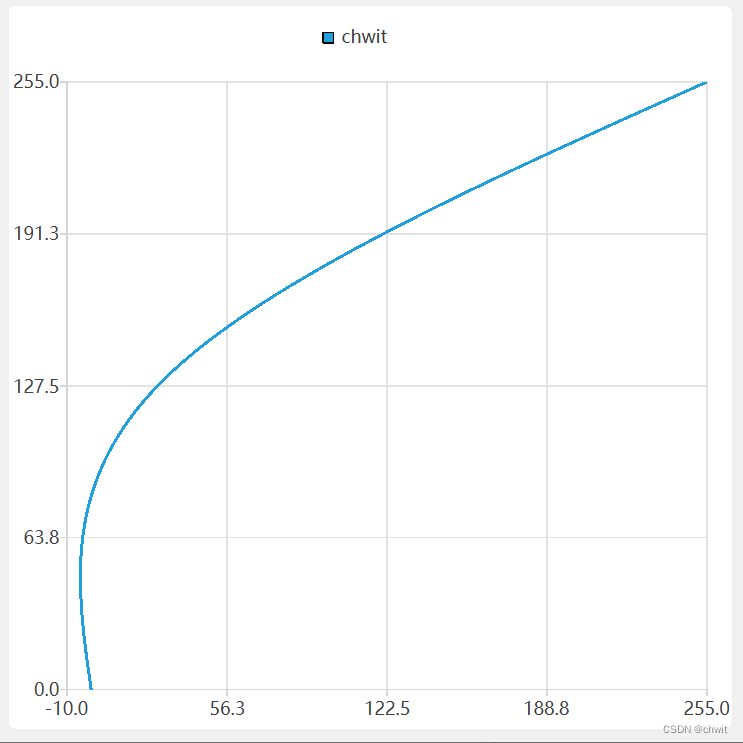

    // chart->axes(Qt::Horizontal).back()->setRange(-10, 255);

    QChartView *chartView = new QChartView(chart);
    chartView->resize(500, 500);
    chartView->show();

解释一下代码：

QSplineSeries是可以自动化绘制曲线的点序列，往里面添加了三个点（0,0）、（30,130）、（255,255）曲线是一个向上凸出的弧线。调用QChart的addSeries将序列加到QChart中，然后再基于QC
