go-containerregistry push和docker push的layer_id不一致原因分析

原创已于 2022-11-04 16:18:37 修改 · 777 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#docker #容器 #go

于 2022-08-23 16:40:45 首次发布

本文探讨了使用go-containerregistry库push Docker镜像时与docker push产生的layer_id不一致的原因。分析发现，差异源于go-containerregistry在推送过程中对layer.tar进行了额外的压缩，导致计算的sha256值变化。通过调整代码，避免这一额外压缩，可以使layer_id与docker push保持一致。同时，文章还简要介绍了docker pull的原理，包括manifest和image config在其中的作用。

问题

使用go-containerregistry库 push image 时和 docker push image 时的layer hash不一致

### 本地docker push推送镜像 ###
# docker push 192.168.1.1:30500/alpine-java:1.0.0
The push refers to repository [192.168.1.1:30500/alpine-java]
372aafbe5d64: Preparing
5b7df235d876: Preparing

### 拉取go-containerregistry推送到registry的镜像 ###
# docker pull 192.168.1.1:30500/alpine-java:1.0.0
1.0.0: Pulling from alpine-java
4d23f0108a5c: Pull complete
20ec70f16685: Pull complete
Digest: sha256:ee64093d46b7c9f6e9676deca8b8e10ac935ab2970f1b25d24c06182872f265a
Status: Downloaded newer image for 192.168.1.1:30500/alpine-java:1.0.0

分析

两种方式push后，docker inspect 两个image后，发现内容是一致的，说明其实push的是同一个镜像
（左边是机器上docker inspect的结果，右边是本地docker inspect结果。rootfs：容器只读的文件系统）

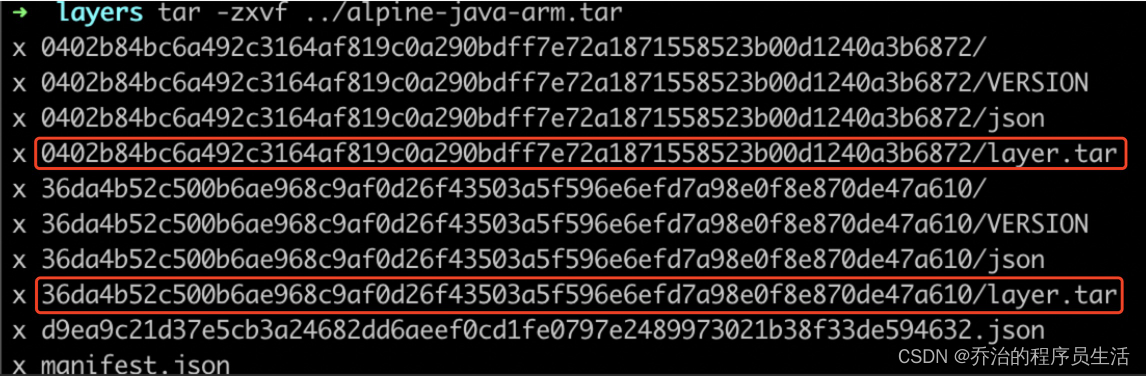

docker save -o两个image的tar包后，解压比对manifest.json文件

(左边是docker push manifest.json，右边是go-containerregistry push manifest.json)
通过分析go-containerregistry源码发现，推送的image layer_id实际上是对layer.tar做了“再压缩”后计算的sha256 commit到manifest.json导致sha256发生变化。从而导致与docker push的layer sha256不一致。
（go-containerregistry代码计算的layer_id，与本文docker pull的layer_id一致）

在生成sha256同样的位置，对本地原文件计算sha256。可以得到与在终端使用sha256sum命令计算相同的结果。如下：

file, _ := os.Open("~/xxxxxxx/layer.tar")
hasher := sha256.New()
io.Copy(hasher, file) // 将文件copy到hasher中

// -> 5b7df235d876e8cd4a2a329ae786db3fb152eff939f88379c49bcaaabbaf
fmt.Printf("%x\n",hasher.Sum(nil))
//

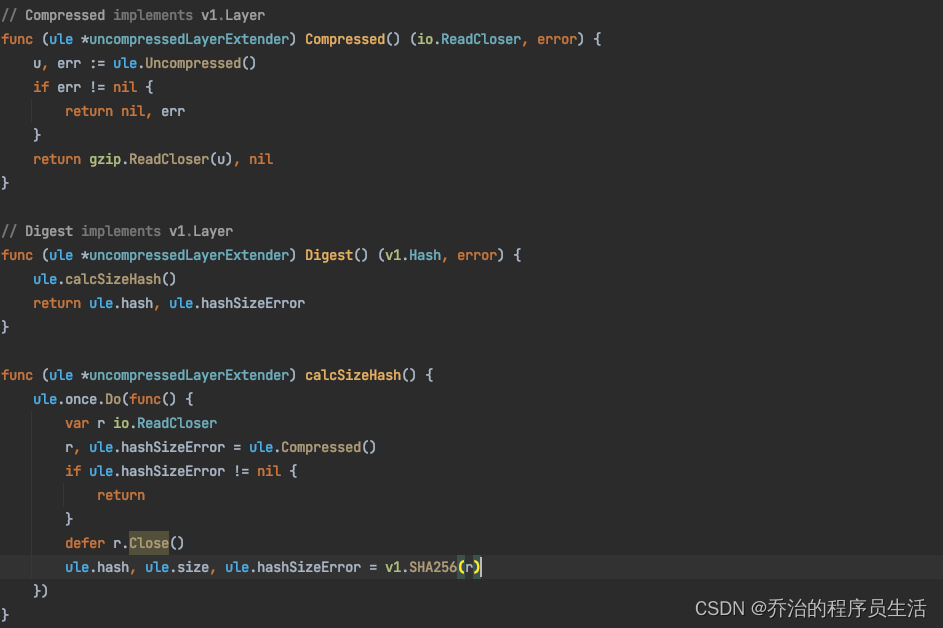

分析原因：读取layer.tar文件时，gzip.ReadCloser()函数会在原先layer.tar的基础上做一次“再压缩”。压缩包内容与实际layer.tar不同，导致计算的sha256不同。在这里插入图片描述
修改方案：将gzip.ReadCloser(u) -> u之后，获取到的layer_id与docker push的layer_id保持一致。

原理剖析

那么layer涉及到更深层次有什么原理吗？

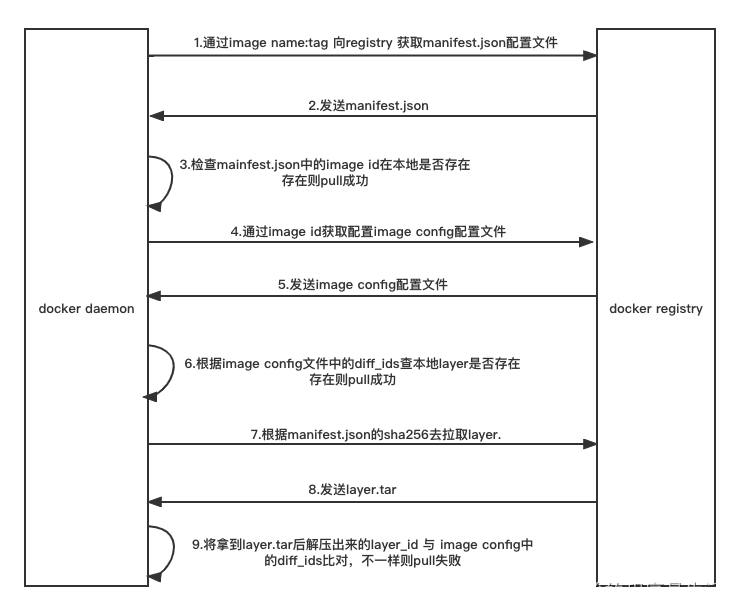

先了解下docker pull的原理
主要需要了解两个配置文件：manifest（对应registry服务端的配置）和 image config（针对本地存储端的）。值得一提的是，这两个不同的配置文件中的layer_id其实是不同的。

简单举例，查看manifest.json关于layer的配置：

......,
"layers": [
   {
    "mediaType": "application/vnd.docker.image.rootfs.diff.tar.gzip",
    "size": 2929796,
    "digest": "sha256:4d23f0108a5cb4d445395bea6210f5c729774ff4d0a2cd5a720b03ed612b71ee"
  },
  {
    "mediaType": "application/vnd.docker.image.rootfs.diff.tar.gzip",
    "size": 89480540,
    "digest": "sha256:20ec70f166851563b685a57685d55a0db6b9ecd92bfd19f6824a91d04d8bf892"
  }
]

再来看看image config里面关于layer存的是什么:

......,
"RootFS": {
  "Type": "layers",
  "Layers": [
    "sha256:5b7df235d876e8cd4a2a329ae786db3fb152eff939f88379c49bcaaabbafbd9c",
    "sha256:372aafbe5d64e05dadee8a2e0ae22e4e7e963106208d58f3572c0724b6553c08"
  ]
},
......

为什么要拉取两个文件？

当我们去registry上拉layer的时候，拉的格式是根据请求中的media type决定的，因为layer存在本地的时候未压缩的，或者是已解压过的。
为了在网络上传输的更快，所有media type一般会指定压缩格式，如.tar。
结合docker pull可以发现。当docker发现本地不存在某个layer的时候，就会通过manifest.json里面的digest + mediaType（如上述配置中的application/vnd.docker.image.rootfs.diff.tar.gzip）去 docker registry 获取 image config 中的 diff_ids，再在本地找这些layer，还是拿不到就会去拿tar包解压缩。

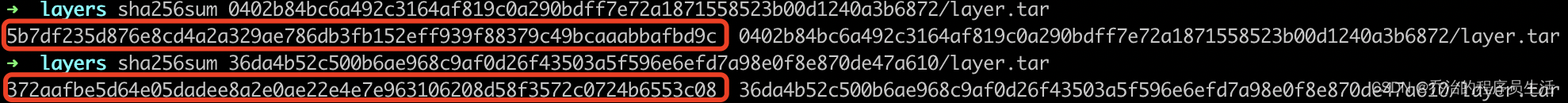

每个 diffid 对应一个 layer tar 包的 sha256，可以利用sha256sum对layer.tar包进行分析

可以发现最终解析出来的值就是rootfs下的layer_id

参考链接：
https://zhuanlan.zhihu.com/p/95900321
https://github.com/google/go-containerregistry
