2.1 路由交换基础

本文介绍了路由交换的基础知识,包括关键术语如路由、路由表和路由器,详细阐述了IP路由过程、路由选路以及路由表的解析,特别是最长匹配原则。同时,解释了路由表的各个字段,以及直连路由、静态路由和动态路由的来源。最后,讨论了等价路由的概念,即相同度量值的多条路由如何实现负载分担。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、关键术语

  1. 路由:从源头到目标的路径,不同网络间的转发过程。
  2. 路由表:路由信息的集合,路由的依据。
  3. 路由器:具有路由功能的设备。
  4. 默认网关:通常是路由设备的接口IP地址。

二、IP路由过程

  • 当路由器(或其他三层设备)收到一个IP数据包时,会查看数据包的IP头部中的目的地址,并在路由表中进行查找,在匹配到最优路由后将数据包扔给路由所指的出接口或下一跳。
  • 路由器需要知道下一跳或出接口才能将数据转发出去。

三、路由选路

  • 路由器负责为数据包选择一条最优路径,并进行转发。

四、路由表解析

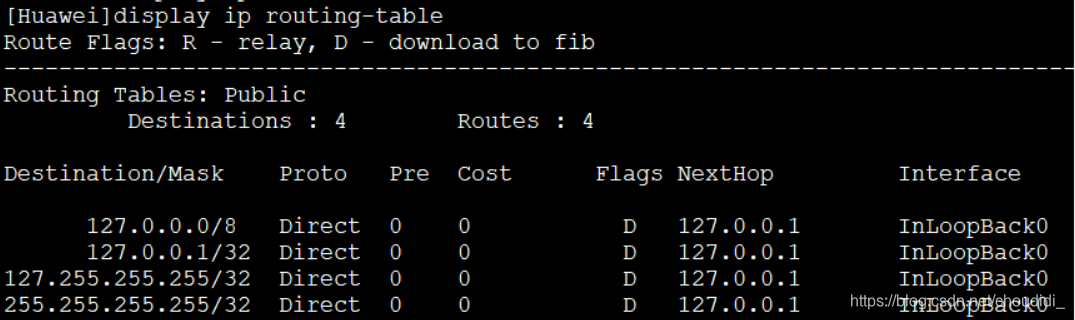

  • 查看路由表信息:
display ip routing-table

在这里插入图片描述

  1. 路由表中包含了路由器信息可以到达的目的网络。
  2. 目的网络在路由表中不存在的,数据包会被丢弃。

路由表字段

  • Destination——目标,用来标识IP包的目标地址或目标网络。
  • Mask——掩码,选择最佳路由的重要判断依据(最长匹配原则)。
  • NextHop——下一跳,指明IP包所经由的下一跳路由器的接口地址。
  • Interface——出接口,指明IP包将从该路由器的哪个接口转发出去。
  • Protocol——协议,路由的来源,学习方式。</
