电流传感器的接线方式有几种？安装时要注意什么？

在工业自动化、新能源汽车、智能电网、光伏逆变器等领域，电流传感器作为电流监测的核心器件，其接线方式的规范性与安装工艺的专业性，直接决定测量精度、信号稳定性及设备运行安全。然而，许多从业者因接线错误、安装不当，导致传感器信号失真、寿命缩短甚至设备故障。本文将系统梳理电流传感器的主流接线方式，深度解析安装过程中的关键注意事项，助力用户实现精准、稳定的电流监测。

一、电流传感器的接线方式全解析

电流传感器的接线方式需根据输出信号类型、供电需求、隔离特性及应用场景选择，主流分为四大类，各有适配边界与操作规范：

1. 两线制接线：原理：将电源供电与信号传输整合为两根导线，电源正极与信号线复用，负极作为公共回路，无需额外接地线。

• 核心特点：结构极简、布线成本低，无需独立供电模块；但信号易受电源波动干扰，传输距离受限（≤10米），精度中等（±0.5%~±1%FS）。

• 适用场景：4-20mA模拟信号输出的传感器，适配短距离、低精度监测场景，如普通工业设备电流巡检、楼宇配电监控。

• 操作要点：需确保电源极性正确（正负极对应传感器标识），导线截面积≥1.5mm²，避免线阻过大导致信号衰减。

2. 三线制接线：

• 原理：采用三根导线，分别为电源正极、电源负极、信号输出线，将供电回路与信号回路分离，无需独立接地线（信号地与电源地共用）。

• 核心特点：抗干扰能力优于两线制，传输距离可达20米，精度稳定（±0.3%~±0.5%FS），布线成本适中。

• 适用场景：0-5V/0-10V模拟信号或简易数字信号输出的传感器，广泛应用于变频器、水泵电机、光伏组串等常规工业控制场景。

• 操作要点：电源电压需匹配传感器标称值（如12V、24V DC），信号线与电源线需分开布线（间距≥5cm），减少电磁耦合干扰。

3. 四线制接线：

原理：采用四根导线，分为独立供电回路（正极、负极）与信号回路（正信号、负信号），部分带隔离功能的传感器会额外增加接地线（实为五线制，本质属四线制延伸），实现供电与信号彻底隔离。

• 核心特点：消除导线电阻、电源噪声对信号的影响，传输距离可达50米，精度高（±0.1%±0.3%FS），支持高压隔离（2kV~10kV）。

• 适用场景：闭环霍尔、磁阻式等高精度传感器，适配航空航天、医疗设备、精密测试仪器、高压电网等对精度与安全性要求极高的场景。

• 操作要点：供电线与信号线需使用双绞屏蔽线，屏蔽层单端接地（靠近采集设备端）；严格区分信号正负极，避免接反导致信号反向失真。

4. 特殊接口接线：数字化、集成化场景适配

• 原理：采用标准化接口或定制化总线，无需复杂接线，通过专用连接器实现信号传输与供电整合。

• 主流类型及适配：

• RS485/Modbus接口：三根导线（正、负、地），支持长距离传输（≤100米）、多设备组网，适配物联网系统，如智能电网、分布式储能监测；

• CAN/CANopen接口：两根差分信号线，抗干扰能力极强，适配汽车电子（新能源汽车BMS、电机控制器）、工业总线系统；

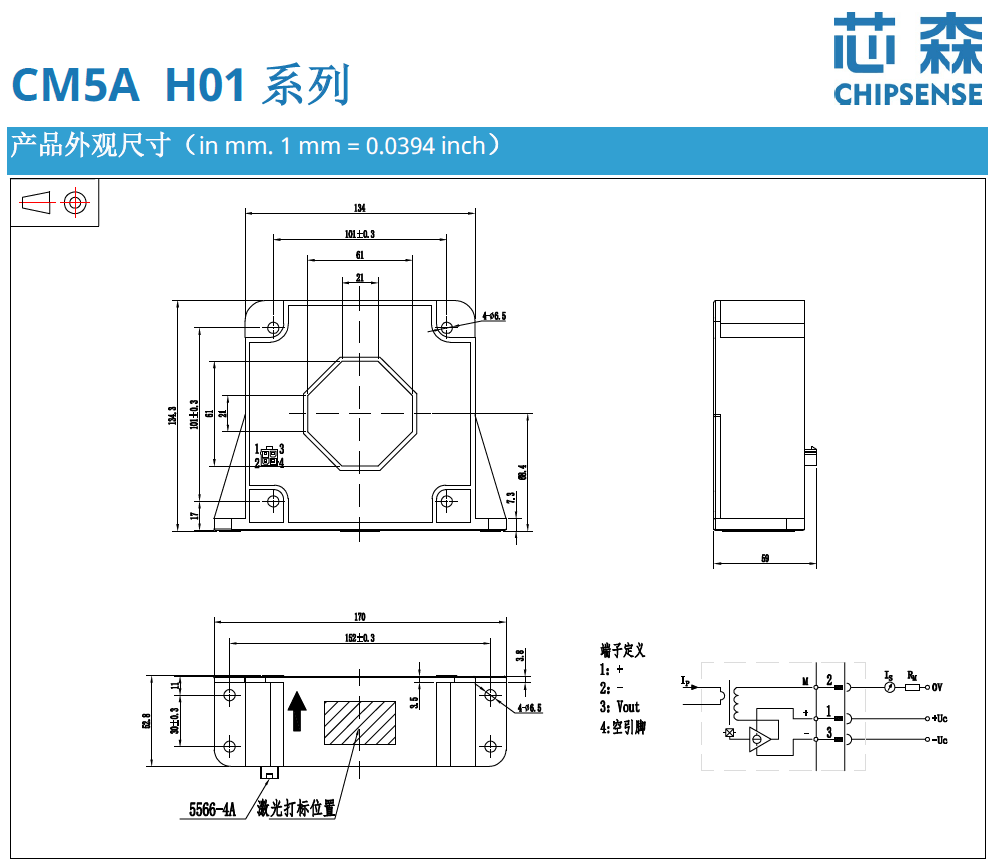

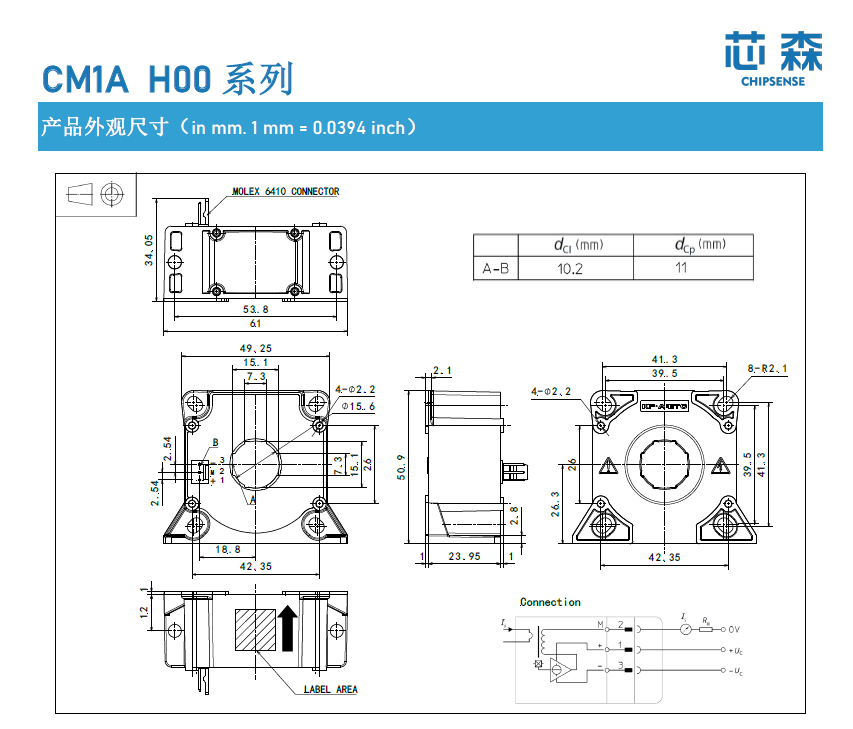

• 常规端子
• PCB

• 无线接口（LoRa/WiFi）：无需实体接线，通过无线传输信号，适配户外、不便布线场景，如户外光伏电站、偏远地区配电监测。

• 操作要点：数字接口需严格遵循通信协议（如Modbus RTU），配置相同波特率、地址；无线接口需确保信号覆盖，避免遮挡导致传输中断。

二、电流传感器安装的关键注意事项

正确安装是传感器稳定工作的基础，需从环境适配、机械固定、电气连接三大维度严格把控：

1. 环境适配：规避干扰源，保障长期稳定

• 电磁屏蔽：远离强磁场设备（如电机、变压器、变频器），间距≥30cm；若无法规避，需选用带磁屏蔽罩的传感器，或采用屏蔽电缆、穿金属管布线，切断电磁干扰路径。

• 温度控制：避免安装于热源（如功率电阻、散热片）附近或阳光直射区域，高温场景（＞85℃）需选用耐高温传感器（SiC霍尔元件、陶瓷封装），防止元件性能衰减；低温场景（＜-40℃）需做好保温防护，避免电路结冰失效。

• 湿度与腐蚀防护：潮湿环境（相对湿度＞85%）需选用IP65及以上防护等级的传感器，或加装防水罩；化工、盐雾环境需选择防腐外壳（316L不锈钢）与密封接线盒，防止湿气、腐蚀性气体侵入。

2. 机械固定：确保安装合规，避免测量偏差

• 安装位置：交流场景需使传感器铁芯紧密贴合被测导线，且导线穿过铁芯中心，避免偏心导致磁场分布不均；直流场景需远离永磁体，防止静态磁场干扰霍尔元件。

• 固定方式：使用高强度支架（铝合金、不锈钢）紧固传感器，避免振动（如电机运行、管道抖动）导致传感器移位；多传感器协同测量时，需保持安装高度一致，间距≥15cm，防止磁场相互干扰。

• 导线处理：被测导线截面积需匹配传感器铁芯孔径（通常≥导线直径的1.2倍），避免导线过粗导致铁芯无法闭合；导线表面需清洁，无绝缘层破损，防止短路风险。

3. 电气连接：规范接线工艺，保障信号完整

• 线缆选择：短距离（≤10米）可选用普通多芯线；中长距离（10-50米）或强干扰环境需采用双绞屏蔽线，屏蔽层覆盖率≥85%；高压场景（＞1kV）需选用耐高温、耐高压电缆（额定电压≥2倍工作电压）。

• 接地规范：三线制、四线制传感器需实现“单点接地”，信号地与电源地分开布线，最终汇聚至系统总地（接地电阻≤4Ω），避免地环路干扰；屏蔽电缆的屏蔽层仅在采集设备端接地，禁止两端接地。

• 接线紧固：焊接接头需采用无铅焊锡，焊点饱满无虚焊，焊接后涂抹绝缘胶防止氧化；压接接头需使用专用端子（如冷压端子），用压线钳压紧，确保接触电阻≤10mΩ，避免接触不良导致信号波动。

• 极性与相位：严格按照传感器说明书标注接线，电源正负极不可接反，否则可能烧毁信号调理芯片；交流场景需注意导线相位，避免因相位错误导致测量值反向。

总结与延伸问答

电流传感器的接线与安装，核心是“匹配场景选对方式，规范操作规避风险”。从两线制的极简适配到四线制的高精度隔离，从环境防护到机械固定，每一环节的合规性都直接影响测量效果。未来，随着数字化、无线化技术的发展，电流传感器的接线方式将更简洁，但基础的接线规范与安装原理仍是保障性能的核心。

延伸问答

Q1：四线制电流传感器能否直接替换三线制传感器？

A：不可直接替换。四线制需独立供电与信号回路，而三线制信号地与电源地共用，直接替换会导致信号短路或精度失真，需额外配置信号隔离模块或更换兼容接口的传感器。

Q2：传感器安装后信号波动大，可能是什么原因？

A：可能原因包括：接线虚接或接触电阻过大、传感器未固定牢固导致振动移位、被测导线偏心穿过铁芯、信号线与电源线未分开布线（电磁干扰）、接地不良形成地环路。需逐一排查并整改。

Q3：如何快速判断电流传感器接线是否正确？

A：可通过三步验证：1. 用万用表测量供电电压，确认符合传感器标称值；2. 检查信号线与电源线无短路、断路（万用表蜂鸣档）；3. 通电后接入采集设备，观察显示值是否在合理范围（如静态电流接近零，加载后数值稳定）。

Q4：多传感器并联组网时，接线与安装需注意什么？

A：需确保各传感器型号一致（量程、精度、输出信号）；信号线采用星形拓扑布线，避免串扰；统一供电电源，确保电压稳定；并联后需重新校准系统总精度，消除个体误差累积。

Q5：电流传感器长期闲置后再次使用，接线与安装前需做什么？

A：需进行三项准备：1. 外观检查（线缆是否破损、接头是否氧化、外壳是否完好）；2. 功能测试（用标准电流源验证零点与量程，确认输出信号正常）；3. 接线前清洁接头，重新压接或焊接，避免氧化层导致接触不良。
