储能站上C位，储能系统如何选择合适的电流传感器？

据央视网报道，截止至2025年9月底，我国新型储能装机规模已超1亿千瓦，装机规模占全球装机比例超过40%，跃居世界第一。11月16日，据民生证券相关报告显示，动力装机持续高增，储能出海订单突破69GWh。在这储能系统持续增长的背后，电流传感器作为检测元器件，保障着储能系统的安全高效运行，现今市面上电流传感器众多，有国外传统大牌，也有国内新晋的后起之秀可取而代之的，如何选择合适的电流传感器成为采购工程师的头疼之事。

霍尔电流传感器在储能系统中作用

工欲善其事必先利其器，储能系统要想选好电流检测器件，要知道储能系统需要哪些传感器，需要知道传感器在储能系统中做什么用的。

随着储能项目的规模化部署，霍尔电流传感器在储能系统中扮演着重要角色，其应用可贯穿于电池管理、系统保护、能源调度和功率控制等多个核心环节，其作用主要体现在‌电流精准测量、系统安全保障、效率优化提升、故障诊断预警、多场景适配应用‌五个方面，具体如下：

1、电流精准测量：支撑系统稳定运行的基础

霍尔电流传感器基于霍尔效应原理，通过测量磁场强度间接推算电流大小，可实现交流、直流、脉冲等复杂电流波形的非接触式测量。其测量高精度优，优越的线性度，以及高响应时间等特性，能实时捕捉电流动态变化。例如，在电池充放电过程中，传感器可精确监测电流值，确保电池组在安全电流范围内运行，避免因电流异常导致的性能衰减或损坏。

2、系统安全保障：构建多层级防护体系

1. ‌过充过放保护‌：通过实时监测电池充放电电流，传感器可触发保护机制，防止电池因过充或过放引发热失控风险。例如，当检测到充电电流超过阈值时，传感器立即反馈信号，系统自动切断充电回路，保障电池安全。
2. ‌短路故障隔离‌：在储能系统发生短路时，传感器可快速识别异常电流波形（如瞬态峰值），配合断路器实现毫秒级故障隔离，避免事故扩大。
3. ‌绝缘性能监测‌：部分传感器集成绝缘电阻检测功能，可实时监测电池组对地绝缘状态，预防因绝缘老化引发的漏电风险。

3、效率优化提升：驱动能源管理精细化

1. ‌功率控制优化‌：传感器为储能变流器（PCS）提供实时电流反馈，支持功率因数校正（PFC）和效率优化算法。例如，在光储充一体化系统中，传感器可协调光伏发电、储能充放电和充电桩功率分配，实现系统整体效率提升。
2. ‌能量调度支持‌：通过监测电池组充放电功率，传感器为能源管理系统（EMS）提供数据支撑，助力系统根据分时电价、需求响应等策略动态调整运行模式，降低用电成本。

4、故障诊断预警：实现预测性维护

1. ‌历史数据分析‌：传感器长期记录电流数据，结合人工智能算法可预判电池健康状态（SOH）和剩余寿命（RUL，不是那个网址URL哦）。例如，通过分析电流波动趋势，可提前发现电池容量衰减或内阻增大等潜在问题。
2. ‌异常模式识别‌：传感器可识别接触不良、线缆老化等7类常见故障模式，并通过边缘计算技术实现本地诊断，减少停机时间。例如，某储能项目通过传感器数据定位到接触器触点氧化问题，避免了一起重大故障。

5、多场景适配应用：满足差异化需求

1. ‌高压直流场景‌：针对储能系统高压化趋势，传感器采用增强型绝缘设计，耐压等级达20kV至50kV，适配800V及以上高压平台。例如，华为数字能源充电桩采用磁通门传感器，实现±0.5%精度充电控制。
2. ‌极端环境应用‌：在高原、热带雨林等特殊场景中，传感器通过温度补偿、防霉处理等技术提升可靠性。例如，西藏某储能项目在3500米海拔环境下，采用增强型传感器解决绝缘性能下降问题。
3. ‌梯次利用场景‌：在退役电池储能系统中，传感器通过高精度测量延长电池组使用寿命。例如，某梯次利用项目通过优化传感器布局，系统效率提升1.2%，年增收超80万元。

现代储能系统电流检测要求

随着储能技术的发展，电流检测的要求也日益严格和精细化。以下是现代储能系统对电流检测的主要要求：

1.高精度

1. 误差范围：通常要求电流检测误差在±0.5%以内，以确保对电池充放电状态（SOC）、健康状态（SOH）的准确评估。
2. 动态响应：在快速变化的负载条件下（如电动汽车快充、并网储能系统），传感器需要具备高动态响应能力，避免滞后或过冲。

2.宽测量范围

1. 电流范围：储能系统的充放电电流可能从几安培到数千安培不等，传感器需要覆盖从微小漏电流到大电流的全范围测量。
2. 双向测量：能够准确测量充电和放电两个方向的电流，以支持双向能量流动的应用场景。

3.高可靠性与稳定性

1. 环境适应性：在极端温度（-40°C至85°C）、高湿度、强电磁干扰等环境下，传感器性能不能显著衰减。
2. 长期稳定性：传感器在长期使用中（如10年以上）不能出现明显的漂移或老化，以确保系统的长期可靠性。

4.低功耗与高效率

1. 能量损耗：传感器本身的功耗应尽可能低，避免对储能系统的能量效率产生负面影响。
2. 集成化设计：支持与BMS（电池管理系统）或PCS（能量转换系统）的集成，减少额外的能量损耗和空间占用。

5.安全性与故障诊断

1. 绝缘与隔离：传感器需要提供高电压隔离（如3kV以上），防止高压侧故障传导至低压控制系统。
2. 故障检测：能够实时检测短路、过流、漏电等故障，并触发保护机制（如断开继电器、报警等）。
3. 数据完整性：支持自检和校准功能，确保数据的准确性和可信度。

6.智能化与通信能力

1. 数字化输出：支持CAN、Modbus、I2C等数字通信接口，便于与上位机或云平台实时交互。
2. 边缘计算：部分高端传感器支持本地数据处理，如滤波、故障预测等，减轻主控系统负担。

7.成本与可维护性

1. 经济性：在满足性能要求的前提下，传感器的成本应与储能系统的整体成本相匹配。
2. 易安装与维护：支持模块化设计，便于现场安装、更换和维护。

8.符合标准与认证

• 行业标准：符合IEC 62619、UL 1973、GB/T 36276等储能系统相关标准。
• 安全认证：通过CE、UL、CSA等认证，确保产品的安全性和合规性。

技术选型建议：

• 对于高精度、高可靠性需求，霍尔效应传感器（如闭环霍尔传感器）和磁通门传感器是主流选择。
• 对于成本敏感型应用，分流器或开环霍尔传感器可作为替代方案，但需权衡精度和稳定性。

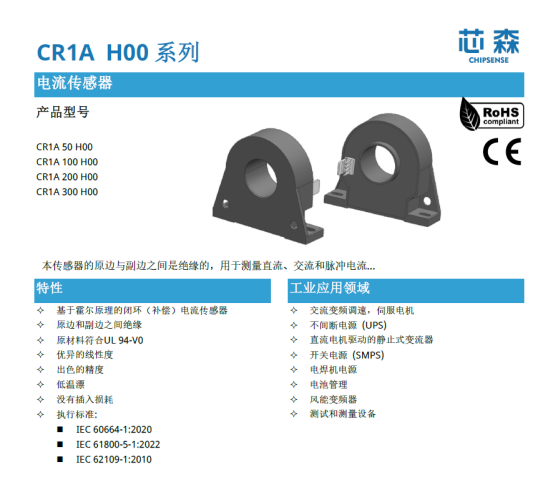

闭环霍尔电流传感器在储能系统中的应用

霍尔电流传感器在电化学储能系统中，可以具体应用到以下关键部件和环节，发挥电流监测、保护和控制作用：

1. 电池管理系统（Battery Management System, BMS）

应用部件：

• 电池模组/电池簇的充放电回路
• 电池包的主正负极

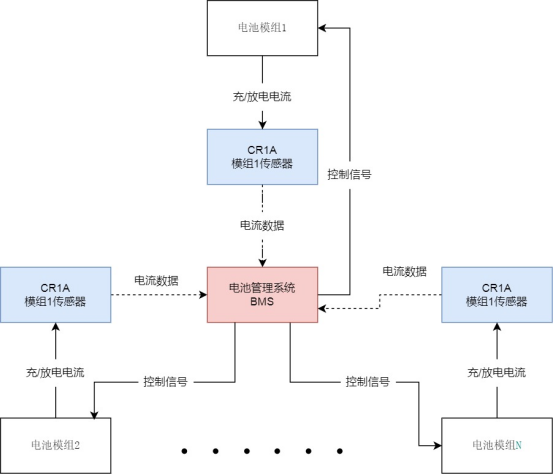

CR1A在电池管理系统（BMS）中的应用框架图

作用：

• 实时监测每个电池模组或电池包的充放电电流，防止过充/过放。
• 计算电池的荷电状态（SOC）和健康状态（SOH），提高电池寿命和系统安全性。
• 检测短路或异常电流，触发保护机制（如断开继电器）。

选型建议：

• 根据电池包的最大工作电流选择对应量程的传感器（如CR1A 200 H00适用于±200 A电流）。

2. 双向变流器（Power Conversion System, PCS）

应用部件：

• 直流侧（DC Bus）：连接电池和逆变器的母线。
• 交流侧（AC Side）：连接电网或负载的输出端。
• IGBT桥臂：用于监测每相电流，实现PWM控制和故障检测。

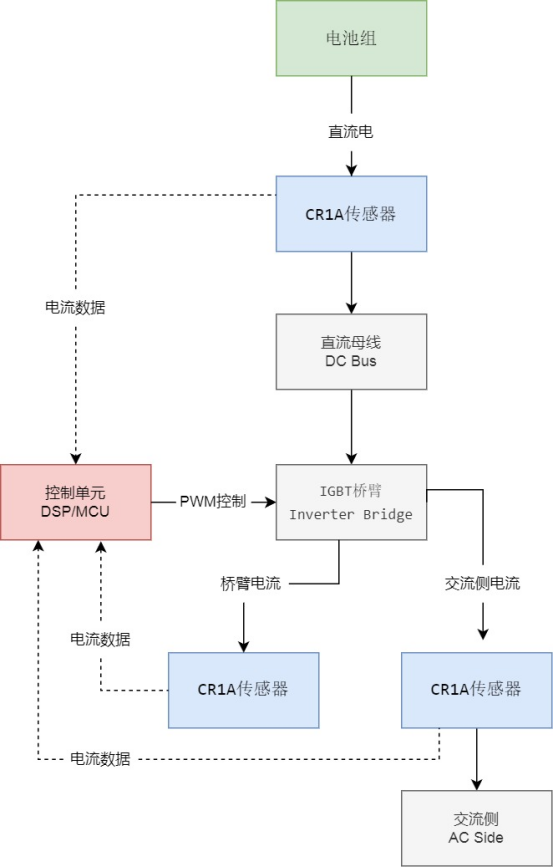

CR1A在储能PCS内部电路框架图

作用：

• 监测直流母线电流，防止过流损坏IGBT或电容。
• 监测交流侧电流，实现并网电流控制、功率因数校正（PFC）和谐波抑制。
• 检测IGBT桥臂电流，实现过流保护和故障定位。

选型建议：

• 直流侧：选择高量程传感器（如CR1A 300 H00，适用于±300 A）。
• 交流侧：根据逆变器功率选择对应量程（如CR1A 100 H00适用于±100 A）。

3. 直流配电单元（DC Distribution Unit）

应用部件：

• 直流母线：连接多个电池簇或变流器的总线。
• 直流断路器/熔断器：用于过流保护。

作用：

• 监测母线电流，平衡各支路负载，防止母线过载。
• 为断路器提供过流触发信号，实现快速保护。

选型建议：

• 根据母线最大电流选择传感器量程（如CR1A 200 H00）。

4. 绝缘监测装置（Insulation Monitoring Device, IMD）

应用部件：

• 系统对地绝缘检测回路

作用：

• 结合绝缘监测装置，检测储能系统对地绝缘电阻，预防漏电和绝缘故障。
• 监测直流系统的绝缘状态，符合IEC 61800-5-1和IEC 62109-1标准要求。

选型建议：

• 选择高绝缘耐压的传感器（如CR1A系列，绝缘耐压3 kV）。

5. 测试与诊断设备

应用部件：

• 系统集成测试台：用于储能系统的出厂测试。
• 故障诊断仪：用于现场维护和故障排查。

作用：

• 精确测量电流波形，验证系统性能（如效率、响应时间）。
• 诊断电池、变流器或母线的异常电流。

选型建议：

• 根据测试需求选择高精度、宽频带传感器（如CR1A 50 H00，频带宽度200 kHz）。

6. 其他辅助部件

• 预充电回路：监测预充电电流，防止冲击损坏电容。
• 风冷/液冷系统：监测冷却系统的驱动电流，确保散热正常。

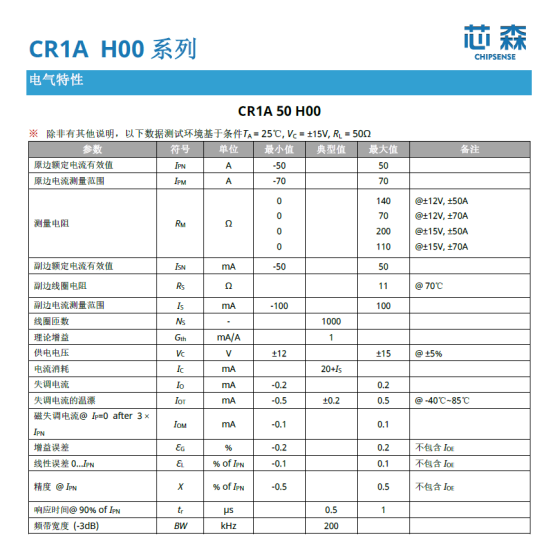

选型表

应用部件	推荐型号	关键参数	备注
电池模组（≤100 A）	CR1A 100 H00	±100 A，高精度，绝缘3 kV	适用于中小型电池包
直流母线（≤300 A）	CR1A 300 H00	±300 A，响应时间≤1 μs	适用于大型储能系统
变流器交流侧（≤200 A）	CR1A 200 H00	±200 A，频带宽度200 kHz	适用于并网逆变器
绝缘监测回路	CR1A 50 H00	高绝缘耐压，低温漂	结合IMD使用

总结

由上述可看出一款高精度的霍尔电流传感器可广泛应用于储能系统的电池管理、变流器、直流配电、绝缘监测、测试诊断等核心部件，通过精确的电流监测，提升系统的安全性、可靠性和效率。在选型时，需根据具体部件的电流范围、安装空间和绝缘要求匹配合适的型号。
