Multisim基础 示波器 微调测量游标的时间刻度

Multisim示波器微调与时间刻度测量
最新推荐文章于 2025-05-14 16:06:45 发布
转载 最新推荐文章于 2025-05-14 16:06:45 发布 · 7.1k 阅读 · 4 ·
CC 4.0 BY-SA版权
原文链接：https://my.oschina.net/zhichengjiu/blog/3080867
文章标签：

#markdown #嵌入式

本文介绍了使用Multisim 14.0 Student Edition在Windows 10上进行电路仿真时，如何操作示波器的默认状态和微调T2时间刻度。内容包括Timebase Scale的设置以及不同设置下点击右箭头时间变化的观察。此外，还提到了Multisim在电路、数字电路和模拟电路教学中的应用，以及学习专业英语的重要性。
AI助手已提取文章相关产品：

 Multisim : NI Multisim 14.0 Student Edition
      OS : Windows 10 x64
typesetting : Markdown
       blog : my.oschina.net/zhichengjiu
      gitee : gitee.com/zhichengjiu

 

电路图

 

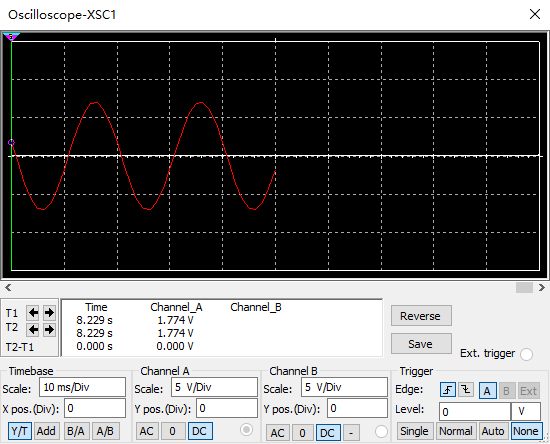

示波器 默认状态

  • 两个关键的参数
  • T2-T1 = 0.000 s
  • Timebase Scale：10 ms/Div

 

示波器 微调T2

  • 在当前的Timebase下，点击一次T2的右箭头，时间增加189.394us。
  • 改变Timebase的Scale，会发现点击一次右箭头后，时间变化的最小值发生改变。

 

resource

  • [ 支持 ] www.ni.com/zh-cn/support.html
  • [ 论坛 ] bbs.elecfans.com
  • [ 平台 ] www.oschina.net
  • [ 平台 ] gitee.com

 

感谢帮助 志成就 的人们。
Multisim可应用于仿真与分析，优秀，值得学习。
电路、数字电路和模拟电路，此三门课程合为一家，要好好对待。
软件的语言是英文，静下心来学习一下专业英语，有助于职业的发展。
该博文仅可用于测试与参考。

转载于:https://my.oschina.net/zhichengjiu/blog/3080867
