钡铼技术工业物联网网关BL110网口支持采集三菱Q系列(Q03UDE, Q04UDEH, Q06UDEH, Q10UDEH, Q13UDEH, Q20UDEH, Q26UDEH, Q002UD)、L系列(L02, L26-BT）、FX5U系列。

WAN口和LAN口都可以采集三菱PLC，可以直连三菱PLC也可以通过交换机采集，WAN口和LAN口配置原理一样。WAN口或LAN口采集三菱Q/L系列或FX5U的配置参数要与PLC上设置一致。

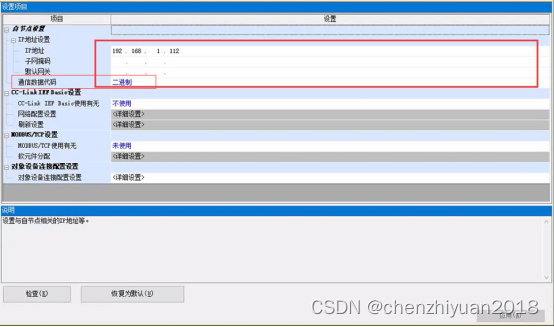

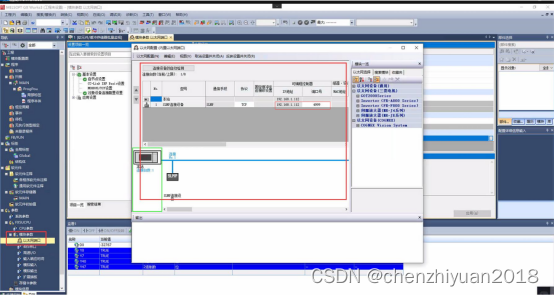

如FX5U上的参数设置

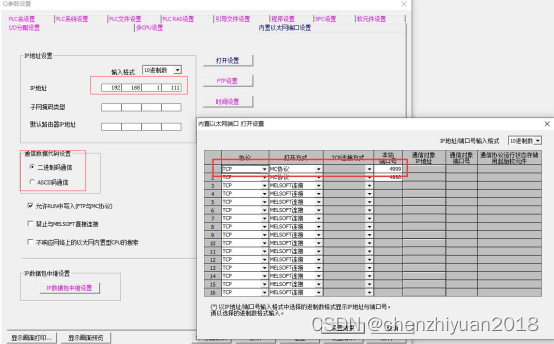

如Q系列 Q06UDEH上的参数设置，Q/L系列要选择MC协议通信。

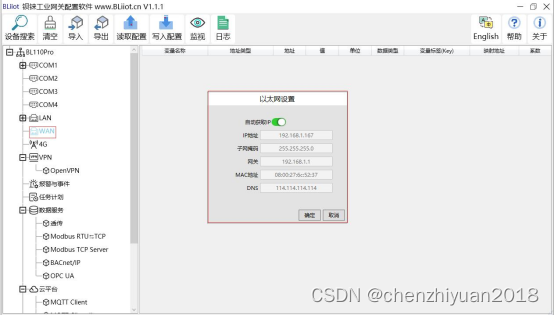

WAN口的配置

本示例介绍WAN口通过交换机采集Q03UDE，交换机接外网，WAN口的配置如下：



（1）双击“
