ENSP学习（三）——vlan

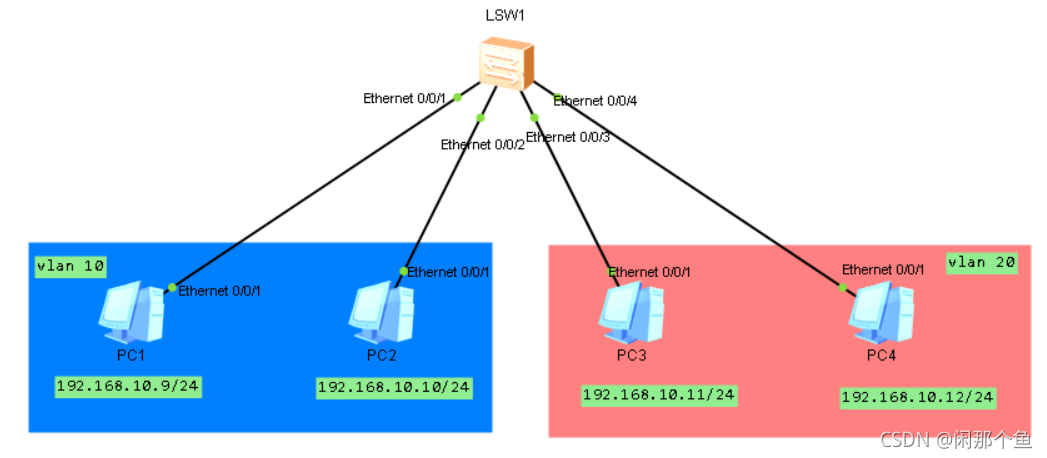

单交换机应用vlan

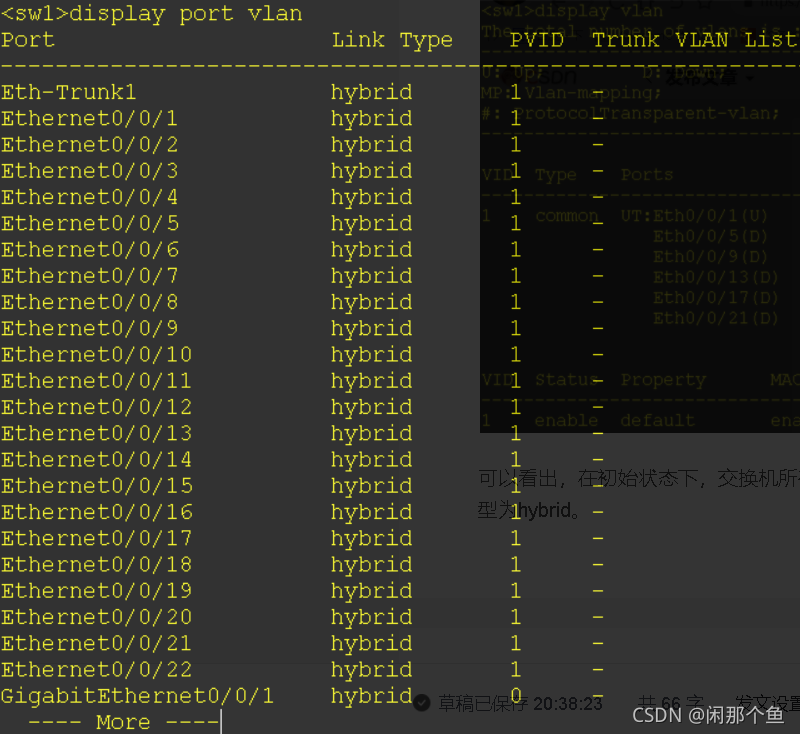

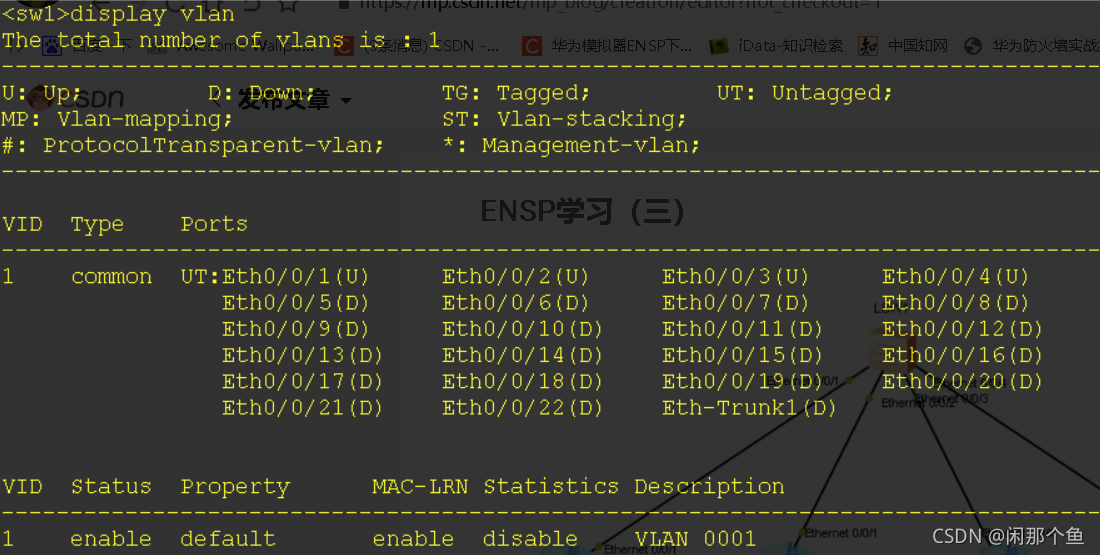

 查看初始vlan

 可以看出，在初始状态下，交换机所有接口的PVID值都是1，即所有接口默认属于VLAN1，接口类型为hybrid。

经过测试，各主机间是能够相互ping通的

创建vlan

[sw1]vlan batch 10 20

划分vlan

#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/4
 port link-type access
 port default vlan 20

相同vlan之间可以通信，不同vlan之间主机不能通信

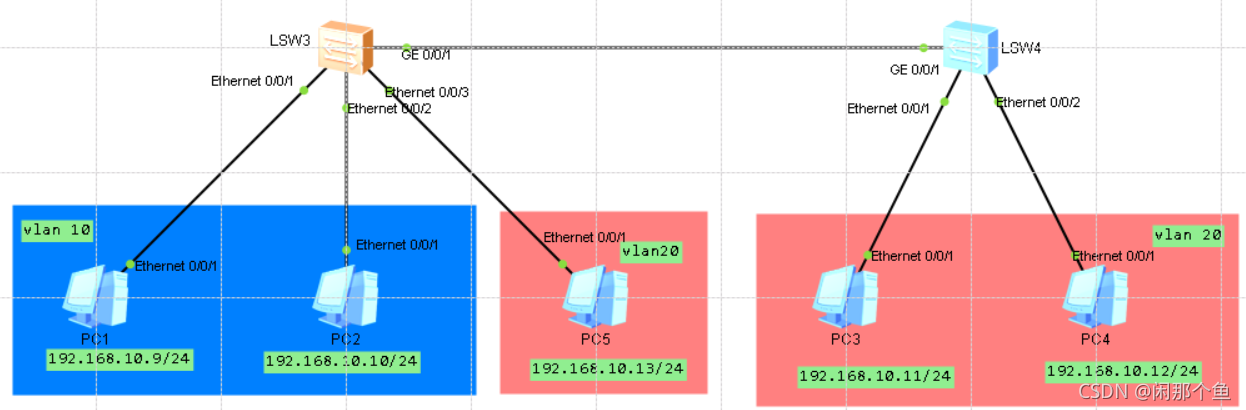

跨交换机应用vlan

 [sw3]vlan batch 10 20

#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10

#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20

sw4相同操作

测试可得，相同vlan可以通信，不同vlan不能通信

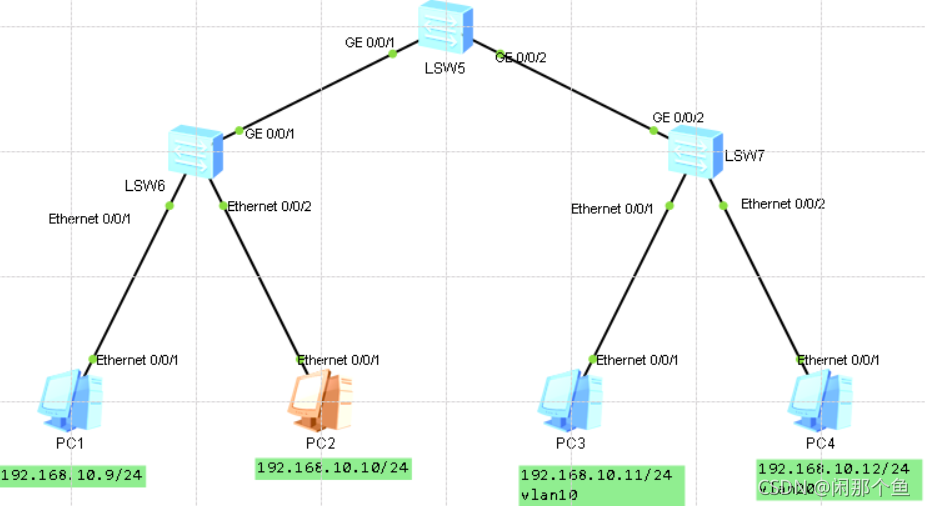

基于mac地址的vlan应用

 假设交换机SW6接入位置不固定，不做配置

假设交换机SW7位置是固定的，则使用基于接口的vlan

[sw7]vlan batch 10 20

#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20

#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

配置交换机SW5

在SW5的配置中，应用了基于MAC的VLAN

[sw5]vlan batch 10 20

配置MAC地址和VLAN之间的映射关系

[sw5]vlan 10
[sw5-vlan10]mac-vlan mac-address 5489-9886-078A（PC1的MAC地址）

[sw5-vlan10]vlan 20
[sw5-vlan20]mac-vlan mac-address 5489-9878-1177（PC2的MAC地址）

对g0/0/1接口进行配置：设置当前接口基于MAC地址划分VLAN的功能，即普通进入本接口后，会根据MAC-VLAN对应表，被加上相应的VLAN的标记。

[sw5-GigabitEthernet0/0/1]mac-vlan enable

将接口设置成hybrid类型

[sw5-GigabitEthernet0/0/1]port link-type hybrid

允许VLAN10和VLAN20的帧通过，并且将帧发送出接口时，去掉VLAN标记

[sw5-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20
在g0/0/2接口配置trunk类型，并允许VLAN10和VLAN20通过

#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

测试可得，PC1可以访问PC3，PC2可以访问PC4，只要MAC地址不变，无论位置怎么变化，都可以访问到对应的主机。

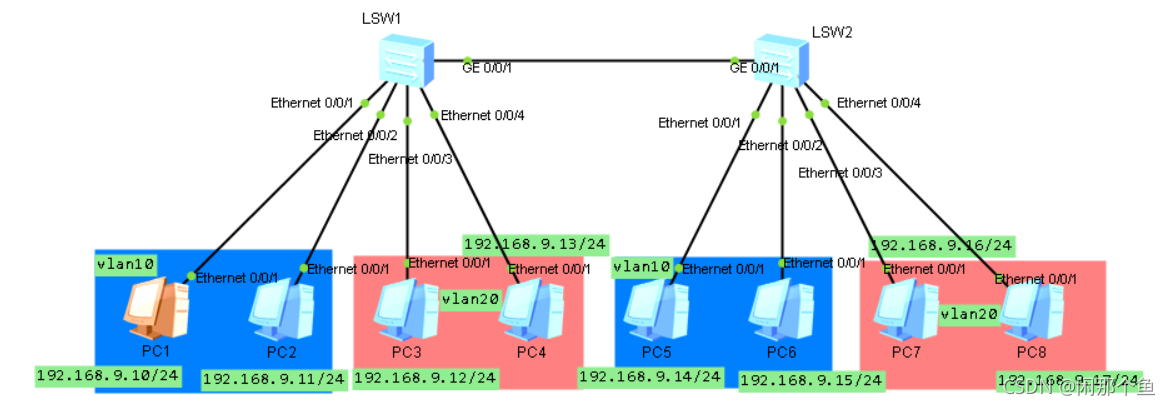

VLAN通信的报文分析

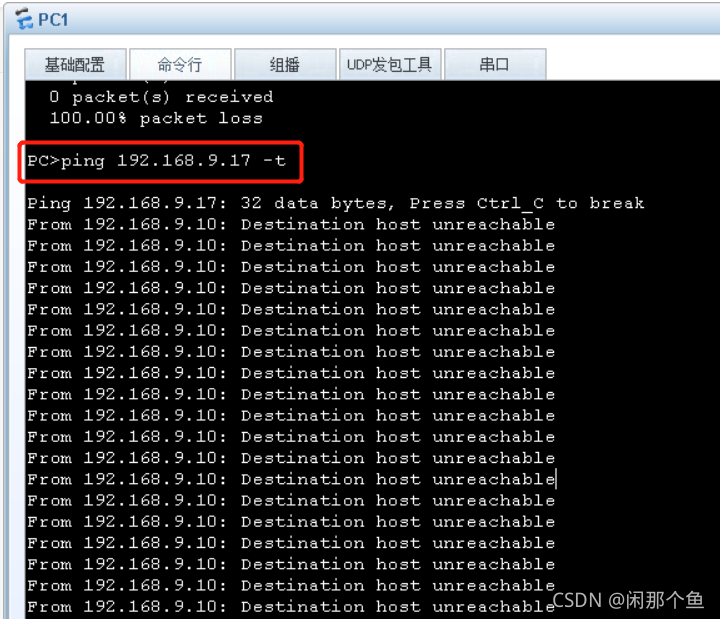

 PC1和PC8属于不同VLAN，不能互通

PC1访问PC8时，一开始PC1不知道PC8的MAC地址，所以PC1会首先通过ARP协议去获取PC8的MAC地址，所以我们可以查看是否有广播包，以此来验证VLAN对广播包的隔离作用。
