文章详细描述了嵌入式设备上电后的启动过程，从BROM加载固定代码开始，初始化存储介质，如flash和emmc，接着执行boot0阶段。boot0主要功能包括初始化板级设置，设置串口，检测用户输入，并加载后续的启动映像。此外，提到了sunxi系列芯片的特定操作，如sunxi_board_init和dram初始化。

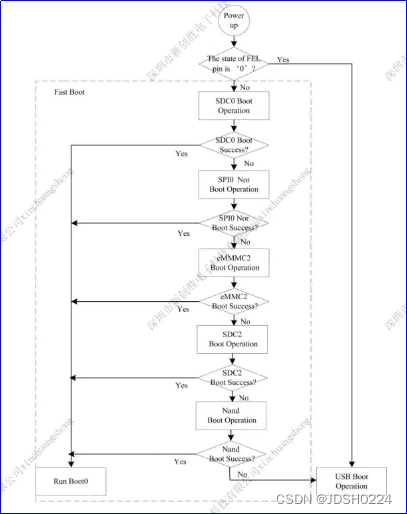

机器从上电后先运行BROM中一段固定的代码，BROM会读取外部引脚来决定从何种介质来启动系统，BROM的作用是初始化储存启动系统的介质，如flash，emmc等。然后从启动介质中读取boot0代码到芯片内部的SRAM中，然后跳到boot0的boot0_entry.S(sunxi_spl/boot0/main/)

代码流程：

1. boot0阶段调用的函数（注册函数，编译在代码中）
	SPL_LOAD_IMAGE_METHOD("MMC1", 0, BOOT_DEVICE_MMC1, spl_mmc_load_image);
	SPL_LOAD_IMAGE_METHOD("MMC2", 0, BOOT_DEVICE_MMC2, spl_mmc_load_image);
	SPL_LOAD_IMAGE_METHOD("MMC2_2", 0, BOOT_DEVICE_MMC2_2, spl_mmc_load_image);

2.boot0阶段启动
void main(void)	//位置：spl-pub/nboot/main/boot0_main.c
	//SUNXI板子初始化，全志未提供源码
	sunxi_board_init_early()
	//初始化串口
	sunxi_serial_init(BT0_head.prvt_head.uart_port, (void *)BT0_head.prvt_head.uart_ctrl, 6);
	//打印boot0启动信息
	print_commit_log();
		printf("HELLO! BOOT0 is starting!\n");
		printf("BOOT0 commit : %s\n", BT0_head.hash);
		sunxi_set_printf_debug_mode(BT0_head.prvt_head.debug_mode, 0);
	//SUNXI板子初始化，全志未提供源码
	sunxi_board_init()
	//检测到串口输入为2，可以阻止当前运行
	char uart_input_value = get_uart_input(); /* Prevent DRAM jamming */
		if (uart_input_value == '2')
			printf("detected_f user input 2\n");
	dram_size = init_DRAM(0, (void *)BT0_head.prvt_head.dram_para)
		pr_emerg("dram size =%d\n", dram_size);
	uart_input_value = get_uart_input();
		if (uart_input_value == '2') {
			sunxi_set_printf_debug_mode(3, 0);
			printf("detected_r user input 2\n");
			goto _BOOT_ERROR;
		} else if (uart_input_value == 'd') {
			sunxi_set_printf_debug_mode(8, 1);
			printf("detected user input d\n");
		} else if (uart_input_value == 'q') {
			printf("detected user input q\n");
			sunxi_set_printf_debug_mode(0, 1);
		}

	malloc_init(CONFIG_HEAP_BASE, CONFIG_HEAP_SIZE);
	status = sunxi_board_late_init();

	status = load_package();
		if (status == 0)
		load_image(&uboot_base, &optee_base, &monitor_base, &rtos_base, &opensbi_base, &cpus_rtos_base);

	//输出跳转信息
	printf("Jump to second Boot.\n");
