esp32乐鑫模块修改分区表

本文介绍了两种在ESP-IDF中修改分区表的方法。第一种是直接修改默认的分区表文件,但这会影响其他依赖默认表的工程。第二种是通过配置工具选择自定义的CSV文件,该文件路径相对于工程根目录。修改分区大小后需更新Flashsize配置。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

方法一:修改默认分区表文件
默认分区表目录:esp-idf-v4.1-beta1\components\partition_table\partitions_singleapp.csv

不建议使用该方式,不然其他使用默认分区表的工程都会被影响

方法二:使用自定义分区表

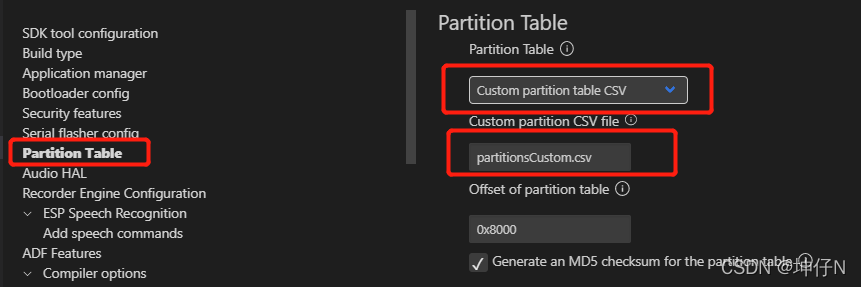

配置工具-》Partition Table-》Partition Table, 选择Custom patition table CSV, 填写自己的csv文件名,Name of the custom partition CSV filename. This path is evaluated relative to the project root directory. 分区表路径为相对工程的根路径

注:
修改分区大小后可能需要修改配置里的Flash size
配置工具-》Serial flasher config-》Flash size
