介绍

Vue是数据驱动视图的，数据发生变化视图就要随之更新，在更新视图的时候难免要操作DOM,而操作真实DOM非常耗费性能。

Vue通过JS模拟出一个称为虚拟DOM节点来代表一个真实的DOM节点。当数据发生变化时，我们对比变化前后的虚拟DOM节点，通过DOM-Diff算法计算出需要更新的地方，然后去更新需要更新的视图。

本文主要介绍DOM-diff算法中的子节点更新策略。

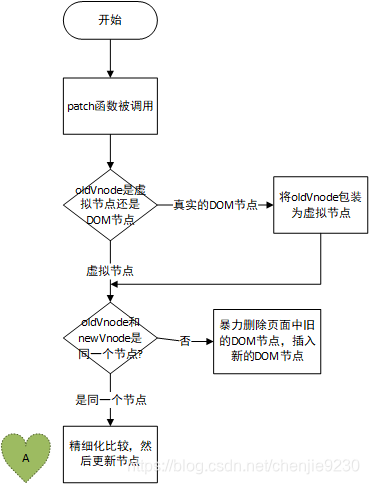

首先看下面的流程图的位置A，当我们发现新旧的虚拟DOM节点是同一个节点时(key值相同)，我们会对这两个节点进行精细化比较。

在这里插入图片描述

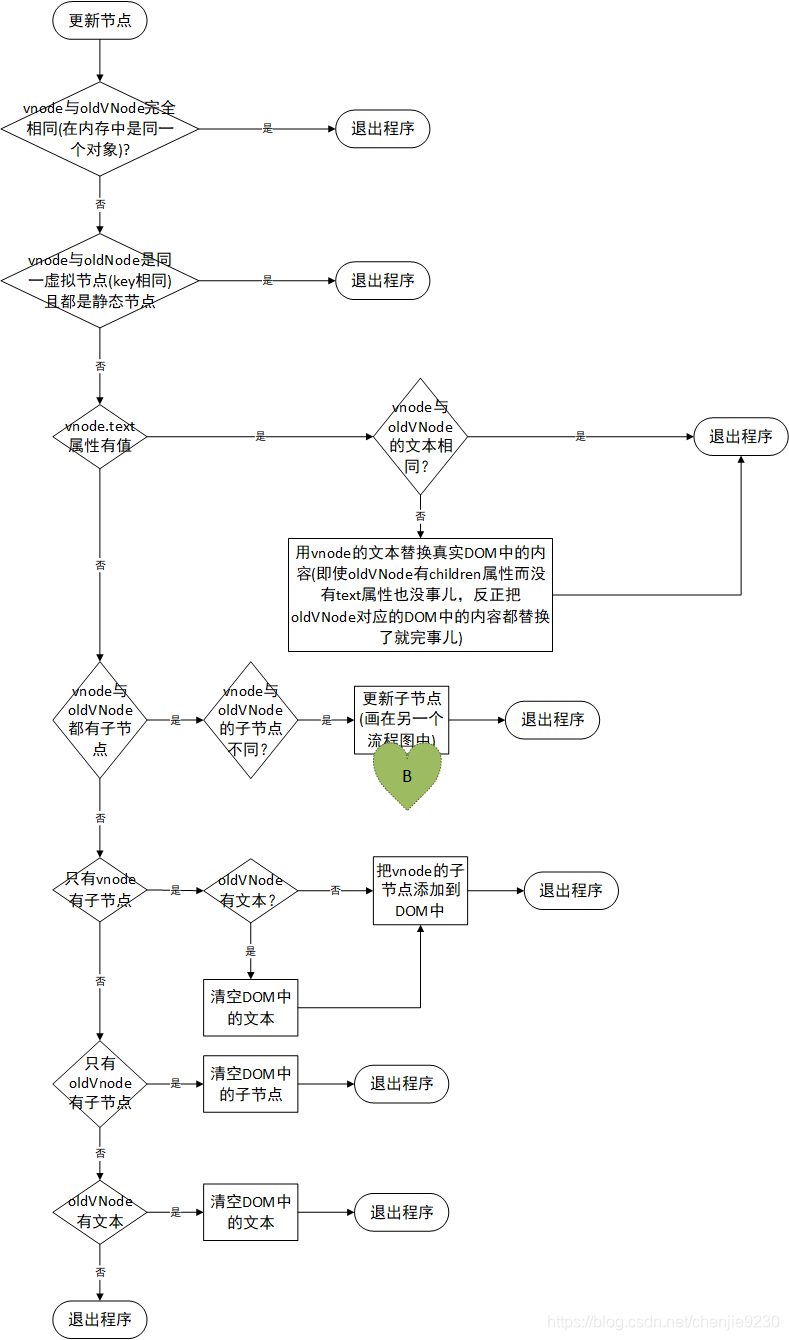

然后进入了更新节点的流程，现在要根据新的虚拟DOM节点来修改旧的虚拟DOM节点对应的真实DOM节点。看下面流程图的B位置，当我们的新旧虚拟DOM节点都有子节点的时候，情况就很复杂了，我们需要去比较新旧虚拟节点的子节点。也就是本文要介绍的子节点更新策略。

下面的流程图展示的过程是更新节点的过程，是源码中patchVnod函数做的事情。

在这里插入图片描述

子节点更新

这里先定义一些变量

newChildren：数组，里面是新虚拟DOM节点中包含的子虚拟节点。

oldChildren: 数组，里面是旧虚拟DOM节点中包含的子虚拟节点。

新前：指针，指向新虚拟节点的第一个未处理的子虚拟节点。

新后：指针，指向新虚拟节点的最后一个未处理的子虚拟节点。

旧前：指针，指向旧虚拟节点的第一个未处理的子虚拟节点。

旧后：指针，指向旧虚拟节点的最后一个未处理的子虚拟节点。

子节点更新策略的原则就是：如果newChildren中的某个子节点在oldChildren数组中存在，那么就进行位置移动和节点更新。如果newChildren中的某个子节点在oldChildren数组中找不到，那么我们就创建一个新的DOM节点插入到合适位置。如果oldChildren数组中存在某个元素是newChildren数组中没有的，那么我们就把它对应的真实DOM节点删除了。

注意：所有都是对照新虚拟节点，来操作旧虚拟节点对应的真实DOM。这样就可以更新视图，使视图和新的虚拟节点一样了。

上面的原则，可以简单的通过双层for循环来做，外层循环newChildren数组，内层循环oldChildren数组，每循环外层newChildren数组里的一个子节点，就去内层oldChildren数组里找看有没有与之相同的子节点。

但是上面这样做会很乱，而且时间复杂度很高。

DOM-diff算法中对子节点更新设计了很好的策略，下面具体讲解。

DOM-diff算法中的子节点更新策略

我们要在旧的虚拟节点中查找是否有新的虚拟节点，然后进行更新，新增或删除操作，那么DOM-diff算法是怎么查找的呢？

四种命中策略查找：

策略1：先看看新前和旧前是否是同一个节点，如果是，表示策略1命中，就去更新，新前这个节点就处理好啦。

策略2：再看新后与旧后是否是同一个节点，如果是，表示策略2命中，就去更新，新后这个节点就处理好啦。

策略3：再看新后与旧前是否是同一个节点，如果是，表示策略3命中，就去更新，新后这个节点就处理好啦。

策略4：再看新前与旧后是否是同一个节点，如果是，表示策略4命中，就去更新，新前这个节点就处理好啦。

如果策略1命中，那么根据新前去更新旧前，并移动指针。

如果策略1没有命中，策略2命中，则根据新后去更新旧后，并移动指针。

如果策略1 和 2都没有命中，策略3命中，则根据新后去更新旧前，并且移动旧前所指真实DOM到合适的位置。并移动指针。

如果策略1 和 2 和 3都没有命中，策略4命中，则根据新前去更新旧后，并且移动旧后所指真实DOM到合适的位置。并移动指针。

如果策略1 和 2 和 3 和 4都没有命中，那么只能依次去比较每一个新旧节点拉。

这个命中策略很符合我们平时的操作，比起双层循环的查找要好很多。

再讨论之前定义的指针，新前，新后，旧前，旧后。

旧前(包括)和旧后(包括)之前的虚拟节点是没有处理的节点（如果之间有已经处理的，会把打成undefined标记），旧前之前和旧后之后的节点都是已经处理好的节点。所以我们处理一个节点后，就要正确的移动的指针，使得旧前之前和旧后之后的节点都是已经处理好的节点

下面的h('li', {key: 'C'}, 'C')只需要看作一个虚拟节点即可，标签名是li, key值为C，标签的innerText是C

在这里插入图片描述

源码

// 源码位置：src/core/vdom/patch.js
//更新子节点的策略,其中使用的四个索引和搜索方法,很大程度上优化了时间复杂度.
function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
    let oldStartIdx = 0
    let newStartIdx = 0
    let oldEndIdx = oldCh.length - 1
    let oldStartVnode = oldCh[0]
    let oldEndVnode = oldCh[oldEndIdx]

    let newEndIdx = newCh.length - 1
    let newStartVnode = newCh[0]
    let newEndVnode = newCh[newEndIdx]
    let oldKeyToIdx, idxInOld, vnodeToMove, refElm

    // removeOnly is a special flag used only by <transition-group>
    // to ensure removed elements stay in correct relative positions
    // during leaving transitions
    const canMove = !removeOnly

    if (process.env.NODE_ENV !== 'production') {
        checkDuplicateKeys(newCh)
    }
    //以"新前"、"新后"、"旧前"、"旧后"的方式开始比对节点
    // 因为我们处理过程中对于处理过的 位于旧前旧后之间的节点 如果被处理了 会被标记为undefined
    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
        //如果旧节点的前后开始的节点都为null,就往中间走,继续下一个节点的判断
        if (isUndef(oldStartVnode)) {
            oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
        } else if (isUndef(oldEndVnode)) {
            oldEndVnode = oldCh[--oldEndIdx]
        }
        //从这里开始  新前 旧前 对比  相同，就把两个节点进行patch更新,并且移动索引位置
        else if (sameVnode(oldStartVnode, newStartVnode)) {
            patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            oldStartVnode = oldCh[++oldStartIdx]
            newStartVnode = newCh[++newStartIdx]
        }
        //从这里开始  新后 旧后 对比
        else if (sameVnode(oldEndVnode, newEndVnode)) {
            patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
            oldEndVnode = oldCh[--oldEndIdx]
            newEndVnode = newCh[--newEndIdx]
        }
        //从这里开始  新后 旧前 对比
        //相同使用patch更新,更新之后还需要将旧前对应的真实DOM移到旧后对应的真实DOM之后,也就是旧的所有未处理节点后.
        else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
            patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
            canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
            oldStartVnode = oldCh[++oldStartIdx]
            newEndVnode = newCh[--newEndIdx]
        }
        //从这里开始  新前 旧后 对比
        //相同使用patch更新,更新之后还需要将旧后对应的真实DOM移到旧前对应的真实DOM之前,也就是旧的所有未处理节点前.
        else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
            patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
            oldEndVnode = oldCh[--oldEndIdx]
            newStartVnode = newCh[++newStartIdx]
        }
        // 如果不属于以上四种情况，就进行常规的循环比对patch
        else {
            if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
            idxInOld = isDef(newStartVnode.key)
                ? oldKeyToIdx[newStartVnode.key]
            : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
            //如果在当前oldnode上找不到同样的new,新创建
            if (isUndef(idxInOld)) { // New element
                createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
            } else {
                //找到了.判断是不是内容都一样
                vnodeToMove = oldCh[idxInOld]
                if (sameVnode(vnodeToMove, newStartVnode)) {
                    patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
                    oldCh[idxInOld] = undefined
                    canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
                } else {
                    // same key but different element. treat as new element
                    createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
                }
            }
            newStartVnode = newCh[++newStartIdx]
        }
    }

    if (oldStartIdx > oldEndIdx) {
        /**
       * 如果oldChildren比newChildren先循环完毕，
       * 那么newChildren里面剩余的节点都是需要新增的节点，
       * 把[newStartIdx, newEndIdx]之间的所有节点都插入到DOM中
       */
        refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
        addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
    }
    else if (newStartIdx > newEndIdx) {
        /**
       * 如果newChildren比oldChildren先循环完毕，
       * 那么oldChildren里面剩余的节点都是需要删除的节点，
       * 把[oldStartIdx, oldEndIdx]之间的所有节点都删除
       */
        removeVnodes(oldCh, oldStartIdx, oldEndIdx)
    }
}

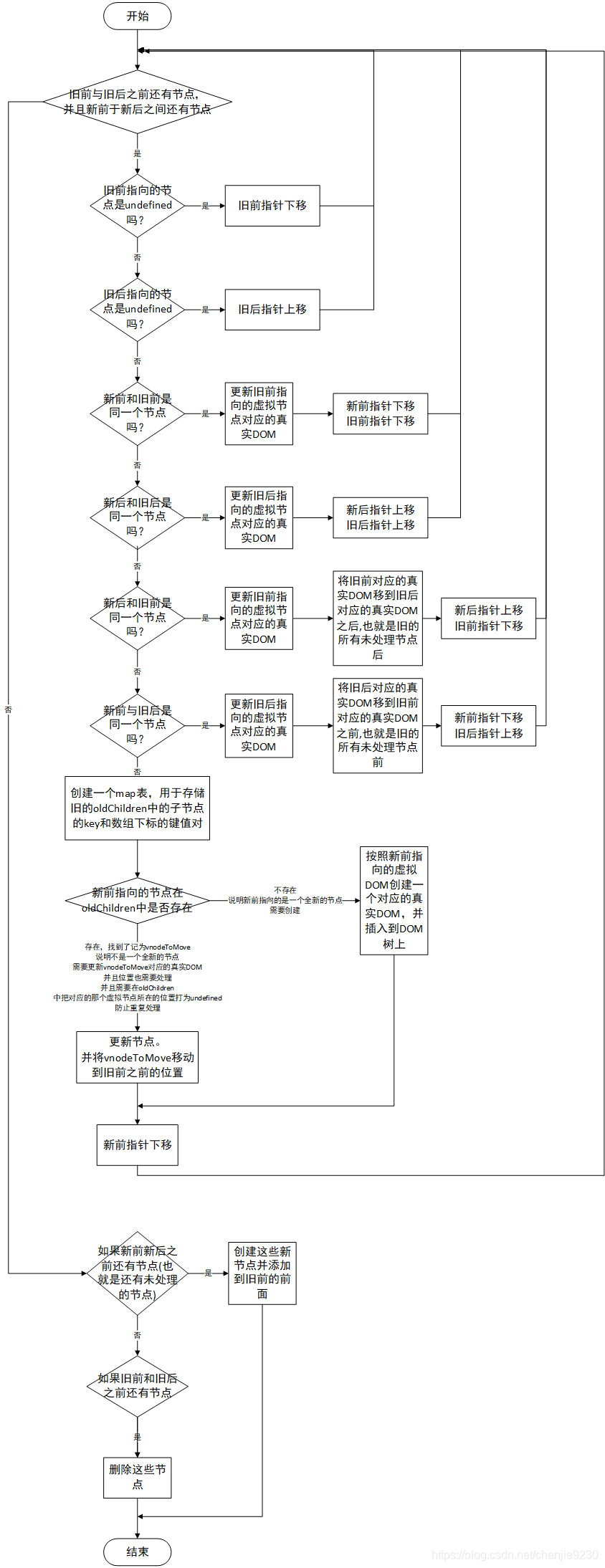

在这里插入图片描述

图解子节点更新策略

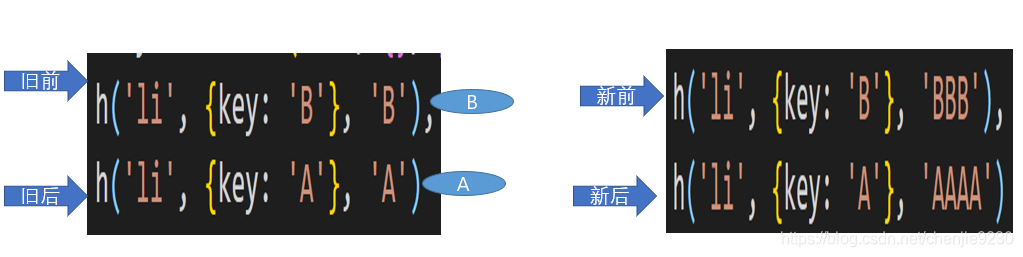

验证策略1命中的情况

在这里插入图片描述

第一步：策略1新前与旧前命中：

执行更新节点操作，根据新前更新旧前指的真实DOM
改变指针。将新前和旧前往下移。

在这里插入图片描述

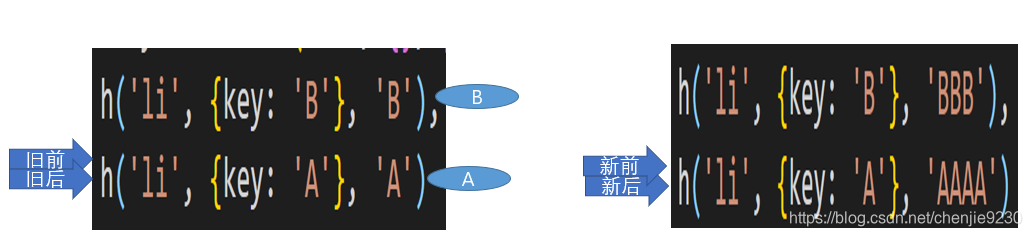

第二步：策略1新前与旧前又命中了：

执行更新节点操作，根据新前更新旧前指的真实DOM
改变指针。将新前和后前往下移。

在这里插入图片描述

直至，循环结束，因为旧后在旧前下面了。

旧前于旧后之前没有节点了，且新前与新后之间也没了。处理完了。

上面的小蓝圈圈就代表页面DOM，页面DOM已经和新的虚拟节点一致了。

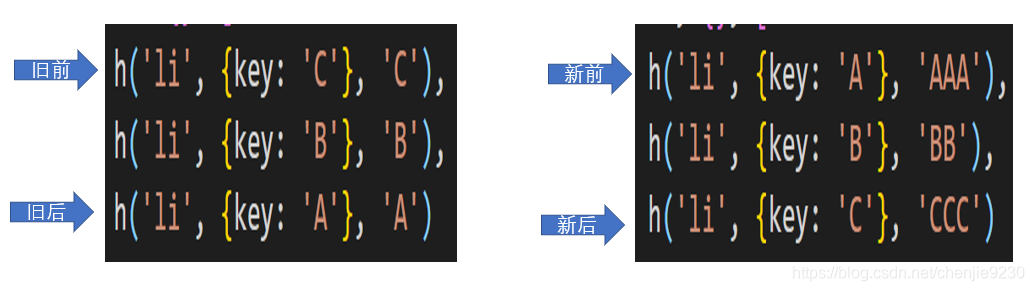

验证策略3命中的情况

在这里插入图片描述

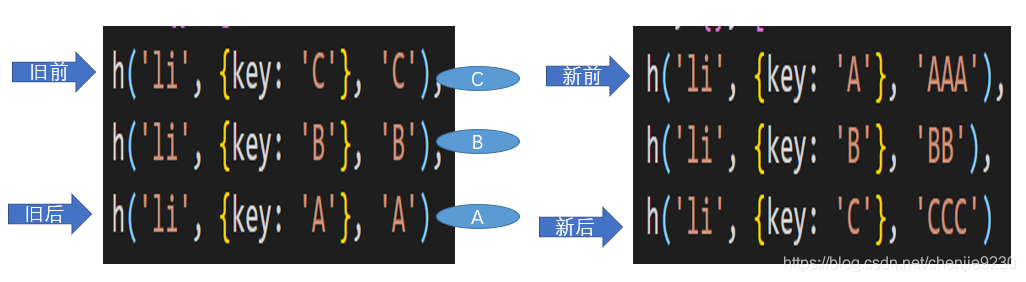

第一步：新后与旧前命中：

更新key为c的真实DOM

将旧前指向的真实DOM移动到所有未处理节点之后，也就是把旧前指向的真实DOM移动到旧后指向的真实DOM之后。

改变指针

在这里插入图片描述

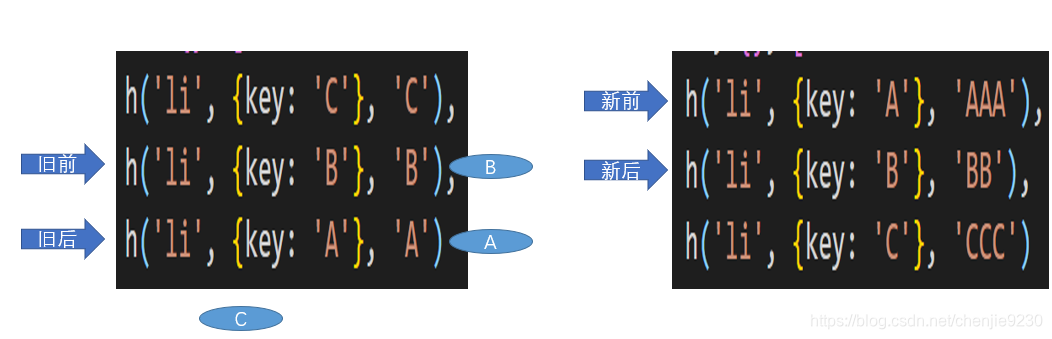

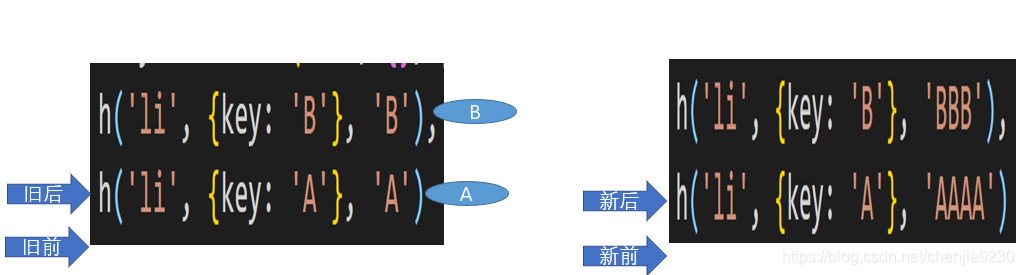

第二步：新后与旧前命中：

更新key为B的真实DOM

将旧前指向的真实DOM移动到所有未处理节点之后，也就是把旧前指向的真实DOM移动到旧后指向的真实DOM之后。

改变指针

在这里插入图片描述

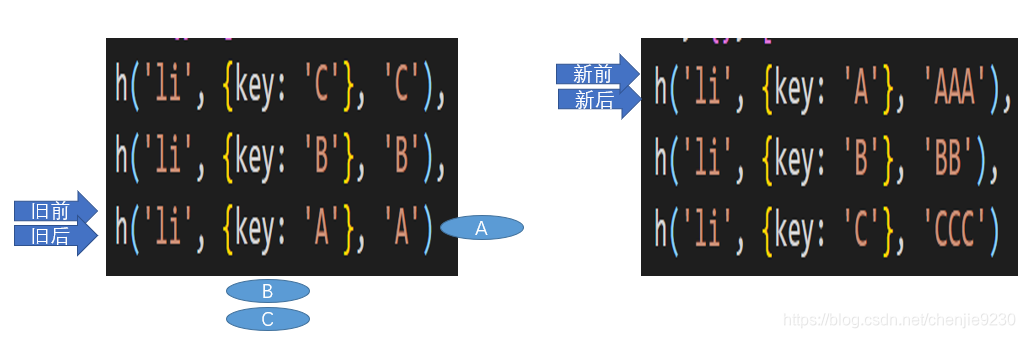

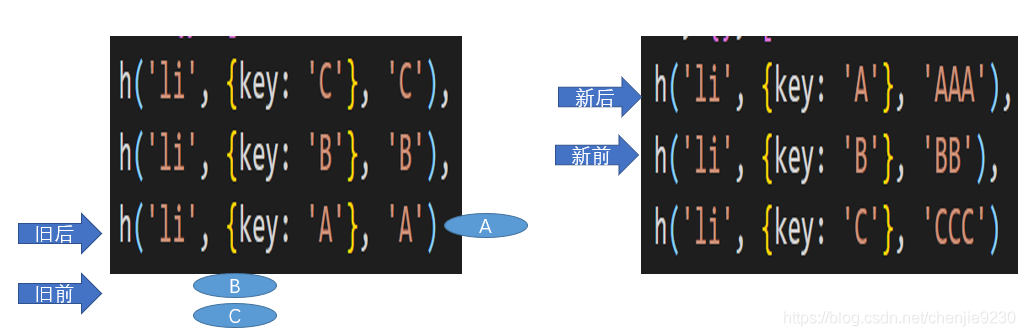

第三步：新前与旧前命中：

更新key为A的节点

不需要移动节点

改变指针

在这里插入图片描述

直至，循环结束，因为旧后在旧前下面了。

旧前于旧后之前没有节点了，且新前与新后之间也没了。处理完了。

上面的小蓝圈圈就代表页面DOM，页面DOM已经和新的虚拟节点一致了。DOM节点的顺序是ABC与新的虚拟节点一致。

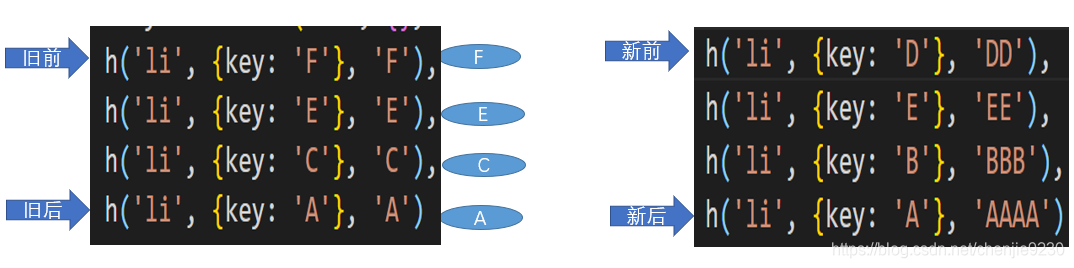

验证4种策略都没有命中的情况

在这里插入图片描述

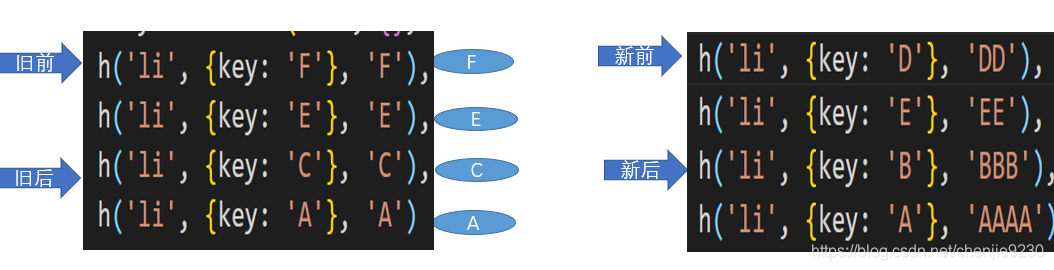

第一步：策略二新后与旧后命中：

1.更新key为A的节点

2.无需移动节点

3.改变指针

在这里插入图片描述

第二步：四种策略都无法命中

维护一个对象，主要是维护的旧的虚拟节点的key属性和他的索引

oldKeyToIdx: {
  F: 0,
  E: 1，
  C: 2
}

通过这个oldKeyToId这个对象，我们发现新前这个节点D在旧的虚拟节点中是没有的所以创建一个新的DOM，插入到所有未处理之前，也就是插入到旧前的前面

然后移动指针

在这里插入图片描述

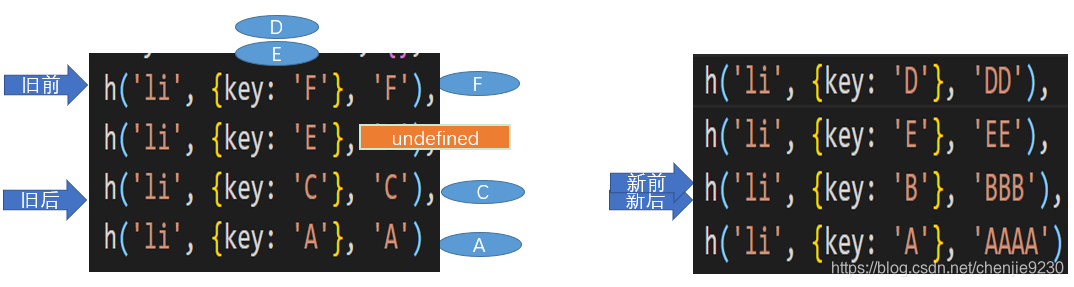

第三步：四种策略都没有命中

通过这个oldKeyToId这个对象，

我们发现新前这个节点E在旧的虚拟节点中是有的, 且能获得它的索引是1，对新旧的E节点进行更新节点操作

并且需要移动位置，将旧的E的DOM移动到所有未处理之前,也就是移动到旧前的前面。

处理了E节点后我们需要打标记，防止重复处理。把E这个位置置为undefined

然后移动指针

在这里插入图片描述

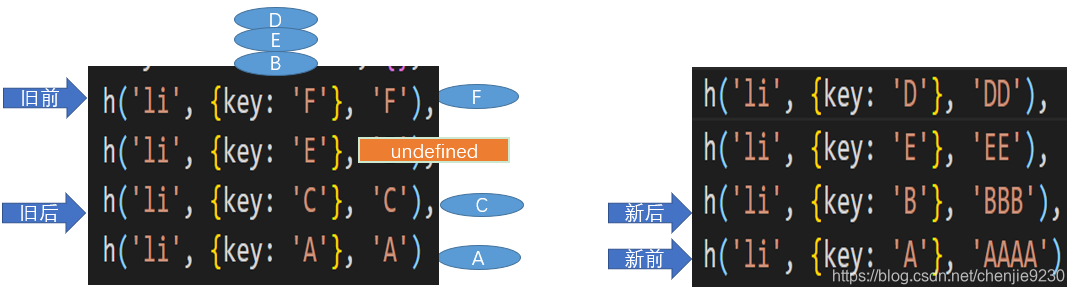

第四步：四种策略都没有命中

通过这个oldKeyToId这个对象，我们发现新前这个节点B在旧的虚拟节点中是没有的

所以创建一个新的DOM，插入到所有未处理之前，也就是插入到旧前的前面

然后移动指针

在这里插入图片描述

循环结束，因为新前在新后的下面了

由于旧前仍然小于旧后指针。说明在oldChildren中还有未处理的子节点，那么把这些节点移除。把节点C和F对应的DOM移除。

注意，E已经处理了不需要移除

在这里插入图片描述

看结果：旧的节点，看小蓝色的圈圈就是DOM

DOM已经和新的一样了。DOM的顺序的DEBA。和新的一样。
